Descrizione

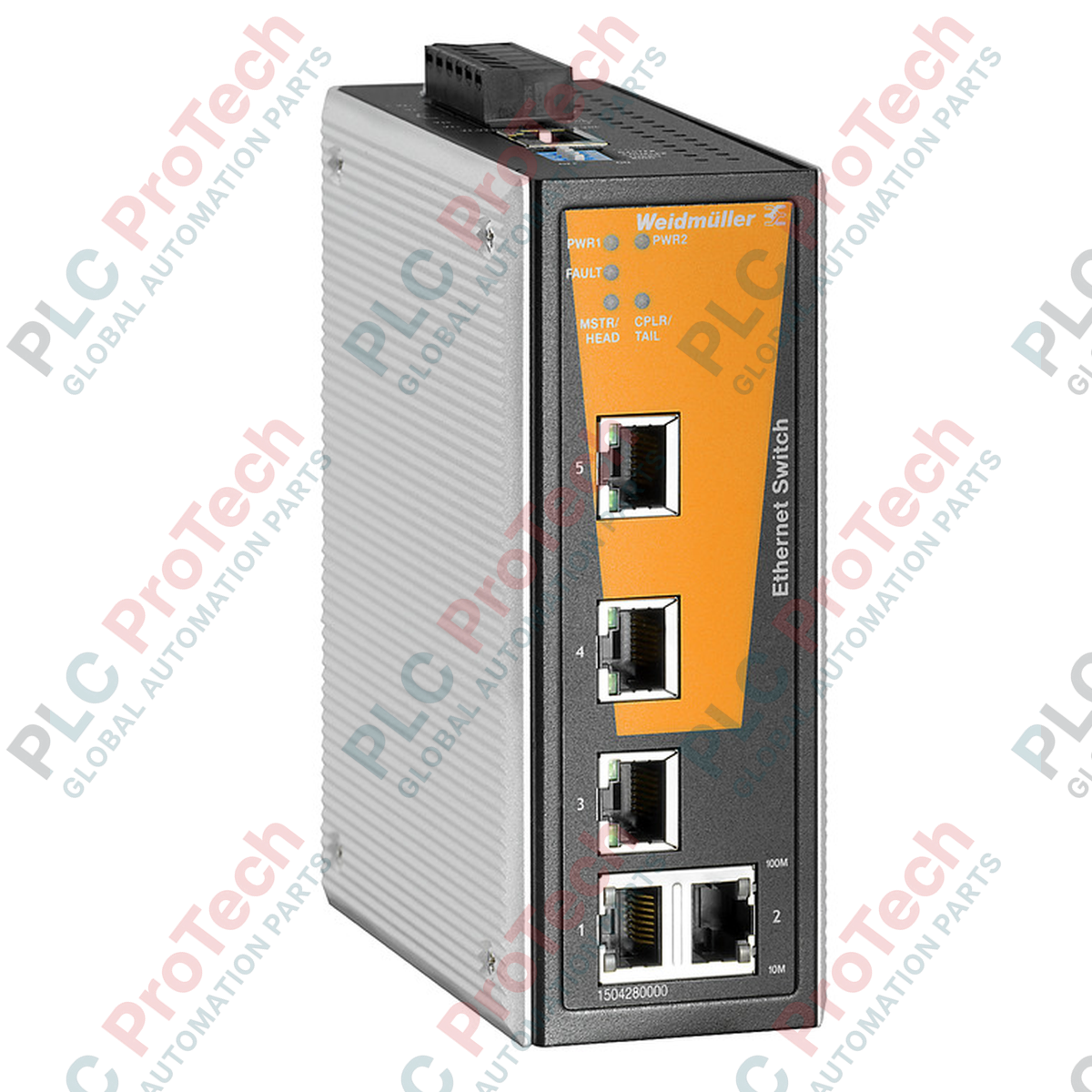

Il Weidmuller IE-SW-VL05M-5TX (numero articolo 1504280000) è uno switch Ethernet industriale gestito progettato per fornire un instradamento dei dati affidabile e ad alta disponibilità nelle reti di automazione più impegnative. Dotato di cinque porte Fast Ethernet, questo dispositivo di rete utilizza un'architettura di commutazione store-and-forward avanzata per eliminare i pacchetti di dati corrotti e mantenere collegamenti di comunicazione deterministici tra gli elementi di controllo.

Lo switch è racchiuso in una robusta custodia metallica compatta con grado di protezione IP30, progettata per configurazioni su guida DIN in spazi ridotti senza sacrificare la resistenza meccanica alle sollecitazioni termiche. Grazie agli strumenti software integrati per la gestione Layer 2, gli amministratori di rete possono configurare attivamente la priorità del traffico, proteggere l'accesso alle interfacce e monitorare la diagnostica. Nel design sono integrati due ingressi di alimentazione ridondanti, che proteggono il funzionamento continuo dei sistemi SCADA, dei cluster I/O distribuiti e delle reti di campo da improvvise interruzioni dell'alimentazione primaria.

Caratteristiche

• Cinque porte Fast Ethernet: dotato di 5 porte RJ45 che regolano automaticamente i parametri della linea tramite autonegoziazione e adattamento del collegamento auto-MDI/MDI-X.
• Architettura Layer 2 gestita: supporta profili di configurazione avanzati per il filtraggio del traffico, il monitoraggio del sistema e l'ottimizzazione dei segmenti industriali.
• Alimentazione ridondante fail-safe: i doppi ingressi di alimentazione supportano ampi intervalli di tensione per prevenire guasti di rete in caso di interruzione di un circuito di alimentazione esterno.
• Buffer robusto per il traffico: include una tabella con capacità di 2 K indirizzi MAC e una memoria buffer dei pacchetti da 1 Mbit per gestire efficacemente le code del traffico a raffica.
• Custodia metallica IP30 per impieghi gravosi: struttura esterna sottile e rinforzata in alluminio/acciaio, progettata per resistere a urti, vibrazioni ed estremi termici.

Applicazioni

• Celle di automazione industriale e coordinamento continuo delle reti da macchina a macchina (M2M).
• Impianti di produzione di energia, parchi eolici e sottostazioni per energie rinnovabili con aggregazione dei dati.
• Infrastrutture per il trattamento delle acque e delle acque reflue che richiedono un monitoraggio della telemetria remota con elevata disponibilità.
• Circuiti di processo per petrolio, gas e prodotti petrolchimici che richiedono hardware robusto e resistente ai disturbi elettrici ambientali.

Specifiche tecniche

Modelli alternativi e compatibilità

IE-SW-VL05M-5TX è un componente standard della linea di automazione industriale Value Line di Weidmuller. Quando i requisiti di rete impongono conversioni del collegamento in fibra su tratte più lunghe, è necessario utilizzare configurazioni hardware derivate all'interno dello stesso catalogo, come le versioni dotate di porte in fibra multimodale (MM) o monomodale (SM). Si integra direttamente nelle topologie hardware industriali standard, inclusi nodi PLC, server di automazione e sensori intelligenti che utilizzano percorsi di rete RJ45 standard.

Problemi applicativi e note ingegneristiche

Una svista frequente durante le installazioni sul campo consiste nel trascurare la corretta messa a terra del potenziale del telaio. La mancata messa a terra dell'alloggiamento metallico tramite la vite designata per la messa a terra del telaio riduce i livelli di protezione dello switch contro le sovratensioni transitorie, esponendo i percorsi dati alle interferenze elettromagnetiche (EMI) generate da azionamenti di commutazione ad alta potenza nelle vicinanze. Inoltre, poiché l'unità dispone di un telaio con grado di protezione IP30, non offre alcuna protezione dai liquidi; l'installazione di questo hardware in ambienti esposti a nebbia d'acqua o a condizioni di umidità con condensa senza una scatola di giunzione protettiva IP65 aggiuntiva causerà cortocircuiti elettrici e il deterioramento delle schede interne.

Linee guida per l'installazione

• Fissaggio su guida DIN: Allineare il gruppo di montaggio posteriore dello switch al telaio di una guida DIN TS 35 standardizzata. Inclinare delicatamente all'indietro l'unità finché la clip di montaggio integrata non scatta saldamente sui bordi superiore e inferiore della guida.
• Distanze per la distribuzione termica: Lasciare uno spazio libero minimo di almeno 5 cm sopra e sotto l'alloggiamento del modulo all'interno dei pannelli di controllo, per favorire il normale flusso d'aria convettivo e prevenire l'accumulo di calore.
• Collegamento della messa a terra funzionale: Collegare una treccia di rame a bassa impedenza tra il punto di messa a terra dedicato sul corpo del modulo e la barra centrale di terra a stella dell'armadio.
• Configurazione del terminale di alimentazione: Spelare i cavi dell'alimentazione esterna e collegare i fili di alimentazione ridondanti (da 12 a 48 V CC) agli slot corrispondenti della morsettiera a vite rimovibile a 6 pin. Ricontrollare tutti i punti di connessione per verificare la corretta polarità prima di riattivare i circuiti di alimentazione principali.
