Manufacturer: Weidmuller
Product No.: 8965420000
Country of origin:Germany
Product Type: Driver per valvole a sicurezza intrinseca
Payment: T/T, Western Union
Weight: 1200g
Dimensions: 117,2 mm x 22,5 mm x 113,6 mm
Shipping port: Xiamen
Warranty: 12 months

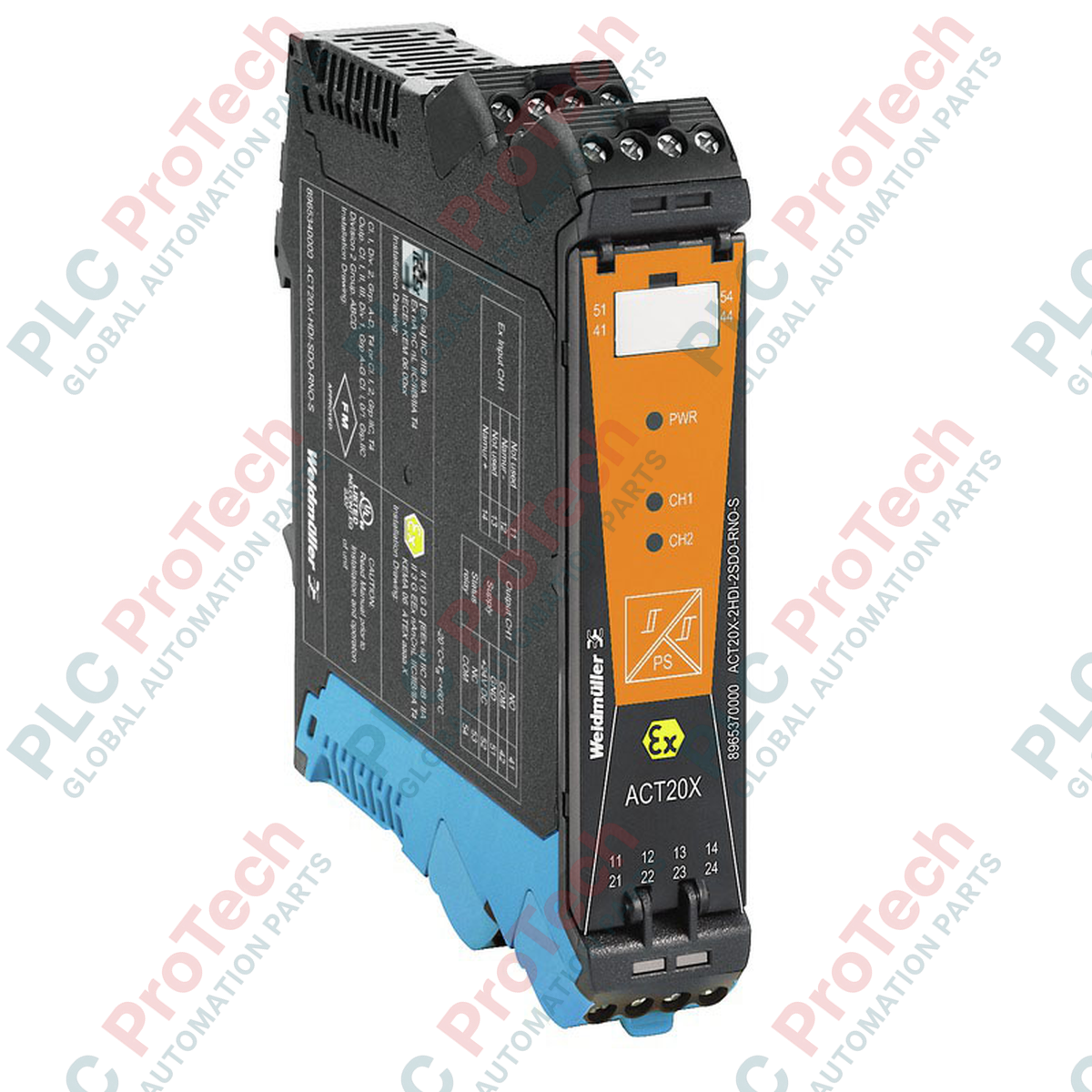

Progettato per consentire il controllo sicuro di valvole a sicurezza intrinseca in ambienti pericolosi, il Weidmuller 8965420000 (ACT20X-2SDI-2HDO-S) offre un isolamento e una commutazione affidabili dei segnali. Questo modulo di controllo per valvole a doppio canale funge da barriera isolante, convertendo i segnali di controllo dall'area sicura in uscite a sicurezza intrinseca per azionare solenoidi, valvole e allarmi acustici situati in zone Ex.
| Parametro della specifica | Valore / Specifica |
|---|---|
| Produttore | Weidmuller |
| Numero articolo (SKU) | 8965420000 |
| Denominazione del modello | ACT20X-2SDI-2HDO-S |
| Tipo di prodotto | Controllo di valvole a sicurezza intrinseca / driver per solenoidi |
| Numero di canali | 2 |
| Intervallo della tensione di alimentazione | Da 19.2 a 31.2 V DC |
| Consumo energetico | <= 3.1 W |
| Tensione nominale di commutazione | <= 125 V AC / 110 V DC |
| Corrente continua | <= 0.5 A AC / 0.3 A DC |
| Tempo di risposta al gradino | 10 ms |
| Metodo di configurazione | Software FDT/DTM |
| Tipo di connessione | Connessione a vite |
| Umidità operativa | Da 0 al 95% (senza condensa) |
| Grado di protezione | IP20 |
| Peso netto | 0.180 kg |
| Dimensioni (A x L x P) | 117.2 mm x 22.5 mm x 113.6 mm |
| Peso di spedizione (calcolato) | 1.2 kg |
L'ACT20X-2SDI-2HDO-S è altamente compatibile con le schede di uscita digitale standard DCS e PLC. Quando si integra questo modulo in sistemi esistenti configurati con unità ACT20 della serie precedente, assicurarsi che l'applicazione frame FDT/DTM sia aggiornata con i file di descrizione del dispositivo più recenti per prevenire errori di comunicazione durante la configurazione.
Quando si montano più unità affiancate su una guida DIN, assicurarsi che il sistema di gestione termica dell'armadio sia attivo. In presenza di carichi di corrente continua massimi (0.5 A CA / 0.3 A CC), la dissipazione del calore all'interno di involucri ad alta densità può aumentare. Mantenere una distanza minima o utilizzare una ventilazione attiva se la temperatura ambiente all'interno del quadro supera costantemente i 45 degC.
Mantenere sempre una rigorosa separazione fisica tra il cablaggio di campo blu a sicurezza intrinseca (Ex-i) e i collegamenti non a sicurezza intrinseca dell'alimentazione/dell'allarme. La combinazione di questi percorsi di instradamento viola la conformità per le aree pericolose. Utilizzare cavi schermati per i segnali di controllo, così da ridurre al minimo le interferenze da rumore ad alta frequenza negli ambienti con transitori elevati.
AVVERTENZA CRITICA
Isolare e diseccitare tutte le fonti di alimentazione prima di montare, cablare o configurare questo modulo. Verificare che l'atmosfera circostante sia non pericolosa (priva di gas) prima di aprire qualsiasi involucro protettivo o regolare i collegamenti di campo.
Agganciare saldamente il modulo a una guida DIN TS 35 standard, assicurandosi che la molla di messa a terra realizzi un contatto stabile con la guida.
Collegare l'alimentazione da 19.2 a 31.2 V CC ai morsetti di alimentazione non Ex designati.
Collegare i dispositivi di campo valvola/solenoide a sicurezza intrinseca ai morsetti a vite blu Ex-i, mantenendo i cavi fisicamente separati dalle linee di alimentazione.
Collegare le uscite del relè di allarme al PLC di supervisione o al sistema di sicurezza per monitorare eventuali perdite di tensione o guasti del dispositivo.
