Woodward 9907-963 DLE Gruppo collettore del trasduttore di pressione intelligente

Descrizione

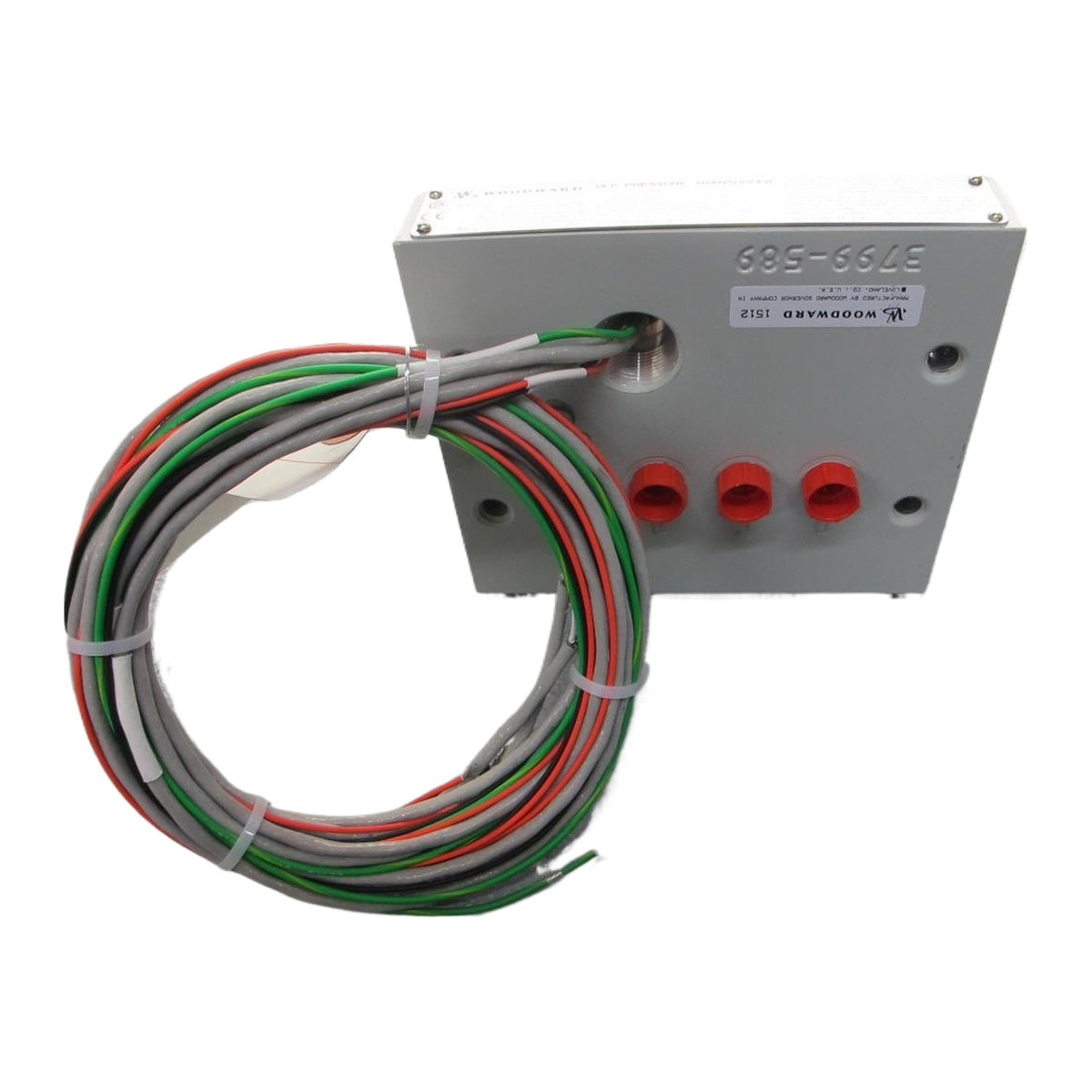

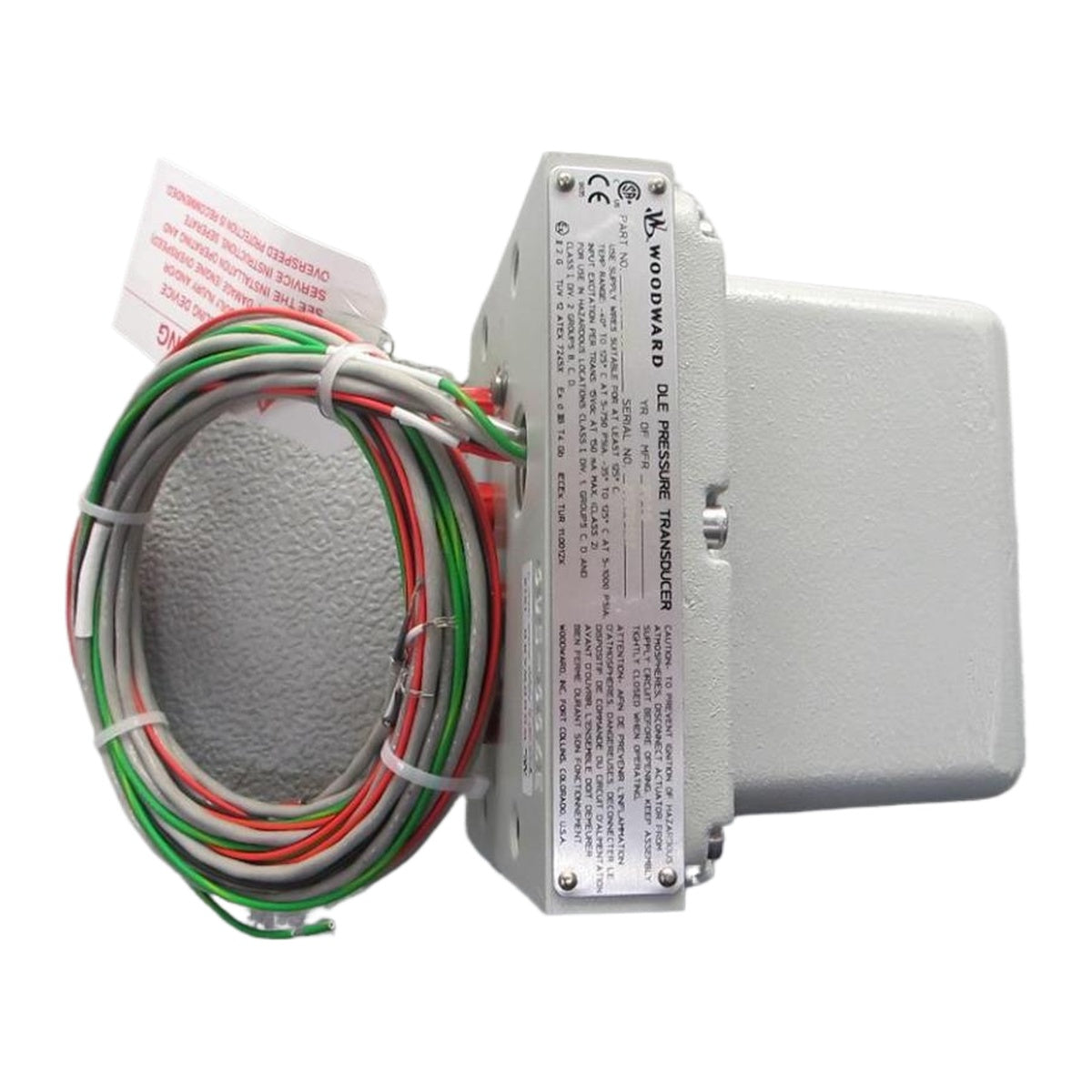

Il gruppo collettore del trasduttore di pressione intelligente DLE Woodward 9907-963 è un dispositivo di misurazione della pressione ad alta precisione progettato per sistemi di controllo di turbine a basse emissioni a secco (DLE) e turbomacchine industriali. Alloggia più trasduttori di pressione interni su una scheda madre centrale all'interno di un alloggiamento del collettore in alluminio, fornendo un monitoraggio preciso della pressione e la trasmissione dei dati in tempo reale a piattaforme di controllo elettronico come MicroNet, NetCon o Atlas.

Il Woodward 9907-963 comunica con i moduli di interfaccia del controllore di sistema o con i moduli di terminazione sul campo (FTM) utilizzando il protocollo standard UART (trasmettitore-ricevitore asincrono universale) tramite segnalazione differenziale RS-422 a 375 Kbaud. Le linee di alimentazione e comunicazione sono instradate attraverso cavi volanti integrati che passano attraverso gruppi di filtri passanti capacitivi per sopprimere i disturbi elettrici captati dal cablaggio sul campo.

Caratteristiche

• Integra più trasduttori di pressione intelligenti all'interno di un unico gruppo collettore robusto.
• Utilizza la comunicazione digitale UART RS-422 ad alta velocità, operante a 375 Kbaud.
• Offre una misurazione della pressione ad alta precisione, con un'accuratezza di +/-0,047% del fondo scala nell'intero intervallo di temperature operative.
• Include filtri passanti capacitivi interni sui collegamenti con cavi volanti per attenuare i disturbi elettrici esterni.
• Progettato per l'installazione remota fino a 300 m (1000 ft) dal modulo di terminazione sul campo.
• Mantiene una risposta dinamica rapida, con una risposta in frequenza di 20 Hz e una latenza di 6 ms.

Applicazioni

• Sistemi di controllo del combustibile e della combustione per turbine a gas a basse emissioni a secco (DLE).
• Piattaforme industriali per il monitoraggio e il controllo delle turbomacchine.
• Architetture di sistemi di controllo elettronico delle turbine MicroNet, NetCon e Atlas.
• Monitoraggio della pressione dei processi industriali ad alta precisione.

Specifiche tecniche

Collegamenti/interfacce

Linee guida per l’installazione

• Montare il gruppo collettore in un’orientazione che consenta alla condensa di defluire lontano dalle porte di ingresso della pressione.
• Assicurarsi che il tubo di pressione proveniente dalla sorgente del fluido non presenti punti bassi in cui possano accumularsi condensa o contaminanti.
• Per le applicazioni del sistema DLE, mantenere la lunghezza del tubo tra la sorgente di pressione e il gruppo collettore pari o inferiore a 2.4 m (8 ft).
• Serrare manualmente i raccordi Swagelok in acciaio inox da 1/4 di pollice, quindi ruotare da 1 a 1-1/4 giri con una chiave per sigillare la ghiera sul tubo.
• Applicare una coppia di serraggio di 9.2 N-m (81 lb-in) al bullone del coperchio delle custodie antideflagranti / Zona 1 per garantire la completa tenuta della custodia.
• L’alimentazione deve provenire da una sorgente isolata di Classe 2 con una capacità totale tra l’uscita e la terra/il telaio inferiore a 5000 pF.
• Per applicazioni di Classe I, Divisione 1 o Zona 1, installare una tenuta per condotto rispettivamente entro 457 mm (18 pollici) o 50 mm (2 pollici) dall’ingresso del condotto.

Conformità e certificazioni

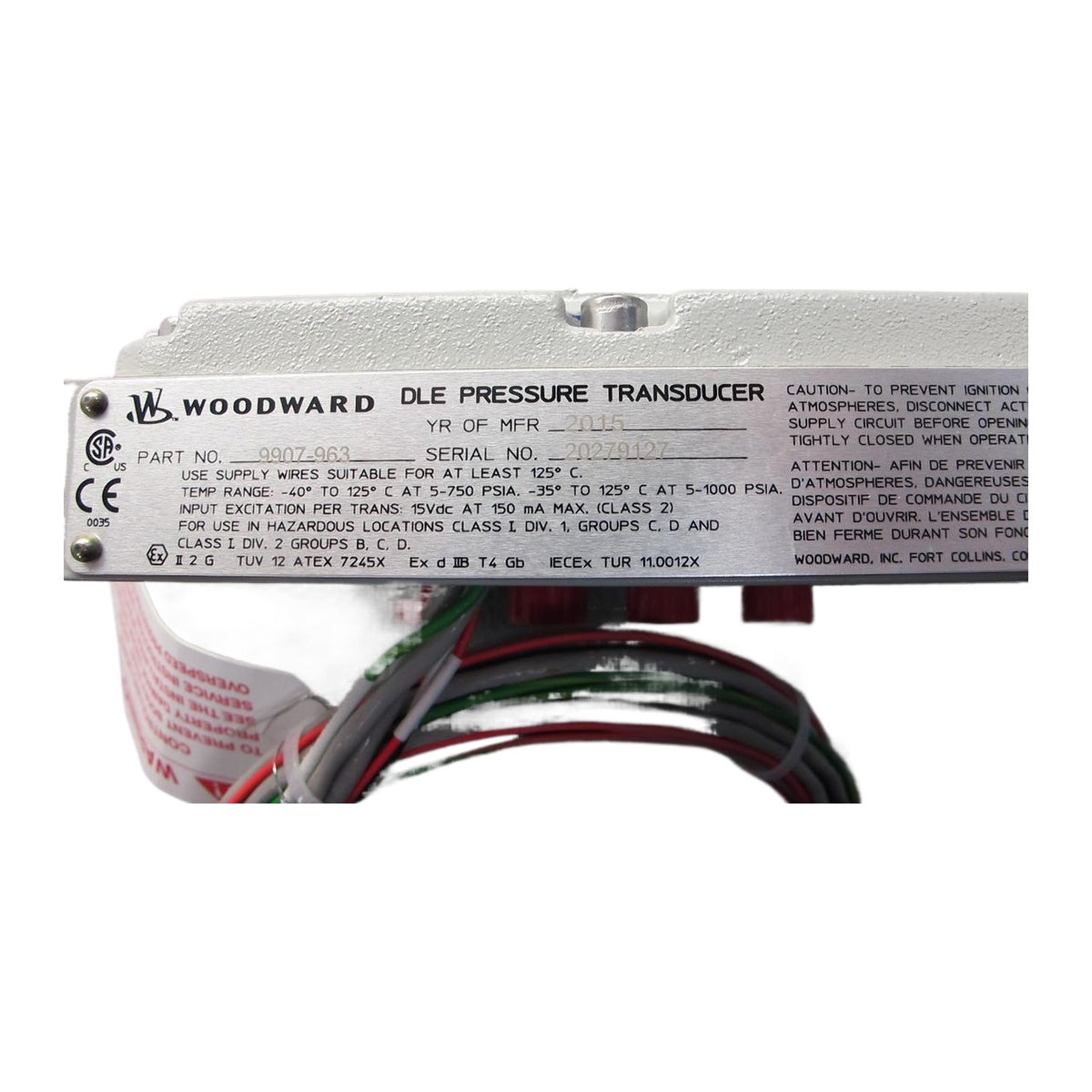

• CSA: Certificato per Classe I, Divisione 1, Gruppi C & D, e Classe I, Divisione 2, Gruppi B, C & D, T4 a 125 degC di temperatura ambiente (Canada e USA). Certificato 1006295 (LR79726-5).
• Direttiva ATEX 2014/34/UE: Categoria 2, gruppo IIG, Ex db IIB T4 Gb (TÜV 12 ATEX 7245 X).
• UKEX: S.I. 2016 n. 1107, certificato TÜV 22UKEX7110X (Ex db IIB T4 Gb).
• IECEx: Certificato IECEx TUR 11.0012X Ex db IIB T4 Gb.
• Direttive EMC: Dichiarato conforme alla Direttiva 2014/30/UE e alla normativa britannica S.I. 2016 n. 1091 (EN 61000-6-2, EN 61000-6-4).
• Tenuta singola: Testato secondo i requisiti ANSI/ISA 12.27.01 per la tenuta singola (rapporto di prova CSA 16584-701103164).
• Direttiva macchine: Conforme come quasi-macchina ai sensi della Direttiva 2006/42/CE e della normativa britannica S.I. 2008 n. 1597.
• Direttiva sulle apparecchiature a pressione: Conforme come SEP ai sensi dell’articolo 3.3 della Direttiva 2014/68/UE.
