Controllo digitale Peak 150 Woodward 9905-867 per turbine a vapore

Il Woodward 9905-867 è un sistema di controllo digitale per turbine a vapore, progettato per turbine con valvola singola o gruppo a valvola singola. Dotato di un microprocessore a 16 bit e 12 MHz, questo sistema basato su microprocessore fornisce il controllo della velocità, una doppia dinamica e funzioni di monitoraggio integrate. L'unità accetta ingressi ridondanti per la velocità provenienti da sensori magnetici e dispone di un ingresso analogico dedicato all'impostazione remota della velocità o all'integrazione con il controllo di processo. Alloggiato in un involucro con grado di protezione NEMA 4X, il 9905-867 consente la configurazione sul campo per applicazioni con azionamenti meccanici, tra cui pompe, ventilatori, soffianti e compressori.

Caratteristiche

• Microprocessore integrato a 16 bit e 12 MHz, con controllo della velocità a doppia dinamica.
• Supporta configurazioni di controllo per turbine a vapore con valvola singola o gruppo a valvola singola.
• Supporta due ingressi per sensori magnetici per il rilevamento ridondante della velocità.
• Dispone di comunicazione seriale Modbus tramite interfacce RS-232, RS-422 o RS-485.
• Fornisce un ingresso analogico isolato per il riferimento remoto della velocità, 4-20 mA o 1-5 V CC.
• Include quattro relè interni, con uscite dedicate per arresto e allarme, oltre a due relè configurabili.

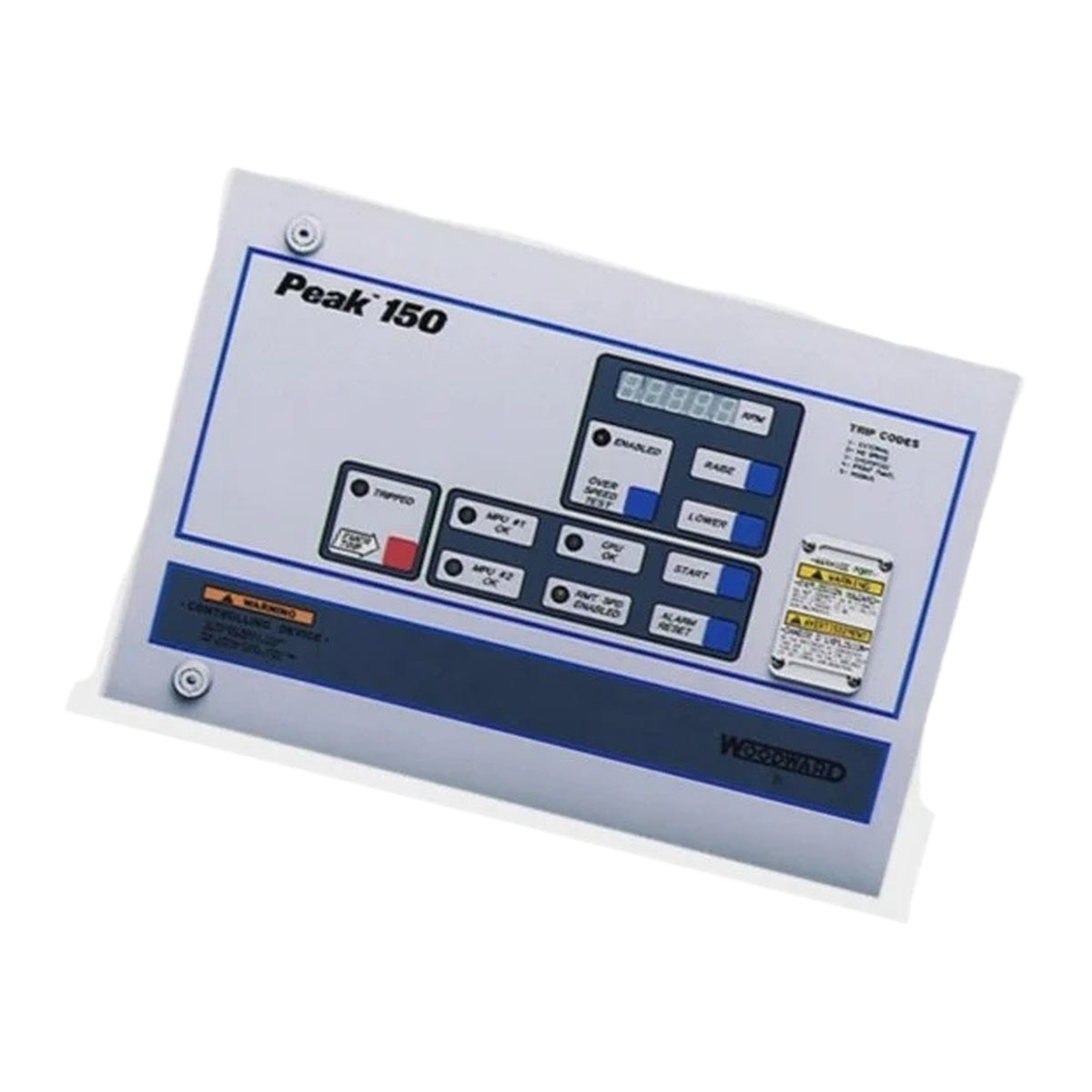

• Interfaccia di controllo integrata sul pannello frontale, con visualizzazione della velocità, LED di stato, comandi di aumento/riduzione e pulsante di arresto di emergenza.
• Dotato di un involucro con grado di protezione NEMA 4X, progettato per il montaggio in ambienti a tenuta di polvere e d'acqua e resistenti alla corrosione.

Applicazioni

• Sistemi di regolazione di turbine a vapore
• Controllo di turbine a vapore con valvola singola
• Azionamenti meccanici con gruppo a valvola singola
• Azionamenti per pompe industriali
• Azionamenti per ventilatori e soffianti industriali
• Sistemi di controllo per azionamenti di compressori

Specifiche tecniche

Collegamenti/Interfacce

Linee guida per l'installazione

• Montaggio: Montare verticalmente l'armadio su una parete o su un rack da 19 pollici (483 mm) utilizzando le due flange laterali. Lasciare uno spazio sufficiente per aprire lo sportello anteriore incernierato e accedere agli ingressi dei cavi.
• Instradamento dei cavi: Instradare il cablaggio dei segnali a bassa corrente attraverso l'ampia porta inferiore per il cablaggio e le linee ad alta corrente attraverso la piccola porta inferiore per il cablaggio.
• Schermatura: Utilizzare cavi schermati a doppino intrecciato per i collegamenti dell'MPU, dell'attuatore e degli ingressi analogici. Collegare le schermature dei cavi solo alla morsettiera del sistema di controllo. Non mettere a terra le schermature dei segnali sul dispositivo di campo esterno o all'esterno dell'armadio di controllo.
• Messa a terra: Collegare la messa a terra del sistema esterno direttamente al morsetto 1 (messa a terra del telaio).
• Cablaggio dell'alimentazione: Collegare i conduttori di alimentazione direttamente alla fonte di alimentazione utilizzando un cavo da 3 mm² (12 AWG) o superiore, completamente racchiuso in una canalina. Non alimentare dispositivi di campo esterni utilizzando conduttori comuni condivisi con il sistema di controllo.
• Ingressi discreti: Installare un ponticello o un interruttore di arresto esterno tra l'ingresso discreto n. 3 (morsetti 12 e 15) per mantenere il circuito di intervento esterno. Configurare il ponticello 15 per l'alimentazione interna a 24 Vcc oppure il ponticello 16 per l'alimentazione esterna a 5-28 Vcc.

Conformità e certificazioni

• Certificato CSA: Classe I, Divisione 2, Gruppi A, B, C e D, T4 a 60 °C di temperatura ambiente (Canada e Stati Uniti, numero di certificato CSA 2474728).
