Modulo bus di alimentazione SafeIO X20BM23

Panoramica del prodotto

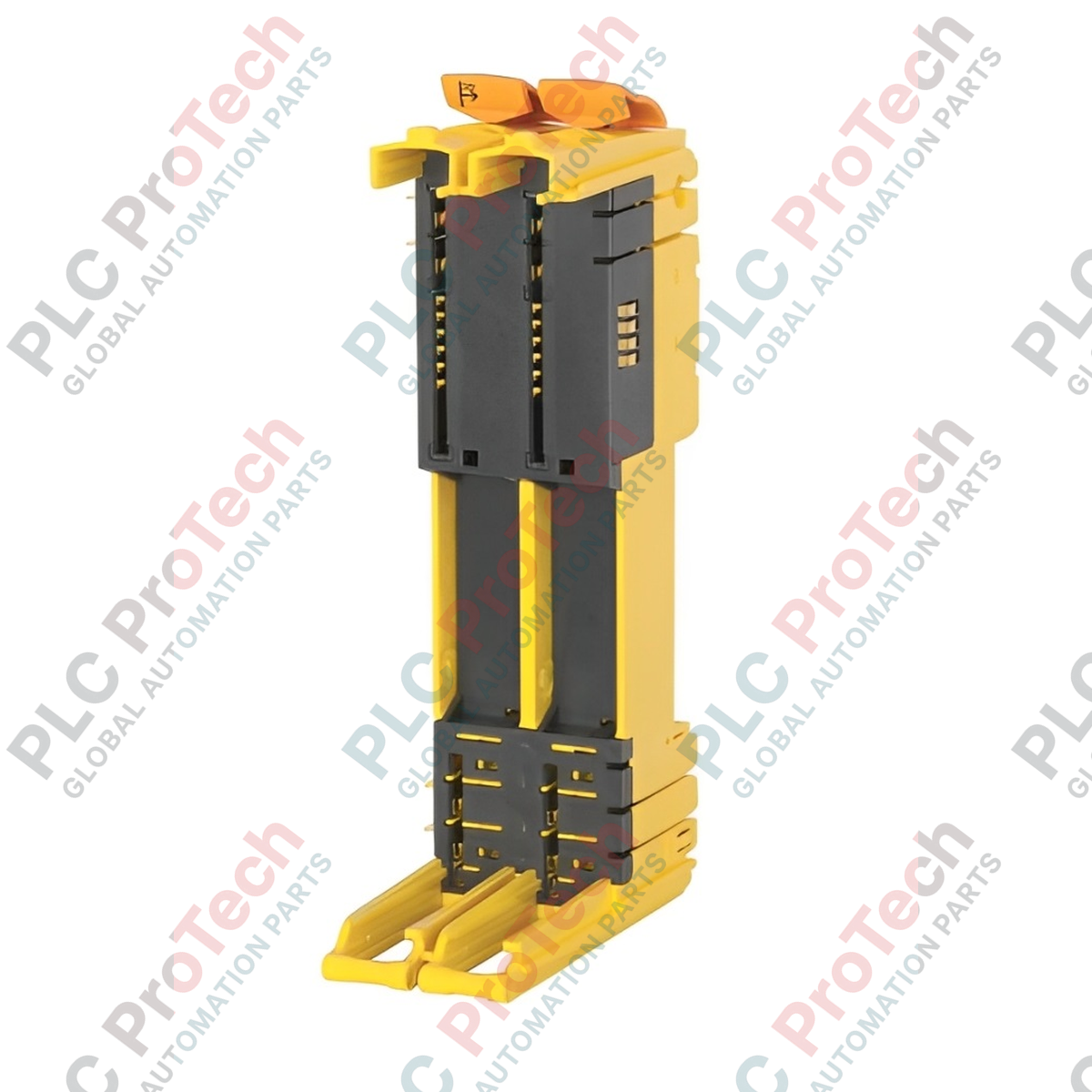

Il X20BM23 (X20BM23) è un modulo bus di alimentazione specializzato progettato per l'architettura di I/O decentralizzati del sistema X20. È progettato specificamente per alloggiare e supportare moduli di alimentazione X20 SafeIO. La caratteristica funzionale distintiva dell' X20BM23 è che interrompe l'alimentazione interna degli I/O verso sinistra. Ciò consente di creare segmenti di alimentazione isolati all'interno di una singola stazione X20, essenziali per le applicazioni legate alla sicurezza in cui specifici gruppi di moduli devono essere alimentati indipendentemente dal bus di sistema standard per rispettare gli standard di integrità della sicurezza.

Configurazione tecnica

Il design hardware dell'X20BM23 è ottimizzato per la distribuzione di corrente elevata e la trasparenza del segnale. Funziona a una tensione nominale di 24 V CC e supporta un carico di contatto ammissibile fino a 10 A. Interrompendo fisicamente il collegamento della linea di alimentazione interna al modulo alla sua sinistra, l' X20BM23 garantisce che l'alimentazione fornita al modulo corrente e a quelli alla sua destra sia isolata elettricamente. Questa funzione di "interruzione dell'alimentazione" è fondamentale per la realizzazione di zone di sicurezza, consentendo di scollegare in sicurezza l'alimentazione degli attuatori mantenendo l'alimentazione per la comunicazione e la logica sul resto del backplane X20.

Specifiche tecniche

Domande frequenti tecniche

Che cosa significa concretamente "alimentazione interna degli I/O interrotta verso sinistra"?

Significa che la linea di alimentazione a 24 V che attraversa il backplane X20 viene fisicamente disconnessa in corrispondenza di questo modulo bus. I moduli situati alla sinistra dell'X20BM23 non condivideranno la stessa alimentazione degli I/O dei moduli a destra. Ciò consente di alimentare la stazione, in questo punto, con una nuova fonte di alimentazione potenzialmente "commutata per la sicurezza".

Posso utilizzare un modulo di I/O standard con l'X20BM23?

L'X20BM23 è codificato e progettato specificamente per i moduli di alimentazione SafeIO. Sebbene rispetti il fattore di forma meccanico X20, il suo scopo principale è supportare segmenti di alimentazione legati alla sicurezza. Verificare sempre la compatibilità del modulo funzionale con il percorso interno dell'alimentazione del modulo bus.

Questo modulo è necessario per ogni applicazione di sicurezza?

È necessario ogni volta che occorre creare un nuovo potenziale di alimentazione isolato all'interno di un rack X20. Se si utilizzano moduli SafeIO che richiedono un'alimentazione dedicata o ridondante da 10 A, l'X20BM23 è il supporto meccanico ed elettrico necessario per realizzare tale isolamento.

Guida all'ingegneria e all'installazione

• Isolamento e pianificazione delle zone: Durante la progettazione della stazione X20, posizionare l'X20BM23 all'inizio di ogni nuova zona di sicurezza. Poiché interrompe l'alimentazione verso sinistra, funge da "firewall" per i potenziali elettrici. Assicurarsi che gli schemi elettrici riflettano il fatto che l'alimentazione immessa in questo modulo non possa rifluire nei segmenti precedenti del rack.

• Gestione del carico di contatto: Il modulo è dimensionato per un carico di contatto di 10 A. Calcolare il consumo totale di corrente di tutti i moduli di I/O e degli attuatori successivi nel segmento. Se il totale supera 10 A, è necessario inserire un altro modulo bus di alimentazione più avanti nella linea per evitare il surriscaldamento dei contatti del bus.

• Considerazioni ambientali: L'X20BM23 è progettato per ambienti senza condensa (umidità dal 5% al 95%). Nelle applicazioni soggette a forti variazioni di temperatura o che richiedono lavaggi, assicurarsi che il quadro di controllo sia adeguatamente sigillato e climatizzato per evitare che l'umidità comprometta i collegamenti del bus a 24 V CC.
