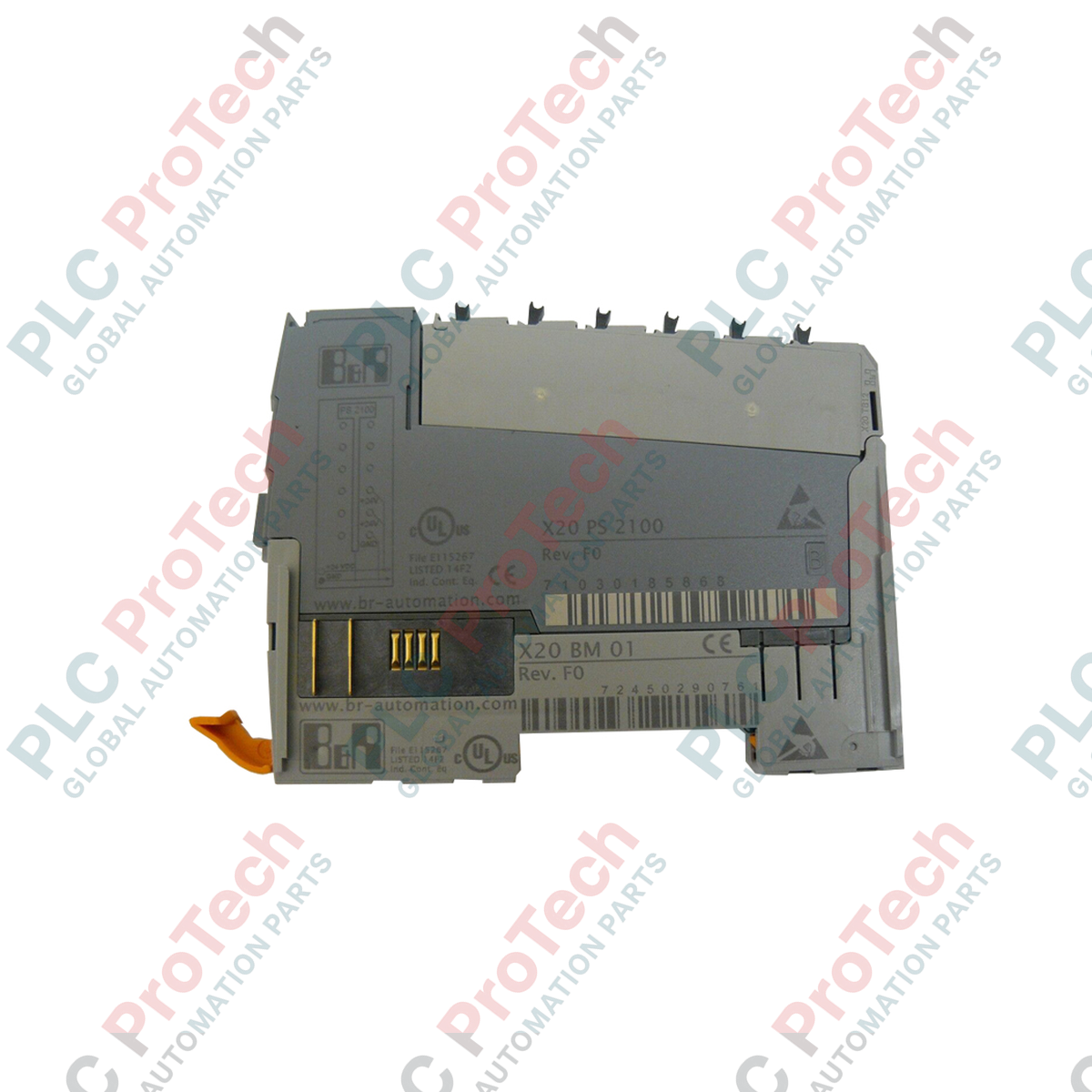

X20PS2100 B&R Modulo di alimentazione I/O interno X20

Panoramica del prodotto

 X20PS2100 (X20PS2100) è un modulo di alimentazione ad alta efficienza progettato per il sistema I/O B&R X20, concepito specificamente per fornire un'alimentazione I/O interna stabile ai moduli a valle. Nelle architetture di automazione su larga scala, come quelle presenti negli impianti di assemblaggio automobilistico, nei sistemi di monitoraggio delle centrali elettriche e nei processi chimici, la domanda di energia complessiva di più moduli I/O può superare la capacità di un singolo controllore del bus. Il X20PS2100 funge da amplificatore di potenza, immettendo una nuova tensione di 24 VCC nel bus I/O interno per garantire un'integrità costante del segnale e prevenire cadute di tensione nelle configurazioni di backplane estese. Il suo design compatto e modulare si integra perfettamente in qualsiasi stazione X20, offrendo una gestione localizzata dell'alimentazione e una maggiore affidabilità del sistema.

Configurazione tecnica

L'hardware X20PS2100 è progettato per un ingresso nominale di 24 VCC con un robusto intervallo di tolleranza compreso tra -15% e +20%, consentendo un funzionamento affidabile nonostante le variazioni della linea CC primaria. È dotato di indicatori LED di stato dedicati che forniscono un feedback in tempo reale sullo stato operativo e sullo stato generale del modulo, facilitando una rapida risoluzione dei problemi. Il modulo è destinato esclusivamente all'alimentazione del bus I/O interno (lato campo) e include una protezione hardware per salvaguardare i moduli elettronici collegati. Per garantire la sicurezza del sistema, il modulo richiede un fusibile esterno ritardato da 10 A per la protezione dalle condizioni di sovracorrente sulla linea di alimentazione.

Specifiche tecniche

Domande frequenti tecniche

Quando è necessario aggiungere un X20PS2100 alla mia stazione I/O?

È necessario aggiungere un X20PS2100 quando il consumo energetico totale dei moduli I/O collegati supera la capacità di alimentazione del controllore del bus o del modulo di alimentazione precedente. Ciò è comune nelle stazioni con molti moduli ad alto assorbimento, come relè, solenoidi o uscite analogiche ad alta densità.

Questo modulo fornisce alimentazione al bus X2X Link (logico)?

No. L'X20PS2100 è destinato specificamente all'alimentazione I/O interna (lato campo). L'alimentazione logica per la comunicazione sul bus è gestita dal controllore del bus o da specifici moduli di alimentazione progettati per X2X Link.

Posso utilizzare un fusibile rapido invece di un fusibile ritardato?

Si consiglia vivamente di utilizzare un fusibile ritardato da 10 A, come specificato. I moduli di alimentazione spesso presentano una breve corrente di spunto durante l'avvio; un fusibile rapido potrebbe intervenire prematuramente, causando inutili interruzioni del sistema.

In che modo i LED di stato facilitano la manutenzione?

I LED forniscono una conferma visiva immediata che il modulo sta ricevendo alimentazione e che l'alimentazione del bus interno è attiva. Se il LED "Stato del modulo" indica un errore, i tecnici possono isolare rapidamente i problemi di alimentazione da quelli di comunicazione o degli I/O.

Guida all'ingegneria e all'installazione

• Isolamento del segmento del bus: Quando si inserisce l'X20PS2100 in un rack I/O, questo avvia di fatto un nuovo "segmento di alimentazione". Assicurarsi che i moduli successivi all'X20PS2100 siano compatibili con la tensione immessa e che l'assorbimento di corrente totale di tale segmento non superi l'uscita nominale del modulo.

• Cablaggio e messa a terra: Utilizzare conduttori di alta qualità da 24 VCC con una sezione adeguata per un circuito da 10 A. Per ridurre al minimo le interferenze elettromagnetiche (EMI) sul bus I/O, assicurarsi che i cavi di alimentazione siano posati lontano dalle linee CA ad alta tensione e che la guida di messa a terra del sistema X20 sia correttamente collegata alla messa a terra centrale dell'armadio.

• Considerazioni termiche: Sebbene l'X20PS2100 sia un regolatore switching altamente efficiente, genera calore quando funziona alla massima capacità. Mantenere il montaggio verticale standard X20 per consentire la convezione naturale. Evitare di posizionarlo direttamente accanto a componenti che generano molto calore, come azionamenti servo o trasformatori di grandi dimensioni.
