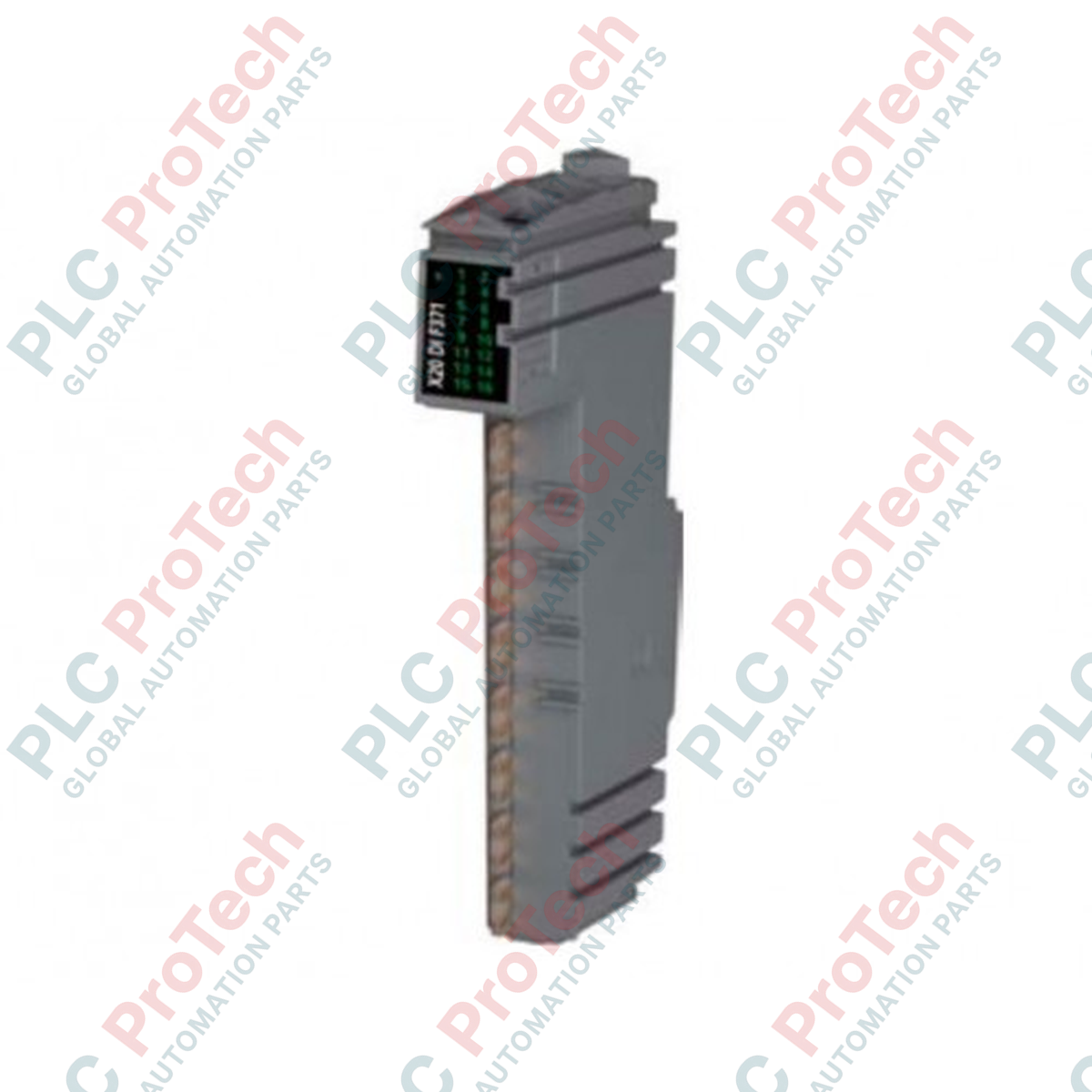

Modulo di ingresso digitale a 16 canali X20DIF371 (connessione sink)

Panoramica del prodotto

X20DIF371 (X20DIF371) è un modulo di ingressi digitali ad alta densità progettato per l'architettura I/O decentralizzata del sistema X20. Dotato di 16 ingressi digitali in un formato compatto, questo modulo utilizza connessioni sink (logica NPN), in cui l'ingresso fornisce un percorso verso terra per il sensore collegato. Progettato per la tecnologia di connessione a 1 filo, consente una struttura di cablaggio altamente efficiente e organizzata all'interno dell'armadio elettrico. X20DIF371 è una soluzione ideale per applicazioni che richiedono un elevato numero di segnali digitali, come il monitoraggio di finecorsa, pulsanti e sensori di prossimità nelle linee di assemblaggio automatizzate e nei macchinari per l'imballaggio.

Configurazione tecnica

L'architettura hardware di X20DIF371 è ottimizzata per garantire l'affidabilità dei segnali e l'efficienza di elaborazione. Integra un filtro software configurabile per gli ingressi, applicabile all'intero modulo, che elimina efficacemente il "rimbalzo" o il rumore dei segnali provenienti dai contatti meccanici. I 16 ingressi vengono elaborati tramite il bus del backplane X20, garantendo una trasmissione dati ad alta velocità verso la CPU. Il design degli ingressi sink è specificamente compatibile con sensori source (PNP) o contatti puliti collegati all'alimentazione positiva. Lo schema di connessione a 1 filo significa che al modulo viene collegato solo il filo del segnale, mentre il ritorno comune è gestito dalla barra di distribuzione dell'alimentazione del modulo bus.

Specifiche tecniche

Domande frequenti tecniche

Qual è la differenza tra le connessioni Sink e Source per questo modulo?

X20DIF371 è un modulo di ingressi sink. Ciò significa che il circuito d'ingresso del modulo "assorbe" la corrente verso terra. Pertanto, è necessario utilizzare sensori source (PNP). Quando il sensore viene attivato, invia un segnale alto (+24 V) all'ingresso del modulo.

In che modo la connessione a 1 filo consente di risparmiare spazio?

In una configurazione a 1 filo, ogni segnale digitale richiede un solo punto terminale sulla morsettiera X20. La connessione comune 0 V/GND dei sensori viene gestita internamente dal modulo bus o tramite un modulo separato di distribuzione del potenziale, riducendo drasticamente il numero di fili che arrivano al rack I/O.

Posso impostare tempi di filtraggio diversi per ingressi diversi?

Su X20DIF371, il filtro software degli ingressi viene generalmente configurato per l'intero modulo. Ciò fornisce un tempo di debounce uniforme per tutti i 16 ingressi, semplificando la configurazione per applicazioni digitali standard come la pressione di pulsanti o il monitoraggio di finecorsa.

Guida all'ingegneria e all'installazione

• Compatibilità dei sensori: Assicurarsi che tutti i dispositivi collegati siano di tipo source (PNP). Il collegamento di un sensore sink (NPN) a un modulo di ingressi sink genererà un segnale "flottante" che non verrà registrato dalla logica del PLC.

• Densità di cablaggio e gestione dei cavi: Con 16 ingressi in un singolo modulo, l'organizzazione dei cavi è fondamentale. Utilizzare le strisce di etichettatura integrate del sistema X20 per identificare ciascun canale. Poiché si tratta di un modulo a 1 filo, assicurarsi che l'alimentazione dei sensori (24 V) sia distribuita correttamente da un terminale di potenziale comune, per evitare un effetto "spaghetti" nell'armadio.

• Regolazione del filtro: Quando si configura il filtro software degli ingressi in Automation Studio, trovare un equilibrio tra il tempo di risposta e l'ambiente soggetto a disturbi. Un tempo di filtraggio molto breve (ad esempio, 1 ms) consente il rilevamento ad alta velocità, ma può attivarsi in presenza di rumore elettrico; un filtro più lungo (ad esempio, 10-20 ms) è più sicuro per gli interruttori meccanici, ma aggiunge latenza al rilevamento del segnale.
