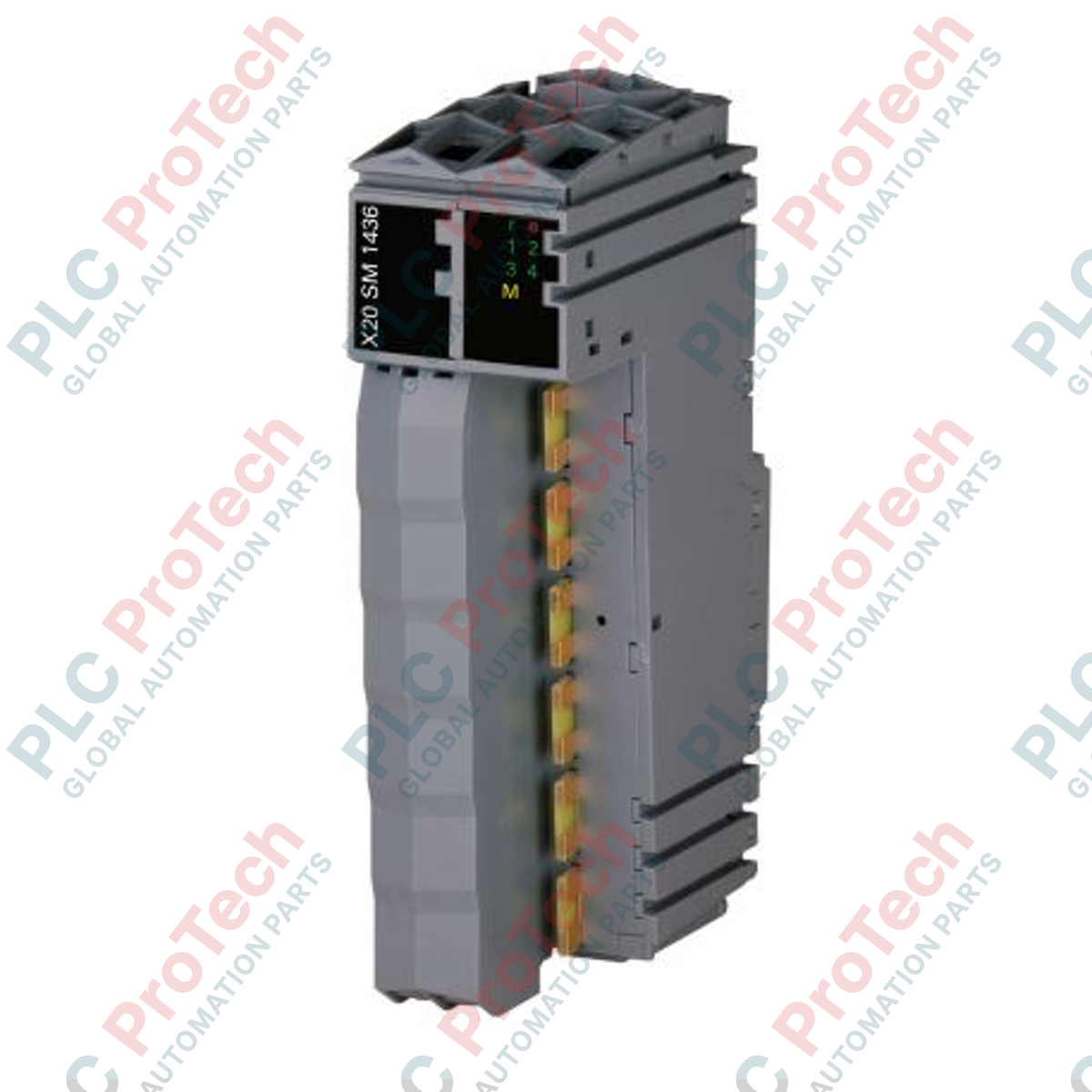

X20SM1436 B&R Modulo di controllo del motore passo-passo X20

Panoramica del prodotto

Il X20SM1436 (X20SM1436) è un modulo di controllo del movimento ad alte prestazioni per il sistema B&R X20, progettato per il funzionamento preciso di motori passo-passo bipolari a 2 fasi. Integra un driver a ponte completo in grado di erogare una corrente nominale di 3 A, rendendolo la scelta ideale per attività di posizionamento compatte in macchine per l'etichettatura, nell'automazione dei laboratori medicali e nell'assemblaggio di semiconduttori ad alta precisione. Il X20SM1436 dispone di un'interfaccia per encoder incrementale ABR integrata, che consente il funzionamento a circuito chiuso del motore passo-passo per una maggiore affidabilità e il rilevamento degli stalli. Con il supporto fino a 256 micropassi, questo modulo offre profili di movimento eccezionalmente fluidi e un'elevata soppressione della risonanza, consentendo agli ingegneri di ottenere prestazioni simili a quelle di un servomotore da dispositivi passo-passo standard.

Configurazione tecnica

L'architettura dell' X20SM1436 si basa su una frequenza del controller di 38.4 kHz, che garantisce una rapida regolazione della corrente e la generazione di impulsi ad alta velocità. Supporta un intervallo di tensione di alimentazione esterna da 24 a 39 VDC, con una robusta capacità di corrente di picco di 3.5 A per brevi intervalli. Per la diagnostica, il modulo utilizza una serie completa di LED e il monitoraggio dello stato tramite software per controllare le funzioni I/O e gli stati operativi. Una caratteristica hardware fondamentale è la capacità del bus CC di 100 µF, che contribuisce a stabilizzare l'alimentazione durante le fasi di accelerazione rapida. Nonostante l'elevata potenza in uscita, il modulo mantiene il formato X20 ultrasottile, integrandosi perfettamente nelle stazioni I/O distribuite tramite il bus X2X Link.

Specifiche tecniche

Domande frequenti tecniche

Questo modulo supporta il controllo a circuito chiuso?

Sì. L'interfaccia integrata per encoder incrementale ABR consente all'X20SM1436 di monitorare la posizione effettiva del motore. Ciò abilita il "rilevamento della perdita di passi" e strategie più avanzate di controllo della corrente a circuito chiuso nell'ambiente B&R Automation Studio.

Qual è l'importanza della risoluzione di 256 micropassi?

Il microstepping più elevato, fino a 256 micropassi, riduce significativamente la risonanza meccanica e il rumore tipicamente associati ai motori passo-passo. Ciò comporta un movimento più fluido alle basse velocità e una maggiore precisione di posizionamento.

L'alimentazione del motore è protetta contro l'inversione di polarità?

No. L'X20SM1436 non dispone di protezione contro l'inversione di polarità per la tensione di alimentazione esterna. È indispensabile effettuare un cablaggio corretto per evitare danni ai morsetti; verificare sempre la polarità prima di applicare l'alimentazione.

Perché è necessario un fusibile esterno ritardato?

Il fusibile ritardato da 10 A è necessario per proteggere il modulo e il cablaggio dai cortocircuiti, consentendo al contempo le elevate correnti di spunto tipiche dell'avviamento dei motori passo-passo e delle richieste di coppia di picco.

Guida all'ingegneria e all'installazione

• Schermatura dell'encoder e del motore: Per garantire l'integrità del segnale dell'encoder ABR e prevenire le interferenze elettromagnetiche dall'uscita del motore passo-passo, utilizzare cavi schermati di alta qualità. Collegare a terra le schermature a entrambe le estremità utilizzando le piastre di messa a terra del sistema X20, per evitare che il rumore elettrico causi la perdita di passi.

• Dissipazione del calore: I driver per motori passo-passo generano calore proporzionalmente all'impostazione della corrente. Assicurarsi che il rack X20 disponga di un flusso d'aria verticale sufficiente. Se si opera alla corrente di picco massima di 3.5 A, monitorare tramite software la temperatura interna del modulo per assicurarsi che rimanga entro i limiti operativi sicuri.

• Topologia del cablaggio: Il modulo utilizza collegamenti a 1 filo. Per prestazioni ottimali, ridurre al minimo la lunghezza dei cavi del motore per diminuire la capacità e l'induttanza del cavo, che possono influire sulle prestazioni di commutazione ad alta frequenza del controller a 38.4 kHz.
