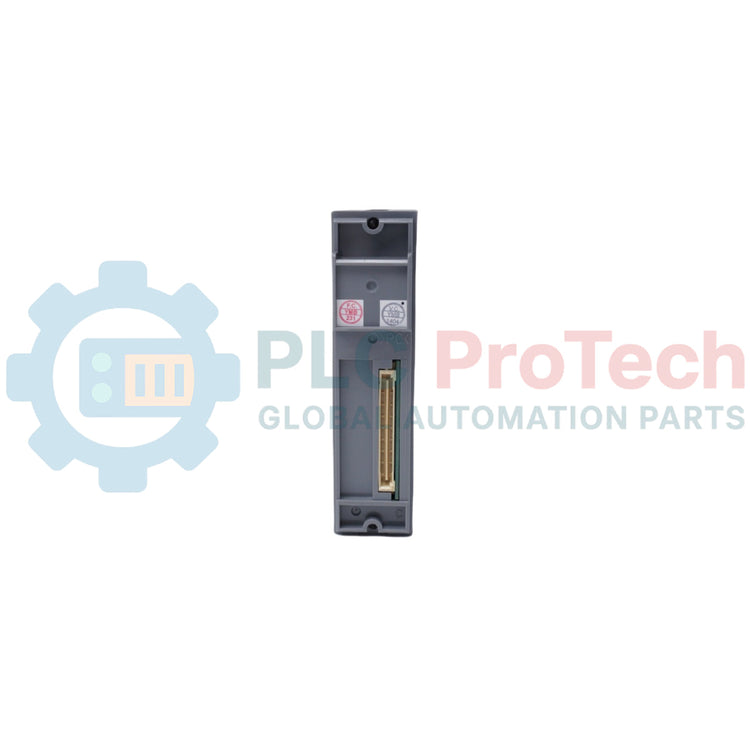

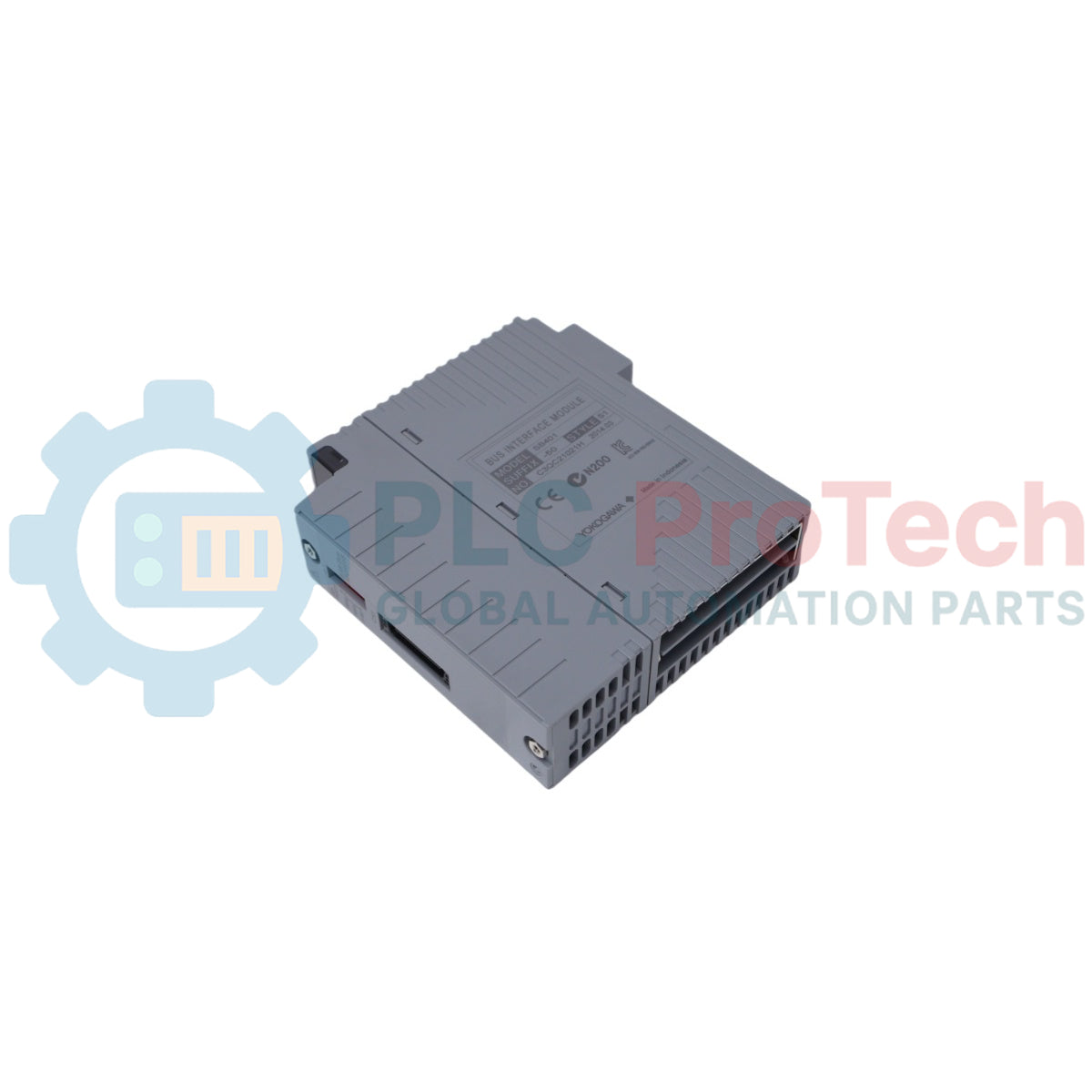

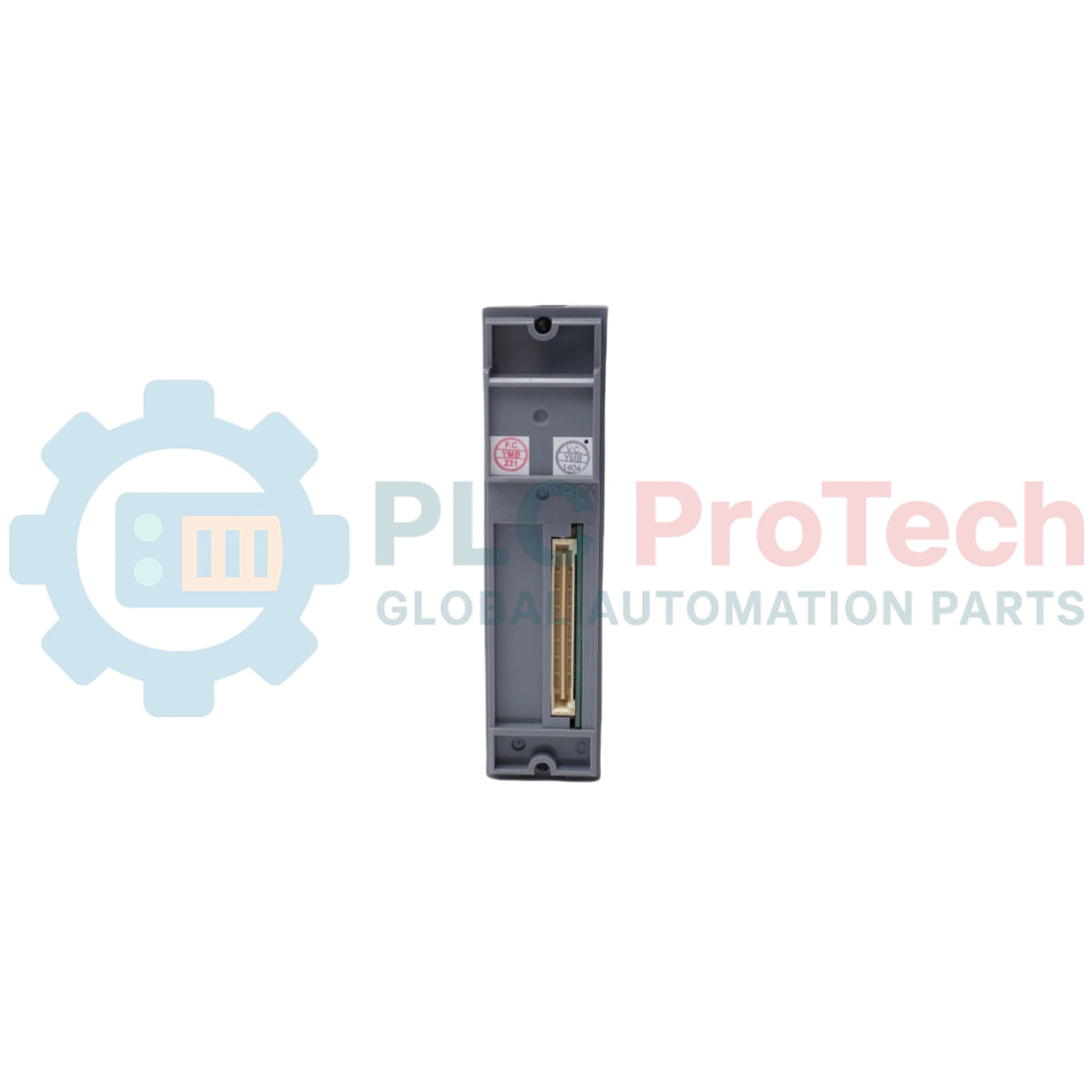

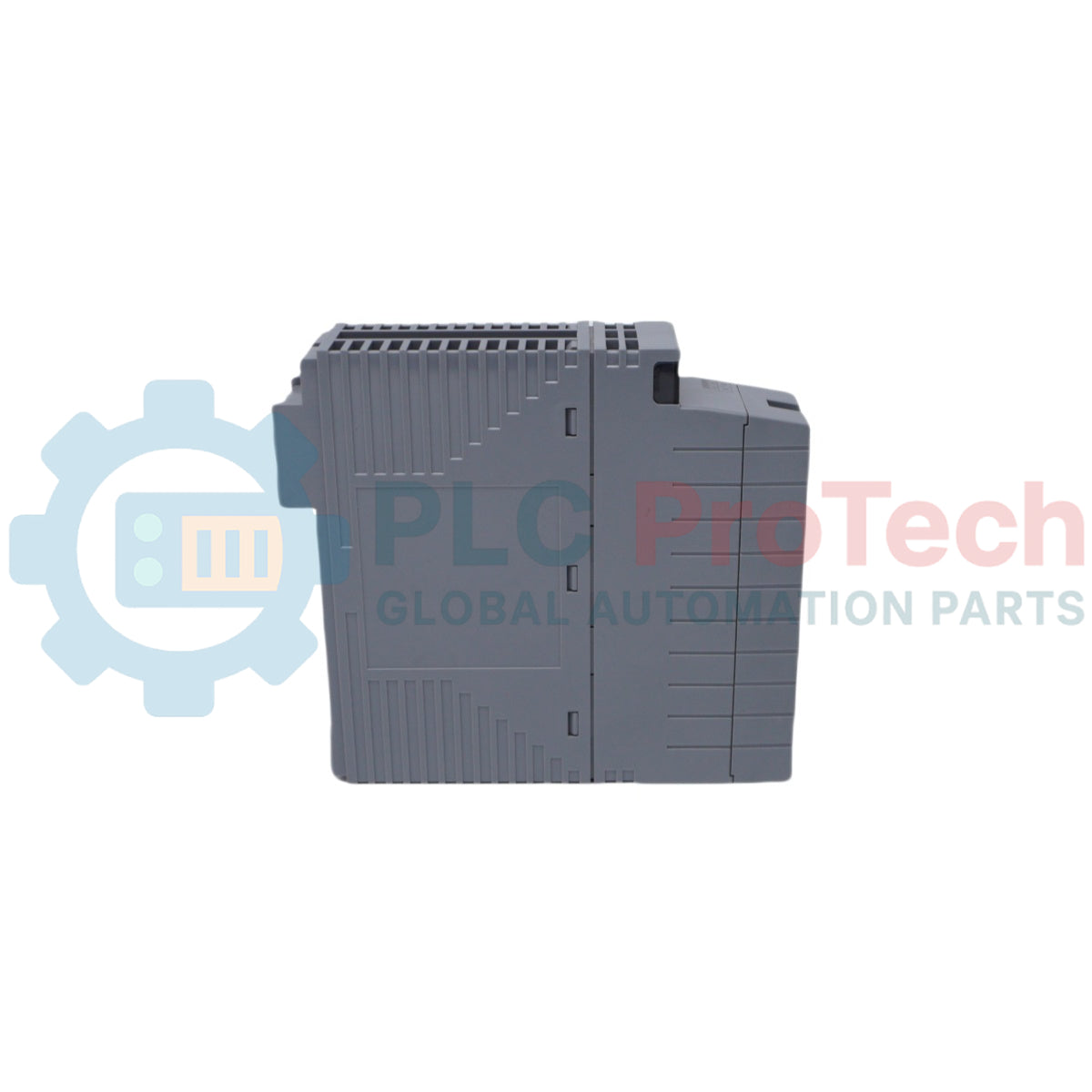

Modulo slave di interfaccia bus ESB Yokogawa SB401-50

SKU SB401-50

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Yokogawa

  • Product No.: SB401-50

  • Country of origin:Japan

  • Product Type: Modulo slave di interfaccia del bus ESB

  • Barcode: 8537101190

  • Payment: T/T, Western Union

  • Weight: 500g

  • Dimensions: 22,7 cm x 15,4 cm x 6,4 cm

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Lo SB401-50 è il modulo di interfaccia slave del bus ESB per le unità nodo FIO Yokogawa CENTUM-VP (ANB10S/ANB10D/ANB11S/ANB11D). Si monta sulla piastra di base A2BE2D insieme ai moduli PSU PW481/PW482/PW484 e ai moduli I/O FIO, e si collega tramite un adattatore bus ESB A2EE1A + cavo dedicato YCB301 (max. 10 m) al concentratore del bus ESB lato FCU (EC401 o EC402) nelle unità di controllo di campo AFV30/AFV40. Le configurazioni dei nodi a doppia ridondanza utilizzano due moduli SB401 per nodo. Il bus ESB opera a 128 Mbps, con topologia a bus e ridondanza disponibile; sono supportate al massimo 13 unità nodo ESB + ESB ottiche per FCU.

Caratteristiche

  • Interfaccia slave del bus ESB per l'architettura FIO CENTUM-VP
  • Montaggio su piastra di base A2BE2D (unità nodo per FIO)
  • Unità nodo compatibili: ANB10S, ANB10D, ANB11S, ANB11D
  • Supporto della configurazione a doppia ridondanza (2 moduli per nodo)
  • Velocità di trasmissione ESB: 128 Mbps
  • Abbinato a EC401 lato FCU (max. 9 nodi) o EC402 (max. 9 superiori + 9 inferiori)

Applicazioni

  • Realizzazione di nodi I/O remoti FCS CENTUM-VP tramite bus ESB
  • Aggregazione degli I/O FIO (analogici, digitali, comunicazione, turbomacchinari) sotto ANB10/ANB11
  • Architetture ESB ridondanti con FCU AFV30/AFV40
  • Espansione degli I/O del cabinet per installazioni CENTUM-VP FIO esistenti

Informazioni per l'ordinazione

In base alla suddivisione dei suffissi:

Modello Suffisso 1 Suffisso 2 Descrizione
SB401 -5 0 Modulo di interfaccia slave del bus ESB, tipo base, tipo standard senza protezione antideflagrante

→ SB401-50 = SB401 + Suffisso1=-5 (Base) + Suffisso2=0 (Standard, senza protezione antideflagrante)

Componenti di supporto per un'unità nodo FIO completa (GS 33J60A10-01EN):

Modello Descrizione Rif. GS
A2BE2D Piastra di base per unità nodo FIO GS 33J60G30-01EN
PW481 / PW482 / PW484 Modulo di alimentazione (unità nodo) GS 33J60E70-01EN
SB401 Modulo di interfaccia slave del bus ESB GS 33J60G40-01EN
A2EE1A Adattatore bus ESB (per SB401) GS 33J60G40-01EN
ADCV01 Coperchio fittizio (alloggiamento processore / I/O / interfaccia bus) —
ADCV02 Coperchio fittizio (alloggiamento PSU) —

Specifiche tecniche

Attributo Specifiche
Produttore Yokogawa Electric Corporation
Tipo di prodotto Modulo di interfaccia slave del bus ESB
Serie CENTUM-VP FIO
Modello SB401-50
Unità nodo compatibile ANB10S, ANB10D, ANB11S, ANB11D
Piastra di base A2BE2D
Adattatore richiesto Adattatore bus ESB A2EE1A
Velocità ESB 128 Mbps
Cavo ESB YCB301 dedicato, massimo 10 m (EC401); EC402: 10 m superiore + 10 m inferiore
Accoppiatore lato FCU EC401 o EC402 (slot FCU 7 / 7+8)
Nodi massimi per FCU 13 totali (ESB + ESB ottico)
Ridondanza 2 × SB401 per nodo (ANB10D/ANB11D)
Temperatura di esercizio (intervallo del nodo) 0 to 60 degC (SB401 non è incluso nell'elenco limitato a 0-50, GS p2 *1)
Temperatura di stoccaggio -20 to 60 degC (standard) / -40 to 85 degC (opzione temperatura)
Umidità Dal 5 al 95 %RH, senza condensa
Vibrazione 0.25 mm (1-14 Hz), 2.0 m/s² (14-100 Hz)
Urto (trasporto imballato) 49 m/s² orizzontale, 98 m/s² verticale
Altitudine 2000 m max
Origine Giappone

SB401 ha Factor = 0 (singolo e doppio) nella tabella di carico della PSU dell'unità nodo (GS 33J60A10-01EN p14-15 "Others"), quindi non consuma il budget della PSU — solo i moduli I/O lo fanno.

Connessioni / interfacce

Interfaccia Funzione
Backplane A2BE2D Alimentazione + dati dalla PSU del nodo e dai moduli I/O
SB401 frontale → A2EE1A Adattatore bus ESB, fornisce la porta YCB301 verso l'FCU
Cavo YCB301 SB401 (tramite A2EE1A) ↔ FCU EC401/EC402, massimo 10 m
Slot FCU 7 / 7+8 Accoppiatore ESB EC401 (singolo/doppio) o EC402 (singolo/doppio)

Linee guida per l'installazione

AVVERTENZA CRITICA — Disalimentare la PSU PW48x e verificare il blocco prima di maneggiare SB401 su A2BE2D. Il backplane della piastra di base è sotto tensione a causa del modulo PSU.

  1. PSU per prima — Installare PW481/PW482/PW484 nello slot PSU di A2BE2D; alimenta il backplane dell'intero nodo.
  2. Slot SB401 — Inserire SB401 sulle guide A2BE2D e bloccarlo anteriormente. Nodi doppi (ANB10D/ANB11D): installare due SB401 nelle posizioni dell'interfaccia bus.
  3. A2EE1A — Montare l'adattatore bus ESB A2EE1A sul connettore frontale di SB401.
  4. Cablaggio verso FCU — YCB301 da A2EE1A → FCU EC401 (1×, massimo 9 nodi) o EC402 (superiore+inferiore, 9 per lato). Totale ≤13 nodi ESB+ESB ottico/FCU.
  5. Slot vuoti — Coprire gli slot A2BE2D inutilizzati con ADCV01 (I/O/Bus IF) o ADCV02 (PSU).
  6. Opzione alta temperatura (-20 to 70 degC) sul nodo — massimo 4 moduli I/O/nodo; ≥1 slot vuoto tra SB401/ANTx e I/O; ≥1 tra I/O↔I/O; ≥2 tra coppie di I/O duplex.
  7. Messa a terra — Per le normative locali (GS 33J60A10-01EN p2). Schema a punto singolo coerente con l'armadio FCU.

FAQ

Cosa significano i suffissi "-5" e "0" su SB401-50?

Suffissi a due posizioni: "-5" = tipo Basic; "0" = Standard senza protezione antideflagrante (area non pericolosa). SB401-50 = SB401 + -5 + 0, generalmente installato nelle Node Unit ANB10/ANB11 con alimentatore PW484 da 24 V CC per armadi non-XP.

SB401 richiede un adattatore separato per collegare il cavo ESB?

Sì. L'adattatore bus ESB A2EE1A si monta sul connettore frontale dell'SB401 e fornisce la porta fisica per il cavo ESB dedicato YCB301, che arriva all'EC401 o EC402 sul lato FCU.

SB401 rientra nel fattore di carico dell'alimentatore della node unit?

No. In GS 33J60A10-01EN, SB401 rientra nella categoria "Others" con Factor = 0 (singolo e doppio). Solo i moduli I/O consumano il budget dell'alimentatore della node unit; l'interfaccia bus ha un consumo trascurabile.

SB401 può essere utilizzato in una Optical ESB Node Unit (ANB11)?

Sì. ANB11S/ANB11D includono comunque SB401 sull'A2BE2D per il segmento ESB; il collegamento ottico è gestito dal master ANT401/ANT411 e dallo slave ANT502/ANT512. L'insieme SB401 + A2EE1A rimane invariato su ANB10 e ANB11.

Qual è il numero massimo di nodi basati su SB401 per FCU?

Fino a 13 Node Unit ESB + Optical ESB complessive per ogni FCU AFV30/AFV40. Ogni nodo ha il proprio SB401 (o una coppia di SB401 nei nodi a ridondanza doppia). Lato FCU: EC401 supporta un massimo di 9 nodi; EC402 supporta un massimo di 9 nodi superiori + 9 inferiori.
