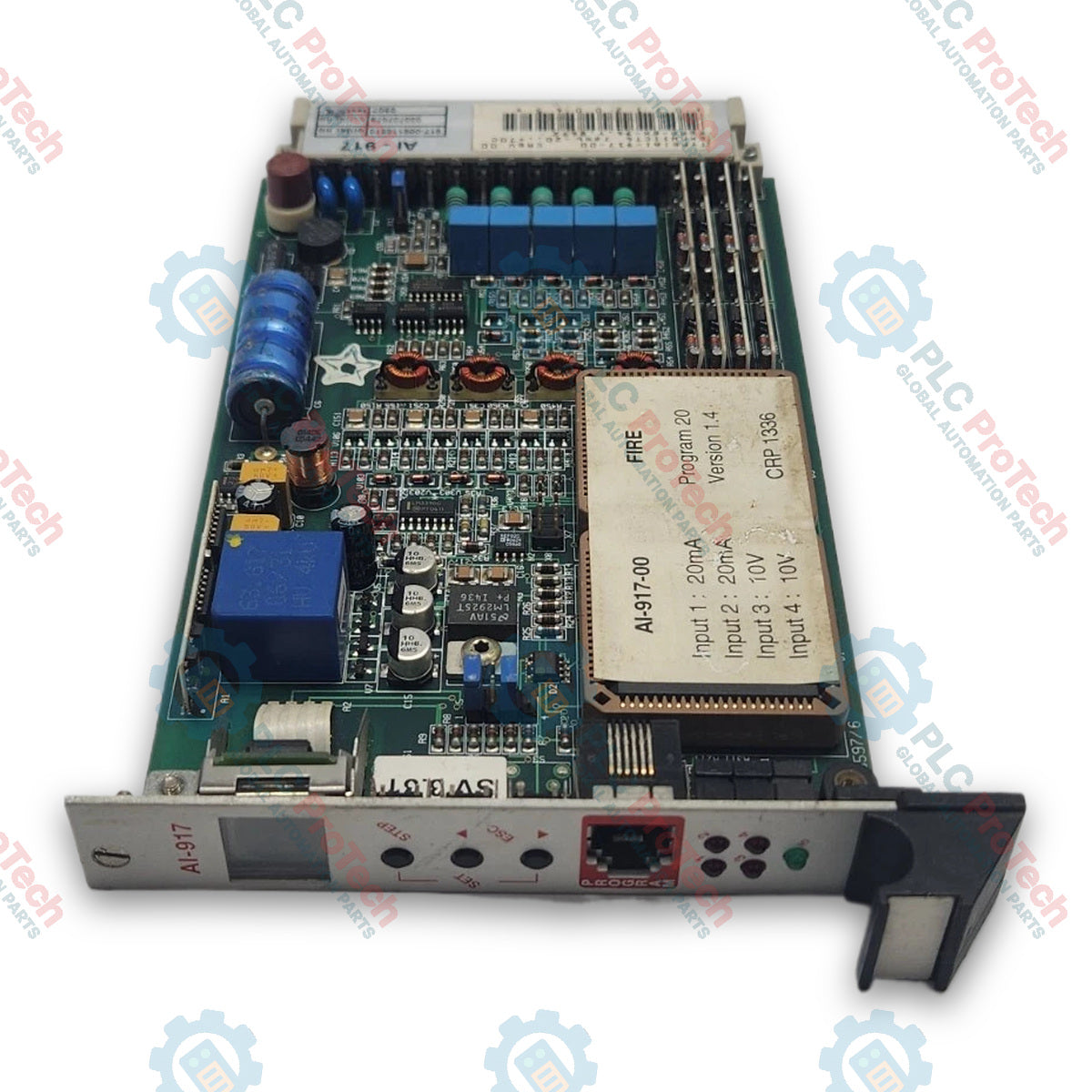

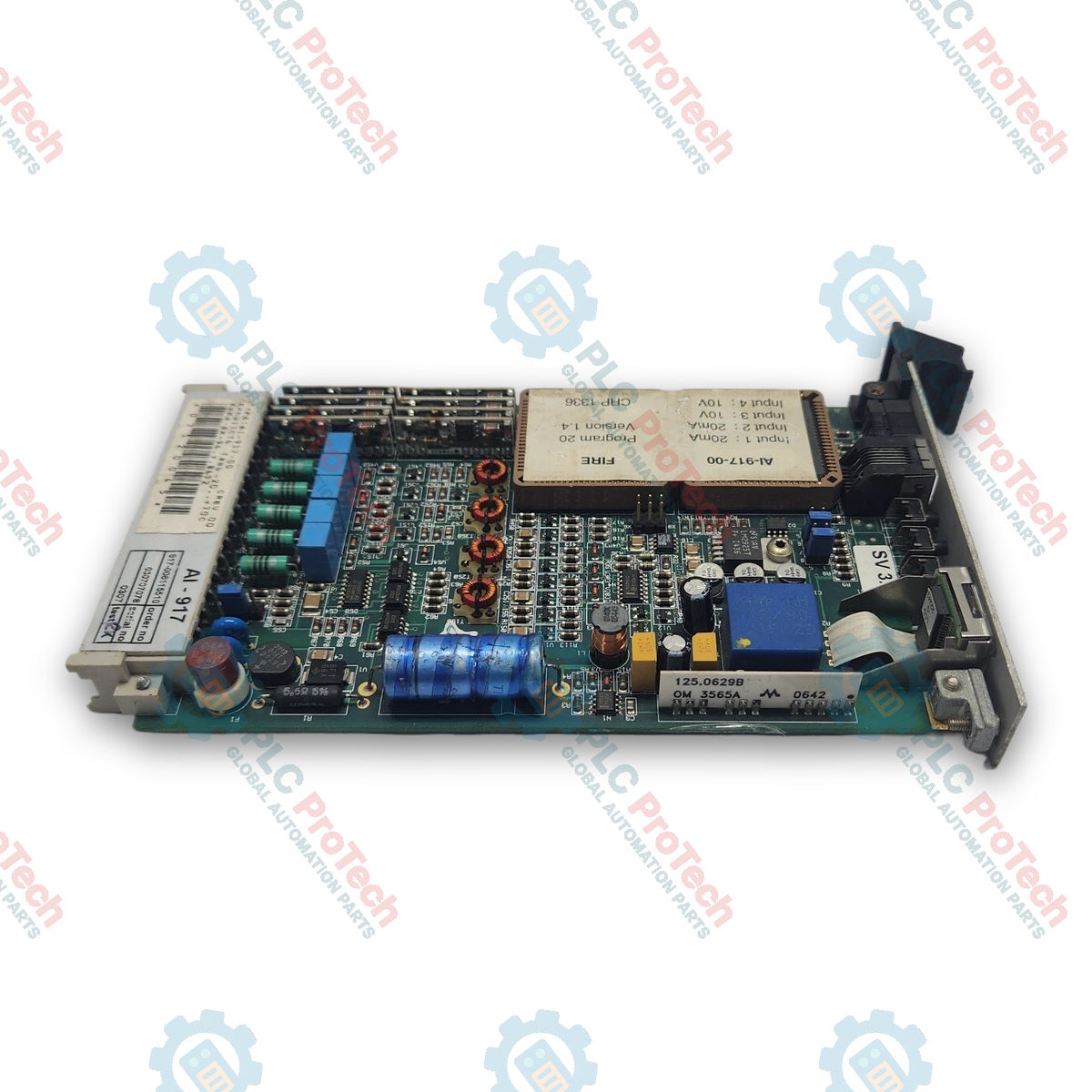

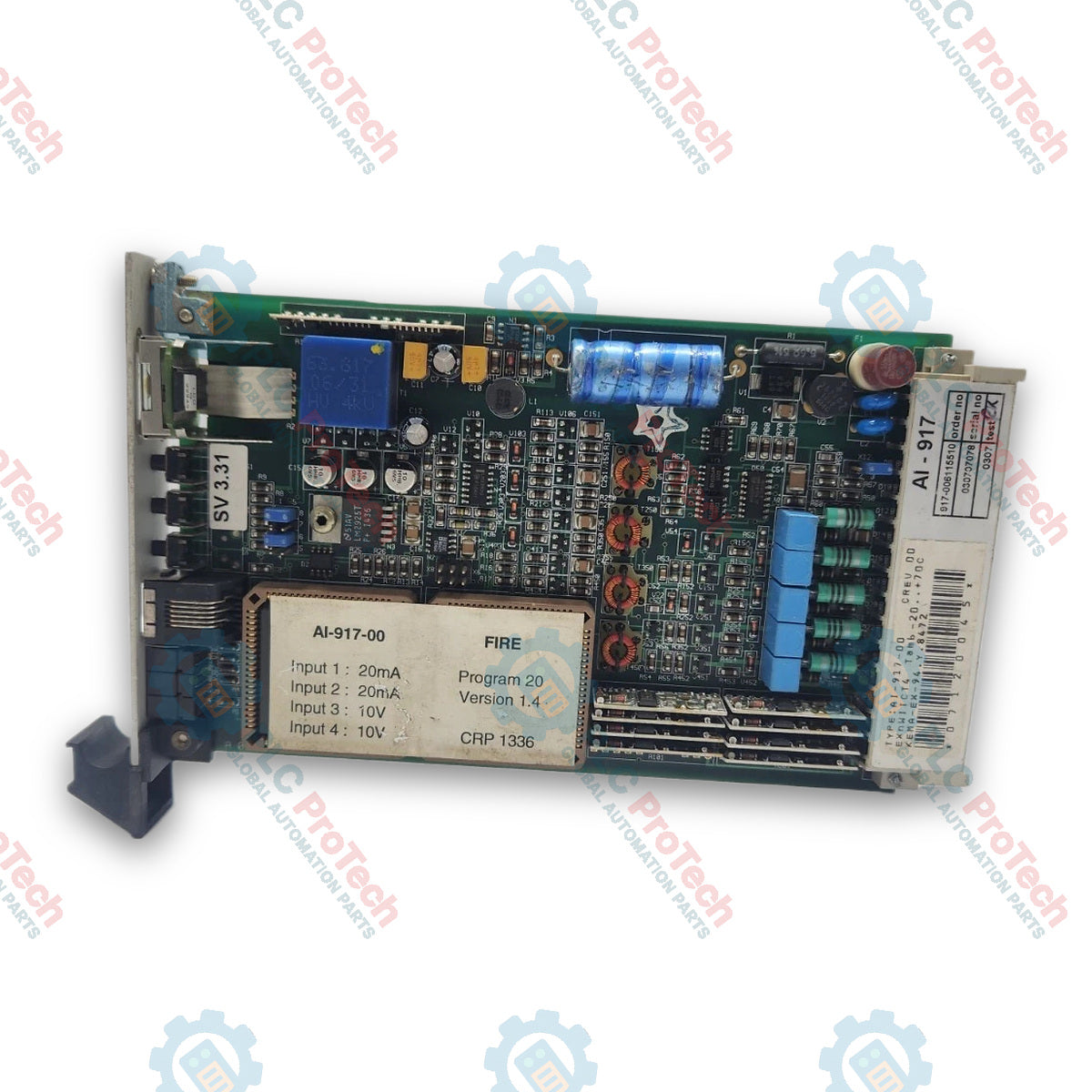

Yokogawa AI-917-00 modulo di ingresso analogico ProSafe-SLS

SKU AI-917-00

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Yokogawa

  • Product No.: AI-917-00

  • Country of origin:Japan

  • Product Type: Moduli di ingresso analogici

  • Payment: T/T, Western Union

  • Weight: 250g

  • Dimensions: 160 mm x 100 mm x 20 mm (A x L x P)

  • Shipping port: Xiamen

  • Warranty: 12 months

The Yokogawa AI-917-00 is a programmable analogue input module designed for fail-safe applications within the ProSafe-SLS safety system. The module processes analogue input signals and executes application-specific control functions via two independent processors to maintain high safety levels. It provides signal conversion for field transmitters, integrated AND-gate output processing for alarm group formation, and serial communication capabilities through an integrated shift register circuit.

Il Yokogawa AI-917-00 è un modulo di ingresso analogico programmabile progettato per applicazioni fail-safe all'interno del sistema di sicurezza ProSafe-SLS. Il modulo elabora i segnali di ingresso analogici ed esegue funzioni di controllo specifiche dell'applicazione tramite due processori indipendenti, mantenendo elevati livelli di sicurezza. Fornisce la conversione dei segnali per i trasmettitori di campo, l'elaborazione delle uscite con porta AND integrata per la formazione dei gruppi di allarme e funzionalità di comunicazione seriale tramite un circuito con registro a scorrimento integrato.

  • Caratteristiche
  • Architettura a doppio processore: Integra due processori indipendenti per operazioni con elevati livelli di sicurezza e un'elaborazione fail-safe.
  • Ingressi analogici flessibili: Dispone di quattro canali di ingresso totali, inclusi due canali da 0-20 mA e due canali da 0-10 V con riferimento comune a 0 V.
  • Uscite logiche integrate: Include quattro uscite a impulsi logici, ciascuna dotata di una porta AND integrata per semplificare la formazione dei gruppi di allarme.

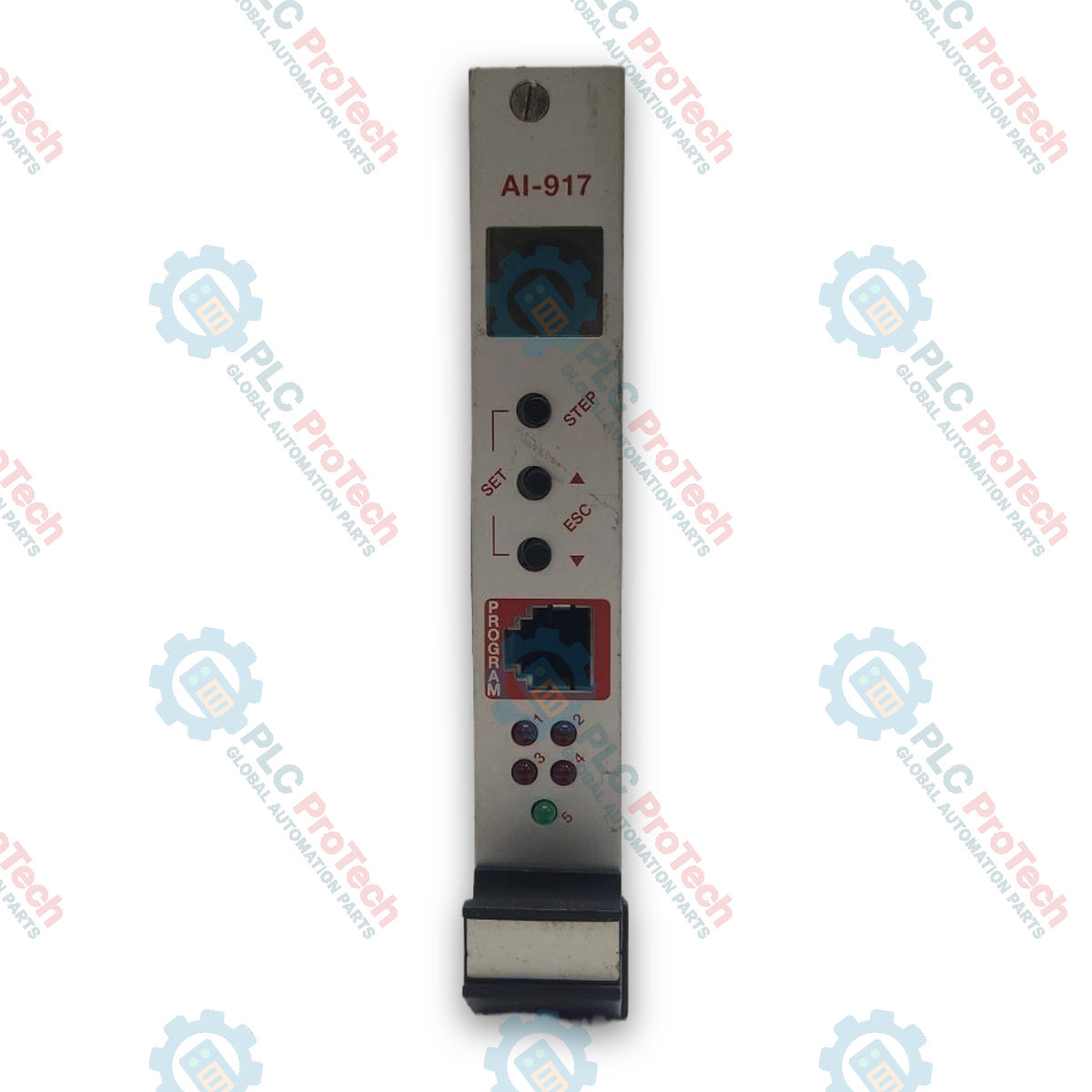

  • Interfaccia utente locale: Dotata di un display LCD sul pannello frontale, tre pulsanti e indicatori LED frontali per il monitoraggio visivo dei livelli di ingresso, dello stato delle uscite, dei guasti di linea e dei parametri.

Interfaccia di comunicazione: Contiene un circuito con registro a scorrimento per il collegamento al sistema di comunicazione, insieme a un'interfaccia seriale RS-232 dedicata, riservata alla programmazione.

  • Applicazioni
  • Sistemi di sicurezza fail-safe ProSafe-SLS
  • Formazioni di gruppi di rilevamento e allarme antincendio e gas

Strumentazione e monitoraggio della sicurezza dei processi industriali

Specifiche tecniche Categoria Parametro
Specifiche Generale Produttore
  Yokogawa 4
  Numero di ingressi 4
  Numero di uscite Formato Euro singolo 4TE
  Tipo di connettore DIN 41612 formato F 48p
  Identificazione frontale AI-917
Condizioni ambientali Temperatura di esercizio -10 a +60 °C
  Temperatura di stoccaggio -25 a +85 °C
  Umidità relativa Max. 75%, senza condensa
  Norma EMI NAMUR AK EMV DIN IEC 801-2-5
  Resistenza agli urti 15g, 11 ms
  Resistenza alle vibrazioni 10-55 Hz 0,075 mm, 57-150 Hz 1 g (0,076-0,011 mm)
Ingresso Segnale di ingresso in corrente 0-20 mA, 50 Ohm (max. 50 mA)
  Segnale di ingresso in tensione 0-10 V, 5,5 kOhm (max. 30 V)
  Interruttori 3 (parzialmente programmabili)
  Errore di stabilità <0,1%/10 °C
  Precisione +/-0,2% +/-1 bit
  Risoluzione 1024 punti su 21,6 mA / 10,8 V (10 bit)
  Test dei LED 18-30 V / 3.5-6 mA
  Livello del segnale di clock Impulsi di clock da MC-573, livello 0/11 V
Uscita Logica a impulsi Impulsi di corrente da 500 mA, capacità: 10 carichi unitari
  Indicazione dello stato LED programmabili
  Uscita dati Dati seriali a 8 bit, livello 0/11 V
  Display LCD, programmabile (2 righe: 1ª riga valore numerico, 2ª riga 1 carattere alfabetico, 2 caratteri numerici)
  Interfaccia seriale RS-232 Solo per la programmazione (è necessario un cavo adattatore)
Propagazione Tempo di avvio 8 s
  Ciclo di programmazione 40 ms (dipendente dal programma)
  Ritardo Programmabile
Requisiti di alimentazione Alimentazione di campo 18-30 Vdc (ripple < 1 V picco-picco), 70 mA (24 V)
  Alimentazione logica 20 Vdc, 10 mA
  Segnale di clock Impulso di tensione A
Isolamento Isolamento del circuito analogico 0.5 kV (test)
Dissipazione di potenza Dissipazione 2 W

Collegamenti/Interfacce

Pin del connettore Funzione
b32, d32, z32 Ingresso analogico 1 (0-20 mA)
b30, d30, z30 Ingresso analogico 2 (0-20 mA)
b28, d28, z28 Ingresso analogico 3 (0-10 V)
b26, d26, z26 Ingresso analogico 4 (0-10 V)
d10, b10 Uscita logica a impulsi 1
d14, b14 Uscita logica a impulsi 2
d18, b18 Uscita logica a impulsi 3
d22, b22 Uscita logica a impulsi 4
d,b,z02 Alimentazione di campo +24V
d,b,z04 Alimentazione di campo 0V
d,b,z06 Messa a terra dello schermo / del telaio
z18 Alimentazione logica +20V
z22 Alimentazione logica 0V
z20 Impulso di tensione A
z24 Impulso di tensione B (nc)
z10 Segnale di clock MC-573
z12 Segnale dati MC-573
z16, z14 Collegamento dell'uscita logica a impulsi
z08 Ingresso per il test dei LED (+24V F)
Connettore RS-232 Interfaccia di programmazione

Linee guida per l'installazione

  • Montaggio su rack: Il modulo utilizza un unico formato Euro 4TE (160x100x20 mm) e si interfaccia tramite un connettore DIN 41612 Bauform F a 48 pin.

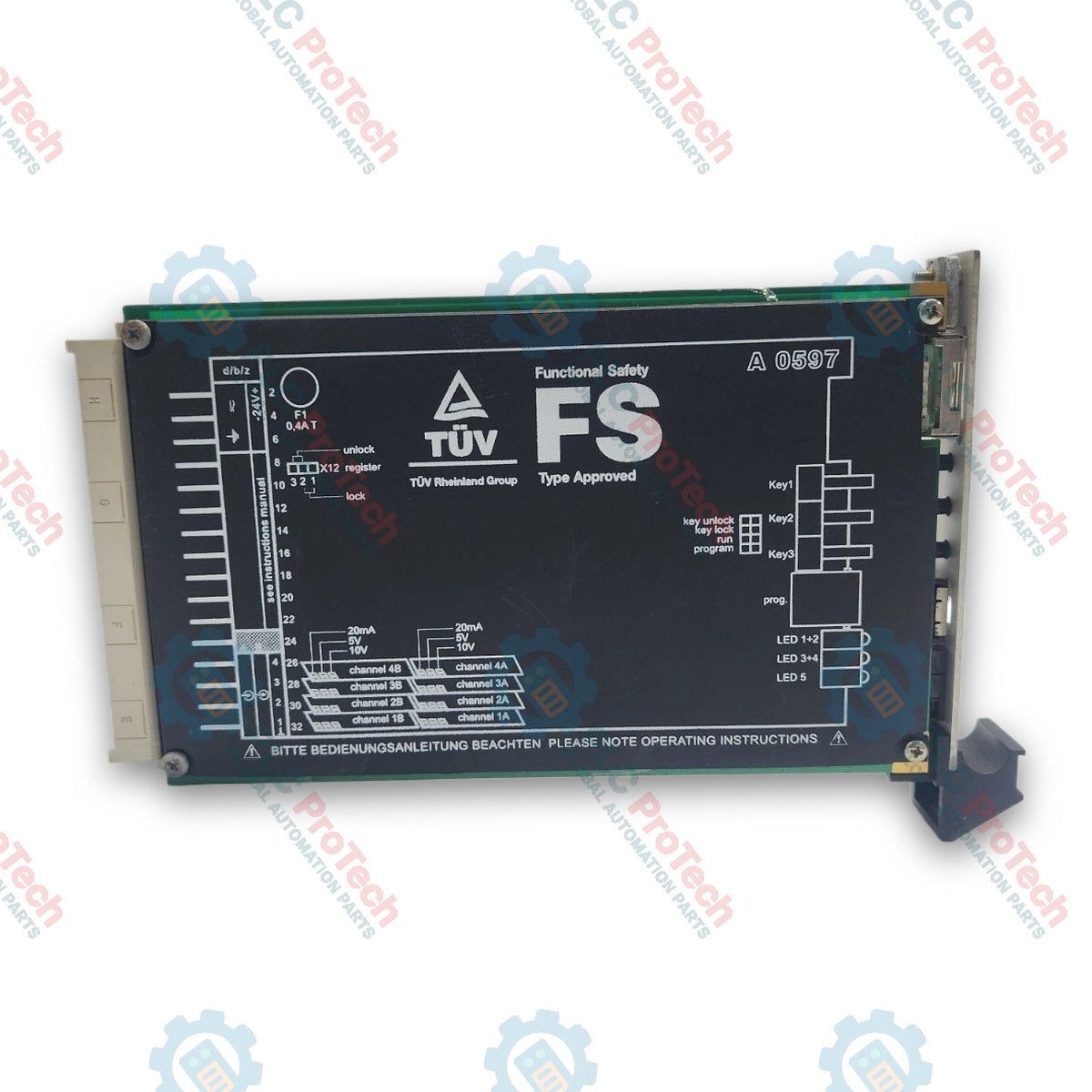

  • Impostazioni dei ponticelli:
    • Posizionare il ponticello X5 tra i pin 1-8 per abilitare i pulsanti 2 e 3, oppure tra i pin 2-7 per disabilitare i pulsanti 2 e 3 per motivi di sicurezza.
    • Posizionare il ponticello X5 tra i pin 3-6 per la modalità di esecuzione oppure tra i pin 4-5 per la modalità di programmazione.
    • Posizione del ponticello X12 tra i pin 2-3 per abilitare i bit 1-4 del registro a scorrimento, oppure tra i pin 1-2 per disabilitarli.
    • Durante il normale funzionamento, mantenere scollegati i ponticelli X6, X7 e X8 (nessun ponticello inserito).
  • Sicurezza dei parametri: Per impedire modifiche non autorizzate o accidentali dei setpoint nelle applicazioni di sicurezza, impostare il ponticello X5 nella posizione 2-7. Per modificare la posizione dei ponticelli è necessario estrarre il modulo dal rack.

FAQ

A cosa serve lo Yokogawa AI-917-00?

Lo Yokogawa AI-917-00 è un modulo di ingresso analogico programmabile utilizzato nei sistemi ProSafe-SLS per l'elaborazione di applicazioni fail-safe e il monitoraggio dei segnali.

Quali segnali di ingresso e di uscita supporta il modulo?

Il dispositivo dispone di due ingressi di corrente da 0-20 mA, due ingressi di tensione da 0-10 V e quattro uscite a impulsi logici.

Come gestisce il dispositivo l'elaborazione di sicurezza?

Il modulo utilizza due processori indipendenti per mantenere un elevato livello di sicurezza durante il funzionamento.

Quali strumenti diagnostici del pannello frontale sono disponibili sul modulo?

Dispone di un display LCD per i livelli di ingresso e le impostazioni dei parametri, di LED di stato per le uscite e i guasti di linea e di tre pulsanti di comando.

Quale interfaccia viene utilizzata per programmare il dispositivo?

Il dispositivo include un'interfaccia seriale RS-232 dedicata sul pannello frontale, riservata esclusivamente alla programmazione tramite un cavo adattatore.
