ABB 64425579A NINT-73C негізгі тізбек интерфейс тақтасы

SKU SPCD3C21

In stock

12-month warranty
Free returns within 30 days

Manufacturer: ABB
Product No.: SPCD3C21
Origin Sweden
Product Type: Дифференциалдық реле модулі
Barcode: 85049099
Payment: T/T, Western Union
Weight: 0.32 kg
Shipping port: Xiamen
Warranty: 12 months

Product Description

Сипаттама

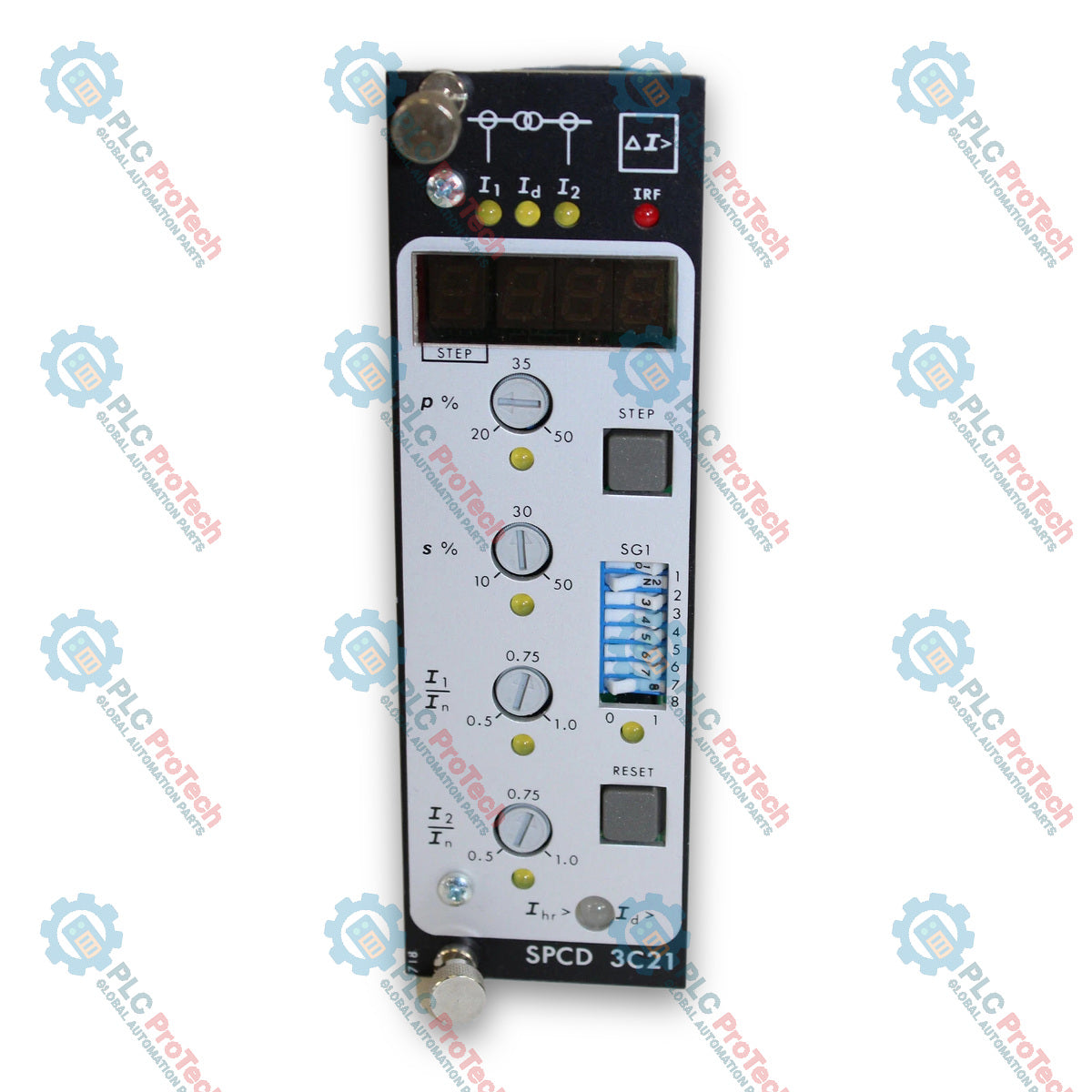

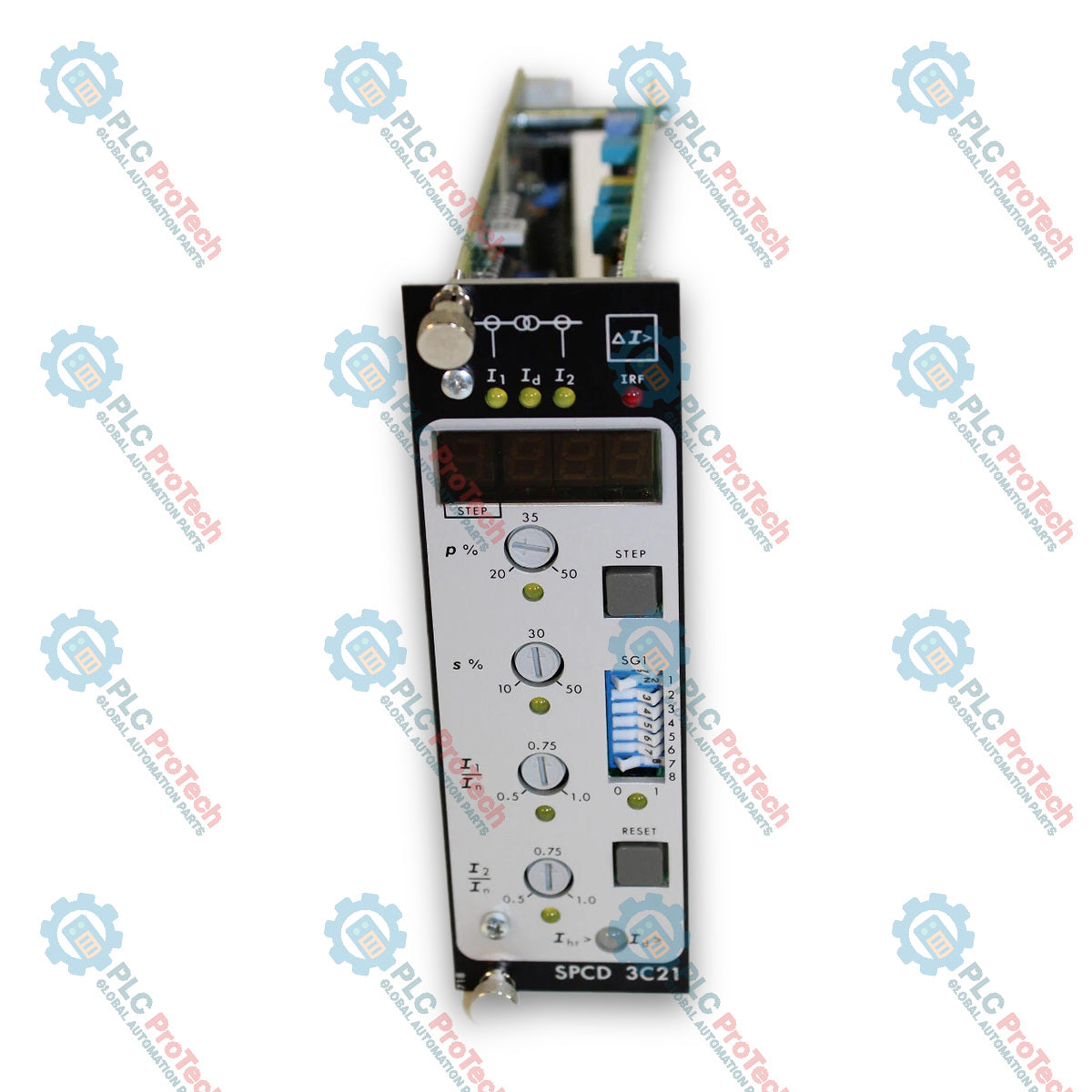

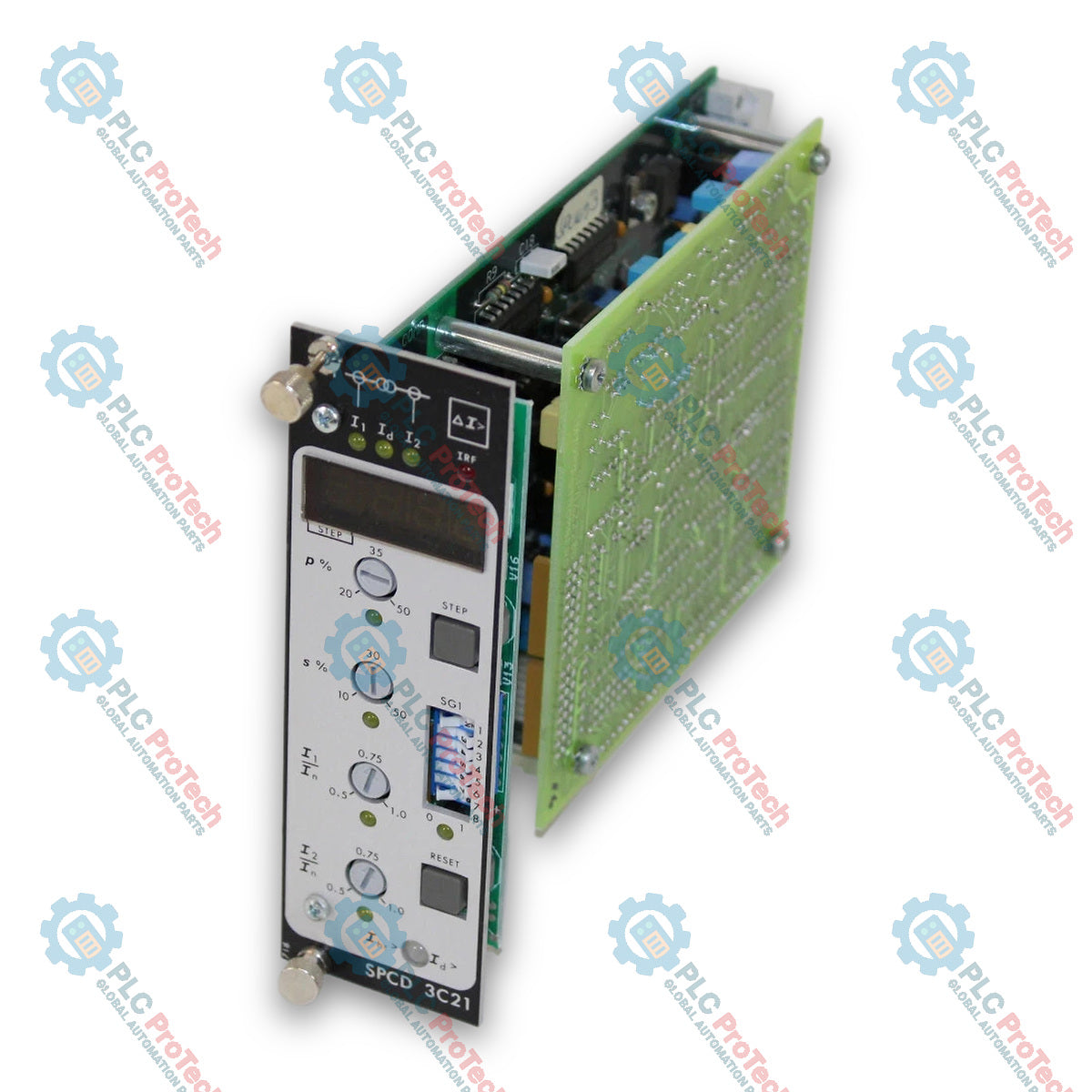

ABB SPCD 3C21 — трансформатордың L1 фазасын дифференциалдық қорғауға арналған тежеулі бір фазалы дифференциалдық релелік модуль.

Модуль қорғалатын трансформатордың жоғары және төмен кернеулі жақтарындағы токтарды өлшейді. Қорғаныс шешімдерін қабылдау үшін дифференциалдық және тұрақтандырушы токтарды есептейді.

Трансформатордың векторлық тобын сәйкестендіру алдыңғы панельдегі селекторлық ауыстырып-қосқыштар арқылы бапталады. Жоғары және төмен кернеулі жақтардағы ток трансформаторларының қатынастарын өтеу үшін бөлек түзету уставкалары қолданылады.

Тежеулі дифференциалдық саты негізгі іске қосылу және тұрақтандыру уставкаларын реттеуге мүмкіндік береді. Қосымша лезде әрекет ететін жоғары уставкалы саты жоғары дифференциалдық токтар кезінде жұмыс істейді.

Екінші гармоника бойынша тежеу трансформатордың іске қосылу тогы анықталған кезде дифференциалдық сатыны автоматты түрде бұғаттайды. Модуль сондай-ақ бұғаттау кірістерін, ажырату шығыстарын, оқиғаларды тіркеуді, өзін-өзі бақылауды және SPA шинасы арқылы байланысты қолдайды.

Мүмкіндіктері

Тежеулі бір фазалы дифференциалдық қорғаныс
Трансформатордың L1 фазасына арналған
Жоғары және төмен кернеулі токтарды өлшеу
Дифференциалдық токты өлшеу
Тұрақтандырушы токты есептеу
Трансформатордың векторлық тобын сәйкестендіру
Жоғары және төмен кернеулі жақтарға арналған тәуелсіз ТТ қатынасын түзету
Реттелетін негізгі дифференциалдық іске қосылу мәні
Реттелетін іске қосылу қатынасы
Лезде әрекет ететін жоғары уставкалы дифференциалдық саты
Екінші гармоника бойынша іске қосылу тогын тежеу
Сыртқы бұғаттау кірісі
Бұғаттау сигналының шығысы
Ажыратуды бекіту опциясы
Алдыңғы панельде өлшенген мәндерді көрсету
Өзін-өзі бақылау дабылы
Жазылған ажырату және апаттық режим ақпараты
SPA шинасы арқылы байланыс

Қолданылуы

Күштік трансформатордың дифференциалдық қорғанысы
Әр фазаға бір модуль қолданылатын үш фазалы трансформатор қорғанысы
Жоғары және төмен кернеулі токтарды салыстыру
Трансформатордың іске қосылу тогын ажырату
Қосалқы станциялардың қорғаныс жүйелері
SPACOM қорғаныс және басқару жүйелері
Орнатылған SPCD 3C21 релелік модульдерін ауыстыру

Техникалық сипаттамалар

Параметр	Техникалық сипаттама
Өндіруші	ABB
Модель	SPCD 3C21
Өнім түрі	Дифференциалдық релелік модуль
Қорғаныс қағидаты	Тежеулі бір фазалы дифференциалдық
Қорғалатын фаза	L1
L2 байланысты фазалық модуль	SPCD 3C22
L3 байланысты фазалық модуль	SPCD 3C23
Негізгі өлшемдер	Жоғары кернеулі ток, төмен кернеулі ток, дифференциалдық ток
Байланыс	SPA шинасы
Өзін-өзі бақылау	Кіріктірілген

Тежеулі дифференциалдық саты

Параметр	Техникалық сипаттама
Негізгі іске қосылу мәні p	In мәнінің 20–50%
Іске қосылу қатынасы s	10–50%
Жоғары кернеулі жақтағы ТТ қатынасын түзету I1/In	0,5–1,0
Төмен кернеулі жақтағы ТТ қатынасын түзету I2/In	0,5–1,0
Екінші гармоника бойынша тежеу шегі	10–20% x Id
Жұмыс дәлдігі	Уставка мәнінің ±5%
Жұмыс істеу уақыты	20–50 мс

Жоғары уставкалы дифференциалдық саты

Параметр	Техникалық сипаттама
Іске қосылу тогы Id>>	20–30 x In
Жұмыс дәлдігі	Максималды уставка ауқымы мәнінің ±5%
Жұмыс істеу уақыты	10–20 мс

Қорғаныс функциялары

Функция	Сипаттама
Тежеулі дифференциалдық қорғаныс	Тұрақтандырушы ток бойынша тежеумен дифференциалдық токтан іске қосылады
Жоғары уставкалы саты	Жоғары дифференциалдық ток кезінде жылдам жұмыс істейді
Екінші гармоника бойынша бұғаттау	Трансформаторды магниттеу кезіндегі іске қосу тогы барысында жұмыс істеуді шектейді
Сыртқы бұғаттау	BS IN дифференциалдық сатыны бұғаттай алады
Бұғаттау шығысы	BS OUT байланысты фазалық модульдерді бұғаттауды қамтамасыз етеді
Ажырату сигналы	TS шығысы ажырату индикациясын береді
Ілініп қалу	SG1/7 қосқышы арқылы таңдалады
Өзін-өзі бақылау	Реленің ішкі ақауларын бақылау және дабыл индикациясы

Алдыңғы панель параметрлері

Параметр	Диапазон / функция
p	Дифференциалдық іске қосылудың негізгі мәні, In шамасының 20-дан 50%-ына дейін
s	Іске қосылу коэффициенті, 10-нан 50%-ға дейін
I1/In	Жоғары кернеу жағындағы ТТ коэффициентінің түзетуі, 0.5-тен 1.0-ге дейін
I2/In	Төмен кернеу жағындағы ТТ коэффициентінің түзетуі, 0.5-тен 1.0-ге дейін
SG1	Векторлық топты сәйкестендіру, ілініп қалу, блоктау режимі және қатысты таңдаулар
STEP	Дисплейді шарлау және параметрлерге қол жеткізу
RESET	Көрсеткіштер мен тіркелген ақпаратты қалпына келтіру

Өлшенген деректер

Индикатор	Өлшенген мән
I1	Жоғары кернеу жағындағы жүктеме тогы, реленің номиналды тогына еселік ретінде
Id	Дифференциалдық ток, реленің номиналды тогына еселік ретінде
I2	Төмен кернеу жағындағы жүктеме тогы, реленің номиналды тогына еселік ретінде

Тіркелген ақпарат

Регистр	Тіркелген деректер
1	Ажырату сәтіндегі дифференциалдық ток
2	Ажырату сәтіндегі тұрақтандыру тогы
3	Соңғы қалпына келтіруден кейінгі тұрақтандыру тогының ең жоғары мәні
4	Соңғы қалпына келтіруден кейінгі екінші гармоника тогының ең жоғары мәні
5	Сүзгіні калибрлеу регистрі
0	Блоктау режимінің күйі
A	Модульдің байланыс мекенжайы

Байланыс деректері

Параметр	Техникалық сипаттама
Байланыс жүйесі	SPA шинасы
Модуль мекенжайы	1-ден 254-ке дейін
Деректерді беру жылдамдығы	4800 немесе 9600 бод
Оқиғалар туралы есеп беру	Қолдау көрсетіледі
Қашықтан оқу	Қолдау көрсетіледі
Қашықтан баптау	Құпиясөзбен қолдау көрсетіледі
Құпиясөз диапазоны	1-ден 999-ға дейін

Оқиға кодтары

Код	Оқиға
E1	Гармоникаларды блоктау
E2	Гармоникаларды блоктауды қалпына келтіру
E3	Ажырату
E4	Ажыратуды қалпына келтіру
E50	Қайта іске қосу
E51	Оқиғалар тіркелімі толып кетті
E52	Деректер байланысының уақытша бұзылуы
E53	Модульден жауап жоқ
E54	Модуль қайта жауап береді

Трансформатордың векторлық тобын сәйкестендіру

SPCD 3C21 switchgroup SG1 арқылы трансформатордың векторлық тобын таңдаулы түрде сәйкестендіруді қамтамасыз етеді.

Реле қолдау көрсетілетін конфигурациялар үшін сыртқы аралық трансформаторларды қажет етпей, жоғары және төмен кернеу токтары арасындағы фазалық ығысуды өтейді.

Параметр трансформатордың нақты векторлық тобына және ТТ қосылымының конфигурациясына сәйкес келуі тиіс.

Орнату және іске қосу

SPCD 3C21 L1 фазасы үшін қолданылатынын тексеріңіз.
Үш фазалы схема қолданылатын жерде SPCD 3C22 және SPCD 3C23 тағайындауларын растаңыз.
Қолданыстағы модульді ауыстырмас бұрын барлық SG1 селекторының позицияларын жазып алыңыз.
SG1 параметрін орнатпас бұрын трансформатордың векторлық тобын және ТТ қосылымын растаңыз.
Жоғары және төмен кернеу жақтарындағы ТТ коэффициентінің түзетулерін орнатылған ток трансформаторларына сәйкес орнатыңыз.
Негізгі іске қосылу мәнін, іске қосылу коэффициентін, гармоникалық тежеуді және жоғары шекті параметрлерді тексеріңіз.
Қызмет көрсету алдында BS IN, BS OUT, TS және өзін-өзі бақылау функцияларын тексеріңіз.
Қашықтан байланыс қолданылатын жерде SPA байланыс мекенжайы мен бод жылдамдығын тексеріңіз.

Ауыстыру ескертпелері

Ауыстыру кезінде SPCD 3C21 фазасының нақты белгіленуін сәйкестендіріңіз.
SPCD 3C21, SPCD 3C22 және SPCD 3C23 тиісінше L1, L2 және L3 фазаларына тағайындалған.
Бастапқы қондырғыдағы SG1 векторлық тобы мен блоктау таңдауларын сақтаңыз.
Қолданыстағы релены алып тастамас бұрын қорғау параметрлері мен SPA байланыс параметрлерін сақтаңыз.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What is the ABB SPCD 3C21?

The ABB SPCD 3C21 is a biased single-phase differential relay module designed for phase L1 transformer differential protection.

What is the difference between SPCD 3C21, 3C22, and 3C23?

ABB assigns SPCD 3C21 to phase L1, SPCD 3C22 to phase L2, and SPCD 3C23 to phase L3 in a three-phase differential protection scheme.

Does the ABB SPCD 3C21 provide transformer inrush blocking?

Yes. The ABB SPCD 3C21 measures the second-harmonic component of differential current and blocks the differential stage when the configured restraint threshold is exceeded.

What is the setting range of the SPCD 3C21 differential stage?

The basic starting value is adjustable from 20 to 50% of rated current. The starting ratio is adjustable from 10 to 50%.

What is the high-set range of the ABB SPCD 3C21?

The instantaneous high-set differential stage is adjustable from 20 to 30 times the relay rated current, with an operating time of 10 to 20 ms.

Does the SPCD 3C21 support remote communication?

Yes. The ABB SPCD 3C21 supports SPA bus communication for event reporting, measured data, settings, recorded values, and remote setting functions.
