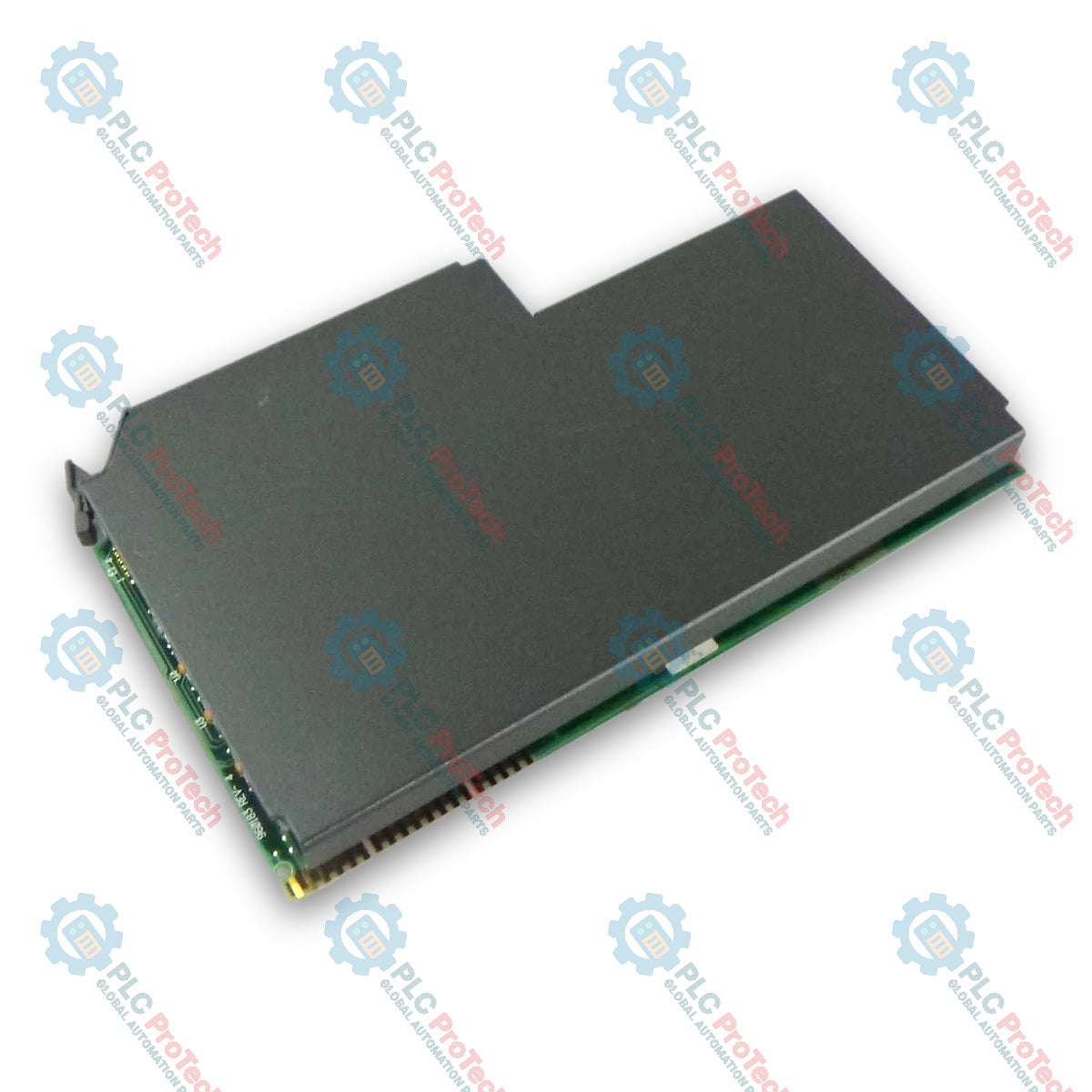

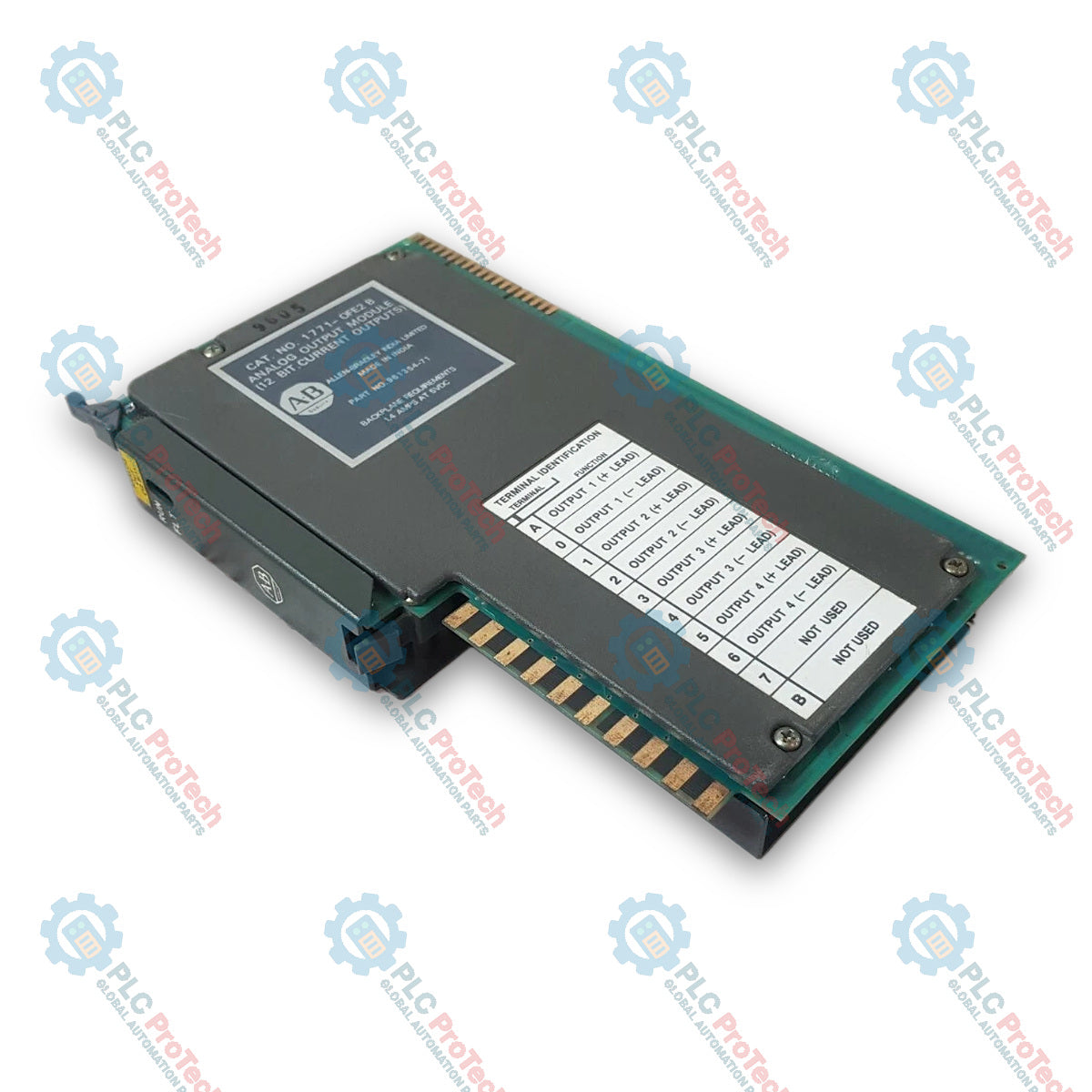

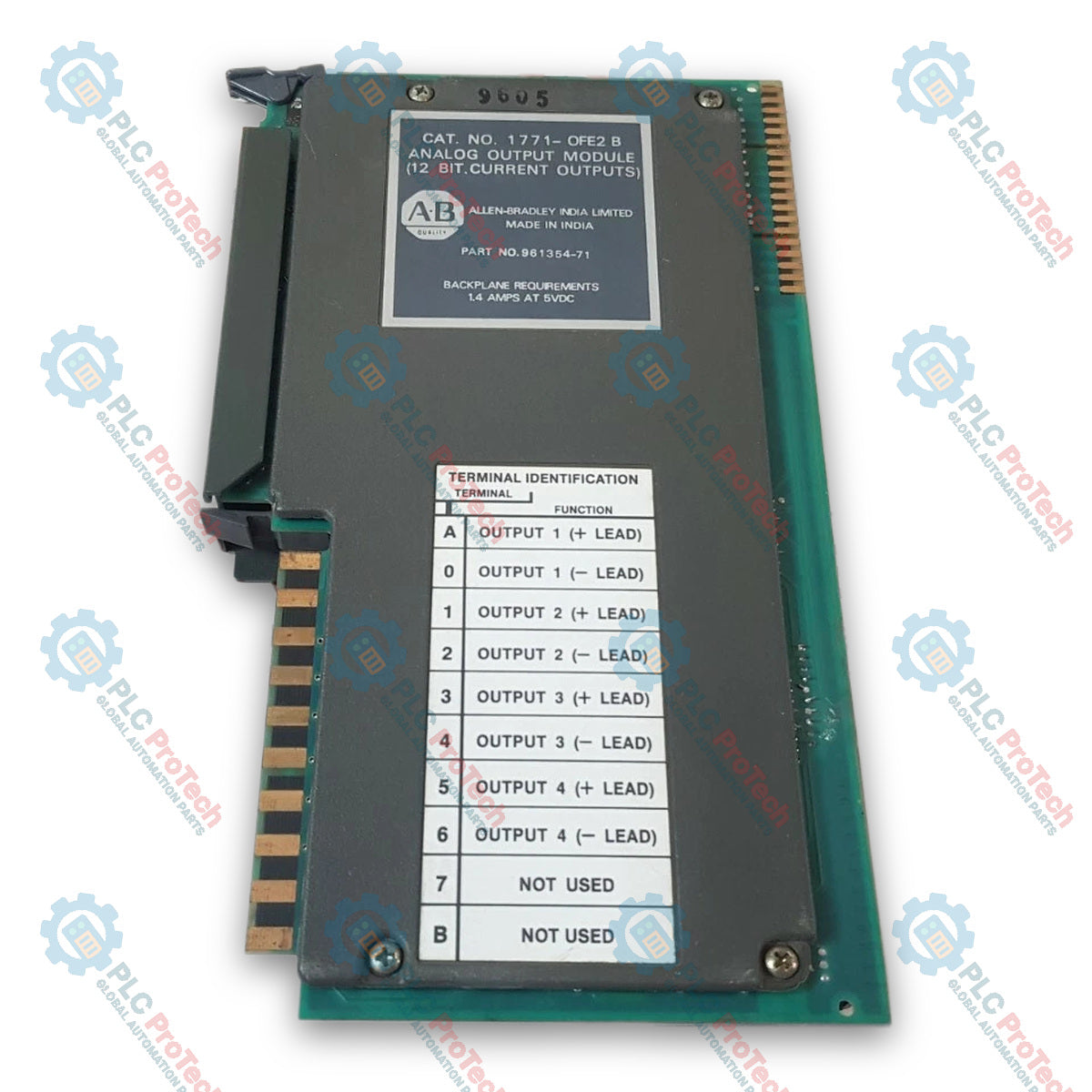

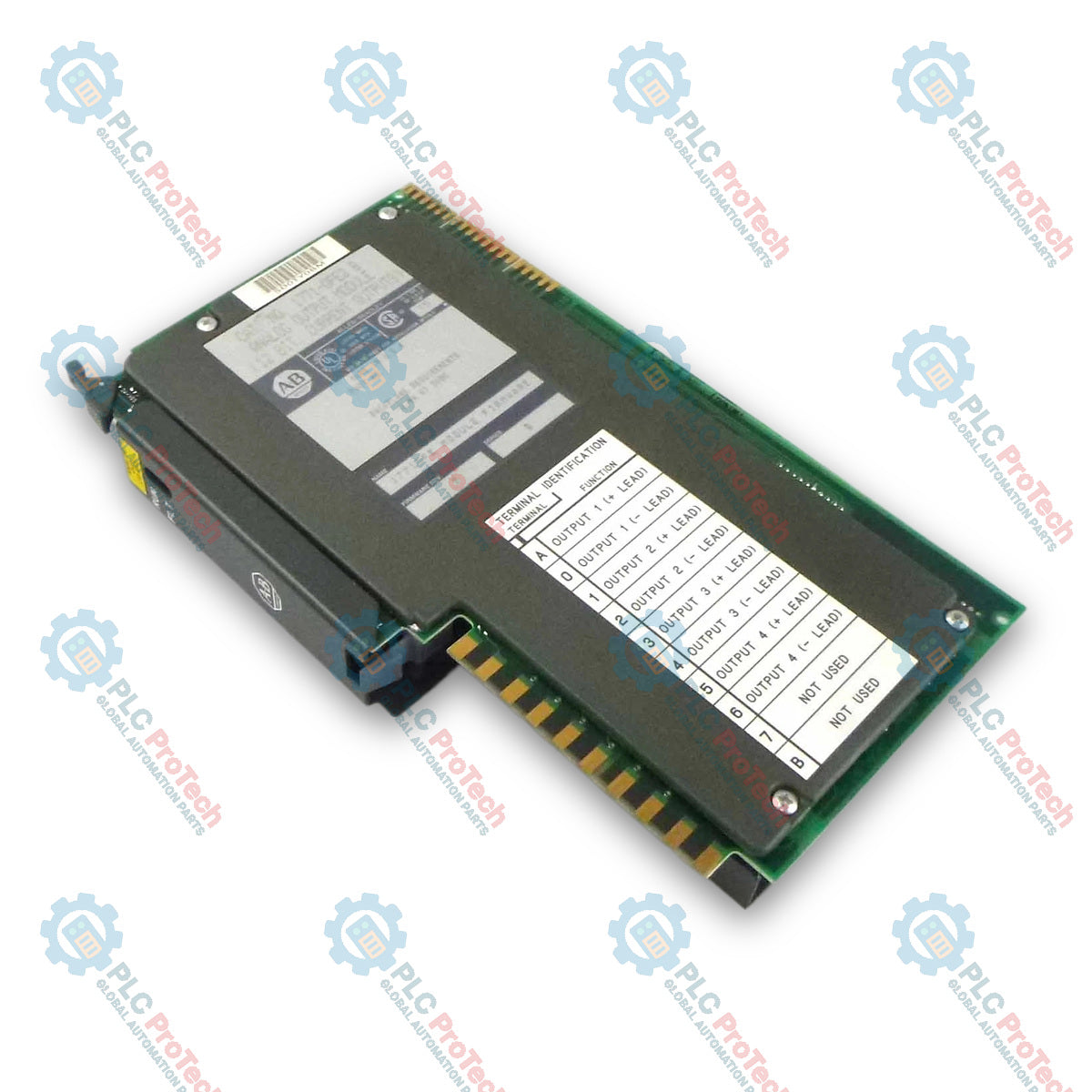

Allen-Bradley 1771-OFE2 PLC-5 аналогтық шығыс модулі

Сипаттамасы

Allen-Bradley 1771-OFE2 (A және B сериялары) — PLC-5 / 1771 енгізу/шығару шассиі жүйесіне арналған, бір слотты интеллектуалды аналогтық шығыс модулі. Оның зауытта 4–20 мА шығыс сигналына орнатылған, жеке оқшауланған төрт (4) дифференциалды ток арнасы бар. Модуль екілік, толықтауыш кодтағы екілік немесе 4 таңбалы екілік кодталған ондық (BCD) форматтары арқылы берілетін цифрлық деректерді пропорционалды аналогтық шығыс сигналдарына түрлендіреді. Ол шикі технологиялық мәндерді Цельсий градусы, Фаренгейт градусы, минутына галлон немесе шаршы дюймге фунт сияқты стандартты инженерлік өлшем бірліктеріне автоматты түрде түрлендіре алады.

1771-OFE2 модулі айнымалы жиілікті жетектер (VFD), демпферлер, жалюзилер және басқару клапандары сияқты соңғы басқару элементтерін (FCE) басқару үшін кеңінен қолданылады. Ол сондай-ақ тұйық контурлардағы PID контроллерінің шығысын орындауға немесе технологиялық айнымалыларды сигнал оқшаулағыштарына, панельдік өлшеуіштерге, таспалы тіркеуіштерге және деректер тіркеуіштеріне қайта беруге өте қолайлы. Тікелей енгізу/шығару артқы шинасынан қоректенетіндіктен, сыртқы қуат көзі қажет емес және конфигурациялау мен диагностикалық есеп беру үшін блоктық тасымалдау бағдарламалауын (BTW/BTR) қолдайды.

Мүмкіндіктері

• Оқшауланған 4 арна: Жеке оқшауланған 4 дифференциалды ток шығысы бар (1000 V тұрақты ток / 1500 V оптоэлектрондық оқшаулау).
• Ток шығысының диапазоны: Зауытта 4–20 мА тұрақты ток диапазонына орнатылған.
• Икемді деректер пішімдері: 12 биттік табиғи екілік, BCD немесе толықтауыш кодтағы екілік пішімдерді қолдайды, масштабтау диапазоны ±9999 мәніне дейін.
• Борттық инженерлік өлшем бірліктері: Шикі деректерді тікелей °C, °F, GPM немесе PSI сияқты өлшем бірліктеріне түрлендіреді.
• Артқы шинадан қоректену: Тек шассидің 1,5 A @ 5 V тұрақты токты артқы шина қуатымен жұмыс істейді; сыртқы қуат көзі қажет емес.
• Жылдам әрекет ету: DAC тұрақтану уақыты ең көбі 0,8 мс, ал арналарды сканерлеуді жаңарту уақыты қысқа.
• Ақау кезіндегі қауіпсіз режимдер: Байланыс үзілген жағдайда Last State шығыс режимін (MAX, MIN, MID немесе HOLD LAST STATE) конфигурациялауға болады.
• Диагностикалық жарықдиодтар: Алдыңғы панельдегі жасыл RUN және қызыл FAULT жарықдиодтары іске қосу кезіндегі кірістірілген өзін-өзі диагностикалау функциясымен жабдықталған.

Қолданылуы

• Айнымалы жиілікті қозғалтқыш жылдамдығы контроллерлерін (VFD) басқару
• Клапандардың, демпферлердің және жалюзилердің қалпын басқару
• Автоматтандырылған PID басқару контурының шығысын орындау
• Панельдік өлшеуіштерге, таспалы тіркеуіштерге және деректер тіркеуіштеріне сигналды қайта беру

Техникалық сипаттамалар

Жергілікті сымдарды жалғау иінтірегінің қосылымдары (1771-WC)

1771-WC сым жалғау иінтірегі жергілікті сымдарды ажыратпай-ақ модульді ауыстыруға мүмкіндік береді.

Орнату нұсқаулары

• Қуатқа қатысты сақтық шарасы: Модульді салмас, шығармас немесе сымдарын жалғамас бұрын артқы шина мен жергілікті сымдар қуатын әрдайым ажыратып, бұғаттап қойыңыз.
• Артқы шина кілттеуі: Модульдің дұрыс бағытталуын қамтамасыз ету үшін жоғарғы коннектордағы 10 және 12 істікшелерінің арасына, сондай-ақ 26 және 28 істікшелерінің арасына артқы шина кілттеу жолақтарын орнатыңыз.
• Шассидегі орны: Модульді 1771 енгізу/шығару шассиінің кез келген бір ұяшығына орнатуға болады. Оны дискретті тығыздығы жоғары модульдермен бір модуль тобына орналастырмаңыз және айнымалы ток немесе жоғары кернеулі тұрақты ток модульдерінің тікелей жанына қоймаңыз.
• Сым жалғау және экрандау: Сигнал желілері үшін экрандалған, бір жұпты Belden 8761 кабелін пайдаланыңыз. Фольгалы экран мен дренаж сымын тек шасси жағына дейін жеткізіп, бір нүктелі жерге тұйықтау шинасына қосыңыз.
• Жергілікті сымдарға арналған иінтірек: 1771-WC сым жалғау иінтірегін шассидің көлденең жолағына бекітіңіз. Клемма бұрандаларын 7–9 фунт-күш·дюйм (0,6–1,1 Н·м) айналдыру моментімен қатайтыңыз.

Сәйкестік және сертификаттар

• CSA сертификаты бар (I класс, 2-бөлім, A, B, C, D топтары: қауіпті немесе қауіпті емес орындар)
• UL тізіміне енгізілген (I класс, 2-бөлім, A, B, C, D топтары: қауіпті немесе қауіпті емес орындар)
• CE таңбасы бар (EN 50081-2 және EN 50082-2 стандарттары бойынша EMC жөніндегі 89/336/EEC директивасы; EN 61131-2 стандарты бойынша төмен кернеу жөніндегі 73/23/EEC директивасы)
