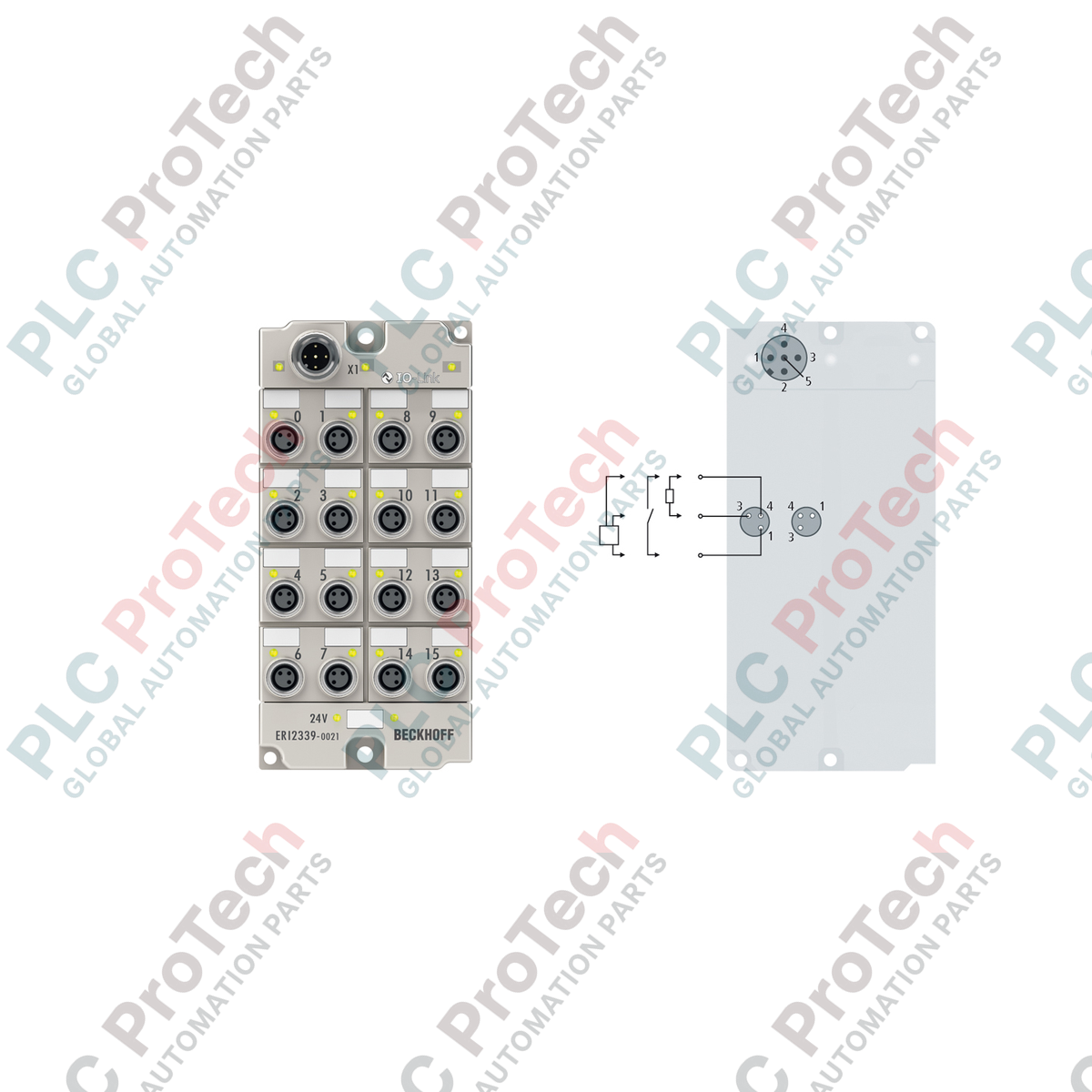

BECKHOFF ERI2339-0021 IO-Link Box

SKU ERI2339-0021

In stock

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: ERI2339-0021
Country of origin:Germany
Product Type: IO-Link модульдері
Payment: T/T, Western Union
Weight: 450g
Dimensions: 60 мм x 126 мм x 26,5 мм
Shipping port: Xiamen
Warranty: 12 months

Сипаттамасы

BECKHOFF ERI2339-0021 - талаптары жоғары өнеркәсіптік ортада таратылған цифрлық сигналдарды өңдеуге арналған, цинктен құйылған IO-Link блогы. IO-Link құрылғысы ретінде жұмыс істейтін бұл модульде кіріс немесе шығыс ретінде жеке конфигурацияланатын 16 цифрлық арна бар. Ол кез келген стандартты IO-Link мастеріне қауіпсіз M12 A-кодталған штекер қосылымы арқылы жалғанып, алаң деңгейінде тиімді байланыс пен параметрлеуді қамтамасыз етеді.

IO-Link B класының спецификациясына сай әзірленген BECKHOFF ERI2339-0021 логика мен қосалқы жүктеме қуатын қолдау үшін оқшауланған қорек жолдарын біріктіреді. Алаңдық сенсорлар мен атқарушы құрылғыларға қосылу 16 M8 бұрандалы ұясы арқылы жүзеге асырылады. Берік металл корпусы жоғары механикалық тұрақтылық пен қоршаған орта әсерінен қорғауды қамтамасыз етеді, сондықтан бұл модульді басқару шкафынсыз тікелей машиналарға орнатуға болады.

Мүмкіндіктері

16 цифрлық арна, олардың әрқайсысын кіріс немесе шығыс ретінде толық конфигурациялауға болады
V1.1 спецификацияларына сәйкес келетін IO-Link B класты байланысы
230,4 кбод (COM3) жоғары жылдамдықты беру
IP65, IP66 және IP67 ену қорғанысы бар берік цинктен құйылған корпус
Қысқа тұйықталудан қорғалған сенсор қуатын тарату және әр шығыс жүктемесін қорғау
Сигналдарды оңтайлы өңдеуге арналған реттелетін кіріс сүзгісінің уақыттары
Қорғаныс басқару шкафынсыз тікелей машинаға орнатуға мүмкіндік беретін ықшам құрылым

Қолданылу салалары

Заманауи құрастыру жүйелеріндегі орталықтандырылмаған кіріс/шығыс сигналдарын өңдеу
Күшті механикалық дірілдер болатын станок жасау және орау желілері
Кеңістік пен салмақ шектеулі роботтың соңғы атқарушы құралына біріктіру
Жергілікті сенсорлар мен атқарушы құрылғыларды таратуды қажет ететін материалдарды өңдеу конвейер жолдары

Техникалық сипаттамалар

Жалпы және физикалық сипаттамалар

Параметр	Спецификация
Өндіруші	BECKHOFF
Модель	ERI2339-0021
Корпус материалы	Цинктен құйылған
Қорғаныс класы	IP65/66/67 (EN 60529 стандартына сәйкес)
Өлшемдері (Е x Б x Т)	60 мм x 126 мм x 26,5 мм
Салмағы	шамамен 450 г
Орнату / бекіту	3,5 мм 2 бекіту тесігі (M3 үшін), 4,5 мм 2 бекіту тесігі (M4 үшін)

IO-Link және электрлік

Параметр	Спецификация
Байланыс протоколы	IO-Link
Спецификация нұсқасы	IO-Link V1.1, B класы
Интерфейс түрі	1 x M12 штекері, A-кодталған
Деректерді беру жылдамдығы	230,4 кбод (COM 3)
Тұтыну тогы (логика)	әдетте L+ көзінен 100 мА
Қосалқы қуат тогы	әдетте 20 мА + жүктеме
Электрлік оқшаулау	L+ - P24: иә

Цифрлық кірістер

Параметр	Спецификация
Кіріс арналарының саны	16-ға дейін (конфигурацияланатын)
«0» сигнал кернеуі	-3-тен +5 V DC-қа дейін (EN 61131-2, 3 түрі)
«1» сигнал кернеуі	11-ден 30 V DC-қа дейін (EN 61131-2, 3 түрі)
Кіріс тогы	әдетте 3 mA (EN 61131-2, 3 түрі)
Кіріс сүзгісінің уақыты	3.0 ms (әдепкі), 0-ден 20 ms-қа дейін реттеледі
Сенсор қорегі	P24-тен, жалпы ең көбі 0.5 A, қысқа тұйықталудан қорғалған

Цифрлық шығыстар

Параметр	Спецификация
Шығыс арналарының саны	16-ға дейін (конфигурацияланатын)
Номиналды жүктеме кернеуі	24 V DC (-15 % / +20 %)
Қолдау көрсетілетін жүктеме түрлері	Омдық, индуктивті, шамдық жүктеме
Шығыс тогының ең жоғары мәні	әр арнаға 0.5 A, жеке қысқа тұйықталудан қорғалған, жалпы ең көбі 4.0 A
Қысқа тұйықталу тогының шегі	max. 1.5 A

Қоршаған орта стандарттары

Параметр	Спецификация
Жұмыс температурасы	-25-тен +60 degC-қа дейін
Сақтау температурасы	-40-тан +85 degC-қа дейін
Дірілге төзімділік	EN 60068-2-6 стандартына сәйкес
Соққыға төзімділік	EN 60068-2-27 стандартына сәйкес
EMC әсерлеріне төзімділік / эмиссия	EN 61000-6-2 / EN 61000-6-4 стандарттарына сәйкес
Рұқсаттар және таңбалар	CE, UL

Қосылымдар / интерфейстер

Модуль кіріктірілген IP67 қосқыштары арқылы далалық деңгеймен және басқару деңгейімен тікелей интерфейс жасайды. Қоршаған ортадан қорғау деңгейін сақтау үшін барлық интерфейстер қақпақпен жабылуы немесе герметизациялануы тиіс.

Интерфейс түрі	Функция
M12 штекері (A-кодталған)	Негізгі IO-Link интерфейсі және қуат көзі қосылымы (Class B), байланысқа, логикалық жүйеге және шығыс жүктемесіне қуат береді.
16 x M8 ұясы	Конфигурацияланатын цифрлық кіріс/шығыс арналары. Бұрандалы қосқыштар стандартты өнеркәсіптік сенсорлар мен атқарушы құрылғыларға физикалық сым қосуға мүмкіндік береді.

Орнату нұсқаулары

Тексеру: Монтаждау алдында модуль корпусын, тығыздағыш сақиналарды және клемма істіктерін физикалық зақымдарға тексеріңіз.
Монтаждау: Құрылғыны машинаның тегіс бетіне тікелей орнатыңыз. Корпусты диаметрі 3.5 мм тесіктер арқылы екі M3 болтпен немесе диаметрі 4.5 мм тесіктер арқылы екі M4 болтпен бекітіңіз.
Қуатты оқшаулау: Кез келген сымдарды орнату немесе ажырату алдында барлық логикалық және далалық қосалқы қорек кернеулерін (L+ және P24) өшіріңіз.
Кабельді қосу: M12 IO-Link Class B мастер желісін қосыңыз. Интерфейстерді герметизациялау үшін сенсорлар мен атқарушы құрылғыларға арналған барлық M8 далалық кабельдерін қолмен мықтап бұраңыз.
Жерге қосу: Мырыштан құйылған металл корпустың жерге қосылған машина жақтауымен төмен кедергілі байланыста болуын қамтамасыз етіп, EMC әсерлеріне төзімділікті сақтаңыз.
Іске қосу: IO-Link жүйесін қуаттандырып, дұрыс IODD конфигурация файлын жүктеңіз және байланыс жылдамдығы 230.4 кбаудқа (COM3) келісілгенін тексеріңіз.

FAQ

BECKHOFF ERI2339-0021 құрылғысының негізгі функциясы қандай?

BECKHOFF ERI2339-0021 - IO-Link құрылғысы ретінде жұмыс істейтін, кіріс немесе шығыс ретінде жеке конфигурациялауға болатын 16 цифрлық арнаны ұсынатын орталықтандырылмаған fieldbus модулі.

BECKHOFF ERI2339-0021 корпусы қандай материалдан жасалған?

BECKHOFF ERI2339-0021 жоғары механикалық төзімділікке арналған, IP65, IP66 және IP67 қорғаныс дәрежелерін қолдайтын берік мырыштан құйылған корпуспен жабдықталған.

BECKHOFF ERI2339-0021 құрылғысына Class A немесе Class B IO-Link master қажет пе?

BECKHOFF ERI2339-0021 цифрлық шығыс жүктемесінің тізбектерін қуаттандыруға қажетті қосымша көмекші қуат желісін (P24) қамтамасыз ететін IO-Link Class B master құрылғысымен жұмыс істеуге арналған.

BECKHOFF ERI2339-0021 құрылғысының цифрлық шығыстары үшін ең жоғары ток мәндері қандай?

BECKHOFF ERI2339-0021 әр арнаға 0,5 A ең жоғары шығыс тогын қолдайды, ал барлық белсенді шығыстар үшін модульдің жиынтық шегі 4,0 A құрайды.

BECKHOFF ERI2339-0021 құрылғысының цифрлық кірістерін сүзгілеуін реттеуге бола ма?

Иә, BECKHOFF ERI2339-0021 құрылғысында әдепкі кіріс аппараттық сүзгісінің уақыты 3,0 мс, оны бағдарламалық құрал конфигурациясы арқылы 0-ден 20 мс-ке дейінгі ауқымда реттеуге болады.
