IC693CHS398

General Electric

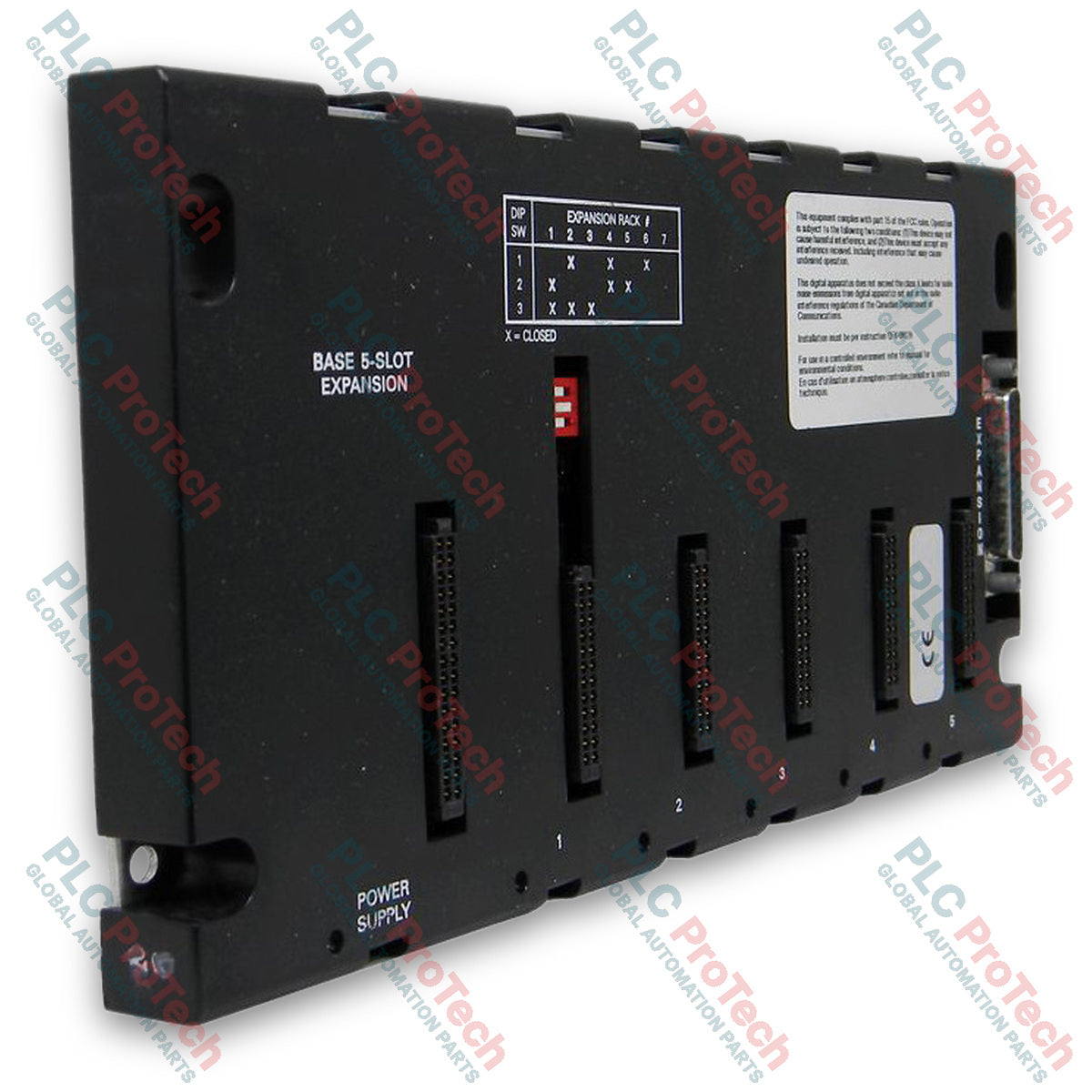

General Electric IC693CHS398 5 ұялы кеңейту базалық тақтасы

SKU IC693CHS398

In stock
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: General Electric
  • Product No.: IC693CHS398
  • Origin United States
  • Product Type: PLC Негізгі тақтайшасы
  • Payment: T/T, Western Union
  • Weight: 1.0 kg
  • Shipping port: Xiamen
  • Warranty: 12 months

Tags

Baseplates Series 90-30

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Technical Datasheet

General Electric IC693CHS398 5 ұялы кеңейту базалық тақтасы

Download Open in new tab
Quantity
Call sales Contact

Product Description

Сипаттамасы

General Electric IC693CHS398 — Series 90-30 бағдарламаланатын логикалық контроллері (PLC) жүйесіне арналған 5 слотты кеңейту базалық тақтасы. Бұл аппараттық компонент қосымша енгізу/шығару және опциялық модульдерге арналған физикалық слоттарды ұсына отырып, қолданыстағы автоматтандыру жүйесінің мүмкіндіктерін кеңейтеді. Таратылған артқы шина архитектурасының бөлігі ретінде жұмыс істейтін IC693CHS398 орталық CPU базалық тақтасына немесе тиісті интерфейс картасымен жабдықталған дербес компьютерге қосылуды қажет етеді.

Оң жақ шетінде орналасқан 25 істікшелі аналық D-тәрізді енгізу/шығару шинасын кеңейту коннекторымен жабдықталған бұл кеңейту базалық тақтасы CPU базалық тақтасынан жалпы кабель ұзындығы ең көбі 50 футқа (15 метрге) дейінгі тізбекті қосылым конфигурацияларын қолдайды. Оның құрамында жүйе адрестеуін дұрыс орнатуға арналған арнайы Rack Number Selection DIP қосқышы бар және стандартты Series 90-30 қуат көздері мен модульдік аппараттық құралдарымен үйлесімді.

Мүмкіндіктері

  • Series 90-30 енгізу/шығару және опциялық модульдеріне арналған 5 физикалық слот ұсынады
  • Қосымша базалық тақталарды жалғауға арналған кіріктірілген 25 істікшелі аналық D-тәрізді енгізу/шығару шинасын кеңейту коннекторы
  • Жүйелік тіректі дәл адрестеуге арналған кіріктірілген Rack Number Selection DIP қосқышы
  • Стандартты Series 90-30 қуат көздерімен және тірекке орнатылатын аппараттық құралдармен үйлесімді
  • Жүйеде белгіленген CPU шектеріне дейін көп деңгейлі кеңейтуді қолдайды (CPU моделіне байланысты 4 немесе 7 кеңейту тірегіне дейін)

Қолданылуы

  • Өнеркәсіптік автоматтандыру және дискретті өндірісті басқару жүйелері
  • Енгізу/шығару тіректерін таратып орналастыруды қажет ететін технологиялық процестерді басқару жүйелерін кеңейту
  • Қолданыстағы GE Series 90-30 PLC қондырғыларының жүйелік мүмкіндіктерін арттыру
  • Сигнал модульдерін модульдік қашықтан орнатуды қажет ететін машиналарды автоматтандыру

Техникалық сипаттамалары

Параметр Сипаттамасы
Өндіруші General Electric
Өнім сериясы Series 90-30
Каталог нөмірі / моделі IC693CHS398
Модуль түрі 5 слотты кеңейту базалық тақтасы
Слоттардың жалпы саны 5 слот (CPU-ға арналмаған слоттар)
Кеңейту интерфейсі 25 істікшелі аналық D-тәрізді енгізу/шығару шинасы коннекторы
Адрестеу Rack Number Selection DIP қосқышы
CPU-ға дейінгі кабельдің максималды қашықтығы 50 фут (15 метр), жүйеаралық қосылымдардың жалпы ұзындығы
Шығарылған ел Америка Құрама Штаттары

Қосылымдар / интерфейстер

  • Енгізу/шығару шинасын кеңейту коннекторы: Алдыңғы базалық тақталарға қосылуға немесе келесі тіректерге жалғануға арналған оң жақтағы 25 істікшелі аналық D-тәрізді коннектор.
  • Тірек нөмірінің қосқышы: Series 90-30 жүйесіндегі нақты тірек идентификациясының нөмірін конфигурациялауға арналған қолжетімді DIP қосқышы.
  • Қуат көзі слоты: Стандартты Series 90-30 қуат көзі модульдеріне арналған кіріктірілген слот.
  • Модуль слоттары: Дискретті енгізу/шығару, аналогтық енгізу/шығару және көптеген опциялық модульдерді қабылдайтын бес слот (CPU базалық тақталарын қажет ететін PCM, ADC, BEM330 және CMM сияқты арнайы интеллектуалды модульдерден басқа).

Орнату нұсқаулары

  • IC693CHS398 дербес құрылғы ретінде жұмыс істей алмайды және 25 істікшелі кеңейту кабелі арқылы CPU басқаратын жүйеге қосылуы тиіс.
  • Электрлік шудың және байланыс ақауларының алдын алу үшін барлық кеңейту базалық тақталары мен қосылған жабдықтың сенімді ортақ жерге тұйықталғанын қамтамасыз етіңіз.
  • PCM, ADC, BEM330 және CMM сияқты интеллектуалды опциялық модульдердің кеңейту тіректеріне емес, тек CPU базалық тақталарына орнатылғанын тексеріңіз.
  • Қуатты қоспас бұрын Rack Number Selection DIP қосқышын жүйе конфигурациясы бағдарламалық құралының талаптарына сәйкес дұрыс орнатыңыз.
Shipping & Returns

Global Express Shipping

  • Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
  • Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
  • Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

  • 30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
  • 12-Month Warranty: Every industrial component is backed by our technical warranty.
FAQ
What is the primary function of the General Electric IC693CHS398 baseplate?
The General Electric IC693CHS398 is a 5-slot expansion baseplate engineered to extend the physical capacity of a Series 90-30 PLC system. It provides mounting space for additional discrete, analog, and option modules to scale industrial automation operations. This hardware operates as part of a distributed backplane architecture connected back to a central CPU.
How does the General Electric IC693CHS398 connect to the PLC system?
The General Electric IC693CHS398 utilizes an integrated 25-pin female D-type I/O bus expansion connector located on its right side. This port allows daisy-chain configurations using expansion cables up to a maximum total distance of 50 feet from the CPU baseplate. Installers must also configure the built-in Rack Number Selection DIP switch for accurate system rack addressing.
Can intelligent option modules be installed in the General Electric IC693CHS398?
No, the General Electric IC693CHS398 cannot accept dedicated intelligent option modules like PCM, ADC, BEM330, and CMM units. Those specialized modules must be installed exclusively in standard CPU baseplates. However, the expansion rack fully supports standard Series 90-30 power supplies and most standard I/O hardware.
What power supplies are compatible with the General Electric IC693CHS398?
The General Electric IC693CHS398 is fully compatible with standard Series 90-30 power supplies mounted directly onto the baseplate. It requires a dedicated power source since it functions as a distributed rack within the automation network. Proper grounding and correct DIP switch addressing must be verified prior to applying power.
