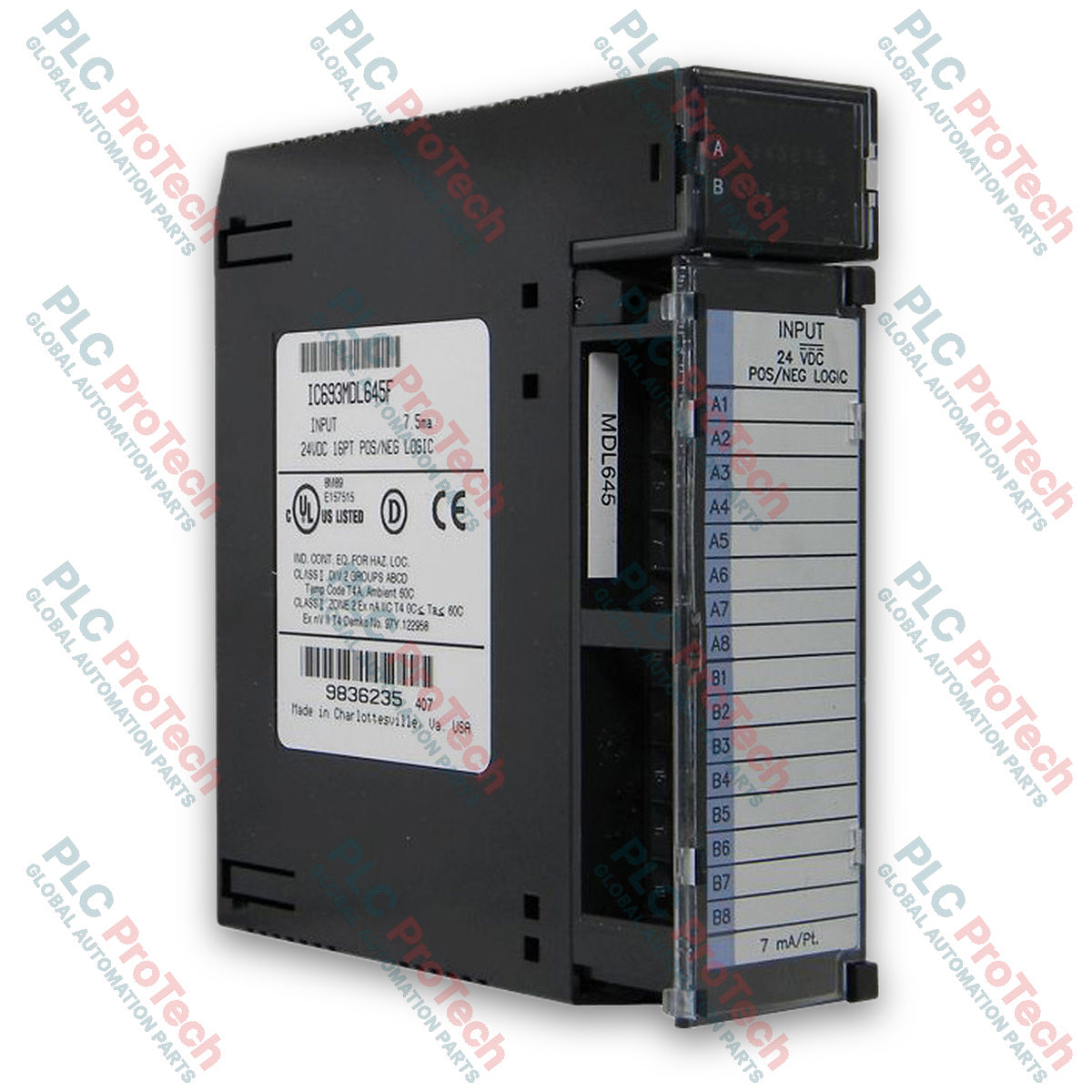

General Electric IC693MDL645 Series 90-30 24 вольт тұрақты токтың оң/теріс логикалық кіріс модулі

SKU IC693MDL645

In stock

12-month warranty
Free returns within 30 days

Manufacturer: General Electric
Product No.: IC693MDL645
Origin United States
Product Type: PLC кіріс модулі
Payment: T/T, Western Union
Weight: 0.25 kg
Dimensions: 12.7 x 7.6 x 3.5 cm
Shipping port: Xiamen
Warranty: 12 months

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Quantity

Call sales Contact

Product Description

Сипаттамасы

General Electric IC693MDL645 — Series 90-30 бағдарламаланатын логикалық контроллері (PLC) платформасына біріктіруге арналған, 16 нүктелі, 24 вольт тұрақты токтағы оң/теріс логикалы кіріс модулі. Бұл модуль механикалық батырмаларды, шекті ажыратқыштарды және электрондық жақындау датчиктерін қоса алғанда, пайдаланушы ұсынатын далалық құрылғылардың кең ауқымына сәйкес келетін кіріс сипаттамаларына ие. Жеке кіріс нүктесіне ағатын ток PLC кіріс күйі кестесіндегі (%I) сәйкес логикалық күйді жаңартады.

Далалық кіріс құрылғыларына арналған қуатты сыртқы пайдаланушы көзі арқылы немесе үйлесімді Series 90-30 қуат көздеріндегі оқшауланған 24 VDC қуат беру клеммалары (+24V OUT және 0V OUT) арқылы беруге болады. Құрылғы Series 90-30 жүйесіндегі 5 слотты немесе 10 слотты базалық тақтадағы кез келген бос енгізу/шығару слоты- на тікелей орнатылады және төмен кернеулі жұмысты білдіретін көк түсті кодталған есік жапсырмасын пайдаланады.

Мүмкіндіктері

Ортақ қуат кірісі клеммасы бар бір топқа біріктірілген 16 дискретті кіріс нүктесін ұсынады.
Далалық құрылғыларды икемді жалғау үшін оң және теріс логикалы кіріс сипаттамаларын қолдайды.
Модульдің жоғарғы жағында орналасқан екі көлденең қатардағы жасыл жарықдиодты индикаторлармен (барлығы 16) жабдықталған; олар A1-A8 және B1-B8 нүктелерінің нақты уақыттағы ҚОСУЛЫ/ӨШІРУЛІ күйін бақылайды.
Тізбекті сәйкестендіруді жазуға және ішкі электрлік сұлбаларды көруге арналған қайтымды кірістірмесі бар топсалы есікті қамтиды.
Далалық тізбек пен логикалық артқы панель арасында 1500 V оқшаулауды қамтамасыз етеді.

Қолданылуы

Өнеркәсіптік автоматтандыру және процестерді басқару жүйелеріндегі дискретті сигналдарды бақылау.
Машиналарды басқару панельдеріндегі батырмаларды, ауыстырып-қосқыштарды және шекті ажыратқыштарды жалғау.
Электрондық жақындау датчиктері мен фотоэлектрлік детекторлардан келетін күй сигналдарын бақылау.
Зауыттық автоматтандыру жүйелерін жаңарту және бұрынғы Series 90-30 PLC архитектураларына техникалық қызмет көрсету кезінде ауыстыру.

Техникалық сипаттамалары

Параметр	Сипаттамасы
Өндіруші	General Electric
Каталог нөмірі / моделі	IC693MDL645
Өнім платформасы	Series 90-30 PLC
Номиналды кернеу	24 VDC
Кіріс кернеуінің диапазоны	0-ден +30 VDC-ке дейін
Модульдегі кірістер саны	16 кіріс (бір ортақ клеммасы бар 1 топ)
Оқшаулау	Далалық және логикалық жақтар арасында 1500 V
Кіріс тогы	Номиналды кернеуде әдетте 7 mA
Қосулы күйдегі кернеу	11.5-30 VDC
Өшірулі күйдегі кернеу	0-ден +5 VDC-ке дейін
Қосулы күйдегі ток	Кемінде 3.2 mA
Өшірулі күйдегі ток	Ең көбі 1.1 mA
Жауап беру уақыты (қосылу және өшу)	Әдетте 7 ms
Артқы панельдің қуат тұтынуы (5V)	5V шинасынан ең көбі 80 mA (барлық кіріс қосулы кезде)
Артқы панельдің қуат тұтынуы (24V)	Оқшауланған 24V шинасынан немесе пайдаланушы қуат көзінен 125 mA
Шығарылған елі	Америка Құрама Штаттары

Қосылымдар / интерфейстер

Далалық клеммалар: 1-ден 20-ға дейінгі далалық сым қосу нүктелерін, соның ішінде арнайы 24V OUT және 0V OUT қуат клеммаларын қолдайтын алынбалы клеммалық блок қосылымдары.
Артқы панель коннекторы: Базалық тақтаның енгізу/шығару слоттарына тікелей орнатуға арналған стандартты Series 90-30 шина коннекторының интерфейсі.
Күй индикаторлары: Жеке нүктелердің логикалық күйін көрсетуге арналған екі қатарға (A1-A8 және B1-B8) орналастырылған 16 жасыл жарықдиодты индикатор.

Орнату нұсқаулары

Модульді салмас немесе шығармас бұрын Series 90-30 базалық тақтасындағы бүкіл тірек қуатының ажыратылғанына көз жеткізіңіз.
Модульді стандартты 5 слотты немесе 10 слотты Series 90-30 базалық тақтасындағы кез келген бос енгізу/шығару слоты- на орнатыңыз.
Сымдарды жалғау кезінде далалық құрылғы полярлығы таңдалған оң немесе теріс логика конфигурациясына сәйкес келетінін тексеріңіз.
Сыртқы далалық қуатты тиісті кіріс клеммаларына жалғаңыз немесе ток шектеулерін сақтай отырып, базалық тақтадағы қуат көзінің шығыс клеммаларын пайдаланыңыз.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What PLC platform is the IC693MDL645 designed for?

The IC693MDL645 is designed specifically for the General Electric Series 90-30 Programmable Logic Controller (PLC) platform and mounts into any standard I/O slot on 5-slot or 10-slot baseplates.

How many input points does this module provide?

This module provides 16 discrete input points arranged in a single group with a common power input terminal.

Does the IC693MDL645 support positive and negative logic?

Yes, the module is designed with input characteristics that accommodate either positive or negative logic field wiring configurations.

What is the nominal rated voltage for the inputs?

The module is rated for 24 volts DC, with an operational input voltage range from 0 to +30 VDC.

How are input point statuses displayed?

Point status is displayed via 16 green LED indicators arranged in two horizontal rows at the top of the module, labeled A1 through A8 and B1 through B8.
