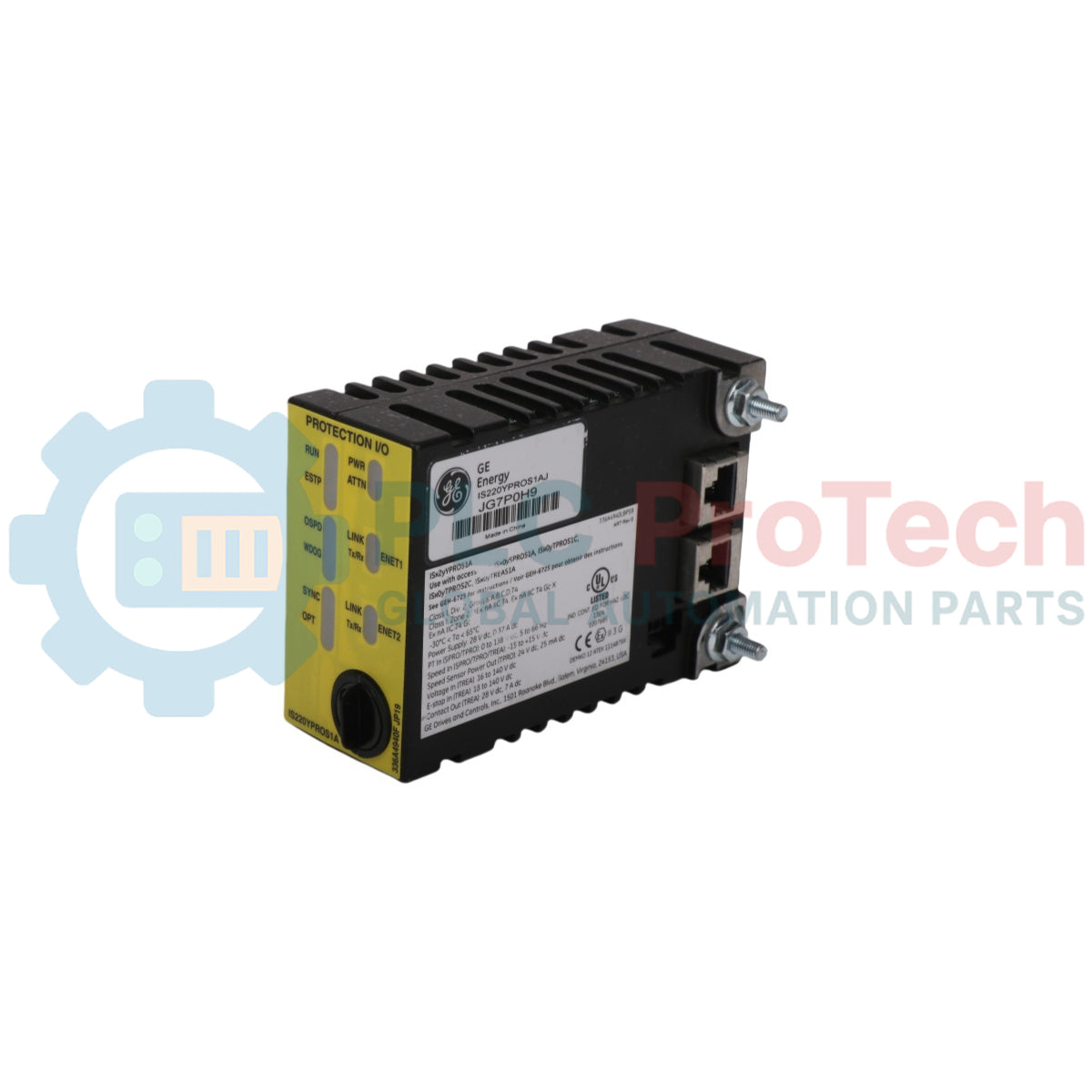

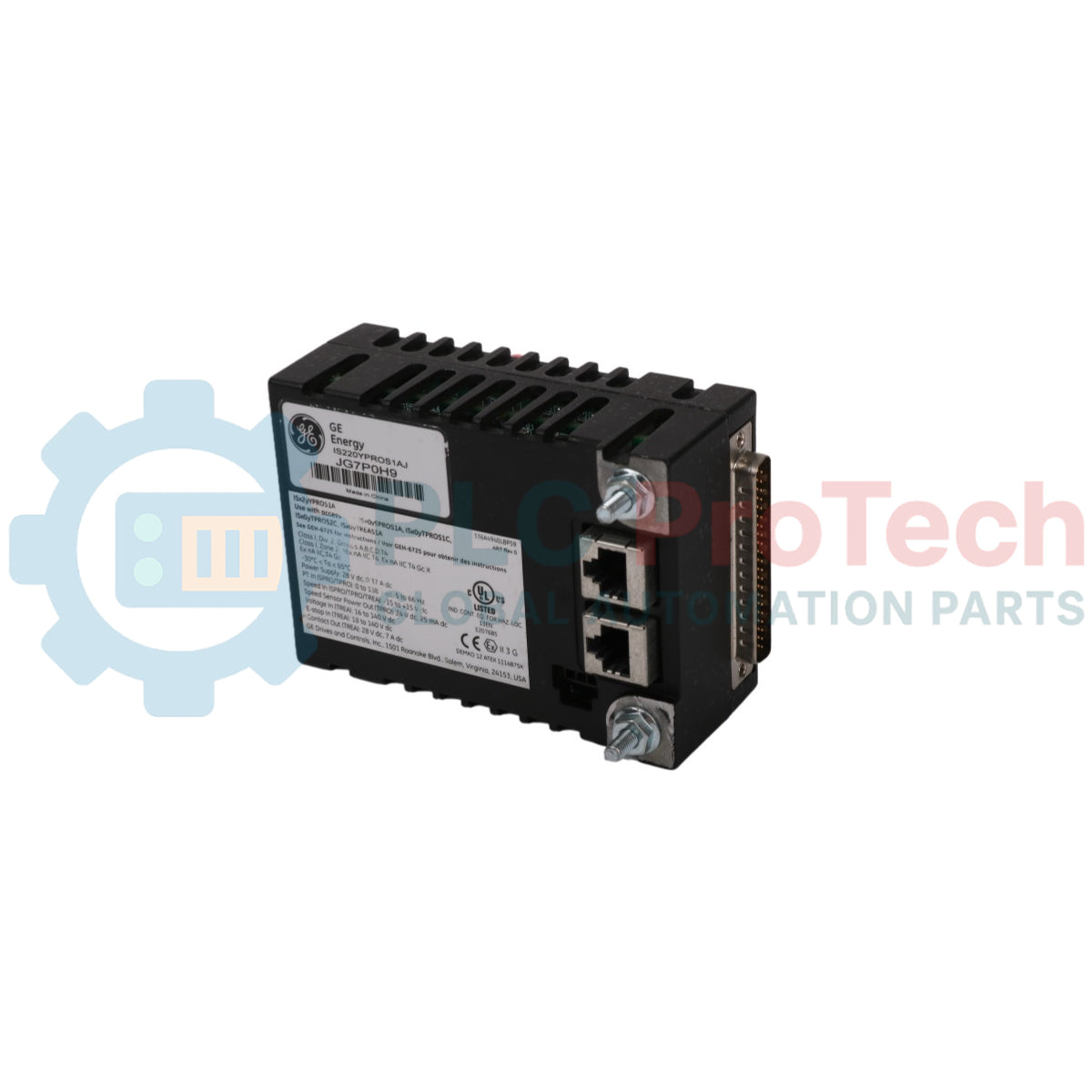

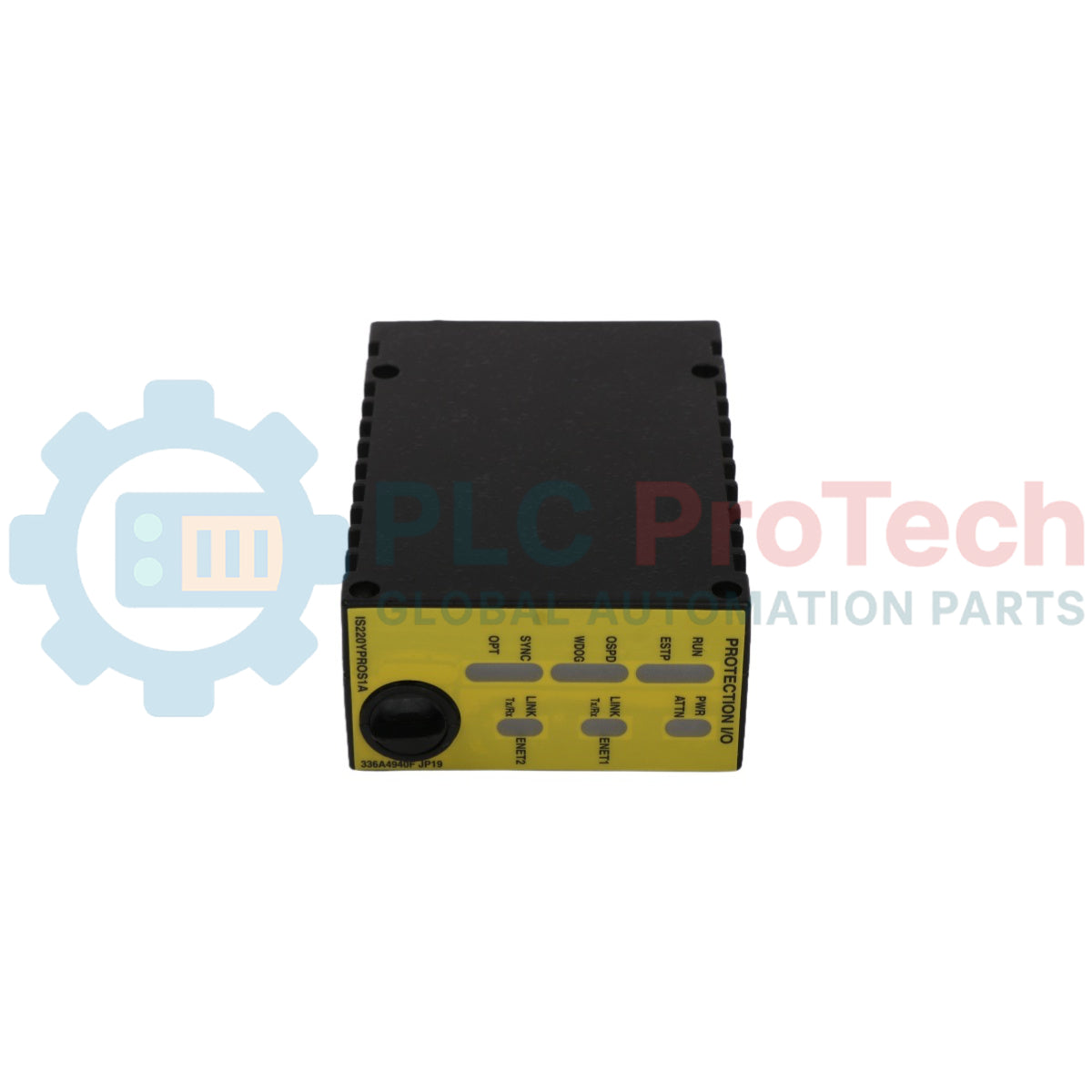

General Electric IS220YPROS1AJ Mark VIeS турбинаны резервтік қорғау енгізу/шығару модулі

SKU IS220YPROS1AJ

In stock

12-month warranty
Free returns within 30 days

Manufacturer: General Electric
Product No.: IS220YPROS1AJ
Country of origin:United States
Product Type: Турбинаны резервтік қорғау енгізу/шығару модулі
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 360g
Dimensions: 45 мм x 120 мм x 155 мм (W x Б x Т)
Shipping port: Xiamen
Warranty: 12 months

Сипаттамасы

IS220YPROS1AJ Mark VIeS басқару жүйесі сериясындағы турбинаны қорғаудың резервтік енгізу/шығару модулі ретінде жұмыс істейді. Бұл модуль тәуелсіз резервтік артық жылдамдықтан қорғау контуры ретінде жұмыс істеуге арналған және сыртқы электр желісі шинасымен генераторды синхрондауды басқару үшін екінші тексеру тізбегімен бірге қолданылады. Сонымен қатар, IS220YPROS1AJ негізгі станциялық басқару архитектурасының жұмыс күйін бақылауға арналған арнайы, автономды бақылаушы процесс контурын қамтамасыз етеді. Кіріктірілген Ethernet желі порттарымен жабдықталған бұл құрылғы жүйенің басқару модульдерімен екі бағытты IONet байланысын тікелей жүзеге асырады және диагностикалық жарық диодтары арқылы байланыс күйінің нақты уақыттағы жаңартуларын көрсетеді. Негізгі баспа схемасы жинағында күрделі өнеркәсіптік панельдердегі жабдықтың жұмысын сақтау үшін ПХД-ны қорғауға арналған арнайы жабын түрі қолданылған.

Мүмкіндіктері

Негізгі басқару жүйесінің жұмысына тәуелсіз толық дербес аппараттық резервтік қабатты қалыптастырады.
Артық жылдамдықтан қорғаудың дискретті алгоритмдерін және генератор шинасын синхрондаудың қосымша тексерулерін орындайды.
Негізгі басқару модульдерінің өңдеу күйлерін бағалауға арналған арнайы бақылау механизмін қамтиды.
IONet далалық шинасы инфрақұрылымымен жылдам байланыс орнатуды қолдайтын қос физикалық Ethernet коннекторын қамтиды.
Желілік байланыстардың жұмыс күйі туралы нақты уақыттағы ақпарат беретін жергілікті диагностикалық жарық диодтарымен жабдықталған.
Схеманың құрылымдық тозуын болдырмау үшін ПХД-ны қорғауға арналған арнайы жабын түрін пайдаланады.

Қолданылуы

Турбинаны қорғаудың резервтік жүйелері: ауыр өнеркәсіптік турбиналарда артық жылдамдықтан қорғау блокировкаларын және қосымша апаттық ажыратуды қамтамасыз етеді.
Генераторды синхрондау контурлары: негізгі ажыратқыштарды электр желісіне қоспас бұрын кернеу мен жиілік күйін тексереді.
Тәуелсіз қауіпсіздік бақылаушылары: Mark VIeS қауіпсіздік аспаптары қолданылатын архитектуралардағы негізгі өнеркәсіптік контроллердің жұмысын бақылайды.

Техникалық сипаттамалары

Параметр	Мәні
Өндіруші	GE Energy
Бөлшек нөмірі	IS220YPROS1AJ
Өнім түрі	Турбинаны қорғаудың резервтік енгізу/шығару модулі
Сериясы	Mark VIeS
Турбинаны қорғау енгізу/шығару күйі	Резервтік деңгей
Негізгі құрылғы жабыны	ПХД-ны қорғаудың арнайы түрі (S)
Сыртқы қуат көзіне қойылатын талап	28 V dc
Қатысты құрылғы	IS220PPROS1B
Қоршаған орта температурасының ауқымы	-30-дан + 65 Цельсийге дейін
Жеткізу кезіндегі салмағы	0.8 lb (0.36 KG)
Шамамен өлшемдері (W x H x D)	45 mm x 120 mm x 155 mm

Қосылымдар/интерфейстер

Интерфейс түрі	Функциясы
Ethernet қосылымдары	IONet байланыс контурлары үшін қос желілік арнаны қамтамасыз етеді
Күй жарық диодтары	Жергілікті желілік интерфейстердің диагностикалық күйін көрнекі түрде көрсетеді

Орнату нұсқаулары

Қорғау модулін оған сәйкес клеммалық негізге орнатпас бұрын барлық сыртқы қуат кірістерін оқшаулап, белсенді желілерді өшіріңіз.
Модульдің нақты клеммалық орналасуға дұрыс конфигурацияланғанына көз жеткізіңіз: мысалы, simplex protection (SPRO) клеммалық тақталарына орнатылатын үштік модульдік резервтік (TMR) конфигурациялары, бір TPROS#C клеммалық негіздері немесе авиациялық туынды жүйелерге арналған арнайы TREA тақталары.
Ішкі процессорлық тақталарға 28 V dc сыртқы қуатының тұрақты таратылуын қамтамасыз ету үшін барлық қосылым элементтерін мықтап бекітіңіз.
Компоненттердің мерзімінен бұрын істен шығуын болдырмау үшін панельдегі қоршаған орта температурасын белгіленген -30-дан + 65 Цельсийге дейінгі ауқымда ұстаңыз.

FAQ

Сақтық көшірмені қорғау модулі негізгі контроллердің күйіне тәуелді ме?

Жоқ, құрылғы негізгі басқару жүйесінен толық тәуелсіз жұмыс істейді, сондықтан негізгі контроллерде қате орын алса да, қорғау алгоритмдері жұмысын жалғастырады.

Құрылғы турбинаны басқару контурында қандай негізгі функцияларды орындайды?

Құрылғы тәуелсіз айналу жиілігінің артуынан қорғау жүйесі ретінде жұмыс істейді, генератордың резервтік синхрондалуын тексеруді орындайды және негізгі контроллерді автоматты бақылауға арналған watchdog мониторинг циклін іске қосады.

Бұл жабдық қандай терминалдық тақтаны орнату конфигурацияларын қолдайды?

Модуль әдетте TMR конфигурациясындағы үш блок арқылы қолданылады: олар бөлек simplex protection (SPRO) тақталарына, бір TPROS#C терминалдық тақтасына немесе aero-derivative trip қолданбалары үшін тікелей TREA тақтасына орнатылады.

Құрылғының схема тақталарына қандай қорғаныс қолданылады?

Жабдық жинағы күрделі қоршаған орта жағдайларына төтеп беруге арналған арнайы үлгідегі баспа схемасын қорғау жабынымен жасалған.
