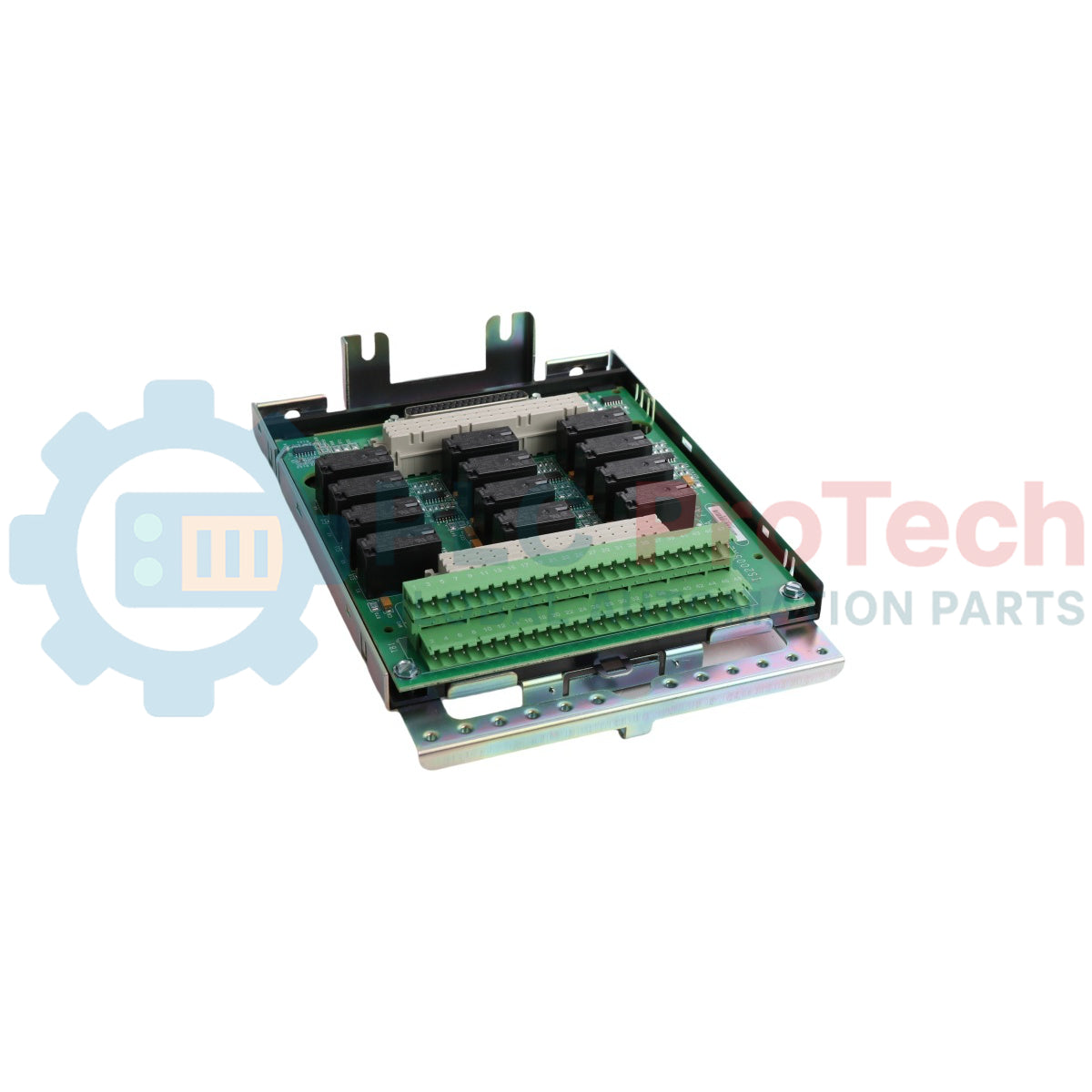

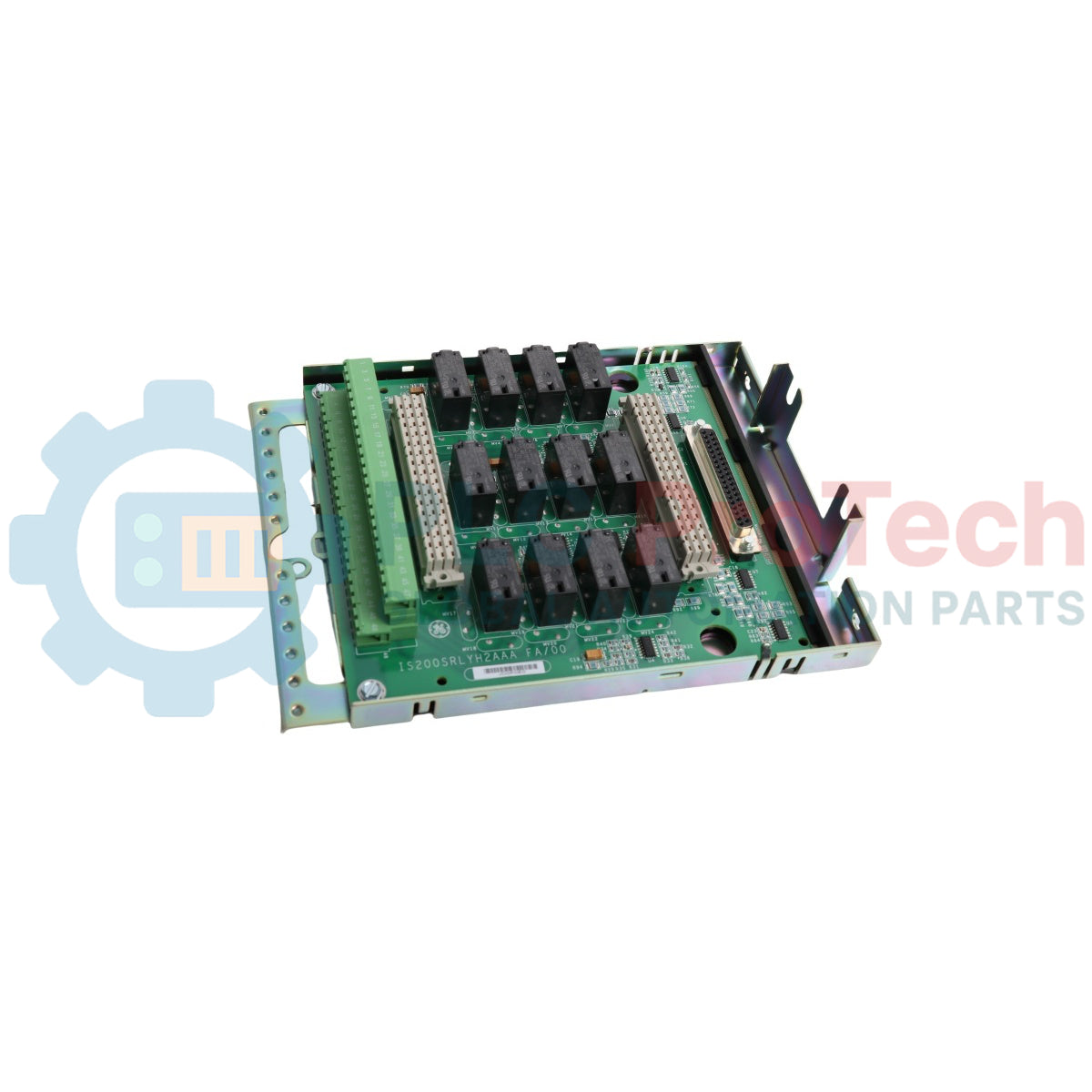

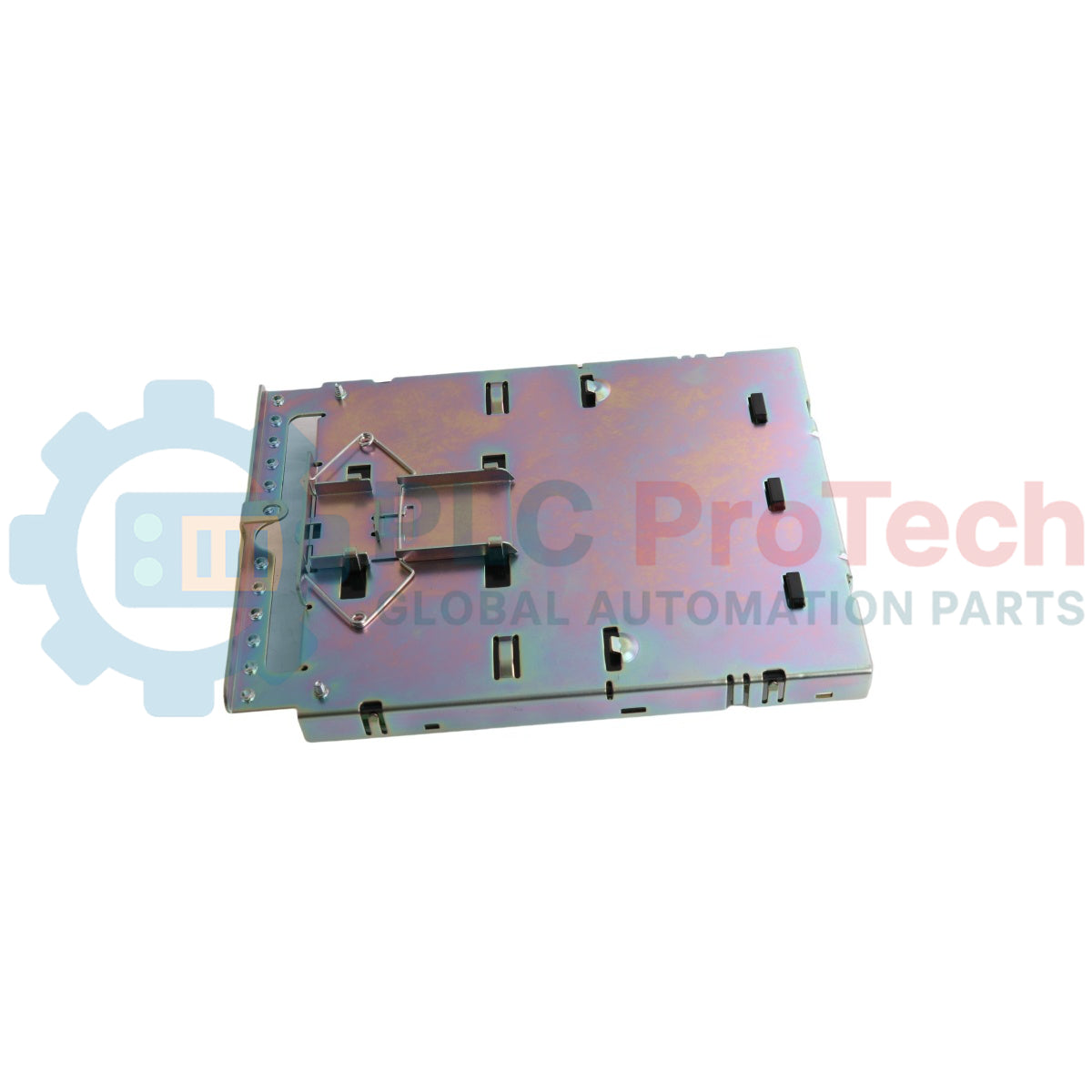

General Electric IS230SNRLH2A Mark VIe дискретті шығыс модулі

SKU IS230SNRLH2A

In stock

12-month warranty
Free returns within 30 days

Manufacturer: General Electric
Product No.: IS230SNRLH2A
Country of origin:United States
Product Type: Дискретті шығыс модулі
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 1200g
Dimensions: 160 мм x 180 мм x 110 мм (W x Б x Т)
Shipping port: Xiamen
Warranty: 12 months

Сипаттамасы

IS230SNRLH2A Mark VIe басқару платформасы сериясындағы дискретті шығыс модулі ретінде жұмыс істейді. Бұл жинақ қашықтан коммутациялау мүмкіндігін қамтамасыз ету үшін IS200SRLY терминал тақтасы мен PDOA енгізу/шығару пакетін біріктіреді. Компонент 48 жалғанбалы физикалық клеммаға орналастырылған 12 Form C релелік шығыс тізбегін қамтамасыз етеді. Функционалдық мүмкіндіктерді бейімдеу үшін модуль біріктірілген түйісу коннекторлары арқылы IS200WROB, IS200WROF және IS200WROG қосалқы опциялық тақталарымен интерфейс жасай алады. Мысалы, IS200WROF нұсқасын біріктіру әрбір реленің жалпы өткізгіш жолына жеке тізбекті сақтандырғыш қорғанысын және дискретті сақтандырғыш кернеуінің кері байланыс контурларын қосып, коммутациялық тізбектерде айнымалы немесе тұрақты сыртқы ылғалдандыру кернеулерін пайдалануға мүмкіндік береді.

Мүмкіндіктері

48 клеммалы сым жалғау өрісі арқылы бағытталған 12 Form C релелік шығыс түйіспе контурын қамтамасыз етеді.
Ішкі IS200SRLY тақта жинағы мен PDOA өңдеу пакетін бір компонентке біріктіреді.
IS200WROB, IS200WROF немесе IS200WROG опциялық кеңейту блоктарымен интерфейс жасауға арналған арнайы тақта коннекторларын қамтиды.
Айқындалған опциялық тақта қосылымдары арқылы кіріс айнымалы немесе тұрақты ылғалдандыру кернеуін бағыттап, кең икемділікті қолдайды.

Қолданылуы

Mark VIe газ және бу турбиналарын басқару жүйелері: Өнеркәсіптік өрістік реле қоздыруы мен автоматтандырылған клапан іске қосу жолдарын басқару.
Симплекс-резервтік цифрлық шығыс блоктары: Жалпы қуат тарату контурларына арналған таза түйіспелі реттеу тетіктерін қамтамасыз ету.
Оқшауланған блоктау тізбектері: Процесті басқару аппаратурасының журналдарын қосалқы қашықтағы машина шкафтарына қосу.

Техникалық сипаттамалары

Параметрі	Мәні
Өндіруші	GE Energy
Бөлшек нөмірі	IS230SNRLH2A
Өнім түрі	Дискретті шығыс модулі
Сериясы	Mark VIe
Енгізу/шығару пакетінің резервтелуі	Симплекс-резервтік
Әсер ететін енгізу/шығару пакеттері	PDOA пакеті
Терминал тақтасының компоненті	IS200SRLY
A санатты ревизиясы	Функционалдық ревизиясы
Кіріс сигналының түрі	Дискретті
Реле тізбегінің конфигурациясы	12 Form C релесі
Клеммалардың жалпы саны	48 клемма
Клемма конструкциясының түрі	Жалғанбалы түрі
Негізгі өнімді монтаждау	DIN-рельс
Болжамды салмағы	1,20 кг
Болжамды өлшемдері (W x H x D)	160 мм x 180 мм x 110 мм

Қосылымдар/интерфейстер

Коннектор түрі	Функциясы
48 жалғанбалы клемма	12 Form C релелік шығыс арнасы үшін тікелей сым жалғау нүктелерін қамтамасыз етеді
Опциялық тақта коннекторлары	IS200WROB, IS200WROF немесе IS200WROG тақталарын қосуға арналған құрылымдық интерфейс байланыстары

Орнату нұсқаулары

Негізгі монтаждау корпусын бағыттаушы тасымалдағышқа бекітпес бұрын, барлық басқару қуатының қоректендіру желілерін ажыратыңыз.
Құлыптау тілшелері орнына толық түскенше, модульді стандартты DIN-рельс жолына нықтап туралаңыз.
Өріс сымдарын терминал тақтасының жақтауына енгізбес бұрын, оларды жалғанбалы клеммалық блоктарға қосыңыз.
Ылғалдандыру желілері үшін сенімді электрлік жолдарды қамтамасыз ету мақсатында опциялық тақталардың борттық коннекторлармен дұрыс тураланғанына көз жеткізіңіз.

FAQ

Құрылғының ішкі жинағын қандай негізгі тақталар құрайды?

Құрылғы PDOA өңдеу енгізу/шығару модуліне жалғанған IS200SRLY ішкі терминалдық тақта жинағынан тұрады.

WROF опциялық тақтасы қосылған кезде электрлік қорғаудың қандай түрін қамтамасыз етеді?

WROF опциялық тақтасы әрбір жеке реле жалпы қосылымының тізбегіне бір сақтандырғышты тізбектей орнатады және сақтандырғыш кернеуі туралы қосымша кері байланыс деректерін береді.

Өрістік терминалдық блокта сымдарға арналған қандай контактілер қолжетімді?

Құрылғы 48 біріктірілген қосылатын терминалдық қосылым нүктесі арқылы қолжетімді барлығы 12 C түріндегі реле шығыс тізбегін ұсынады.

Модуль өзінің қоректендіру тізбектері үшін балама электрлік кернеулерді қабылдай ала ма?

Иә, үйлесімді опциялық тақталармен конфигурацияланған кезде, кіріс қоректендіру кернеуі айнымалы немесе тұрақты кернеу көзі ретінде берілуі мүмкін.
