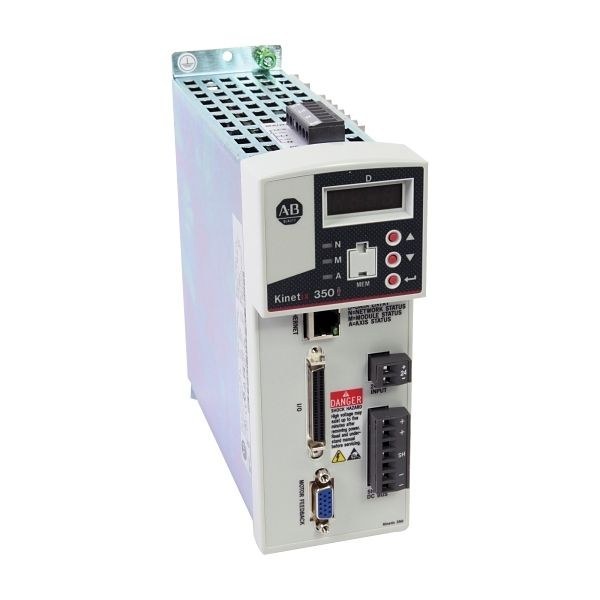

Sistem servo Kinetix 350 menggunakan ekosistem penyambung Rockwell yang jelas, dan kit maklum balas rasmi 2097-CONN1 ialah pilihan paling rendah risikonya apabila pembina mesin memerlukan keserasian yang terjamin. Dengan harga kira-kira tujuh puluh lima dolar bagi setiap kit, kos itu meningkat dengan cepat merentasi mesin berbilang paksi, terutamanya dalam program OEM volum tinggi. Pemasangan FlexCable pihak ketiga serta pengeluar penyambung industri seperti Turck, Harting dan Phoenix Contact boleh mengurangkan kos terpasang, tetapi hanya apabila penamatan perisai, susunan pin dan pengekalan mekanikal sepadan dengan keperluan pemacu. Panduan ini menerangkan pertukaran kejuruteraan yang terlibat, bukannya menganggap penggantian penyambung sebagai perbandingan harga yang mudah.

Penerbitan 2097-UM001 ialah rujukan berautoriti untuk jantina penyambung, susunan pin dan tork pemasangan. Maklum balas pada keluarga Kinetix 350 lazimnya menggunakan penyambung bulat gaya M23 yang dipadankan dengan antara muka D-Sub pada bahagian kawalan kabel hibrid. Sebarang pemasangan alternatif mesti menghasilkan semula antara muka tersebut dari segi elektrik dan mekanikal, termasuk pengendalian wayar saliran untuk perisai pengekod.

Kit OEM berbanding laluan FlexCable dan DIY

Kit Rockwell 2097-CONN1 kekal sebagai penanda aras untuk pemasangan yang sensitif terhadap waranti dan tapak yang menyeragamkan alat ganti Allen-Bradley. Kabel siap alternatif seperti keluarga komponen FlexCable FCBB-K3C-50-42 dan FCBB-15-16 kerap muncul dalam perbincangan pengurangan kos kerana direka untuk geometri maklum balas Kinetix 300/350 yang sama pada harga seunit yang lebih rendah. Apabila menilai komponen tersebut, minta lukisan susunan pin yang memetakan setiap pin secara satu demi satu dengan 2097-UM001, termasuk pin yang tidak digunakan dan titik pemasangan perisai.

Laluan ketiga ialah pemasangan DIY menggunakan perumah M23 dan D-Sub daripada Turck, Harting atau Phoenix Contact bersama kabel yang mempunyai kadaran yang sesuai. DIY boleh memberikan kelebihan dari segi kos dan tempoh bekalan untuk panjang tersuai, tetapi tanggungjawab terhadap ikatan perisai, pelepasan terikan dan pengedapan beralih kepada pembina. Dokumentasikan setiap pemasangan menggunakan senarai semak: tolok konduktor, pintalan pasangan, peratus liputan perisai, tork penyambung dan keputusan ujian kesinambungan sebelum kabel meninggalkan bengkel.

Pembumian perisai dan disiplin tork

Masalah hingar pengekod pada kabel pihak ketiga hampir selalu berpunca daripada pembumian perisai, bukannya susunan pin kuprum. Perisai mesti diikat pada hujung pemacu tepat seperti yang dinyatakan dalam manual pengguna—biasanya menggunakan pengapit 360 darjah atau ikatan pada cangkerang penyambung, bukannya satu pigtail yang diselitkan di bawah skru. Perisai terapung mengundang hingar mod sepunya yang muncul sebagai getaran kecil kedudukan, ralat penjejakan atau kerosakan maklum balas berselang-seli pada dulang kabel bersebelahan VFD.

Pemasangan mekanikal juga tidak bertolak ansur dengan kesilapan. Dokumentasi Rockwell untuk penyambung ini menetapkan tork kira-kira 0.25 N·m pada pengikat yang ditentukan. Tork berlebihan boleh memecahkan sisipan; tork tidak mencukupi membenarkan fretting dan litar terbuka berselang-seli. Gunakan alat tork yang ditentukur semasa pembinaan artikel pertama dan lakukan pemeriksaan sampel pada kabel pengeluaran. Pelepasan terikan mesti menampung berat kabel supaya tidak ditanggung oleh sesentuh, terutamanya pada paksi bergerak yang menggunakan trek kabel.

Pengesahan dalam Studio 5000

Selepas memasang kabel alternatif, buka paksi dalam Studio 5000 dan periksa Feedback dalam Axis Properties. Sahkan bahawa jenis maklum balas, resolusi serta tetapan mutlak/tambahan sepadan dengan plat nama motor dan pemacu melaporkan keadaan maklum balas yang sihat apabila paksi diaktifkan pada kelajuan sifar. Putarkan aci dengan tangan selepas kuasa diputuskan jika prosedur membenarkannya, kemudian hidupkan semula kuasa dan sahkan bahawa kiraan tambahan bergerak dengan bersih tanpa keciciran. Berikan arahan jog berkelajuan rendah dan pantau ralat penjejakan serta metrik hingar maklum balas. Sebarang peningkatan berbanding garis dasar kabel OEM ialah keadaan yang menghalang penghantaran sehingga perisai dan susunan pin diperbetulkan.

1. Bandingkan lukisan susunan pin alternatif dengan 2097-UM001 baris demi baris.
2. Lakukan ujian megger dan kesinambungan pada kabel siap, termasuk kesinambungan perisai ke cangkerang.
3. Pasang pada 0.25 N·m dan susun kabel supaya berjauhan daripada wayar kuasa.
4. Sahkan maklum balas dalam Axis Properties Studio 5000 dan semasa jog.
5. Catat nombor siri dan simpan satu kabel OEM rujukan untuk perbandingan hingar A/B.

Implikasi waranti dan komersial

Penyambung alternatif boleh membatalkan atau merumitkan tuntutan waranti pemacu jika kegagalan maklum balas dikaitkan dengan kabel. Dapatkan penerimaan bertulis daripada pemilik mesin apabila kabel pihak ketiga ditetapkan, dan simpan kit OEM untuk pertukaran diagnostik. Jika kerosakan hilang apabila 2097-CONN1 dipasang semula, punca asasnya ialah pemasangan alternatif tersebut, tanpa mengira betapa telitinya susunan pin disalin.

Penjimatan kos tetap nyata apabila kawalan kejuruteraan dikuatkuasakan: panjang yang diseragamkan, pemeriksaan penerimaan dan peralatan tork akan membayar kosnya sendiri merentasi barisan berbilang paksi. Bagi kilang yang menyeragamkan alat ganti gerakan dan kawalan, simpan kit maklum balas Kinetix bersama komponen platform PLC dan gerakan yang lain supaya penyelenggaraan boleh mengasingkan kerosakan kabel tanpa menunggu pemasangan tersuai.
