Mengkonfigurasi Pemacu RSLinx untuk Komunikasi SLC 5/04 DF1, DH-485 dan DH+

Tetingkap RSWho yang kosong tidak membuktikan bahawa SLC 5/04 telah rosak. RSLinx Classic hanya boleh menyemak imbas pengawal apabila empat lapisan sepadan: saluran pemproses fizikal, protokol yang dikonfigurasikan, perkakasan antara muka, dan pemacu stesen kerja. Penyelesaian masalah menjadi lebih pantas apabila lapisan tersebut disahkan mengikut turutan itu, bukannya berulang kali menukar kadar baud atau memasang pemacu secara rawak.

Kenal pasti saluran dan protokol sebelum memilih kabel atau pemacu RSLinx Classic.

Mulakan dengan pemproses, bukan komputer riba

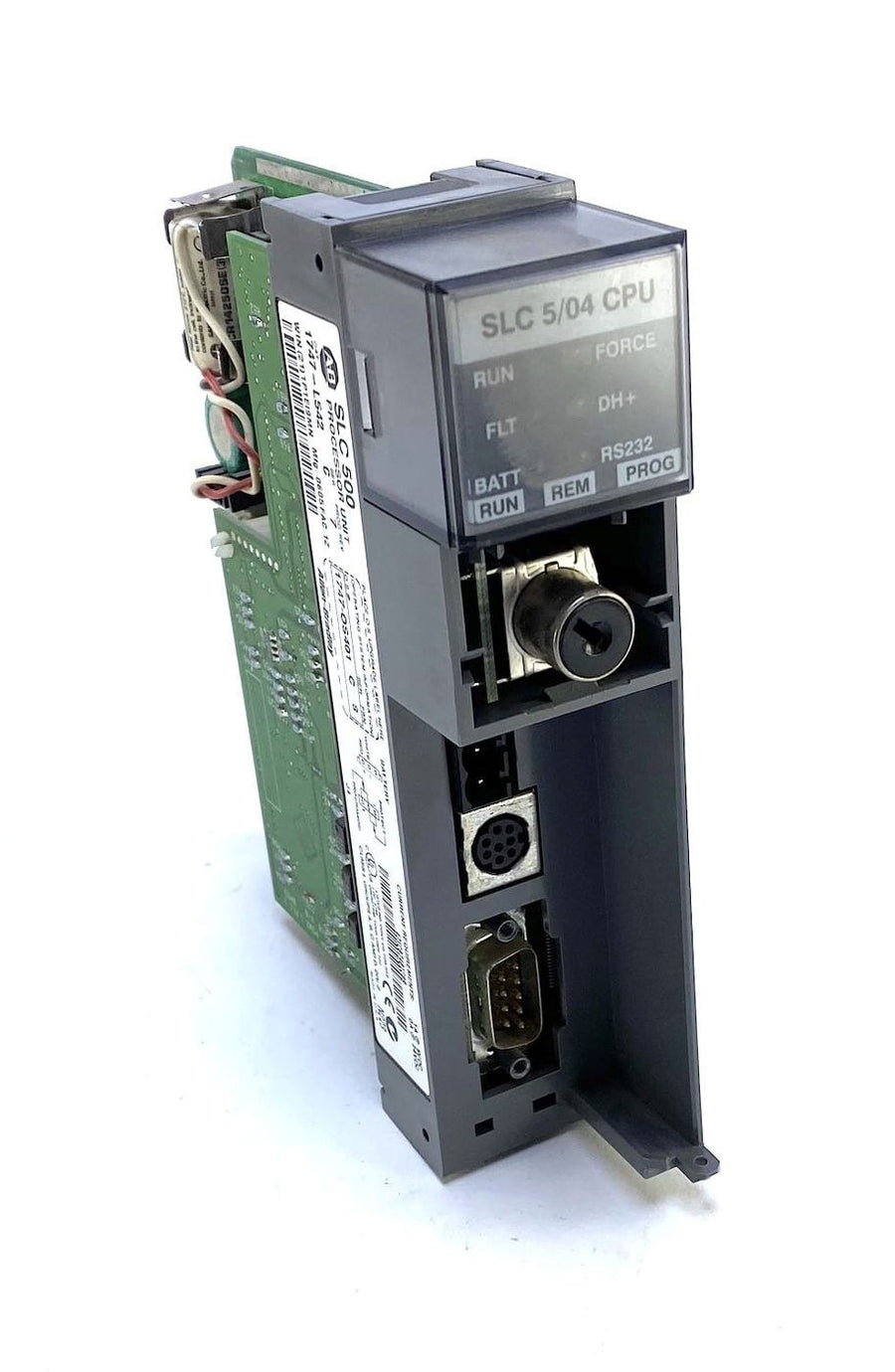

SLC 5/04 mempunyai antara muka bersiri Saluran 0 dan antara muka Data Highway Plus Saluran 1. Konfigurasi Saluran 0 menentukan sama ada laluan bersiri menggunakan tingkah laku DF1 atau DH-485; Saluran 1 adalah untuk DH+. Sahkan katalog dan siri pemproses yang tepat kerana butiran penyambung, antara muka loji sedia ada, dan kaedah pemulihan yang tersedia adalah penting. Manual perkakasan modular Rockwell SLC 500 ialah rujukan utama untuk port, pendawaian, dan maklumat status.

Jangan sambungkan komputer riba yang tidak dikenali kepada rangkaian aktif sehingga konfigurasi saluran dan pelan nod diketahui. Baca projek semasa, rekod penyelenggaraan, label kabinet, dan nombor bahagian antara muka. Jika fail RSLogix 500 luar talian tersedia, periksa Konfigurasi Saluran tetapi anggapnya sebagai bukti, bukan pengesahan bahawa pengawal yang sedang berjalan adalah sepadan. Catat persediaan pemacu semasa sebelum mengubahnya.

DF1 pada Saluran 0

Untuk sambungan DF1 Dupleks Penuh titik ke titik, RSLinx Classic biasanya menggunakan pemacu RS-232 DF1 Devices. Pilih port COM Windows yang sebenar dan padankan kadar baud, pariti, pemeriksaan ralat, bit henti, serta jabat tangan dengan pemproses. Auto-Configure hanya membantu apabila kabel, port COM, antara muka elektrik, dan protokol pengawal sudah serasi. Konfigurasi automatik yang berjaya juga hendaklah direkodkan, bukannya diterima sebagai sesuatu yang tidak didokumentasikan.

Kabel gaya 1747-CP3 dikaitkan dengan laluan bersiri SLC, tetapi susunan pin penyambung dan tingkah laku penyesuai mesti disahkan. Banyak komputer riba semasa menggunakan penyesuai USB-ke-bersiri; pemacu, penetapan COM, tetapan pengurusan kuasa, pengasingan, dan keserasiannya boleh menjejaskan muat naik yang panjang. Kabel yang berfungsi untuk keluarga pengawal lain bukan bukti bahawa susunan pinnya betul. Manual protokol dan set arahan DF1 Rockwell menerangkan tingkah laku pautan asas.

DH-485 pada Saluran 0

DH-485 bukan sekadar DF1 pada kadar baud yang berbeza. Ia ialah rangkaian berbilang nod dengan kaedah capaian, pengalamatan, media, dan keperluan antara muka tersendiri. Kabel bersiri biasa tidak boleh menggantikan perkakasan penukaran atau pengasingan yang diperlukan. Kenal pasti sama ada pemasangan menggunakan 1747-PIC, 1761-NET-AIC, antara muka lain yang diluluskan, atau get laluan, kemudian gunakan pemacu dan sokongan sistem pengendalian yang sesuai untuk perkakasan tersebut.

Setiap stesen memerlukan alamat nod yang unik dan semua nod mesti menggunakan parameter rangkaian yang serasi. Sebelum menyambung, bandingkan alamat stesen kerja yang dicadangkan dengan senarai nod yang didokumenkan. Alamat pendua boleh menyebabkan penyemakan imbas terputus-putus dan mengganggu peranti lain. Antara muka PIC legasi juga mempunyai kekangan platform dan sistem pengendalian yang ketara, jadi get laluan yang disokong mungkin lebih selamat daripada memaksa perkakasan stesen kerja yang usang untuk digunakan.

Parameter pemacu mesti meniru tetapan saluran; parameter tersebut tidak boleh menukar protokol yang disediakan oleh pemproses.

DH+ pada Saluran 1

Data Highway Plus memerlukan antara muka yang serasi seperti kad Rockwell yang dipasang atau get laluan yang disokong, serta pendawaian talian utama dan penamatan yang betul. Gunakan alamat nod DH+ yang tidak digunakan. Alamat DH+ lazimnya ditulis dalam perlapanan, jadi catat nilai yang dipaparkan dan notasinya dalam rekod penyelenggaraan. Anggap alamat 10 sebagai perlapanan 10, bukan perpuluhan 10, melainkan alat tersebut menyatakan sebaliknya secara jelas.

Sahkan kadar rangkaian daripada dokumentasi sistem sedia ada dan konfigurasi antara muka, bukannya menganggap nilai lalai. Periksa penyambung, kesinambungan perisai, tap, laluan talian utama, dan perintang penamat mengikut reka bentuk rangkaian. Jika beberapa nod hilang serentak, syaki masalah media atau antara muka sebelum mengedit SLC. Jika hanya stesen kerja baharu yang tiada, tumpukan perhatian pada nod, kadar, pemacu, dan laluan antara mukanya.

Konfigurasikan RSLinx Classic dengan teliti

Cipta pemacu dengan nama berasingan bagi setiap laluan yang diuji supaya profil yang telah terbukti baik tidak ditindih. Untuk DF1, pilih RS-232 DF1 Devices, port COM yang betul, dan parameter bersiri yang sepadan. Untuk antara muka DH-485 yang disokong, pilih pemacu yang didokumentasikan untuk antara muka tersebut dan tetapkan nombor stesen yang tidak digunakan. Untuk DH+, gunakan pemacu yang dikaitkan dengan antara muka atau get laluan yang dipasang dan padankan nod serta kadar rangkaiannya.

Mulakan pemacu dan periksa statusnya sebelum membuka RSWho. Pemacu yang melaporkan konflik port, perkakasan tidak tersedia, atau kegagalan dimulakan tidak boleh menyemak imbas pengawal. Dalam RSWho, nyahdayakan aktiviti semak imbas automatik yang tidak diperlukan semasa mendiagnosis pautan yang tidak stabil, kemudian kembangkan hanya pemacu yang dimaksudkan. Sahkan bahawa jenis pemproses dan nod yang dipaparkan sepadan dengan rekod kabinet dan projek.

Asingkan ujian fizikal, pautan, dan aplikasi

Urutan diagnostik yang boleh dipercayai mengubah satu lapisan pada satu masa. Mula-mula sahkan kuasa, status pemproses, keadaan penyambung, LED antara muka, dan kesinambungan kabel. Seterusnya sahkan bahawa pemacu bermula dan nod rangkaian muncul secara konsisten. Kemudian buka RSLogix 500 dan uji semakan imbas baca sahaja atau paparan jadual data. Akhir sekali, nilai kestabilan muat naik atau pengeditan dalam talian. Terus mencuba muat naik menyukarkan pembezaan antara gangguan fizikal dengan tamat masa aplikasi.

Apabila nod muncul dan hilang, catat selang masa serta stesen yang terjejas. Kehilangan yang berulang boleh berpunca daripada pengalamatan pendua, pendawaian yang lemah, penamatan yang salah, tetapan semula antara muka, pengurusan kuasa USB, atau percubaan semula yang berlebihan. Jangan nyatakan bahawa penjimatan kuasa komputer riba ialah puncanya tanpa menghasilkan semula kegagalan tersebut. Gunakan pembilang, diagnostik pemacu, LED antara muka, dan laluan yang telah terbukti baik untuk mengasingkan lapisan berkenaan.

Lindungi program yang sedang berjalan

Pergi dalam talian dengan selamat memerlukan lebih daripada komunikasi. Sahkan identiti pemproses, jumlah semak projek atau status perbandingan, mod operasi, status force, dan kebenaran loji. Lakukan muat naik sebelum menganggap fail luar talian adalah terkini. Simpan fail yang dimuat naik bersama cap masa dan identiti pengawal. Jangan lakukan muat turun semata-mata untuk menguji komunikasi; muat turun boleh menggantikan aplikasi yang sedang berjalan dan mengubah output.

Bagi rangkaian legasi, selaraskan sambungan dengan operasi kerana nod pendua, penyambung yang terganggu, atau talian utama yang lemah boleh menjejaskan pengeluaran. Pastikan stesen kerja kukuh dari segi elektrik dan mekanikal, elakkan menggerakkan penyesuai semasa muat naik, dan simpan sandaran konfigurasi pemacu RSLinx yang diluluskan. Antara muka gantian dan komponen rangkaian yang berguna boleh diuruskan melalui stok komunikasi dan rangkaian tapak.

Kriteria penerimaan dan dokumentasi

Sesuatu laluan tidak terbukti hanya dengan satu penyemakan imbas yang berjaya. Sahkan penyegaran RSWho berulang kali, muat naik lengkap, sesi jadual data dalam talian yang berterusan, dan sambungan semula yang bersih selepas perisian ditutup. Jika laluan itu bertujuan untuk penyelenggaraan, uji dari lokasi servis yang diluluskan tanpa mengganggu talian utama pengeluaran. Catat katalog pemproses, saluran, protokol, nombor bahagian kabel atau get laluan, antara muka stesen kerja, nama pemacu, nod, kadar, tetapan bersiri, versi perisian, dan batasan yang diketahui.

Matlamat kejuruteraan ialah laluan servis yang boleh dihasilkan semula, bukan sambungan yang bernasib baik. Memadankan saluran pengawal dengan antara muka fizikal dan pemacu yang betul menghalang kebanyakan penyelesaian masalah yang sia-sia. Ujian berlapis kemudiannya mendedahkan baki isu pendawaian, pengalamatan, stesen kerja, atau aplikasi tanpa mengubah program kawalan yang sedang berjalan secara tidak perlu.
