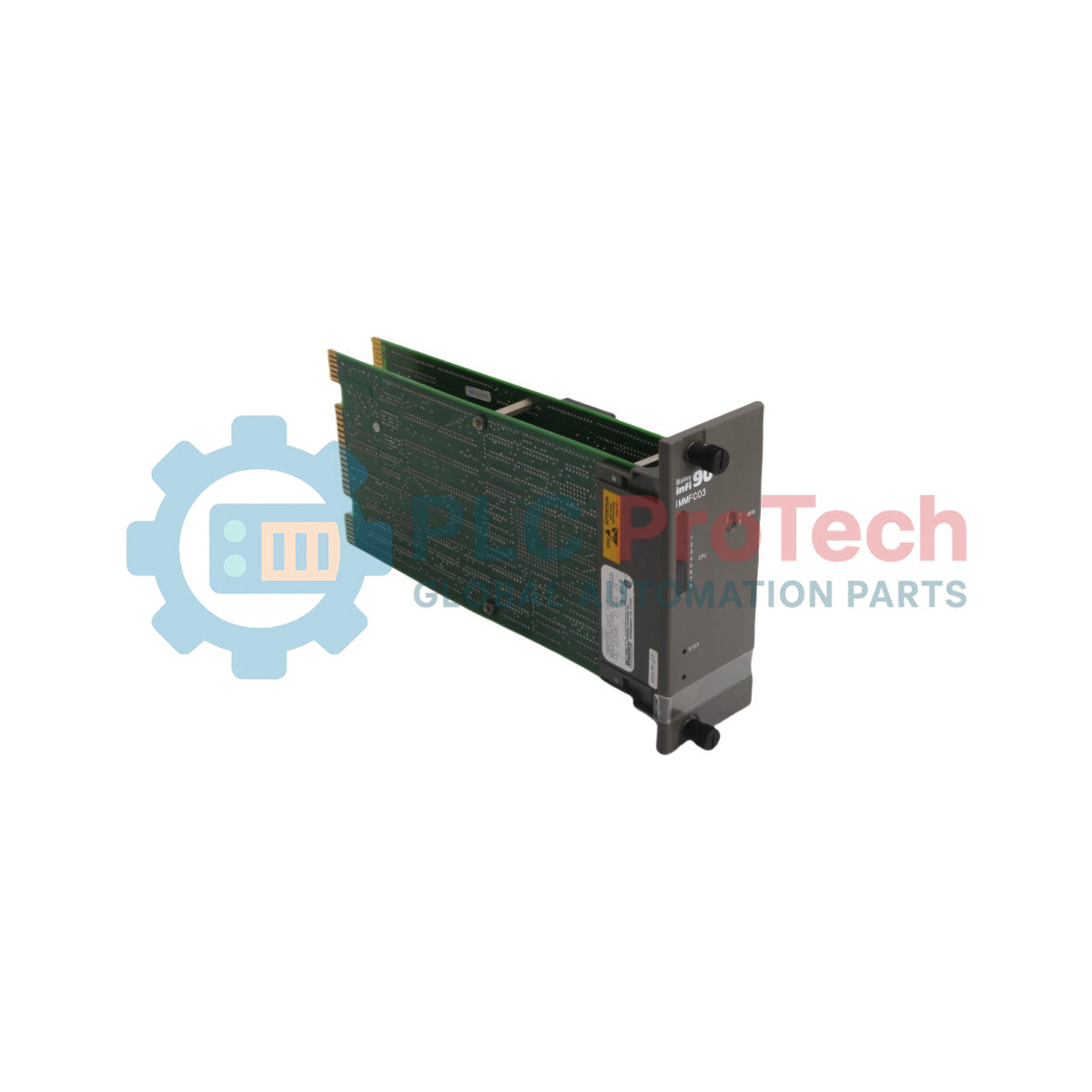

Pengawal Pelbagai Fungsi ABB IMMFC03 Bailey Infi 90

SKU IMMFC03

Dalam stok

12-month warranty
Free returns within 30 days

Pengilang: ABB
No. Produk: IMMFC03
Negara asal:Amerika Syarikat
Jenis Produk: Pengawal Pelbagai Fungsi
Kod bar: 8537101190
Pembayaran: T/T, Western Union
Berat: 850g
Dimensi: 177.8 mm x 71.1 mm x 298.4 mm (T x W x D)
Pelabuhan penghantaran: Xiamen
Jaminan: 12 bulan

Penerangan

ABB IMMFC03 ialah Modul Pengawal Pelbagai Fungsi yang berkuasa dalam keluarga pengawal Bailey Infi 90. Modul ini melaksanakan strategi kawalan analog, digital, kelompok dan lanjutan yang direka oleh pengguna, serta mengurus sehingga 64 modul hamba I/O (termasuk gabungan hamba berkuasa tinggi dan rendah dengan maksimum 20 hamba berkuasa tinggi). Modul ini mampu menjalankan 4,000 baris program BASIC atau 5,000 baris program C, yang membolehkan blok fungsi dan program bahasa berjalan serentak. ABB IMMFC03 berfungsi sebagai pengganti berfungsi secara langsung untuk Network 90 NMFC03.

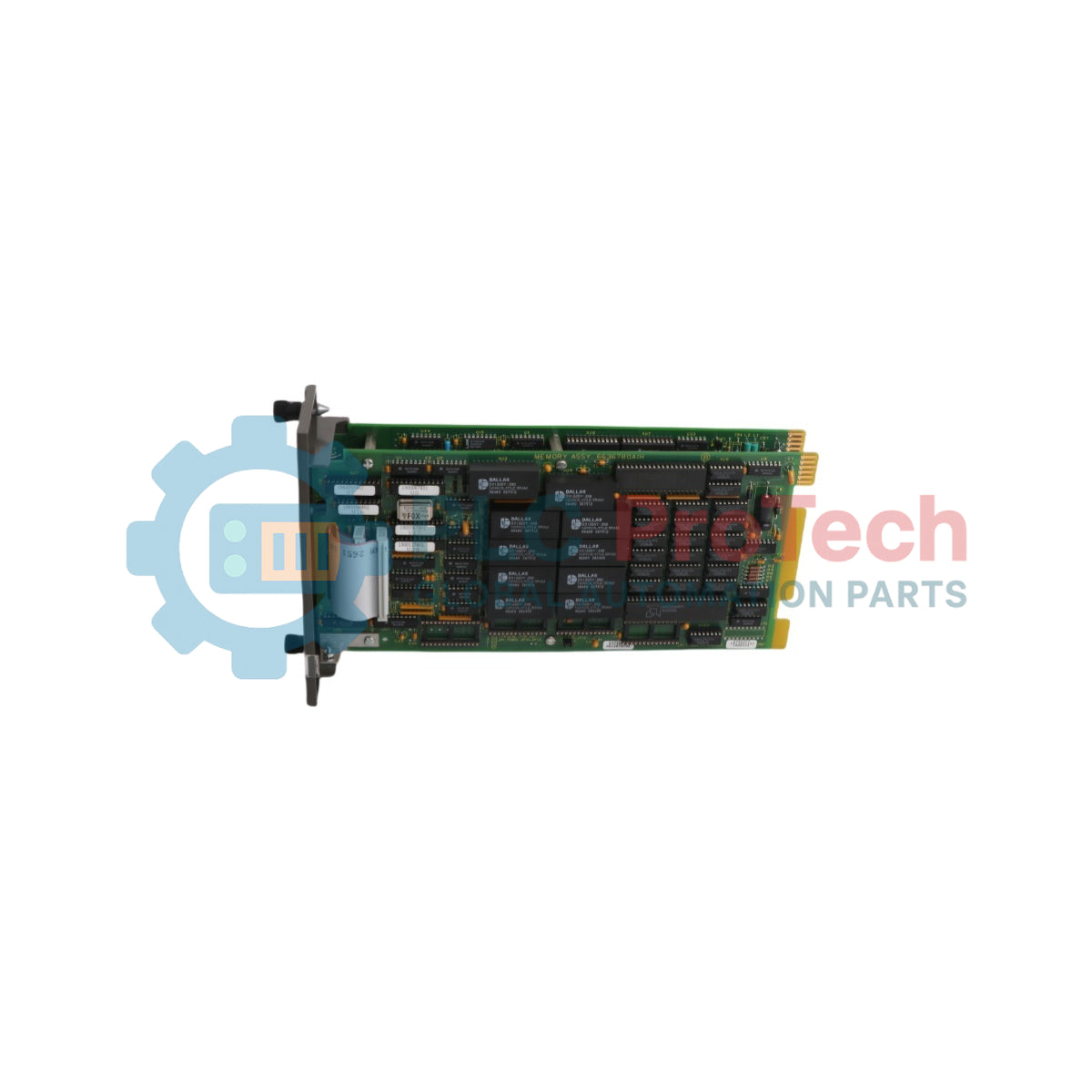

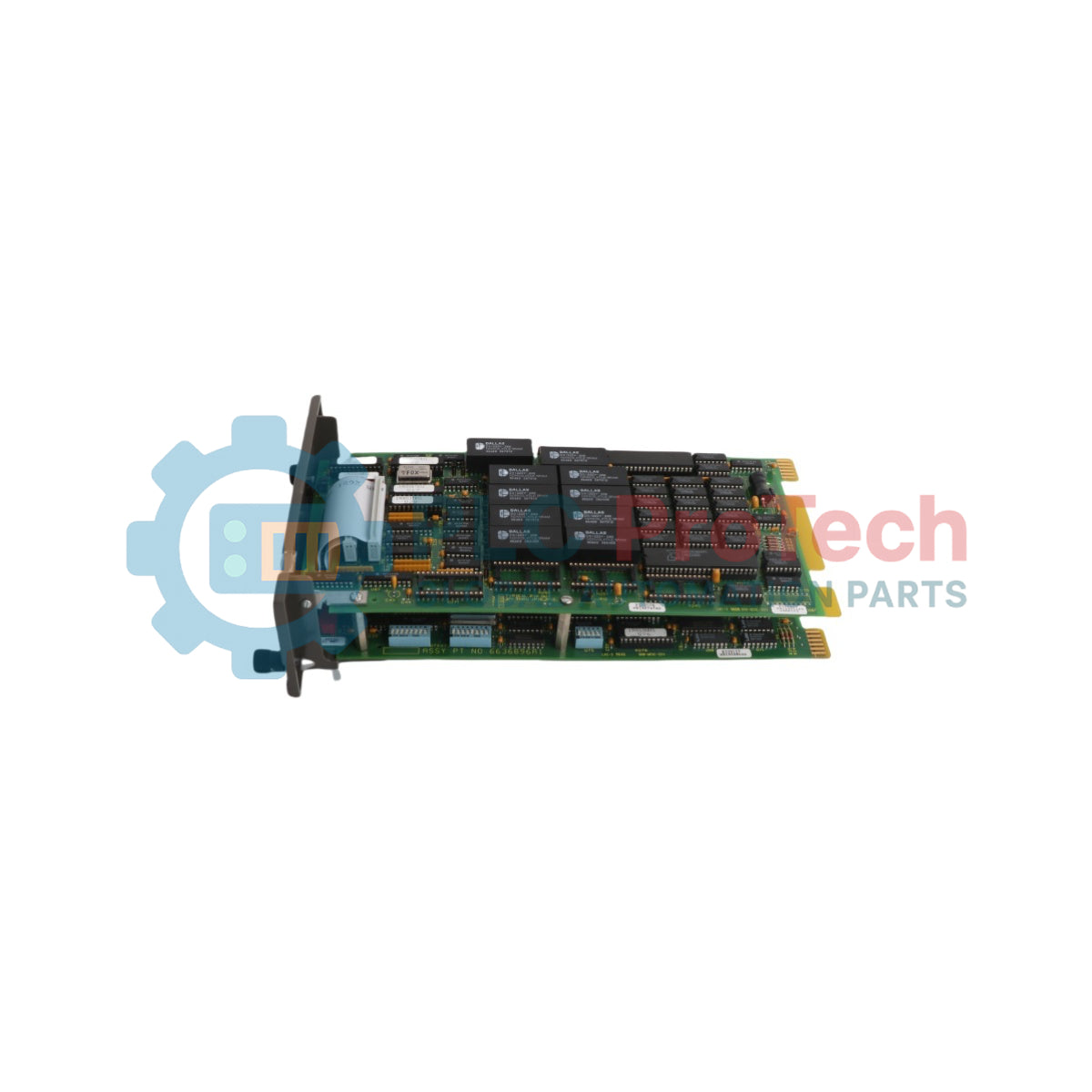

Seni bina perkakasan terdiri daripada dua papan litar bercetak yang disambungkan oleh kabel reben—papan Unit Pemprosesan Pusat (CPU) dan papan Memori (MEM)—yang dipasang pada satu plat hadapan. Direka untuk ditempatkan dalam Unit Pemasangan Modul INFI 90 (MMU), peranti ini menggunakan dua slot dan berkomunikasi melalui bas modul serta bas pengembang hamba.

Ciri-ciri

Sokongan Konfigurasi Berlebihan: Menyediakan lebihan siap sedia apabila dipasangkan dengan modul sandaran yang dikonfigurasikan sama dan menjalankan tahap semakan perisian tegar yang sama, lalu mencapai pemindahan kawalan tanpa hentakan semasa peralihan kegagalan.
Keupayaan Konfigurasi Dalam Talian: Membolehkan pengguna membuat pengubahsuaian konfigurasi (termasuk perubahan pada program BASIC dan C) pada pengawal sandaran tanpa menjejaskan modul utama atau mengganggu logik kawalan proses yang aktif.
Persekitaran Pengaturcaraan Pelbagai: Menjalankan strategi kawalan tersuai secara serentak melalui kod fungsi Bailey standard, program BASIC dan bahasa C.
Rangka Kerja Keselamatan Komprehensif: Menampilkan pengesanan dan pembetulan ralat perkakasan (EDAC) untuk RAM dinamik, penyahkodan alamat tidak sah, Pemasa Kerosakan Mesin (MFT) bebas, serta pengurusan memori yang dikuatkuasakan perkakasan untuk mengunci program C ke dalam bahagian RAM yang ditetapkan.
Pemberian Tag Kualiti Proses Lanjutan: Memantau isyarat I/O tempatan dan jauh untuk keadaan di luar julat atau kegagalan, serta menandai titik data yang terjejas secara automatik sebagai "kualiti buruk" bagi mengekalkan kebolehramalan proses.

Aplikasi

Kawalan gelung proses analog, digital dan kawal selia lanjutan
Kawalan proses kelompok dan penjujukan industri
Pengendalian data peringkat tinggi menggunakan pengaturcaraan bahasa C dan BASIC
Konfigurasi automasi proses DCS berlebihan

Spesifikasi Teknikal

Parameter	Spesifikasi
Pengilang	ABB / Elsag Bailey
Pemproses Mikro	68020 (beroperasi pada 8 MHz)
RAM	512 Kbait
RAM Disokong Bateri (Tidak Meruap)	80 Kbait
UVROM	256 Kbait
Port Komunikasi	(2) Bersiri RS-232-C (2) Pautan SAC/DCS RS-422 (redundansi MFC ke MFC)
Kadar Baud Port Bersiri	Sehingga 19.2 kilobaud
Pautan Bas Modul	Pautan rakan ke rakan 83.3 kilobaud (menyokong sehingga 32 titik sambungan)
Bas Pengembang Hamba	Bas selari 8-bit, lebar jalur 500 Kbait/saat (menyokong 64 hamba)
Pautan Stesen	Saluran bersiri 5 kilobaud untuk sehingga 8 stesen panel (IISAC01 atau NDCS03)
Penggunaan Kuasa	4.5 Amp nominal pada +5 VDC (23 Watt) 37 mA nominal pada +15 VDC (0.6 Watt) 18 mA nominal pada -15 VDC (0.3 Watt)
Pelesapan Kuasa	Maksimum 37.68 Watt
Pemasangan	Menggunakan dua slot dalam Unit Pemasangan Modul Infi 90 (MMU) standard
Suhu Ambien	0 degC hingga 70 degC (32 degF hingga 158 degF)
Kelembapan Relatif	5% hingga 95% sehingga 55 degC (131 degF) (tanpa pemeluwapan) 5% hingga 45% pada 70 degC (158 degF) (tanpa pemeluwapan)
Tekanan Atmosfera	Paras laut hingga 3 km (1.86 batu)
Kualiti Udara	Tidak mengakis
Pensijilan	Diperakui CSA untuk digunakan sebagai peralatan kawalan proses di lokasi biasa (tidak berbahaya)

Sambungan/Antara Muka

Susunan Pin Penyambung Tepi P1

Pin Penyambung	Fungsi
1	+ 5 VDC
2	- 5 VDC
3	T/T
4	T/T
5	Sepunya
6	Sepunya
7	+ 15 VDC
8	- 15 VDC
9	Gangguan Kegagalan Kuasa
10	Gangguan Kegagalan Kuasa
11	Bas Modul
12	Bas Modul

Susunan Pin Penyambung Tepi P2

Pin Penyambung	Fungsi
1	Bit Data D1 (aktif rendah)
2	Bit Data DO (aktif rendah)
3	Bit Data D3 (aktif rendah)
4	Bit Data D2 (aktif rendah)
5	Bit Data D5 (aktif rendah)
6	Bit Data D4 (aktif rendah)
7	Bit Data D7 (aktif rendah)
8	Bit Data D6 (aktif rendah)
9	Jam
10	Penyegerakan
11	T/T
12	T/T

Susunan Pin Penyambung Tepi P3

Pin Penyambung	Fungsi
1 / A	Pautan SAC/DCS (+) / Pautan SAC/DCS (-)
2 / B	Data Transmit Pautan Redundansi (+) / Data Transmit Pautan Redundansi (-)
3 / C	Data Terima Pautan Redundansi (-) / Data Terima Pautan Redundansi (+)
4 / D	Data Hantar Port Terminal / Data Terima Port Terminal
5 / E	Permintaan Hantar Port Terminal / Bersedia Menerima Port Terminal
6 / F	Pengesanan Pembawa Data / N/A
7 / G	Data Hantar Port Pencetak / Data Terima Port Pencetak
8 / H	Permintaan Hantar Port Pencetak / Bersedia Menerima Port Pencetak
9 / I	Pengesanan Pembawa Data / N/A
10 / J	Output Digital 1 (+) / Output Digital 1 (-)
11 / K	Output Digital 2 (+) / Output Digital 2 (-)
12 / L	N/A
13 / M	N/A
14 / N	N/A
15 / O	N/A

Garis Panduan Pemasangan

Perlindungan Statik: Sentiasa gunakan gelang tangan pembumian dan permukaan kerja pelesapan statik semasa mengendalikan modul untuk mengelakkan kerosakan akibat nyahcas elektrostatik (ESD).
Konfigurasi Alamat Perkakasan & Pilihan: Konfigurasikan suis DIP U72 (Pilihan), U73 (Kadar Baud) dan U75 (Alamat Modul) pada papan CPU sebelum memasukkan modul ke dalam rak.
Pengurangan Bahaya Renjatan Kuasa: Putuskan semua bekalan kuasa sebelum memasang dipshunt untuk modul hamba pada satah belakang MMU (bas pengembang hamba) bagi mengelakkan renjatan teruk atau maut.
Penghalaan Antara Muka Kabel: Sambungkan kabel antara muka daripada Unit Penamatan NTMF01 atau Modul Penamatan NIMF01 terus kepada penyambung tepi kad P3 papan CPU. Jangan sambungkannya kepada papan MEM.
Pemasukan Fizikal: Luncurkan pemasangan dua papan dengan lancar ke dalam kedudukan slot MMU yang ditetapkan sehingga penyambung tepi belakang terpasang kukuh pada satah belakang. Kunci dengan memutarkan dua skru tertawan pada plat muka setengah pusingan sehingga takuk skru berorientasikan secara menegak.
Penyelenggaraan & Pembuangan Habuk: Bersihkan dan ketatkan semua sambungan kuasa dan pembumian setiap 6 bulan atau semasa penutupan loji yang dijadualkan. Gunakan pembersih vakum selamat statik untuk membersihkan pengumpulan habuk daripada modul, MMU, pemasangan kipas dan panel kemasukan kuasa.

Pematuhan dan Pensijilan

CSA: Diperakui untuk digunakan sebagai peralatan kawalan proses di lokasi biasa (tidak berbahaya).

FAQ

Apakah maksud LED status merah yang menyala tetap pada peranti?

LED status merah yang menyala tetap menunjukkan bahawa diagnostik modul telah mengesan kegagalan perkakasan atau masalah konfigurasi, menyebabkan pelaksanaan peranti dihentikan.

Apakah fungsi LED MEM 2 pada papan memori?

LED MEM 2 menyala apabila ralat bit tunggal dikesan dan dibetulkan secara aktif dalam ruang memori RAM dinamik.

Bolehkah modul hamba berkuasa tinggi dan berkuasa rendah dicampurkan pada bas pengembang?

Ya, modul hamba berkuasa tinggi dan berkuasa rendah boleh dicampurkan, dengan syarat jumlah hamba berkuasa tinggi tidak melebihi 20 modul daripada maksimum 64 hamba yang disokong.

Apakah yang berlaku apabila butang tekan henti pada panel hadapan ditekan?

Menekan butang tekan henti memaksa modul menyelesaikan semua operasi penulisan memori tidak meruap yang belum selesai, melengkapkan pemindahan data bas yang aktif dan menghentikan pelaksanaan modul utama untuk memulakan pertukaran kepada modul sandaran.
