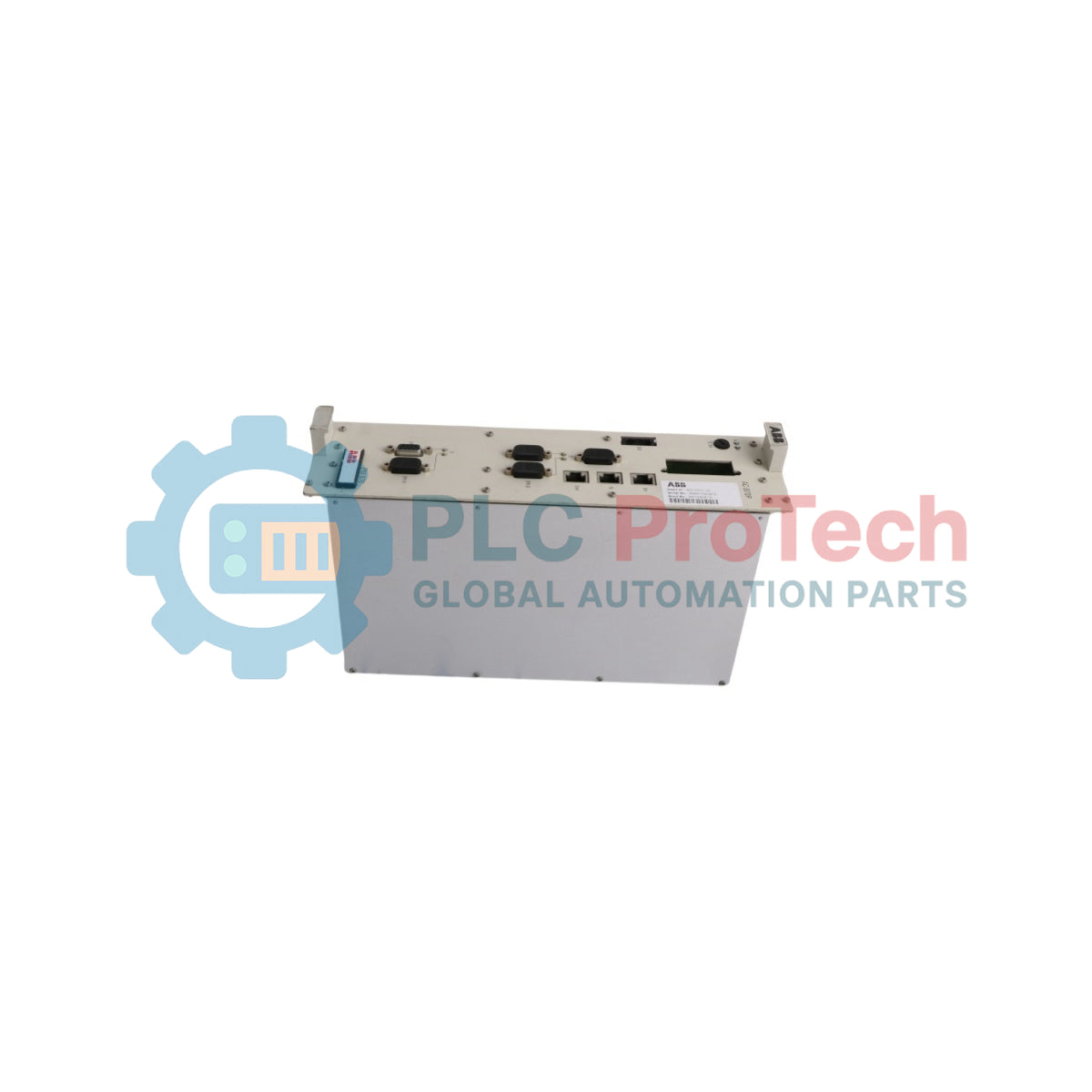

ABB PM 876 3BDH000607R1 Modul Pengawal Symphony Plus

Penerangan

PM 876 (ID Produk: 3BDH000607R1) ialah unit pengawal perkakasan pemprosesan pusat berkapasiti tinggi yang tergolong dalam platform sistem kawalan teragih (DCS) Symphony Plus. Pemasangan perkakasan ini menyelaraskan gelung kawalan seluruh loji, mengendalikan pengiraan data proses dan melaksanakan logik automasi kompleks merentasi medan proses berterusan. PM 876 3BDH000607R1 dibina dengan antara muka komunikasi fizikal atas papan berketumpatan tinggi, menyediakan 1 x Onet (Rangkaian Operasi), 1 x Cnet berlebihan (Rangkaian Kawalan), 1 x Fnet berlebihan (Rangkaian Lapangan), 2 x talian PROFIBUS DP dan 1 x saluran Ethernet. Untuk mengekalkan jadual pengguna masa nyata, daftar penentukuran dan keadaan memori meruap semasa gangguan sepenuhnya pada input kuasa utama, pengawal ini dibekalkan lengkap dengan sel bateri sandaran litium logam dalaman. Kemas kini perisian tegar, termasuk naik taraf atau turun taraf, boleh dilakukan menggunakan pemacu kilat USB luaran standard atau penganalisis sistem khusus. Apabila digunakan dalam topologi pengawal berlebihan, modul ini bersambung melalui kabel sambungan pautan redundansi NT 031 yang berasingan.

Ciri-ciri

• Modul pemproses industri pusat untuk seni bina sistem kawalan dan komunikasi Symphony Plus.
• Susunan rangkaian komunikasi bersepadu termasuk Onet, Cnet berlebihan, Fnet berlebihan dan antara muka Ethernet.
• Dua saluran antara muka induk PROFIBUS DPV2 fizikal terbina dalam untuk gelung instrumen teragih yang diperluas.
• Servis lapangan perisian setempat yang fleksibel, menyokong pengubahsuaian perisian tegar dengan pantas melalui pemacu USB luaran.
• Sokongan perkakasan terbina dalam untuk laluan konfigurasi unit berlebihan menggunakan kabel pautan redundansi NT 031.
• Pakej kilang dibekalkan lengkap dengan sel bateri sandaran litium logam 30 g khusus.

Aplikasi

• Penghalaan rangkaian dan kawalan pemprosesan berbilang protokol berskala besar dalam utiliti penjanaan kuasa.
• Operasi ketersediaan tinggi yang memerlukan redundansi CPU siap siaga dan kawalan pautan fieldbus serentak.
• Penyatuan titisan automasi yang merapatkan rangkaian Ethernet perusahaan dengan subrangkaian loji khusus yang deterministik.

Maklumat Pesanan

Spesifikasi Teknikal

Garis Panduan Pemasangan

• Pemasangan Kabinet: Pasangkan casis tengah secara menegak di dalam penutup kawalan standard yang dibumikan. Pastikan semua tab pengunci struktur terpasang sepenuhnya untuk menahan getaran dan mewujudkan sambungan pembumian elektrik.
• Penyambungan Lebihan: Untuk persediaan penjejakan dua pengawal, konfigurasikan unit kembar bersebelahan dan sambungkannya menggunakan kabel pautan lebihan NT 031 yang diperlukan sebelum melengkapkan urutan permulaan.
• Pengoptimuman Aliran Udara: Pastikan ruang kelegaan minimum 50 mm di atas dan di bawah permukaan sink haba luaran tidak terhalang untuk memudahkan pengudaraan dan mengelakkan pengumpulan haba di dalam penutup.
• Permulaan Perisian Tegar: Apabila menggunakan pelarasan atau kemas kini perisian tegar secara setempat melalui pemacu USB, sahkan bahawa medium storan diformat dengan betul dan talian bekalan kuasa kekal sepenuhnya stabil sepanjang proses pemasangan.

Pematuhan dan Pensijilan
