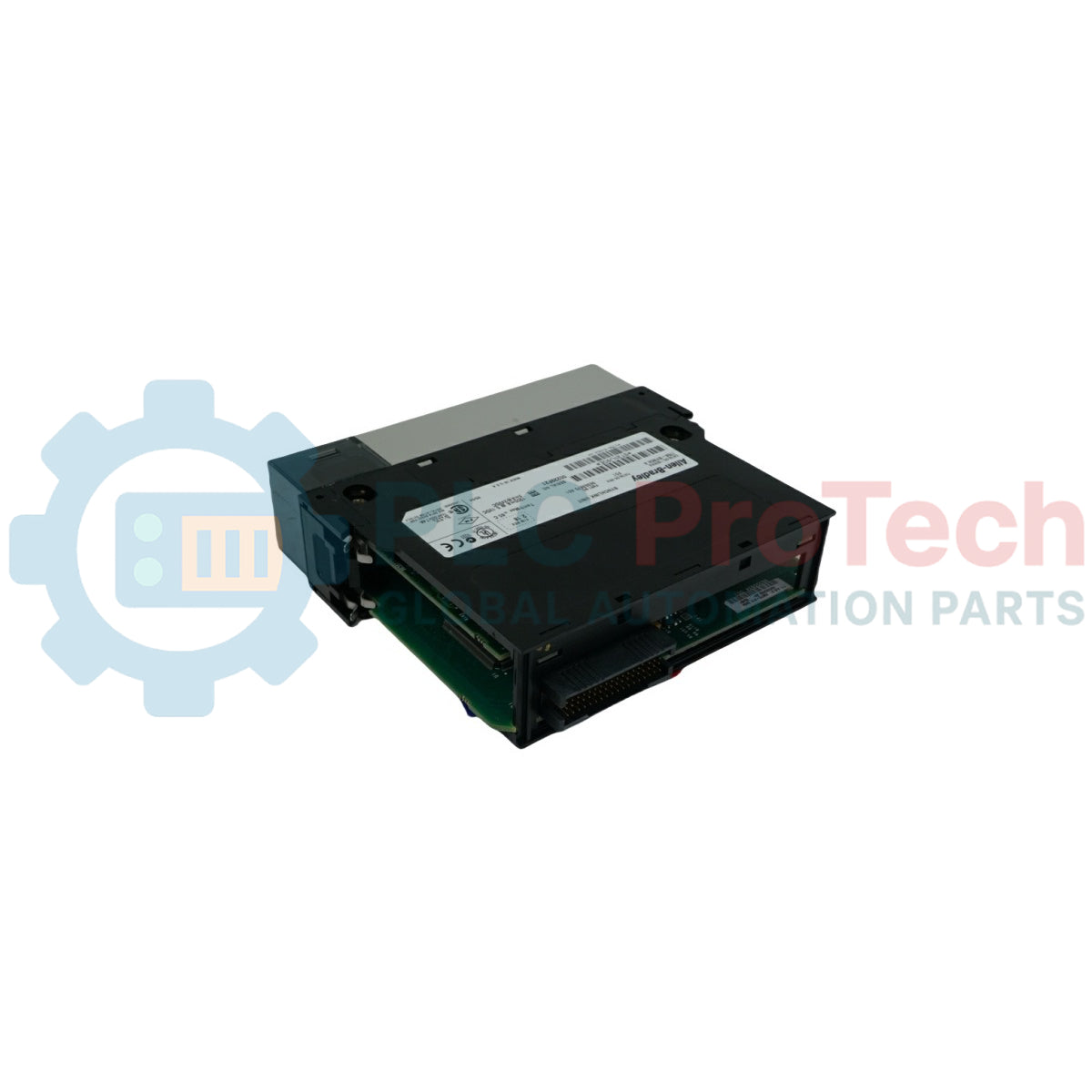

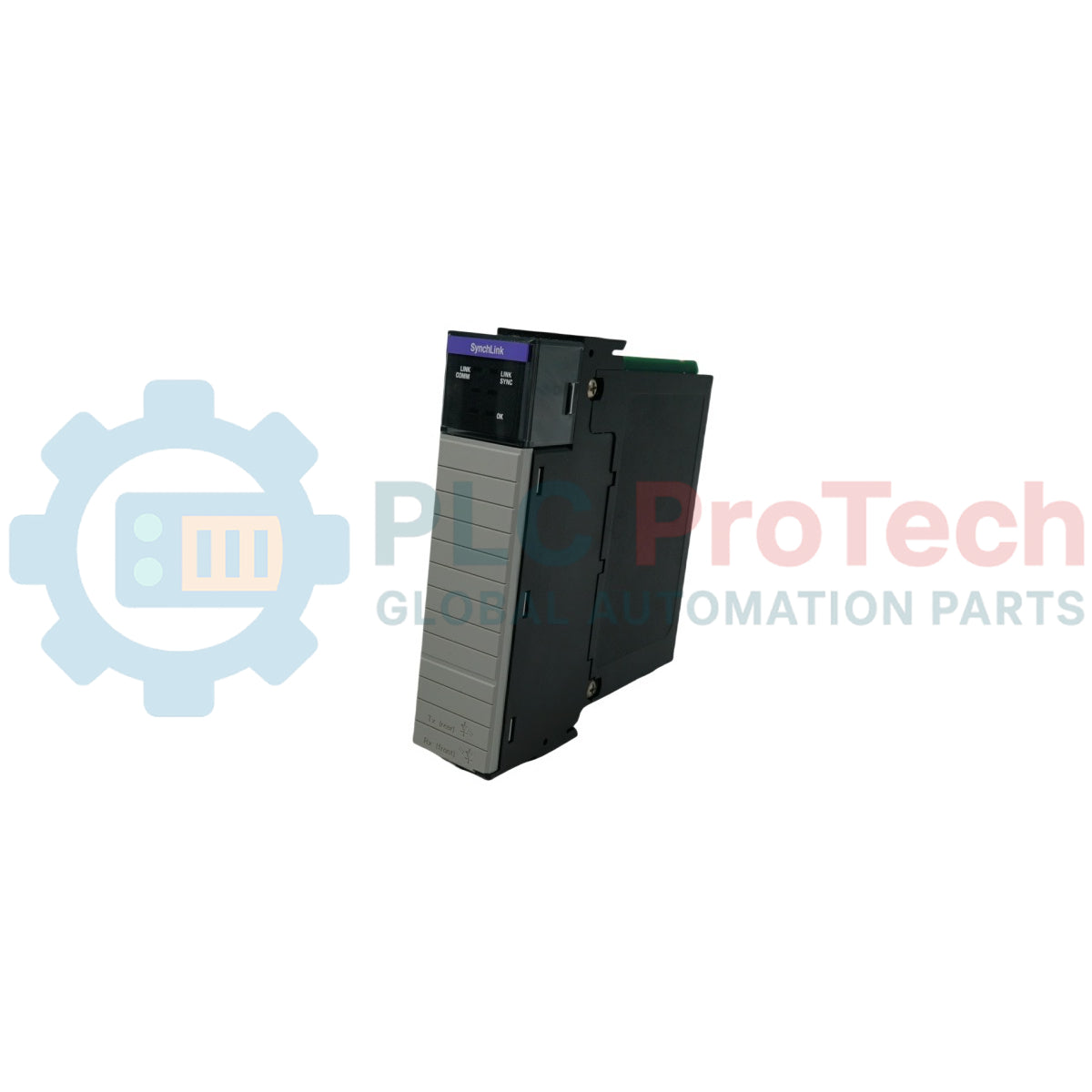

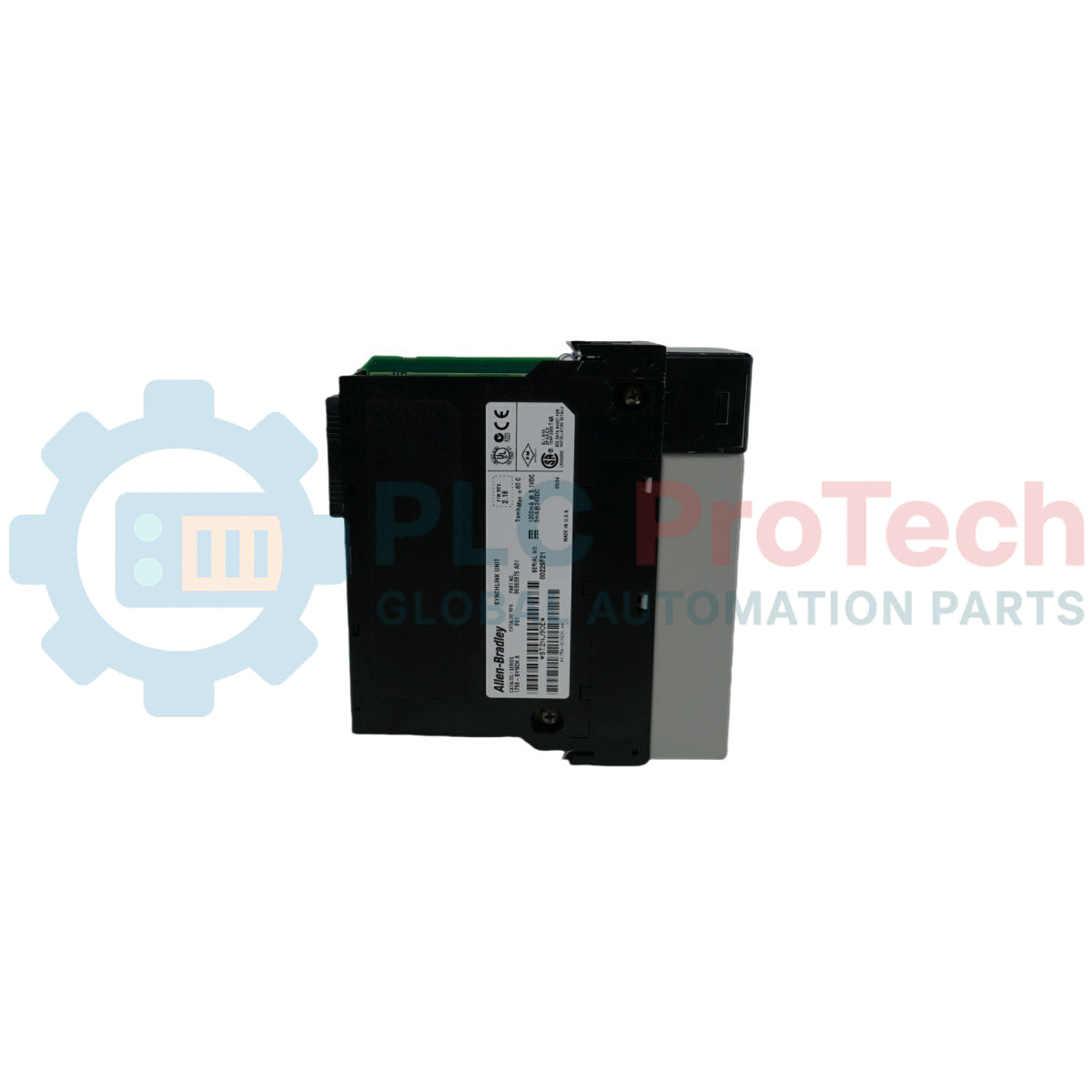

Allen-Bradley 1756-SYNCH ControlLogix Modul Komunikasi SynchLink

Penerangan

Allen-Bradley 1756-SYNCH berfungsi sebagai antara muka komunikasi gentian optik berkelajuan tinggi khusus yang mewujudkan penyiaran data deterministik dan penyegerakan jam sistem merentasi pelbagai platform kawalan. Direka bentuk untuk dipasang terus ke dalam mana-mana pemasangan casis standard, modul komunikasi SynchLink ini membolehkan penggunaan data rakan ke rakan antara pengawal bebas, dengan itu membolehkan pemboleh ubah paksi gerakan dan data penyelarasan pemacu dipindahkan dengan kependaman minimum. Dengan menguruskan bingkai gentian optik khusus melalui port lapisan fizikal khusus, unit ini menyelaraskan asas masa sistem teragih yang diperlukan untuk proses automasi saling bergantung yang sangat bersepadu.

Ciri-ciri

• Pemindahan Data Deterministik: Menyediakan komunikasi segerak dengan kelajuan penghantaran bingkai tetap selama 50 mikrosaat.
• Lelusan Data Tetap: Beroperasi pada kadar data SynchLink berterusan sebanyak 5 Mbps untuk pengagihan gerakan dan kawalan masa nyata.
• Pautan Optik Berbilang Casis: Mengintegrasikan 2 port kabel gentian optik setempat yang menggunakan panjang gelombang operasi 650 nm.
• Seni Bina Bingkai Dioptimumkan: Menggunakan susun atur bingkai yang sangat berstruktur yang mengandungi 3 bait bendera, 1 bait kawalan, 24 bait data dan medan semakan lebihan kitaran (CRC) 2 bait untuk pengesahan penghantaran.
• Sokongan Infrastruktur Kuasa: Direka bentuk untuk berantara muka dengan lancar dalam papan belakang yang dikuasakan oleh modul bekalan kuasa standard atau berlebihan.

Aplikasi

• Penyegerakan jam sistem induk/hamba berbilang casis dalam barisan pembuatan berkelajuan tinggi.
• Sistem pemacu terselaras dan pengagihan kawalan gerakan masa nyata merentasi rak industri berasingan.
• Penggunaan pemboleh ubah paksi gerakan kritikal antara pengawal tanpa overhed lebar jalur rangkaian tradisional.

Spesifikasi Teknikal

Model Alternatif & Keserasian

Modul 1756-SYNCH menetapkan konfigurasi komunikasi lapisan fizikal yang jelas, yang memerlukan penggunaan talian kaca Silika Bersalut Keras (HCS) khusus berukuran 200-230 mikron dengan penamatan Versalink V-System. Ia tidak boleh digantikan terus dengan antara muka gentian telekomunikasi berbilang mod atau mod tunggal LC/ST standard. Untuk sambungan susun atur tertentu, aksesori berfungsi yang diluluskan termasuk susun atur kabel gentian optik pra-pasang 1403-CFxxx atau talian kabel mentah simplex HCP-M0200T V01RK 200 um.

Perangkap Aplikasi & Nota Kejuruteraan

Risiko pemasangan utama melibatkan pengabaian had pengecilan pautan gentian optik merentasi rentangan fizikal yang panjang sehingga had 300 m. Pastikan laluan gentian teras bebas daripada bengkokan tajam yang melanggar had jejari minimum, kerana lenturan mikro menyebabkan kehilangan cahaya yang besar pada panjang gelombang operasi 650 nm, lalu mencetuskan kerosakan pautan CRC dalam penyemak parameter bingkai. Zarah persekitaran juga mengancam antara muka; oleh sebab modul ini menggunakan reka bentuk kepungan terbuka, penggunaan unit ini dalam persekitaran yang tidak memenuhi spesifikasi industri yang bersih dan kering akan mengotorkan port pemancar-penerima serta menjejaskan kestabilan gelung penjajaran jam 50 us.
