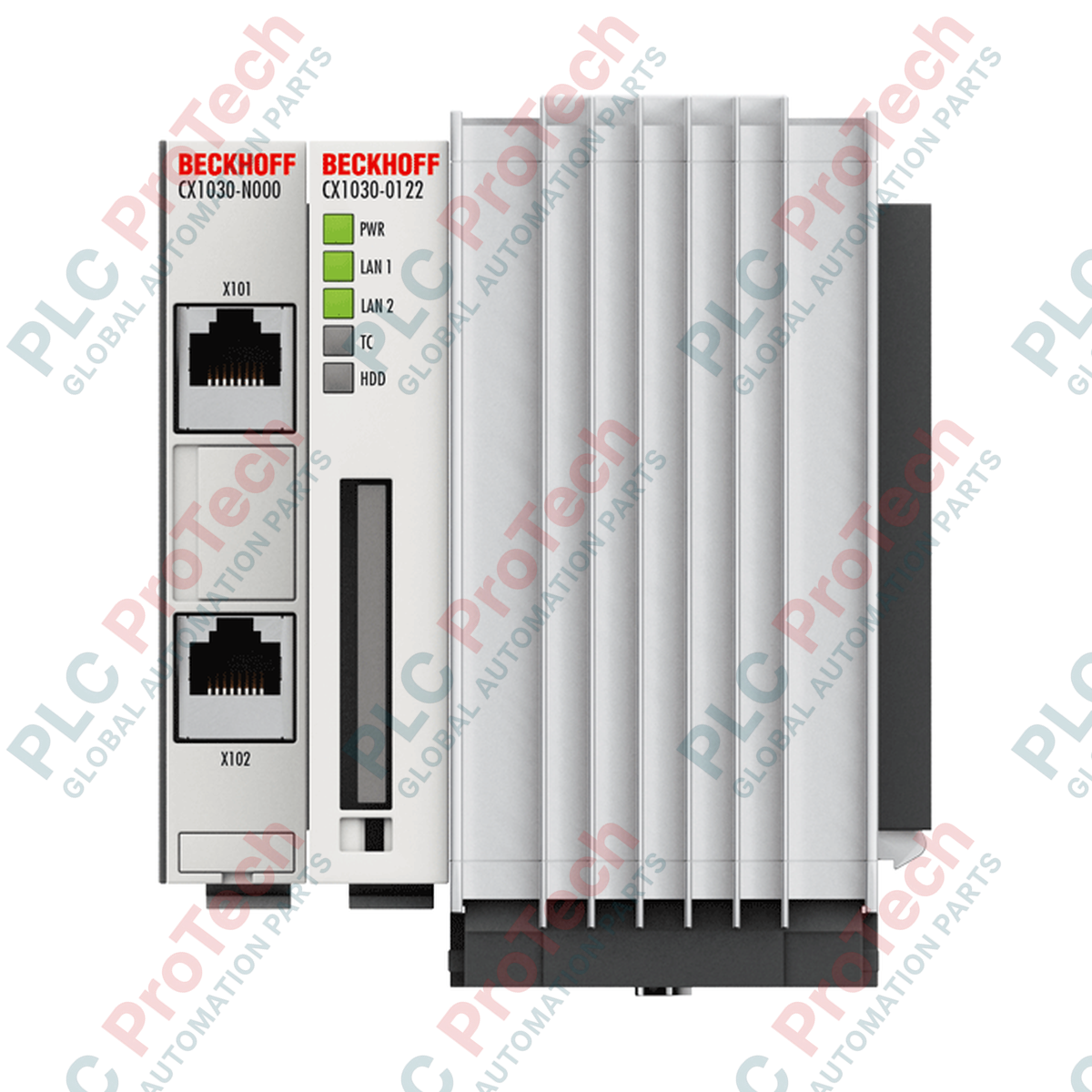

Modul CPU Asas BECKHOFF CX1030-0122

Penerangan

BECKHOFF CX1030-0122 ialah modul CPU asas berprestasi tinggi yang direka untuk seni bina automasi dan kawalan industri modular. Sebagai unit pemprosesan pusat dalam keluarga sistem CX1000, pengawal terbenam ini melaksanakan logik kompleks, kawalan gerakan dan tugas visualisasi bersama perisian automasi TwinCAT. Dikuasakan oleh pemproses Intel Pentium M yang beroperasi pada frekuensi jam 1.8 GHz, peranti ini menyediakan kuasa pemprosesan yang boleh dipercayai untuk persekitaran industri yang mencabar.

Dilengkapi dengan 256 MB RAM DDR dan kad Compact Flash 128 MB, CX1030-0122 menawarkan storan data dan kapasiti memori yang boleh dipercayai untuk pelaksanaan sistem pengendalian dan aplikasi. Antara muka Ethernet RJ45 dwi 10/100 Mbit/s melalui suis dalaman memudahkan komunikasi dan ketersambungan rangkaian yang kukuh. Modul ini berintegrasi dengan lancar dengan unit bekalan kuasa modular untuk menyokong pelbagai sistem I/O, termasuk terminal E-bus dan K-bus, menjadikannya komponen teras serba boleh untuk aplikasi kawalan mesin dan loji yang boleh diskalakan.

Ciri-ciri

• Pemproses Intel Pentium M dengan frekuensi jam 1.8 GHz untuk tugas pengkomputeran yang mencabar
• Dilengkapi dengan 256 MB RAM DDR dan kad Compact Flash 128 MB (pilihan storan boleh dikembangkan)
• Antara muka Ethernet RJ45 dwi 10/100 Mbit/s dengan suis dalaman bersepadu
• Seni bina penyejukan aktif yang menampilkan modul penyejukan boleh ganti dan kartrij kipas galas bebola berkembar dikawal kelajuan
• LED diagnostik atas papan yang komprehensif untuk kuasa, pautan dan aktiviti LAN, status TwinCAT serta akses denyar
• Jam masa nyata dalaman dengan sokongan bateri untuk pengekalan masa dan tarikh yang boleh dipercayai
• Dilengkapi terlebih dahulu dengan sistem pengendalian Windows Embedded Standard 2009 dan perisian kawalan masa jalan TwinCAT 2 NC PTP
• Integrasi bas sistem melalui seni bina ISA 16-bit (PC/104)

Aplikasi

• Pemprosesan dan kawalan pusat untuk sistem automasi mesin modular
• Aplikasi kawalan gerakan titik ke titik berbilang paksi yang memerlukan sokongan masa jalan TwinCAT 2
• Tugas pengelogan data dan visualisasi masa nyata dalam automasi kilang
• Sistem kawalan industri teragih yang berkomunikasi melalui rangkaian Ethernet

Spesifikasi Teknikal

Garis Panduan Pemasangan

1. Pastikan semua sumber kuasa kepada kabinet kawalan dan sistem CX1000 dimatikan sepenuhnya serta dikunci sebelum memulakan kerja pemasangan atau penggantian.
2. Periksa modul dan penyambung untuk memastikan tiada kerosakan pengangkutan atau pencemaran yang kelihatan.
3. Pasang BECKHOFF CX1030-0122 dengan kukuh pada rel DIN standard bersebelahan modul bekalan kuasa sistem yang sesuai (seperti siri CX1100).
4. Sambungkan bas sistem dan komponen modular dengan berhati-hati, pastikan penjajaran sambungan ISA 16-bit (PC/104) dan bas adalah betul.
5. Sambungkan kabel Ethernet ke antara muka RJ45 dan kemaskan semua pendawaian medan mengikut keperluan sistem.
6. Sahkan tahap voltan bekalan kuasa dan kemungkinan pengagihan sebelum memulihkan kuasa kepada sistem.
7. Hidupkan sistem dan sahkan status operasi melalui LED diagnostik terbina dalam dan antara muka perisian TwinCAT.
