Penerangan

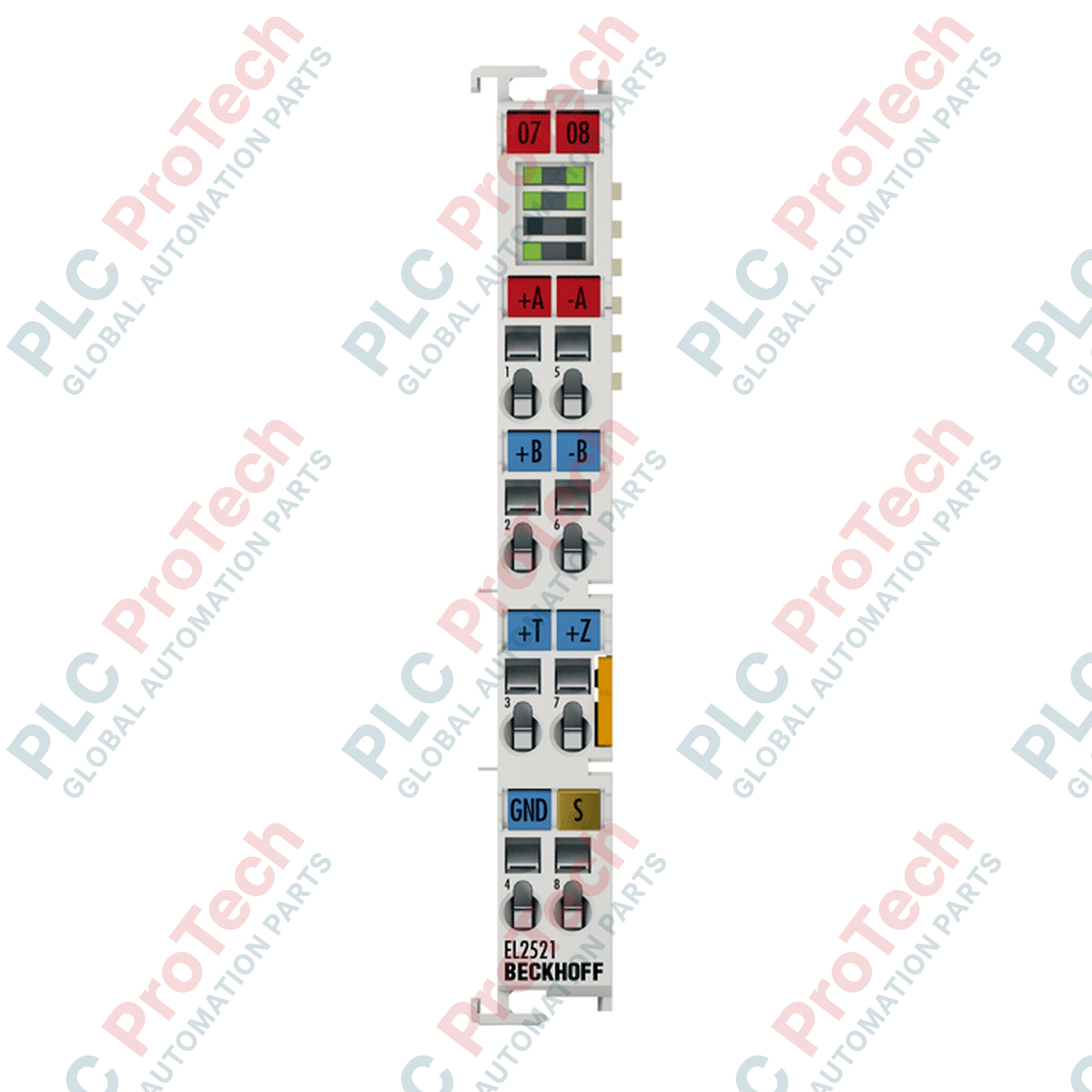

Disepadukan terus ke dalam rangka kerja I/O EtherCAT, Beckhoff EL2521-0024 menyediakan keupayaan output jujukan denyut 1 saluran yang dioptimumkan untuk simulasi pengekod inkremental. Beroperasi pada voltan isyarat 24 V DC dengan arus output maksimum 1 A, terminal ini menukarkan arahan halaju atau kedudukan 16 bit daripada pengawal kepada isyarat frekuensi fizikal yang tepat. Ia sesuai untuk menguji tugas penentududukan PLC, mengawal selia pemacu motor stepper dan melaksanakan sintesis frekuensi dinamik dalam rangkaian industri berkelajuan tinggi.
Ciri Utama
-
Prestasi Frekuensi Tinggi: Menyokong frekuensi output asas dari 0 hingga 500 kHz (lalai 50 kHz) dengan kenaikan saiz langkah 10 mHz yang sangat tepat.
-
Output Pembezaan Dwi: Menyediakan dua output pembezaan (Saluran A dan B) serta dua input digital khusus (+T dan +Z) untuk penyegerakan sistem.
-
Integrasi Jam Teragih: Dilengkapi jam teragih EtherCAT (DC) bersepadu untuk memastikan penyegerakan tepat pada tahap mikrosaat di seluruh rangkaian.
-
Simulasi Isyarat Menyeluruh: Mod boleh dikonfigurasikan termasuk fungsi tanjakan, kawalan jarak perjalanan dan penggantian frekuensi manual.
Aplikasi
- Menyambungkan peringkat kuasa motor stepper luaran dan pemacu servo terkawal denyut.
- Mensimulasikan maklum balas pengekod inkremental untuk sistem ujian perkakasan dalam gelung (HIL) gelung tertutup.
- Penjanaan frekuensi dinamik dan penghantaran denyut rujukan dalam talian percetakan atau pembungkusan yang kompleks.
Spesifikasi Teknikal
| Pengilang |
Beckhoff Automation |
| Nombor Model |
EL2521-0024 |
| Teknologi Sambungan |
Jujukan denyut (output frekuensi) |
| Bilangan Saluran |
1 saluran (2 output pembezaan A, B) |
| Input Bersepadu |
2 input (+T, +Z) pada 24 V DC |
| Julat Isyarat Output |
5 hingga 24 V DC (dibekalkan secara luaran, maks. 1 A) |
| Julat Frekuensi Output |
0 hingga 500 kHz (lalai 50 kHz) |
| Resolusi |
Maks. 15 bit (16 bit + tanda) |
| Saiz Langkah |
10 mHz |
| Penggunaan Arus E-bus |
Lazimnya 280 mA (bergantung pada beban) |
| Pengasingan Elektrik |
500 V (E-bus / potensi medan) |
| Lebar Imej Proses |
Output 14 bait, input 8 bait |
| Dimensi Peranti (W x T x D) |
12 mm x 100 mm x 68 mm |
| Berat Fizikal |
50 g |
| Berat Penghantaran (Dikira) |
2.0 kg |
| Suhu Operasi |
0 hingga 55 degC |
| Suhu Penyimpanan |
-25 hingga 85 degC |
| Kelembapan Relatif |
95%, tanpa pemeluwapan |
| Penarafan Persekitaran |
Perlindungan IP20, CE, UL, ATEX (II 3 G Ex nA IIC T4 Gc) |
Parameter Sambungan dan Pendawaian
| Jenis Konduktor |
Julat Keratan Rentas |
Julat AWG |
| Wayar Pejal (s) |
0.08 hingga 2.5 mm² |
AWG 28 hingga 14 |
| Wayar Berlembar (st) |
0.08 hingga 2.5 mm² |
AWG 28 hingga 14 |
| Wayar dengan Ferul (f) |
0.14 hingga 1.5 mm² |
AWG 26 hingga 16 |
Model Alternatif & Keserasian
EL2521-0024 jauh lebih khusus berbanding model EL2521 standard. EL2521 standard menggunakan voltan peringkat output yang lebih rendah, manakala varian -0024 menyokong sehingga 24 V DC pada 1 A secara natif. Ini menjadikannya penyelesaian gantian terus yang ideal untuk sistem legasi yang memerlukan talian penggerak 24 V terus tanpa perkakasan tambahan untuk pengalihan aras isyarat.
Perkara yang Perlu Dielakkan & Nota Kejuruteraan
Dengan arus E-bus lazim sebanyak 280 mA, terminal ini memberikan beban elektrik yang besar pada segmen bas setempat. Sistem yang menggunakan beberapa kad denyut mesti mengesahkan belanjawan kuasa Pengganding EtherCAT di hulu. Jika penggunaan arus yang dikira melebihi kapasiti bekalan pengganding, terminal bekalan kuasa EL9410 mesti disepadukan betul-betul di hulu modul ini.
Petua Pentauliahan & Pendawaian
Untuk mencegah hingar frekuensi tinggi daripada mengganggu isyarat analog bersebelahan, sentiasa salurkan sambungan output denyut melalui kabel pasangan terpiuh berperisai. Sambungkan perisai dengan kukuh pada plat pemasangan menggunakan pengapit pembumian berimpedans rendah. Kupas penebat wayar tepat sepanjang 8 hingga 9 mm sebelum dimasukkan ke dalam terminal sangkar spring bagi mencegah konduktor terdedah daripada menyebabkan litar pintas.
Panduan Pemasangan
AMARAN KRITIKAL: BAHAYA ELEKTRIK
Sebelum memasang, menanggalkan atau memasang wayar pada mana-mana terminal EtherCAT, matikan bekalan kuasa kepada seluruh sistem kawalan. Pastikan bekalan kuasa utama kepada pengganding bas dan semua sesentuh kuasa 24 V DC di bahagian medan diputuskan sepenuhnya untuk mencegah kerosakan dalaman terminal, gangguan komunikasi sistem atau kecederaan kepada kakitangan.
1
Letakkan terminal EL2521-0024 pada rel DIN 35 mm (mematuhi EN 60715), bersebelahan dengan pengganding EtherCAT atau terminal di hulu.
2
Tekan terminal ke bawah dengan kuat sehingga mekanisme pengunci logam berbunyi klik pada rel dan lidah gelangsar terkunci pada modul bersebelahan.
3
Dengan menggunakan pemutar skru kepala rata, kendalikan terminal pengapit tegangan bersepadu dan masukkan wayar pejal atau wayar berferul yang telah dilucutkan penebatnya. Lepaskan pengapit untuk mengukuhkan sambungan.
4
Hidupkan kuasa medan dan konfigurasikan peta data proses melalui perisian Beckhoff TwinCAT System Manager.
