Beckhoff EL3012 Terminal EtherCAT

Gambaran Keseluruhan Produk

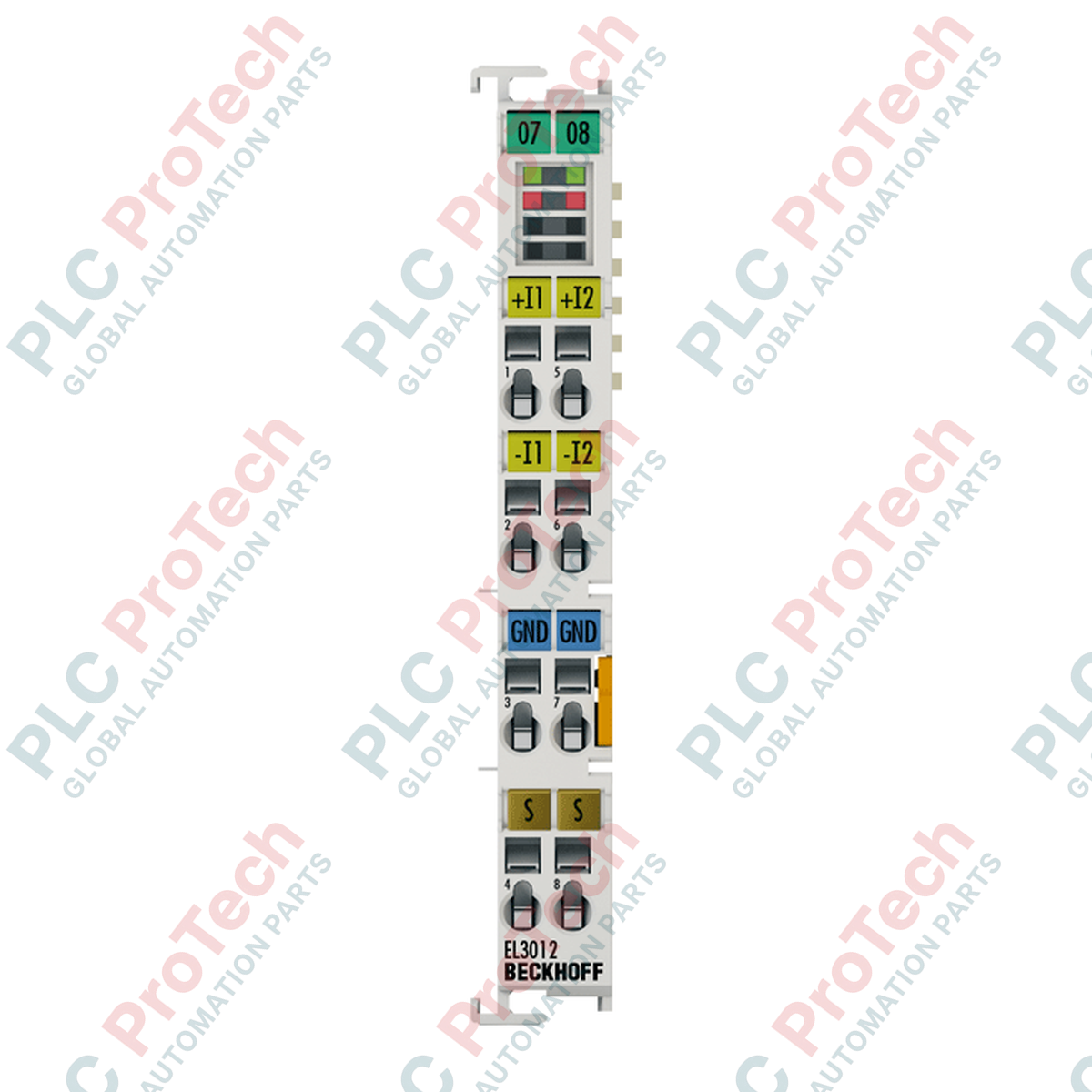

EL3012 (EL3012) ialah terminal input analog 2 saluran berketepatan tinggi daripada siri Beckhoff EtherCAT, yang direka khusus untuk pemerolehan isyarat proses industri. Modul ini mengendalikan isyarat arus 0 hingga 20 mA dengan resolusi 12 bit, menggunakan teknologi input pembezaan untuk memastikan integriti isyarat dalam persekitaran yang mempunyai gangguan elektrik. EL3012 penting untuk gelung kawalan kritikal dalam sektor seperti pemprosesan kimia, automasi kilang dan pembuatan berat. Dengan menyediakan pengasingan elektrik yang kukuh antara isyarat medan dan E-bas EtherCAT, modul ini melindungi pengawal daripada lonjakan voltan dan gelung bumi, sekali gus meningkatkan kebolehpercayaan sistem dengan ketara serta meminimumkan masa henti tidak dirancang.

Konfigurasi Teknikal

EL3012 direka bentuk untuk memberikan kepelbagaian dan pemprosesan isyarat lanjutan, serta menyokong integrasi lancar ke dalam mana-mana seni bina kawalan berasaskan EtherCAT.

• Teknologi Input Pembezaan: Penggunaan input pembezaan membolehkan penolakan hingar mod sepunya yang berkesan, yang amat penting apabila penderia terletak jauh dari kabinet kawalan.
• Pengkondisian Isyarat: Modul ini dilengkapi penapis FIR/IIR dalaman yang boleh dikonfigurasikan melalui perisian, membolehkan pengguna menyekat gangguan frekuensi tinggi tanpa memerlukan penapis analog luaran.
• Prestasi: Dengan masa penukaran lalai 0.625 ms dan had penapis 1 kHz, terminal ini menyediakan pemerolehan data berkelajuan tinggi yang diperlukan untuk kawalan masa nyata.
• Diagnostik: Dilengkapi pemantauan nilai had, yang membolehkan PLC mengesan nilai penderia di luar julat secara automatik, ciri yang penting untuk keselamatan proses proaktif.

Spesifikasi Teknikal

Soalan Lazim

Apakah kelebihan menggunakan input pembezaan pada EL3012?

Input pembezaan mengukur perbezaan antara dua isyarat dan bukannya merujuk kepada satu bumi. Ini mengurangkan kesan perbezaan potensi bumi dan hingar elektromagnet teraruh terhadap ketepatan pengukuran dengan ketara.

Bolehkah tetapan penapis input diubah semasa operasi?

Ya, penapis FIR/IIR boleh dikonfigurasikan melalui kamus objek EtherCAT, membolehkan anda melaraskan masa tindak balas dan ciri penindasan hingar agar sesuai dengan keperluan khusus aplikasi anda.

Adakah terminal ini memerlukan bekalan kuasa luaran untuk penderia analog?

EL3012 membekalkan kuasa kepada elektronik dalamannya melalui E-bas. Bergantung pada jenis penderia, anda mungkin memerlukan bekalan kuasa luaran 24 VDC untuk membekalkan kuasa gelung kepada peranti medan.

Garis Panduan Pemasangan dan Operasi

• Perlindungan dan Pembumian: Sentiasa gunakan kabel pasangan terpiuh berperisai untuk isyarat analog. Sambungkan perisai kabel ke titik pembumian pusat kabinet menggunakan kelenjar kabel yang mematuhi EMC bagi menyediakan laluan impedans rendah untuk gangguan frekuensi tinggi.
• Amalan Pendawaian: Elakkan memasang kabel isyarat analog selari dengan kabel kuasa arus tinggi atau kabel motor VFD. Jarak pemisahan minimum 200 mm disyorkan untuk mengurangkan risiko cakap silang.
• Pemasangan Terminal: Apabila memasang EL3012 pada rel DIN, pastikan slot berkembar dan sambungan berkunci terpasang sepenuhnya pada terminal bersebelahan. Ini memastikan kestabilan mekanikal dan sentuhan elektrik yang betul merentasi satah belakang EtherCAT.
