Penerangan

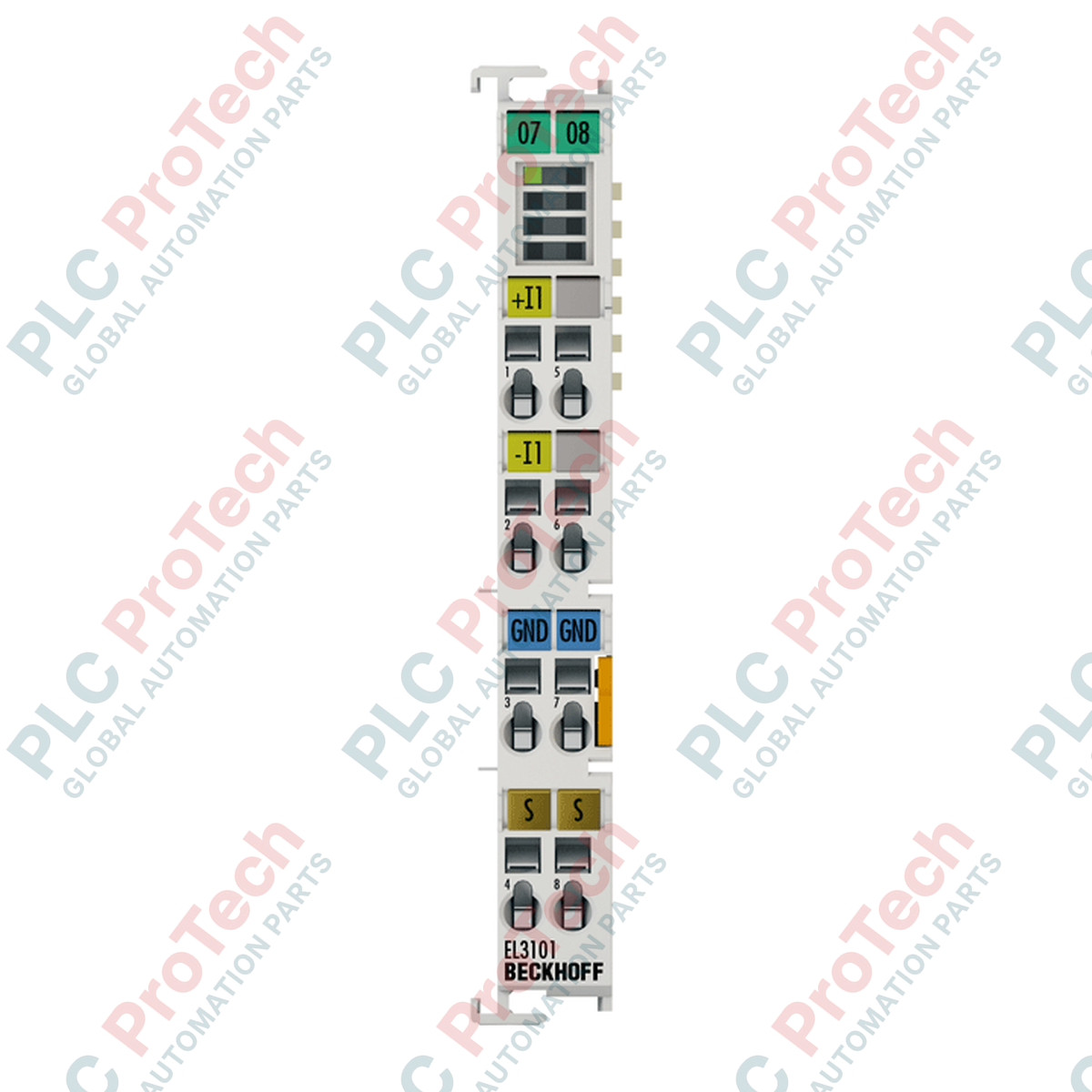

Pengukuran tepat dalam sistem kawalan industri berkelajuan tinggi dapat dilakukan dengan terminal input analog EtherCAT EL3101. Modul kompak 12 mm ini direka bentuk untuk memproses isyarat analog pembezaan dalam julat +/-10 V dengan resolusi pendigitalan 16 bit (termasuk tanda). Beroperasi secara langsung pada sistem E-bas EtherCAT Beckhoff, modul ini memberikan kelajuan penukaran pantas bersama penyegerakan Jam Teragih (DC) yang canggih, dengan ketepatan kurang daripada 1 us. Seni bina perkakasan ini menggabungkan sempadan pengasingan elektrik 500 V yang kukuh antara bas komunikasi dengan litar isyarat untuk melindungi infrastruktur kawalan hiliran.
EL3101 menyokong tingkah laku pemprosesan isyarat tersuai melalui penapis digital boleh dikonfigurasi, termasuk pilihan FIR (Tindak Balas Impuls Terhingga) dan IIR (Tindak Balas Impuls Tak Terhingga). Ciri perisian bersepadu seperti pemantauan nilai had dan pemetaan imej proses boleh laras membolehkan jurutera automasi menyesuaikan perwakilan data mengikut keperluan aplikasi tertentu, menjadikannya pilihan yang boleh dipercayai untuk persekitaran pengujian, kuasa dan pembuatan proses yang mencabar.
Ciri-ciri
- Input analog pembezaan saluran tunggal yang direka untuk julat isyarat +/-10 V.
- Penukaran analog-ke-digital 16-bit beresolusi tinggi untuk tugas pengukuran sensitif.
- Sokongan perkakasan Jam Teragih (DC) dengan ketepatan penyegerakan di bawah 1 us.
- Pengasingan elektrik 500 V terbina dalam antara E-bas dalaman dengan input isyarat analog.
- Imej proses boleh dikonfigurasi dengan perwakilan data boleh tukar dan pemantauan had aktif.
- Penapis input perkakasan dalaman dengan frekuensi had 5 kHz untuk mengurangkan hingar frekuensi tinggi.
- Penapisan hingar digital yang boleh dipilih pengguna melalui penapis FIR dan IIR boleh atur cara.
- Faktor bentuk rel DIN yang kompak dengan LED status bersepadu untuk diagnostik medan serta-merta.
Aplikasi
- Maklum balas pemacu berkejituan tinggi dan gelung kawalan gerakan.
- Kaki ujian industri dan sistem penentukuran automatik.
- Jentera berat, penjanaan kuasa dan sistem kawalan turbin.
- Gelung pembuatan proses yang memerlukan rakaman voltan berbilang saluran yang disegerakkan.
Spesifikasi Teknikal
| Pengilang |
BECKHOFF |
| Model / Nombor Bahagian |
EL3101 |
| Jenis Produk |
Terminal EtherCAT |
| Bilangan Input |
1 (Pembezaan) |
| Julat Voltan Isyarat |
-10 V hingga +10 V |
| Resolusi |
16 bit (termasuk tanda) |
| Bekalan Kuasa |
Melalui E-bas dalaman |
| Penggunaan Arus (E-bas) |
Biasanya 130 mA |
| Rintangan Input Dalaman |
> 200 kOhm |
| Frekuensi Had Penapis Input |
5 kHz |
| Masa Penukaran |
Kira-kira 40 us |
| Ralat Pengukuran |
< +/-0.3 % (relatif kepada nilai skala penuh) |
| Voltan Mod Sepunya (Ucm) |
Maks. 35 V (relatif kepada GND dalaman) |
| Pengasingan Elektrik |
500 V (E-bas / voltan isyarat) |
| Jam Teragih (DC) |
Ya (kejituan < 1 us) |
| Lebar Imej Proses |
Input 4 bait |
| Dimensi (W x H x D) |
12 mm x 100 mm x 68 mm |
| Berat |
Kira-kira 60 g |
| Suhu Operasi |
-25 hingga +60 degC |
| Suhu Penyimpanan |
-40 hingga +85 degC |
| Kelembapan Relatif |
95 %, tidak memeluwap |
| Bahan Perumah |
Polikarbonat |
| Kelas Perlindungan |
IP20 |
Sambungan dan Antara Muka
| Sentuhan Terminal |
Fungsi Sambungan Isyarat |
| Terminal 1 |
+ Input Analog (Pembezaan +) |
| Terminal 5 |
- Input Analog (Pembezaan -) |
| Terminal 3 |
Sambungan Perisai / Bumi |
| Terminal 4 / 8 |
Rujukan GND dalaman |
Garis Panduan Pemasangan
- Pasang secara menegak pada rel DIN 35 mm standard yang mematuhi EN 60715.
- Pastikan sambungan slot berkembar dan kekunci terkunci sepenuhnya dengan terminal bersebelahan.
- Kupas penebat wayar medan sepanjang 8-9 mm sebelum dimasukkan.
- Tekan pengapit tegangan spring menggunakan pemutar skru kepala rata standard semasa pendawaian terminal.
- Gunakan konduktor pepejal, wayar terkandas atau ferrul hujung wayar bersaiz 0.08 hingga 2.5 mm² (AWG 28-14).
- Pastikan laluan pengudaraan tidak terhalang untuk membolehkan pelesapan haba secara perolakan dalam kabinet tertutup.
Pematuhan dan Pensijilan
- CE
- UL
- ATEX (II 3 G Ex nA IIC T4 Gc)
