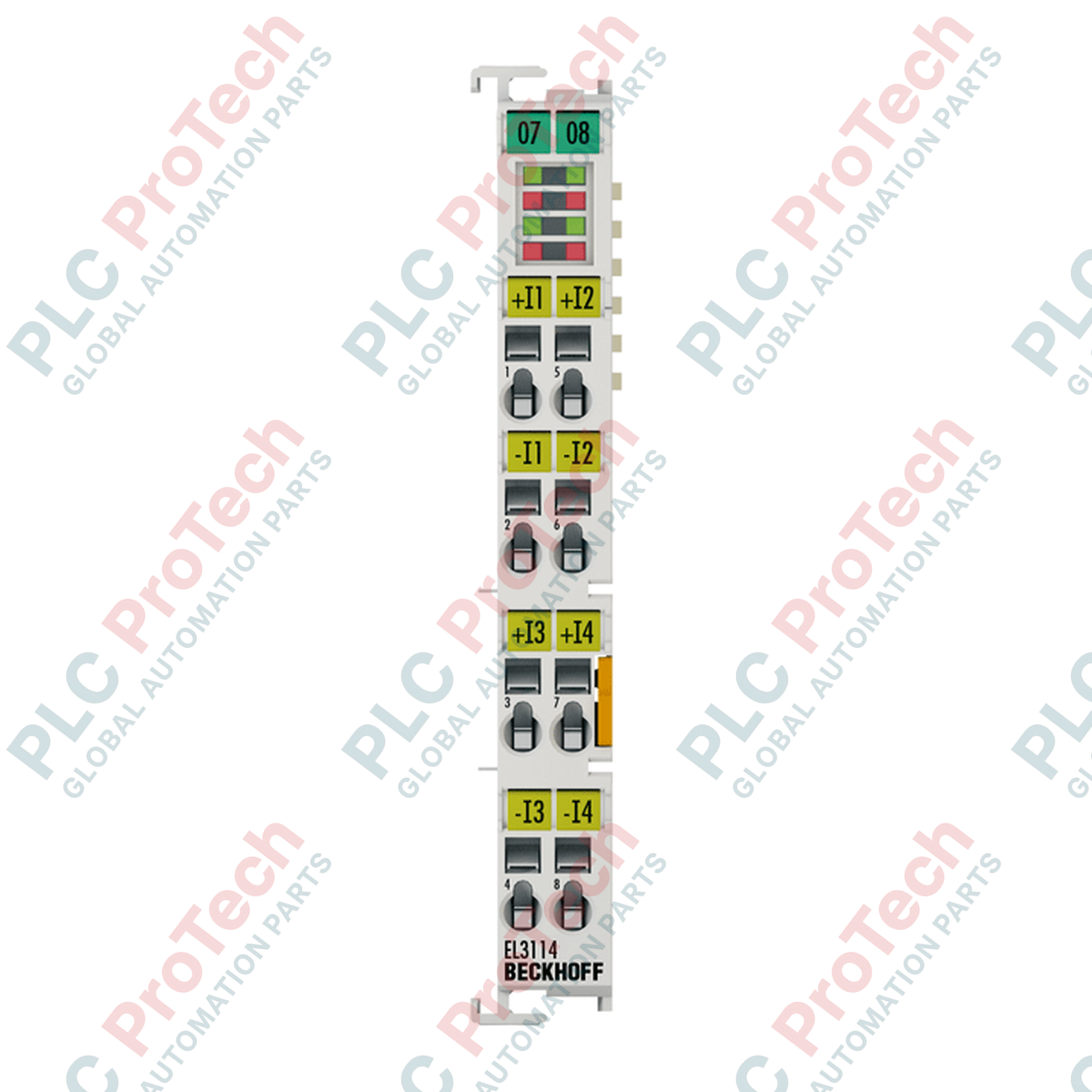

Modul Input Analog 4 saluran Terminal EtherCAT Beckhoff EL3114

Perihalan

Pemerolehan isyarat analog berketepatan tinggi dalam persekitaran automasi yang disegerakkan dikendalikan terus oleh Beckhoff EL3114, terminal EtherCAT yang menyediakan empat saluran pengukuran arus berbeza yang diasingkan secara bebas dalam julat 0 hingga 20 mA. Dengan resolusi 16-bit berketepatan tinggi, terminal industri ini menukar nilai gelung arus kepada data proses yang bersih untuk pengawal EtherCAT. Dilengkapi keupayaan perkakasan berkelajuan tinggi, terminal ini menyokong Jam Teragih (DC) dengan ketepatan penyegerakan di bawah 1 mikrosaat, menjadikannya ideal untuk pengukuran gelung yang pantas dan sejajar mengikut masa merentasi seni bina automasi berbilang nod.

Ciri-ciri

• Empat input analog berbeza yang bebas, direka untuk meminimumkan gangguan gelung bumi.
• Proses penukaran analog-ke-digital 16-bit yang tepat (termasuk perwakilan tanda).
• Penyegerakan perkakasan bersepadu melalui Jam Teragih EtherCAT (DC), dengan sisihan penyegerakan di bawah 1 mikrosaat.
• Penapis input perkakasan 5 kHz terbina dalam untuk menolak hingar mekanikal dan elektromagnet frekuensi tinggi.
• Pengasingan elektrik kukuh 500 V (RMS) antara logik kawalan E-bas dalaman dan isyarat medan.
• Lebar perumah kompak 12 mm yang memaksimumkan ketumpatan di dalam panel kawalan standard.

Aplikasi

• Rangkaian kawalan proses industri yang memantau gelung arus standard 0 hingga 20 mA.
• Sistem pemerolehan data teragih yang memerlukan penyegerakan pada tahap mikrosaat.
• Sistem maklum balas gelung tertutup dalam pemasangan, pembungkusan dan pengendalian bahan berkelajuan tinggi.
• Pemasangan penjejakan kuasa dan arus merentasi kepungan subagihan.

Spesifikasi Teknikal

Sambungan dan Antara Muka

Cerapan Kejuruteraan Empirik

Model Alternatif & Keserasian

EL3114 boleh menggantikan model EL311x legasi secara langsung jika pemetaan perisian proses disahkan. Sistem yang beralih daripada terminal bukan DC kepada EL3114 hendaklah memastikan penyegerakan Distributed Clock didayakan dalam konfigurasi aktif TwinCAT untuk mengelakkan hanyutan asas masa. Pastikan varian ES3114 dipilih jika modul penyambung terminal boleh pasang diperlukan untuk pertukaran di tapak.

Perangkap Aplikasi & Nota Kejuruteraan

Laluan input pembezaan dalaman bergantung pada penguat kendalian standard dengan had mutlak maksimum voltan mod sepunya sebanyak 10 V. Melebihi had ini merentasi saluran akan menyebabkan pengapit ukuran yang teruk dan ketaklinearan. Selain itu, kerana terminal ini menggunakan 130 mA secara berterusan daripada sambungan E-bus dalaman, perancang integrasi sistem mesti mengesahkan profil jumlah output arus Bus Coupler sebelumnya (seperti EK1100) dan memasukkan terminal bekalan kuasa perantaraan (EK1110 / EL9400) jika peruntukan kumulatif E-bus melebihi had.

Petua Pentauliahan & Pendawaian

Untuk melindungi penghantaran isyarat amplitud rendah yang sensitif, sentiasa lalukan gelung arus menggunakan kabel pasangan terpiuh berperisai. Bumikan perisai pada kemasukan kabinet atau pendakap terminal. Parameter penapisan (seperti tingkah laku laluan rendah IIR/FIR) boleh dilaraskan sepenuhnya dalam Perisian TwinCAT melalui objek parameter CoE (CAN melalui EtherCAT) 0x80n0, yang membolehkan penapis perkakasan 5 kHz diperhalus untuk mengasingkan corak hingar getaran mekanikal.
