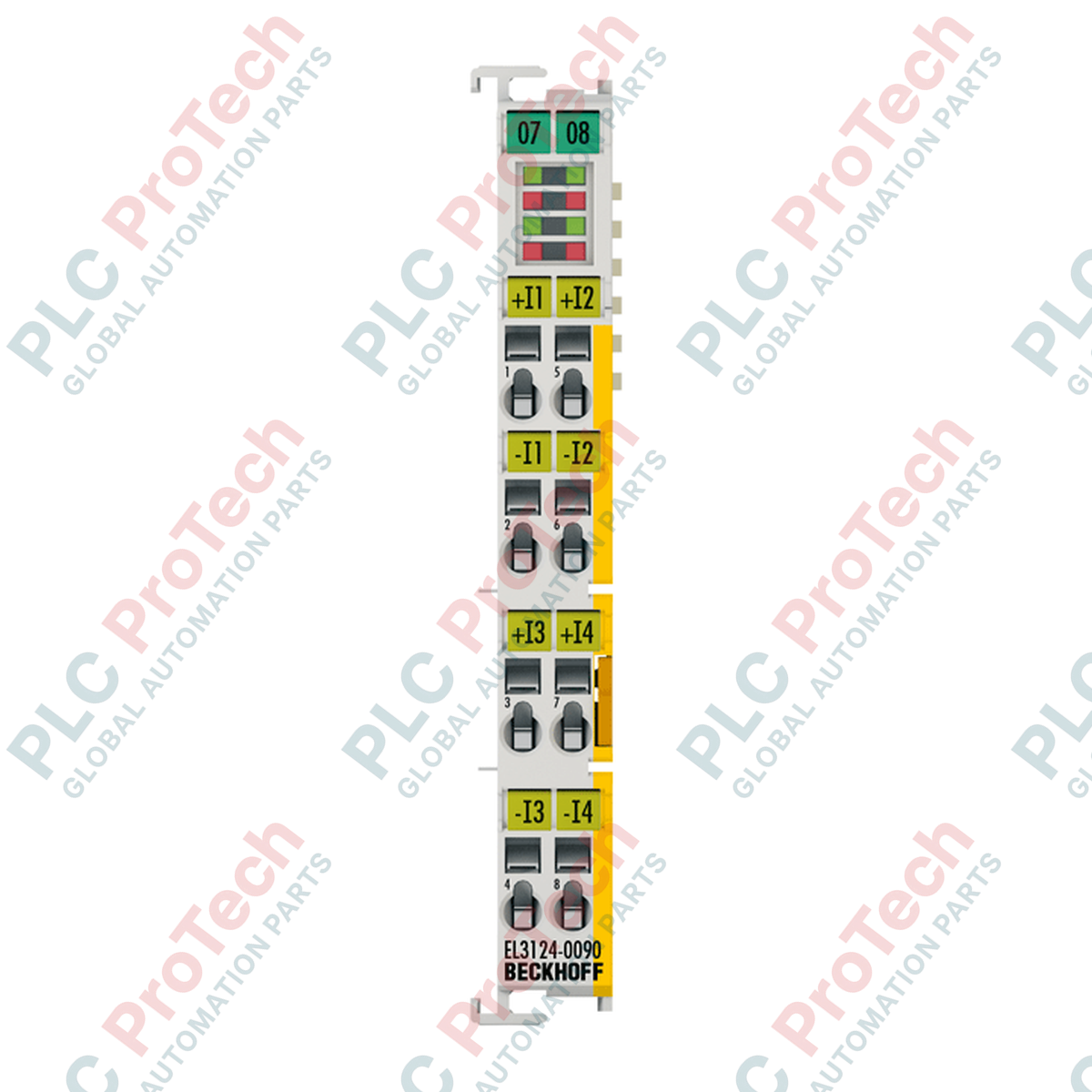

Terminal EtherCAT BECKHOFF EL3124-0090

SKU EL3124-0090

Dalam stok

12-month warranty
Free returns within 30 days

Pengilang: BECKHOFF
No. Produk: EL3124-0090
Origin Jerman
Jenis Produk: Terminal EtherCAT
Pembayaran: T/T, Western Union
Berat: 2.0 kg
Dimensi: 12 mm x 100 mm x 68 mm
Pelabuhan penghantaran: Xiamen
Jaminan: 12 bulan

Product Description

Penerangan

BECKHOFF EL3124-0090 ialah Terminal EtherCAT input analog 4 saluran berprestasi tinggi yang direka bentuk untuk pemerolehan tepat isyarat arus industri standard. Beroperasi dalam julat 4 hingga 20 mA, terminal ini menyediakan pemprosesan beresolusi 16-bit melalui empat input pembezaan bebas. Direka bentuk untuk disambungkan terus kepada instrumentasi medan, terminal ini menukar pemboleh ubah fizikal proses kepada nilai digital yang boleh dipercayai untuk seni bina automasi industri.

Ciri utama yang membezakan EL3124-0090 ialah teknologi TwinSAFE SC (Saluran Tunggal) bersepadunya. Reka bentuk khusus ini membolehkan isyarat analog standard digunakan dalam operasi berkaitan keselamatan. Dengan menghantar data melalui protokol selamat kepada unit pelaksanaan TwinSAFE Logic, modul ini membolehkan isyarat standard dinilai untuk tugas keselamatan, sekali gus mengurangkan kerumitan sistem dan jejak perkakasan dengan ketara dalam penggunaan kritikal keselamatan.

Ditempatkan dalam perumah terminal kompak 12 mm, modul ini berkomunikasi dengan lancar melalui antara muka E-bas EtherCAT. Modul ini dilengkapi penapis digital bersepadu, jam teragih (DC) untuk penyegerakan masa berketepatan tinggi, serta pemantauan diagnostik menyeluruh bagi memastikan masa operasi dan kebolehpercayaan yang konsisten dalam persekitaran industri.

Ciri-ciri

Empat input analog pembezaan bebas yang direka khusus untuk isyarat 4 hingga 20 mA.
Teknologi TwinSAFE SC bersepadu untuk berkomunikasi dengan selamat menggunakan data analog standard dalam sistem automasi yang diperakui keselamatan.
Penukaran analog-ke-digital 16-bit beresolusi tinggi untuk pemerolehan ukuran sensitif.
Sokongan untuk Jam Teragih (DC), yang memastikan pensampelan temporal yang tepat dan disegerakkan merentasi rangkaian EtherCAT.
Pemprosesan isyarat yang boleh dikonfigurasikan melalui penapis digital yang boleh dipilih (FIR/IIR) serta pemantauan nilai had bersepadu.
Pengasingan elektrik 500 V antara E-bas dalaman dengan voltan isyarat sisi medan.
Faktor bentuk pemasangan rel DIN 12 mm yang menjimatkan ruang, dengan LED status dan diagnostik.

Aplikasi

Pemantauan instrumentasi proses, termasuk meter aliran, pemancar tekanan dan penderia suhu.
Pemantauan dan pemprosesan isyarat berkaitan keselamatan dalam seni bina TwinSAFE.
Aplikasi pengukuran industri berkelajuan tinggi yang memerlukan penyegerakan temporal yang tepat.
Sistem pemerolehan data teragih dalam automasi kilang dan mesin.

Spesifikasi Teknikal

Parameter	Spesifikasi
Pengilang	BECKHOFF
Model	EL3124-0090
Jenis Produk	Terminal EtherCAT (TwinSAFE SC)
Bilangan Input	4 input pembezaan
Arus Isyarat	4...20 mA
Resolusi	16 bit (termasuk tanda)
Rintangan Dalaman	tip. 85 ohm + voltan diod
Masa Penukaran	kira-kira 100 mikrosaat
Frekuensi Had Penapis Input	5 kHz
Ralat Pengukuran	< ±0.3% (berbanding nilai skala penuh)
Voltan Mod Sepunya (UCM)	maks. 10 V
Ketahanan Voltan Lampau	35 V DC
Pengasingan Elektrik	500 V (E-bus / voltan isyarat)
Penggunaan Arus (E-bus)	tip. 130 mA
Penggunaan Arus (Sentuhan Kuasa)	Tiada (tidak dimuatkan)
Lebar Bit Imej Proses	16 bait (input)
Jam Teragih (DC)	Ya
Lebar	12 mm
Suhu Operasi	-25 hingga +60 degC
Suhu Penyimpanan	-40 hingga +85 degC
Gred Perlindungan	IP20

Sambungan / Antara Muka

Jenis Sambungan Terminal	Spesifikasi / Had
Mekanisme Pendawaian	Penggerakan spring melalui pemutar skru
Keratan Rentas Konduktor Pepejal	0.08...2.5 mm² (AWG 28...14)
Keratan Rentas Konduktor Berjalin	0.08...2.5 mm² (AWG 28...14)
Konduktor Fleksibel dengan Ferul	0.14...1.5 mm² (AWG 26...16)
Panjang Pelucutan	8...9 mm

Garis Panduan Pemasangan

Pastikan seluruh sistem automasi dan bekalan kuasa berkaitannya dinyah tenaga sepenuhnya sebelum memulakan prosedur pemasangan atau penanggalan.
Pasangkan terminal pada rel DIN standard 35 mm yang mematuhi EN 60715, dan pastikan mekanisme penguncian terpasang dengan kukuh.
Pastikan pemasangan terminal bersebelahan menggunakan slot berkembar bersepadu dan sambungan berkunci untuk mengekalkan kestabilan struktur serta sentuhan elektrik.
Sambungkan wayar isyarat pembezaan 4...20 mA mengikut pemetaan penetapan terminal standard, dengan mengambil kira keratan rentas konduktor dan panjang pelucutan yang sesuai.
Pastikan amalan pelindungan dan pembumian sistem yang betul dipatuhi untuk mengelakkan gangguan elektromagnet daripada menjejaskan pengukuran analog beresolusi tinggi.
Konfigurasikan parameter terminal (seperti pengaktifan penapis FIR/IIR dan nilai had) melalui TwinCAT System Manager sebelum sistem dimulakan.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What is the primary function of the BECKHOFF EL3124-0090?

The BECKHOFF EL3124-0090 is a 4-channel analog input EtherCAT Terminal designed to acquire differential current signals in the 4 to 20 mA range with a high 16-bit resolution, while utilizing TwinSAFE SC for safety-related signal evaluation.

Does the EL3124-0090 require power from the power contacts?

No, the BECKHOFF EL3124-0090 is powered directly via the internal E-bus of the EtherCAT Terminal system and has a typical E-bus current consumption of 130 mA.

What is TwinSAFE SC and how does it apply to the EL3124-0090?

TwinSAFE SC (Single Channel) technology on the BECKHOFF EL3124-0090 allows standard analog input signals to be safely transmitted and analyzed within a safety-related TwinSAFE system, supporting applications up to PL d/SIL 2 depending on the system architecture.

What type of sensor signals can be connected to this terminal?

The BECKHOFF EL3124-0090 is designed to connect to up to four differential current-loop sensors that output standard 4 to 20 mA signals, commonly used for temperature, pressure, flow, and level monitoring.

What is the conversion time and frequency limit of the EL3124-0090?

The BECKHOFF EL3124-0090 features an analog-to-digital conversion time of approximately 100 microseconds and an input filter limit frequency of 5 kHz.
