Terminal Pengagihan Potensi EtherCAT BECKHOFF EL9184

SKU EL9184

Dalam stok

12-month warranty
Free returns within 30 days

Pengilang: BECKHOFF
No. Produk: EL9184
Negara asal:Jerman
Jenis Produk: Terminal Pengedaran Berpotensi
Pembayaran: T/T, Western Union
Berat: 60g
Dimensi: 12 mm x 100 mm x 68 mm
Pelabuhan penghantaran: Xiamen
Jaminan: 12 bulan

Penerangan

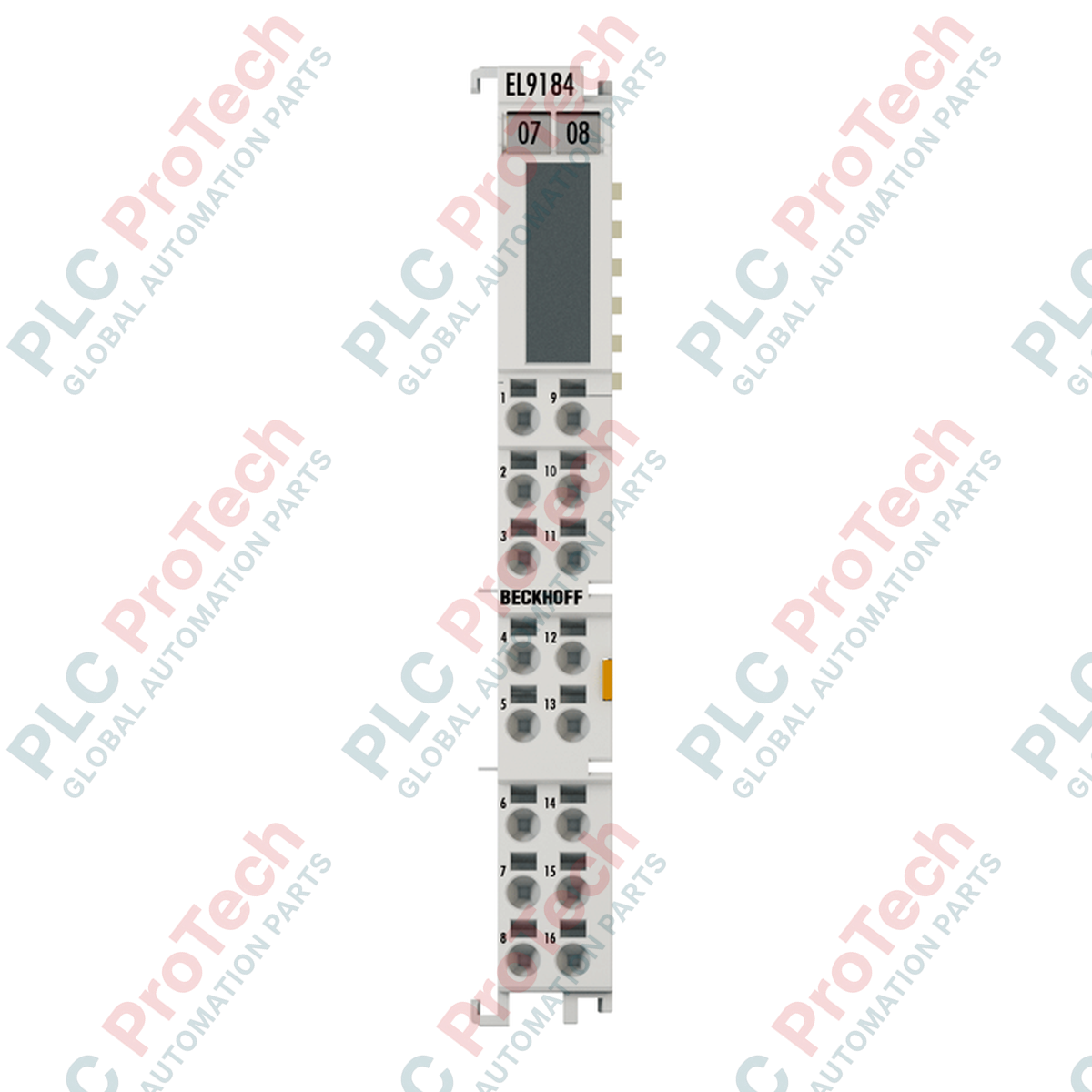

BECKHOFF EL9184 ialah terminal pengagihan potensi yang direka untuk penghalaan potensi yang menjimatkan ruang terus dalam segmen Terminal EtherCAT. Beroperasi sebagai terminal pasif, modul ini menyediakan 16 titik sambungan dalam perumah High Density (HD) 12 mm yang kompak, menjadikannya alternatif yang cekap kepada blok terminal luaran tradisional.

Dengan mengakses sesentuh kuasa dalaman Terminal EtherCAT bersebelahan, BECKHOFF EL9184 mengagihkan 8 titik potensi 24 V DC dan 8 titik potensi 0 V DC. Konfigurasi ini membolehkan pendawaian terus, kemas dan teratur untuk berbilang penderia, penggerak dan peranti kawalan tanpa menggunakan ruang rel DIN yang tidak diperlukan.

Dilengkapi teknologi sambungan canggih, terminal pengagihan potensi ini memudahkan tugas pendawaian semasa pemasangan dan penyelenggaraan. Seni bina pasifnya memastikan ia tidak memerlukan data imej proses atau arus E-bus untuk berfungsi, sebaliknya hanya mengoptimumkan pengagihan kuasa di sisi medan.

Ciri-ciri

Menyediakan 16 titik pengagihan potensi: 8 x 24 V DC dan 8 x 0 V DC.
Perumah High Density (HD) 12 mm mengoptimumkan keperluan ruang kabinet.
Teknologi sambungan palam terus (tolak masuk) untuk pemasangan wayar teras tunggal tanpa alat.
Terminal berpenggerak spring untuk sambungan mudah wayar teras halus dan ferrul.
Reka bentuk sistem pasif dengan lebar imej proses 0-bit.
Memastikan susun atur pendawaian yang kemas dengan menghapuskan jalur pengagihan luaran.
Pengagihan potensi bersepadu yang diperoleh terus daripada sesentuh kuasa.

Aplikasi

Pengagihan kuasa di sisi medan untuk konfigurasi berbilang penderia dan penggerak.
Sistem kawalan teragih yang memerlukan pembahagian 24 V DC dan 0 V DC setempat.
Kabinet kawalan elektrik dan pemasangan rel DIN yang mempunyai ruang terhad.
Mesin industri yang menggunakan konfigurasi I/O berketumpatan tinggi.

Spesifikasi Teknikal

Umum

Parameter	Spesifikasi
Pengilang	BECKHOFF
Model Tepat	EL9184
Jenis Produk	Terminal pengagihan potensi
Jenis Perumah	Perumah HD (Ketumpatan Tinggi)
Lebar Perumah	12 mm
Bahan Perumah	Polikarbonat

Elektrik

Parameter	Spesifikasi
Voltan Nominal	Maks. 60 V DC
Beban Arus bagi Setiap Sesentuh Kuasa	Maks. 10 A
Penggunaan Arus E-Bus	0 mA (pasif)
Pengasingan Elektrik	500 V (E-bas / potensi medan)
Lebar Bit dalam Imej Proses	0

Sambungan dan Pendawaian

Parameter	Spesifikasi
Teknologi Sambungan	Palam masuk terus (teknik tekan masuk)
Bilangan Titik Sambungan	16 (8 x 24 V, 8 x 0 V)
Keratan Rentas Wayar Pejal	0.08 hingga 1.5 mm² (AWG 28 hingga 16)
Keratan Rentas Wayar Terkandas	0.25 hingga 1.5 mm² (AWG 22 hingga 16)
Keratan Rentas Ferul	0.14 hingga 0.75 mm² (AWG 26 hingga 19)
Panjang Pelucutan	8 hingga 9 mm

Mekanikal dan Persekitaran

Parameter	Spesifikasi
Dimensi (W x H x D)	12 mm x 100 mm x 68 mm
Berat	Kira-kira 60 g
Suhu Operasi	-25 hingga +60 degC
Suhu Penyimpanan	-40 hingga +85 degC
Pemasangan	Rel DIN 35 mm (mematuhi EN 60715)
Sambungan Pemasangan Bersebelahan	Sambungan slot berkembar dan kunci

Sambungan / Antara Muka

Titik Terminal	Fungsi
1 hingga 8	Titik pengagihan 24 V DC (sambungan sesentuh kuasa dalaman)
9 hingga 16	Titik pengagihan 0 V DC (sambungan sesentuh kuasa dalaman)

Garis Panduan Pemasangan

Pastikan keseluruhan sistem kawalan dan segmen terminal khusus dinyahtenagakan sepenuhnya sebelum memulakan pemasangan atau penyelenggaraan.
Pasang BECKHOFF EL9184 pada rel DIN 35 mm standard dengan mengetapkannya pada tempatnya sehingga mekanisme penguncian terpasang.
Pastikan kedudukan bersebelahan yang betul dengan Terminal EtherCAT bersebelahan supaya sesentuh kuasa dalaman dapat dijajarkan dan disambungkan dengan betul.
Untuk konduktor pejal, masukkan wayar terus ke titik sambungan. Untuk konduktor terkandas atau berferul, gerakkan mekanisme spring menggunakan pemutar skru yang sesuai sebelum memasukkan wayar.
Pastikan jumlah beban arus merentasi sesentuh kuasa teragih tidak melebihi had kadaran maksimum 10 A.

Pematuhan dan Pensijilan

Jenis Pensijilan	Butiran
CE	Mematuhi
UL	Diluluskan cULus
Penandaan ATEX Ex	II 3 G Ex nA IIC T4 Gc

FAQ

Apakah fungsi utama BECKHOFF EL9184?

BECKHOFF EL9184 ialah terminal pengagihan potensi yang direka untuk mengagihkan potensi 24 V DC dan 0 V DC terus daripada sesentuh kuasa bersebelahan ke 16 titik sambungan individu, sekali gus menjimatkan pendawaian dan ruang rel DIN.

Adakah BECKHOFF EL9184 menggunakan arus E-bas?

Tidak, BECKHOFF EL9184 ialah modul pasif dan mempunyai penggunaan arus E-bas sebanyak 0 mA, bermakna ia tidak membebankan bekalan kuasa E-bas.

Apakah jenis wayar yang boleh digunakan dengan BECKHOFF EL9184?

BECKHOFF EL9184 menerima wayar teras padu berukuran 0.08 hingga 1.5 mm² (AWG 28–16) menggunakan pemasukan palam terus tanpa alat, serta wayar berteras pilin (0.25 hingga 1.5 mm²) dan wayar dengan ferrul (0.14 hingga 0.75 mm²) melalui penggerak spring.

Berapakah kadar arus maksimum untuk BECKHOFF EL9184?

BECKHOFF EL9184 menyokong beban arus maksimum 10 A merentasi sesentuh kuasanya, dengan kadar voltan kendalian nominal sehingga 60 V DC.

Adakah BECKHOFF EL9184 memerlukan konfigurasi perisian dalam TwinCAT?

Tidak, BECKHOFF EL9184 mempunyai lebar imej proses 0-bit dan bertindak semata-mata sebagai sistem penghalaan fizikal pasif, jadi ia tidak memerlukan konfigurasi perisian atau pemetaan dalam TwinCAT.
