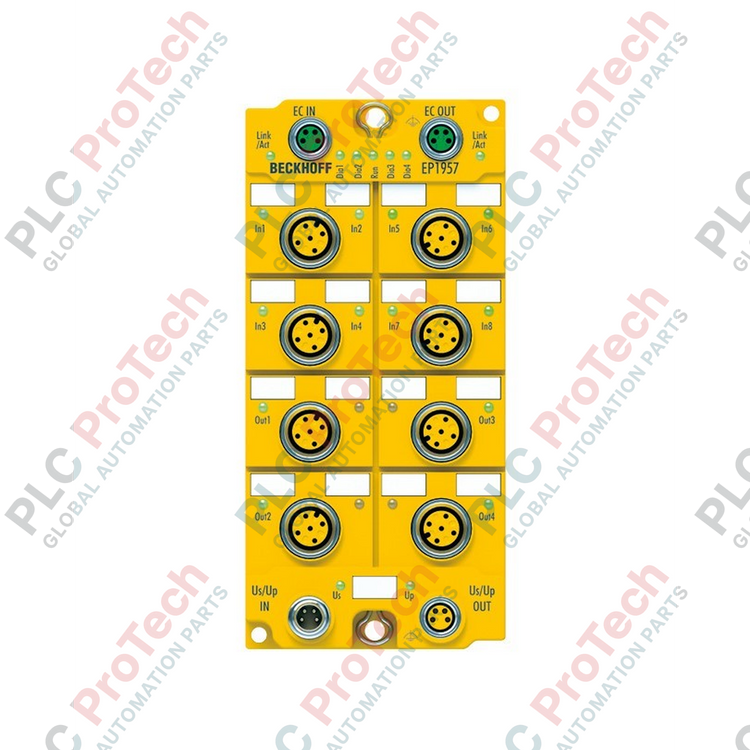

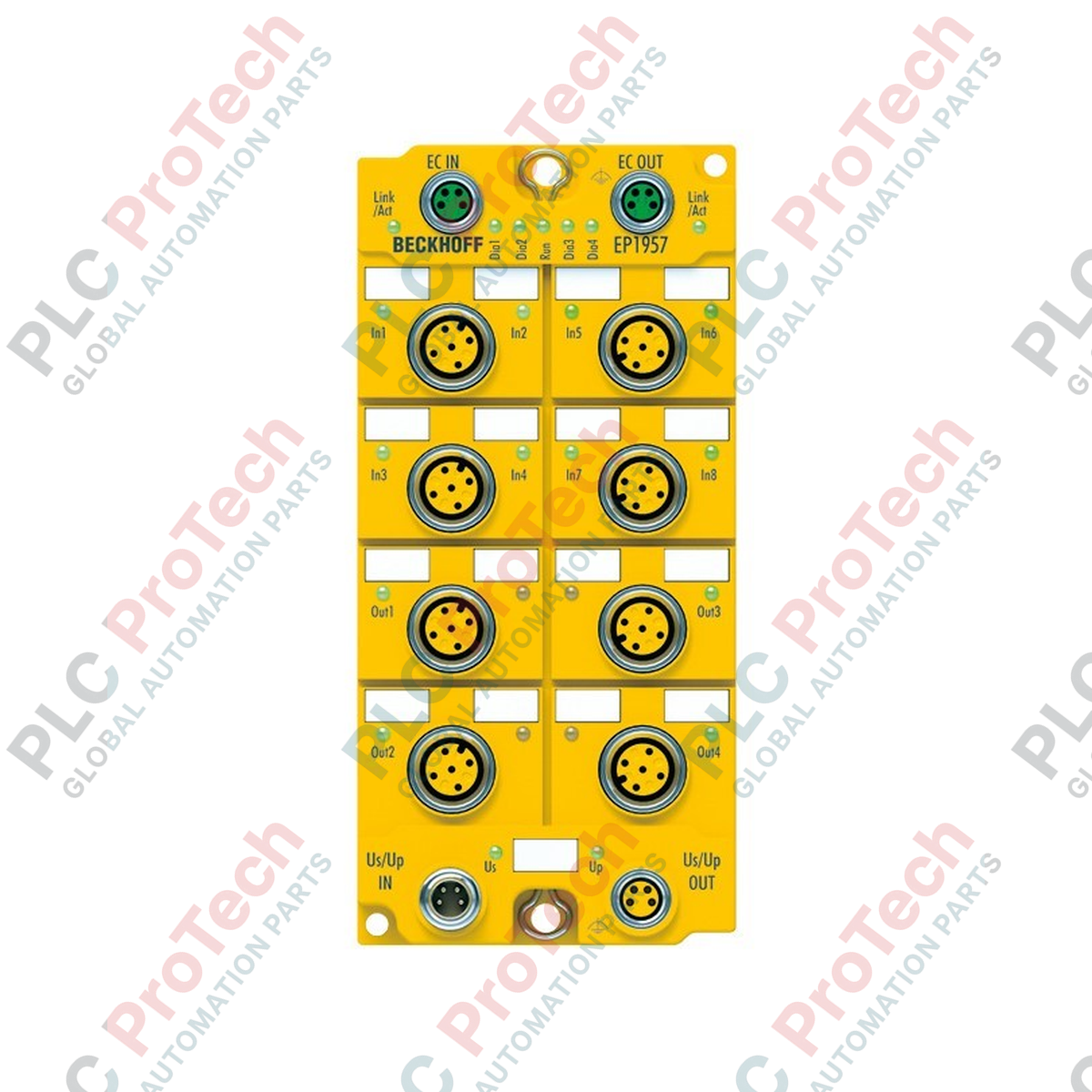

Beckhoff EP1957-0022 Modul Kotak EtherCAT TwinSAFE

Penerangan

Bertindak sebagai pautan terus yang kukuh antara isyarat medan input dan output selamat, Beckhoff EP1957-0022 membolehkan pelaksanaan logik keselamatan terdesentralisasi dalam mesin automatik. TwinSAFE EtherCAT Box bertaraf IP67 ini mengintegrasikan input keselamatan, output keselamatan dan pengawal keselamatan boleh atur cara setempat ke dalam satu peranti medan yang padat. Dengan dipasang terus pada mesin di luar kabinet kawalan, Beckhoff EP1957-0022 mengurangkan kerumitan pendawaian medan sambil mengekalkan pematuhan terhadap arahan keselamatan mesin global yang ketat.

Ciri-ciri

• Logik Keselamatan Bersepadu: Menyokong pelaksanaan program PLC keselamatan setempat melalui Safety over EtherCAT (FSoE).
• Perlindungan IP67: Perumah kedap habuk dan kalis air yang direka untuk pemasangan terus pada mesin tanpa perumah tambahan.
• Bilangan Isyarat Fleksibel: Dilengkapi dengan 8 input selamat dan 4 output selamat untuk mengurus gelung keselamatan setempat.
• Teknologi Sambungan M12: Menggunakan terminal sambungan M12 5-pin berkod A yang diseragamkan untuk integrasi sensor/penggerak yang selamat.
• Faktor Bentuk Dioptimumkan: Antara muka dwi M8 terlindung untuk komunikasi EtherCAT berkelajuan tinggi dan deterministik.

Aplikasi

• Pemantauan keselamatan terdesentralisasi dalam mesin pembungkusan dan sistem pengendalian bahan.
• Sel kerja robotik yang memerlukan integrasi setempat bagi henti kecemasan, langsir cahaya dan pintu keselamatan.
• Persekitaran industri yang mencabar dan tertakluk kepada prosedur pencucian, pendedahan kepada minyak atau pengumpulan zarah halus.
• Konfigurasi mesin modular yang memerlukan zon keselamatan beroperasi secara bebas atau bertukar status selamat melalui FSoE.

Spesifikasi Teknikal

Sambungan dan Antara Muka

Wawasan Kejuruteraan Empirik

Model Alternatif & Keserasian

EP1957-0022 berfungsi sebagai pengawal keselamatan teragih. Jika seni bina anda bergantung sepenuhnya pada logik berpusat dan hanya memerlukan peluasan input keselamatan, pertimbangkan EP1908-0002. Modul ini serasi dengan persekitaran TwinCAT 3.1. Ambil perhatian bahawa pengubahsuaian jumlah semak keselamatan memerlukan muat turun penuh projek keselamatan melalui master EtherCAT; pengubahsuaian logik semasa operasi dihadkan oleh keperluan piawaian keselamatan.

Perangkap Aplikasi & Nota Kejuruteraan

Walaupun output selamat mempunyai kadar 0.5 A, pensuisan beban induktif memerlukan diod roda bebas luaran jika had penindasan dalaman dilampaui semasa kitaran pantas. Selain itu, pastikan jumlah arus yang digunakan oleh bekalan sensor (US) tidak melebihi 120 mA bagi mencegah nyahpicuan lebihan arus setempat. Semasa mereka bentuk susun atur fizikal, elakkan pemasangan peranti berdekatan dengan sumber getaran tinggi atau pemancar haba melampau tanpa ruang penenggelam haba dinamik, kerana pengumpulan haba boleh mengurangkan hayat operasi geganti keselamatan dalaman.

Petua Pentauliahan & Pendawaian

Sentiasa gunakan kabel M8 berkualiti tinggi dengan perisai berganda untuk rangkaian EtherCAT bagi mengelakkan ralat tamat masa watchdog akibat EMC, yang secara automatik menetapkan logik keselamatan kepada keadaan selamat. Pastikan pendakap pemasangan logam modul dibumikan terus kepada rangka mesin untuk mewujudkan laluan impedans rendah bagi hingar frekuensi tinggi. Sahkan bahawa litar US (kuasa sensor/kawalan) dan UP (kuasa periferal penggerak) dibekalkan daripada bekalan kuasa Kelas 2 yang diperakui dan berasingan bagi mengekalkan pengasingan keselamatan yang betul.
