Penerangan

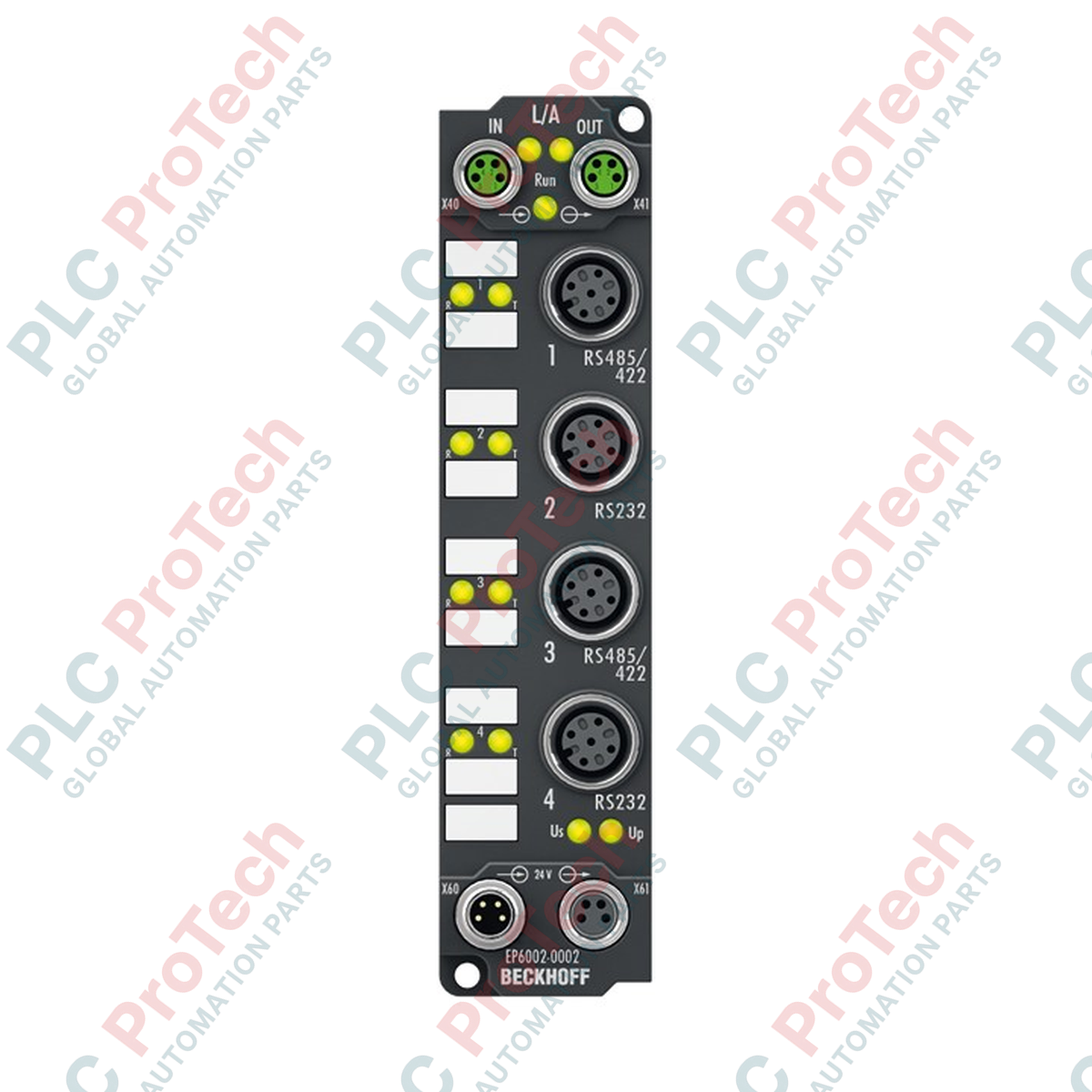

Tugas komunikasi bersiri industri yang memerlukan perlindungan persekitaran tahap IP67 ditangani secara langsung oleh modul antara muka bersiri Beckhoff EP6002-0002. EtherCAT Box yang diperkukuh ini membolehkan penyepaduan terdesentralisasi sehingga dua peranti hujung bersiri secara terus di lapangan, tanpa memerlukan kabinet kawalan pelindung. Setiap satu daripada dua saluran boleh dikonfigurasikan secara berasingan, membolehkan operasi serentak protokol RS232, RS422 atau RS485. Modul ini melaksanakan pemindahan data dua hala yang pantas kepada pengawal melalui protokol EtherCAT berprestasi tinggi, lalu menyediakan antara muka yang cekap untuk pengimbas kod bar, terminal pengendali, sensor bersiri dan peranti industri lama.

Parameter penghantaran, termasuk kadar baud sehingga 115,200 baud, pariti dan bit henti, boleh dipilih melalui perisian untuk disesuaikan dengan pelbagai keperluan peranti. Bagi mencegah gangguan isyarat dan mengasingkan peralatan terminal yang sensitif, EP6002-0002 mempunyai pengasingan elektrik 500 V terbina dalam antara antara muka komunikasi dengan logik sistem EtherCAT dalaman. Ditempatkan dalam perumah padat yang sedia digunakan di lapangan dengan penarafan perlindungan kemasukan yang tinggi, modul ini menyokong pemasangan fleksibel dan penyepaduan mudah ke dalam topologi automasi kilang yang sangat teragih.

Ciri-ciri

• Reka bentuk dwi-saluran yang menyokong pemilihan antara muka secara bebas (RS232, RS422 atau RS485) bagi setiap saluran.
• Penyepaduan terus ke dalam rangkaian EtherCAT berkelajuan tinggi melalui dua port sambungan M8 berperisai.
• Penimbalan data terbina dalam yang besar dengan penimbal penerimaan 864 bait dan penimbal penghantaran 128 bait bagi setiap saluran.
• Bekalan kuasa sensor tambahan +5 V DC yang terlindung secara elektrik dan kalis litar pintas (20 mA setiap saluran).
• Penarafan perlindungan IP65/66/67 yang kukuh untuk pemasangan terus pada mesin dalam persekitaran industri yang mencabar.
• Antara muka penyambung M12 berkualiti tinggi yang memastikan sambungan selamat dan tahan getaran untuk peranti persisian bersiri.

Aplikasi

• Penyepaduan pembaca kod bar dan pengimbas RFID terdesentralisasi pada penghantar pengendalian bahan.
• Sambungan medan penunjuk berat bersiri dan penimbang industri dalam sistem pembungkusan.
• Antara muka terus dengan pemacu kelajuan boleh ubah dan sistem penentududukan lama menggunakan Modbus RTU (melalui RS485).
• Menyambungkan panel pengendali, paparan bersiri dan terminal diagnostik dalam susun atur loji proses.

Spesifikasi Teknikal

Sambungan dan Antara Muka

Garis Panduan Pemasangan

• Pemasangan: Pasang unit terus pada permukaan rata dan sekata menggunakan bolt M3 standard melalui lubang pemasangan yang ditetapkan. Jangan melebihi tork pemasangan maksimum.
• Pembumian dan Pelindungan: Pastikan modul dibumikan dengan betul. Gunakan kabel M8 dan M12 berpelindung untuk mengekalkan standard keserasian elektromagnet (EMC) yang tinggi dan meminimumkan hingar isyarat.
• Pengetatan Kabel: Ketatkan semua penyambung bulat M8 dan M12 dengan tangan untuk memastikan pengedap dalaman dimampatkan. Ketatkan mengikut tork nominal yang disyorkan OEM bagi mengekalkan penarafan perlindungan kemasukan IP67.
• Pengagihan Kuasa: Beri perhatian kepada kejatuhan voltan apabila menyambungkan berbilang modul secara berantai melalui gelung kuasa M8. Jangan melebihi kapasiti pembawa arus maksimum sambungan kuasa.

Pematuhan dan Pensijilan

• CE
• UL
• ATEX: II 3 G Ex nA IIC T4 Gc
