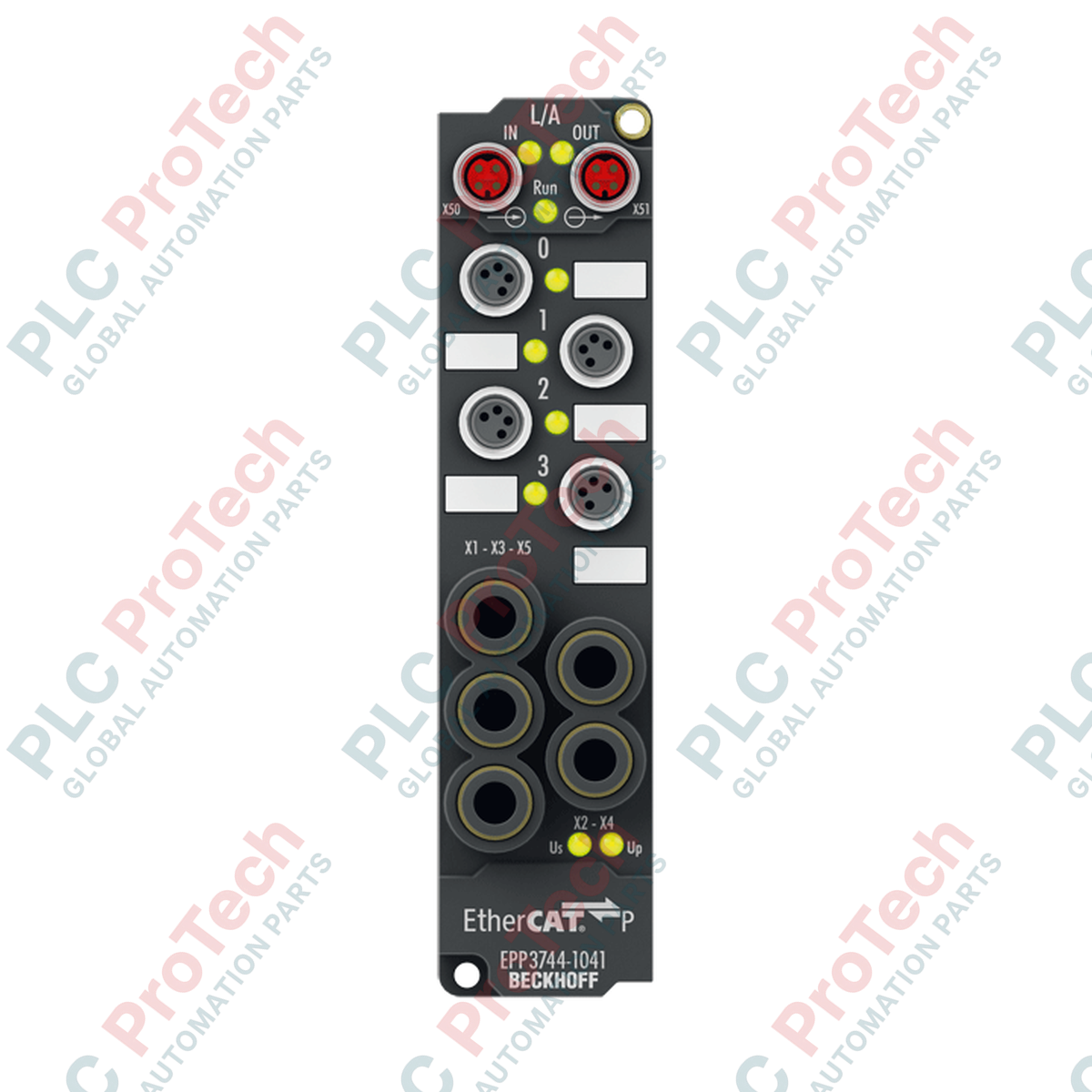

BECKHOFF EPP3744-1041 Kotak EtherCAT P

Penerangan

BECKHOFF EPP3744-1041 ialah Kotak EtherCAT P berprestasi tinggi yang direka untuk pengukuran langsung tekanan udara relatif dan berbeza pada mesin serta peralatan. Modul jimat ruang ini menggabungkan empat input tekanan udara, enam input digital dan dua output digital dalam satu perumah industri teragih yang sangat terlindung. Dengan mengintegrasikan pengukuran tekanan pneumatik dengan pemprosesan I/O digital berbilang saluran pada peringkat mesin, modul ini memudahkan seni bina sistem dan menghapuskan laluan panjang tiub pneumatik.

Beroperasi dalam rangkaian sistem EtherCAT P, BECKHOFF EPP3744-1041 mengintegrasikan komunikasi EtherCAT berkelajuan tinggi dan talian bekalan kuasa 24 V DC (kedua-dua voltan kawalan Us dan kuasa periferi Up) ke dalam satu kabel bersatu. Sambungan dibuat melalui sambungan skru M8 berkod P standard, sekali gus mengurangkan kerumitan pendawaian, memendekkan masa pemasangan dan meminimumkan ruang pemasangan yang diperlukan pada mesin fizikal tanpa kabinet kawalan tradisional.

Ciri-ciri

• Antara muka pelbagai fungsi yang mengandungi empat input tekanan udara, enam input digital dan dua output digital.
• Kesambungan EtherCAT P bersatu yang menggabungkan penghantaran data dan pengagihan kuasa melalui dua port M8 berkod P.
• Keupayaan pengukuran tekanan udara yang luas, meliputi julat 0 hingga 7 bar (0 hingga 100 psi) dan -7 hingga 7 bar (-100 hingga 100 psi).
• Output digital yang dilindungi daripada litar pintas secara individu, mampu membekalkan sehingga 0.5 A bagi setiap saluran.
• Sokongan untuk Jam Teragih bagi membolehkan kitaran pengukuran yang tepat dan disegerakkan merentasi sistem automasi.
• Sambungan pneumatik tekan masuk 6 mm bersepadu untuk pemasangan tiub secara langsung tanpa alat.
• Ketahanan fizikal yang tinggi dengan penarafan IP65, IP66 dan IP67, membolehkan pemasangan dalam persekitaran operasi yang basah, berdebu atau mencabar.

Aplikasi

• Pemantauan pneumatik dan kawalan tekanan udara masa nyata dalam sistem pemasangan automatik.
• Pengesanan tekanan berbeza dan vakum pada efektor hujung sistem pilih-dan-letak.
• Integrasi penderia yang dipasang pada mesin secara terpencar untuk sistem pengendalian bahan dan pemasangan penghantar.
• Pemantauan mesin secara langsung dalam proses industri yang mencabar dan memerlukan pengagihan I/O dengan kelas perlindungan tinggi.

Spesifikasi Teknikal

Spesifikasi Umum

Spesifikasi Pneumatik dan Isyarat

Spesifikasi Elektrik dan Komunikasi

Spesifikasi Mekanikal dan Persekitaran

Sambungan / Antara Muka

Garis Panduan Pemasangan

1. Sahkan bahawa model yang diterima ialah BECKHOFF EPP3744-1041 dan sepadan dengan keperluan konfigurasi sistem anda.
2. Pastikan bekalan kuasa elektrik ke talian EtherCAT P dinyahtenagakan sepenuhnya sebelum memasang atau membuat sebarang perubahan sambungan.
3. Periksa perumah luar, soket elektrik M8 dan pemasangan pneumatik untuk mengesan sebarang kerosakan fizikal yang kelihatan sebelum pemasangan.
4. Pasang kotak dengan kukuh terus pada rangka mesin menggunakan skru pemasangan standard, bagi memastikan kedudukan yang stabil dan rendah getaran.
5. Sambungkan saluran pneumatik dengan memasukkan tiub udara 6 mm dengan kukuh ke dalam pemasangan tekan masuk, sambil mengesahkan kedapan yang selamat dan kalis udara.
6. Sambungkan kabel EtherCAT P M8 berkod P kepada soket bas dan ketatkan sambungan skru untuk memastikan pembumian yang betul serta kedapan bertaraf IP.
7. Sambungkan penderia digital dan penggerak kepada soket I/O M8 4-pin masing-masing.
8. Lakukan konfigurasi dan pengujian sistem menggunakan perisian TwinCAT untuk mengesahkan keadaan digital yang betul dan pengukuran tekanan masa nyata yang tepat.
