• EPP4174-0002
1 1

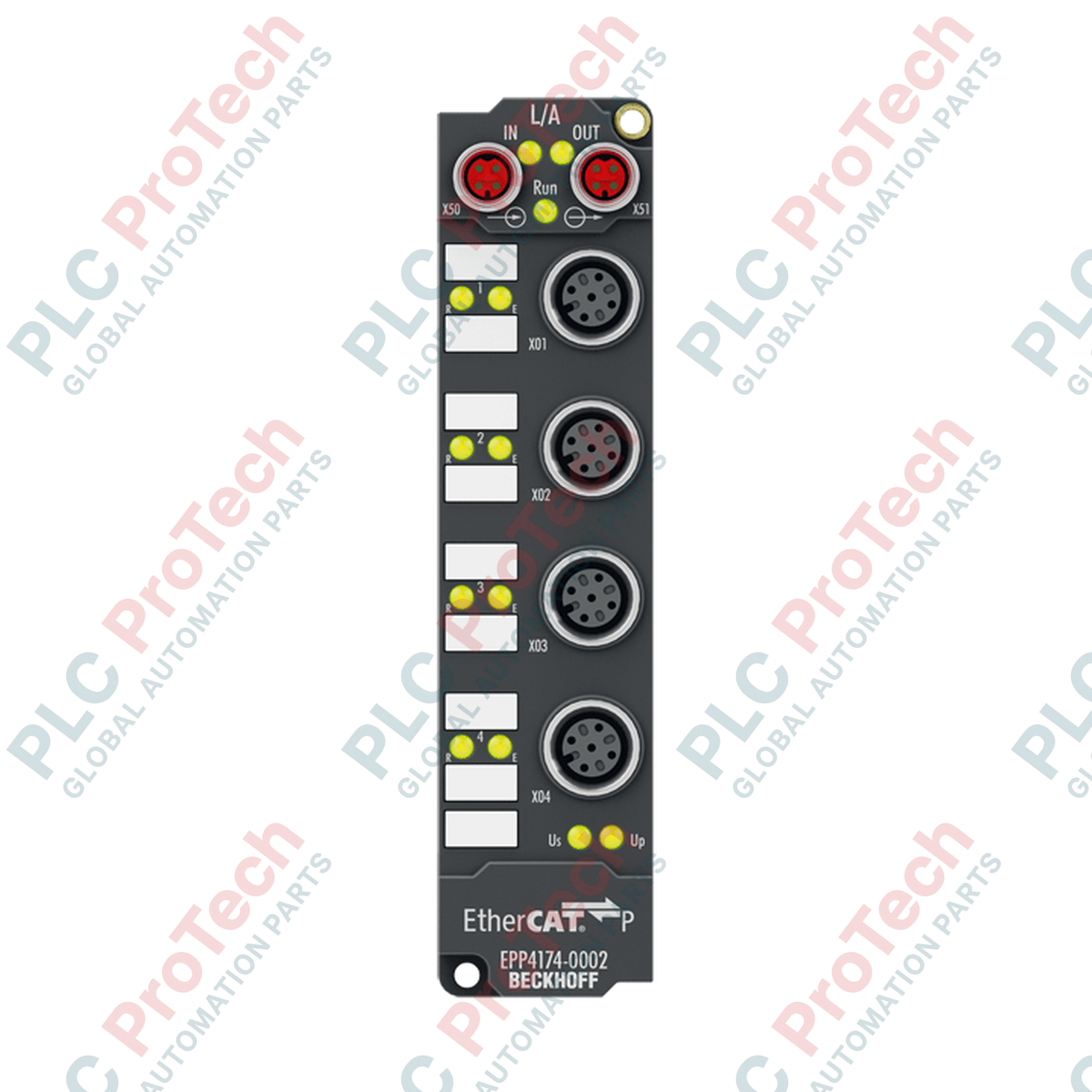

Beckhoff EPP4174-0002 EtherCAT P Box Modul Output Analog 4-Saluran

Beckhoff EPP4174-0002 EtherCAT P Box Modul Output Analog 4-Saluran

Hanya 10 item tinggal dalam stok

  • Pengilang: BECKHOFF

  • No. Produk: EPP4174-0002

  • Negara asal:Jerman

  • Jenis Produk: Modul Kotak EtherCAT P

  • Pembayaran: T/T, Western Union

  • Berat: 500g

  • Dimensi: 150 x 50 x 40 mm

  • Pelabuhan penghantaran: Xiamen

  • Jaminan: 12 bulan

Lihat butiran penuh
Penerangan Produk
FAQ
Penghantaran Pemulangan
Butiran tambahan
Ulasan

Penerangan

Memudahkan penjanaan isyarat analog berketepatan tinggi secara langsung dalam persekitaran terdesentralisasi, Beckhoff EPP4174-0002 EtherCAT P Box mengintegrasikan empat output analog yang boleh diparameterkan secara individu dalam perumahan IP67 yang kukuh. Modul ini menghapuskan keperluan untuk kabinet kawalan pelindung dengan membenarkan pengguna menghantar telemetri EtherCAT dan dua bekalan kuasa 24 V DC (US untuk kuasa sistem/sensor dan UP untuk kuasa periferal/penggerak) melalui satu antara muka kabel M8 P-kod. Direka untuk penggunaan lapangan yang mencabar, setiap saluran pada EPP4174-0002 boleh dikonfigurasikan secara bebas untuk mengeluarkan isyarat kawalan standard, memastikan keserasian langsung dengan pelbagai penggerak lapangan, injap kedudukan, dan pemacu kelajuan berubah.

Ciri Utama

  • Konfigurasi Isyarat Fleksibel: Parameterkan secara individu setiap 4 saluran untuk menyokong gelung voltan -10/+10 V atau gelung arus 0/4...20 mA.
  • Penyelesaian Pendawaian EtherCAT P: Menggunakan penyambung industri M8 P-kod standard untuk menggabungkan komunikasi berkelajuan tinggi dan pengedaran kuasa pada satu sambungan.
  • Ketahanan Industri: Perumahan kelas perlindungan lengkap IP65, IP66, dan IP67, membolehkan pemasangan mesin terus dalam persekitaran dengan kelembapan, habuk, dan getaran.
  • DAC Resolusi Tinggi: Penukar digital-ke-analog 16-bit terbina dalam dengan masa penukaran yang sangat responsif kira-kira 40 mikro saat.
  • Bekalan Penggerak Terintegrasi: Kuasa medan penggerak diedarkan terus dari saluran voltan tambahan UP, memudahkan konfigurasi pendawaian luaran.

Aplikasi Industri

  • Pengawalan injap kedudukan terdesentralisasi dan modulasi penggerak pneumatik dalam talian proses.
  • Penjanaan setpoint kelajuan dan tork untuk pemacu motor frekuensi berubah diedarkan.
  • Antara muka instrumen analog jauh dalam persekitaran pembuatan dan maritim yang keras.
  • Integrasi mesin langsung untuk sistem pengendalian bahan dan pembungkusan yang diedarkan.

Spesifikasi Teknikal

Parameter Nilai Spesifikasi
Pengilang Beckhoff Automation
Rujukan Model EPP4174-0002
Protokol Antara Muka EtherCAT P
Bilangan Saluran 4 output analog
Format Isyarat -10 hingga +10 V | 0 hingga 20 mA | 4 hingga 20 mA (Boleh dikonfigurasikan setiap saluran)
Resolusi 16 bit
Masa Penukaran Kira-kira 40 mikro saat
Beban Mod Voltan > 5 kOhm
Beban Mod Arus < 500 Ohm
Penyimpangan Ketepatan < 0.1% (Berbanding nilai had skala penuh)
Sumber Kuasa Nominal 24 V DC (-15% / +20%)
Penggunaan Arus (US) Typ. 100 mA
Pengasingan Elektrik 500 V RMS
Had Persekitaran Operasi: -25 hingga +60 Celsius | Penyimpanan: -40 hingga +85 Celsius
Penarafan Penutup IP65 / IP66 / IP67 (Mematuhi EN 60529)
Negara Asal Jerman
Berat Penghantaran (Dikira) 0.50 kg (dengan pembungkusan sistem pelindung)
Dimensi Pek (Dikira) 150 x 50 x 40 mm

Sambungan dan Antara Muka

Pin Output M12 Fungsi / Tugasan
Pin 1 Bekalan Aktuator +24 V DC (UP)
Pin 2 Output Analog + (Isyarat Voltan/Arus)
Pin 3 GND (UP) (Rujukan Aktuator)
Pin 4 Output Analog - (Rujukan Tanah Isyarat)
Pin 5 Bumi Fungsian (Sambungan Pelindung FE)

Wawasan Kejuruteraan Empirik

Model Alternatif & Keserasian

EPP4174-0002 beroperasi secara ketat dalam persekitaran EtherCAT P. Ia dikodkan secara fizikal dengan skema penyambung M8 P-coded untuk mengelakkan penyambungan kabel EtherCAT standard secara tidak sengaja. Jika menggantikan atau berinteraksi dengan segmen EtherCAT standard tradisional (siri EP), anda mesti menggunakan hab atau penghubung perantara (seperti EP9224 atau EK1300) untuk beralih dan menyuntik talian kuasa US dan UP secara selamat.

Perangkap Aplikasi & Nota Kejuruteraan

Apabila memandu kabel analog panjang dalam persekitaran gangguan elektromagnetik (EMI) tinggi, pastikan penyambung M12 terlindung dihubungkan ke bumi fungsian melalui pin FE. Elakkan menjalankan talian analog bersebelahan dengan talian motor berkuasa tinggi. Jika saluran gelung arus mengalami status litar terbuka, nilai daftar DAC 16-bit dalam TwinCAT akan tepu dan memaparkan kod ralat diagnostik; pastikan algoritma pengendalian ralat adalah amalan standard dalam kitaran tugas PLC.

Petua Pengujian & Penyambungan

Sentiasa lengkapkan konfigurasi anda dalam TwinCAT System Manager di bawah direktori CoE (CanOpen over EtherCAT) sebelum membekalkan sambungan beban aktif. Jangan tukar konfigurasi dari arus ke voltan secara dalam talian semasa aktuator aktif disambungkan, kerana litar pintas atau arus pemanduan berlebihan mungkin berlaku. Pastikan jumlah arus yang diambil dari voltan tambahan UP tidak melebihi penarafan berterusan blok pengedaran.

Garis Panduan Pemasangan

AMARAN KRITIKAL:

Putuskan dan asingkan semua sumber kuasa (US dan UP) sebelum menyambung atau memutuskan kabel M8 EtherCAT P atau M12 analog. Penyambungan panas penyambung industri dalam keadaan basah atau berbahaya boleh menjejaskan had pengasingan elektrik dalaman dan berpotensi merosakkan perkakasan D/A terbina dalam.

1

Pasang unit EPP4174-0002 menggunakan titik skru terbina terus pada struktur mesin rata yang tahan getaran atau braket pemasangan.

2

Sambungkan talian EtherCAT P masuk menggunakan penyambung skru jenis M8 P-coded yang terlindung, ketatkan mengikut spesifikasi tork OEM yang disyorkan.

3

Konfigurasikan parameter output analog (profil arus / voltan) dalam perisian TwinCAT System Manager, pastikan julat isyarat sepadan dengan keperluan aktuator hiliran.

RECOMMENDED RELATED MODELS

Product Image Model Number / Title Condition Availability Action
AO3481 Modul Output Analog Triconex 3481 / AO3481 Original New In Stock View Details
1771-OFE2 Modul Output Analog PLC-5 Allen-Bradley 1771-OFE2 Original New In Stock View Details
Key Features:
#Analog Output Modules #EtherCAT P Box

Bolehkah modul EPP4174-0002 disambungkan ke rangkaian EtherCAT standard?
Tidak. Modul ini mempunyai antara muka M8 berkod P yang direka untuk talian EtherCAT P bersatu yang mengandungi gelung kuasa sistem dan periferal bersepadu. Ia memerlukan sambungan persimpangan EtherCAT P atau antara muka induk untuk disambungkan ke sistem EtherCAT tradisional.

Bagaimana julat output isyarat dikonfigurasikan untuk setiap saluran individu?
Setiap saluran output analog diparameterkan secara berasingan. Tetapan isyarat (-10/+10 V, 0-20 mA, atau 4-20 mA) mesti ditetapkan melalui direktori dalam talian CANopen melalui EtherCAT (CoE) dalam perisian TwinCAT.

Apakah beban maksimum yang dibenarkan untuk mod output arus pada modul ini?
Beban output untuk saluran yang dikonfigurasikan untuk isyarat arus mesti kekal di bawah 500 Ohm. Melebihi had ini menyebabkan kliping isyarat DAC dan mendaftarkan ralat tepu dalam imej proses.

Bagaimana aktuator lapangan yang disambungkan dikuasakan oleh modul ini?
Aktuator menerima arus bekalan terus dari talian kuasa tambahan UP yang diedarkan. Ini disalurkan melalui Pin 1 penyambung M12, mengelakkan penurunan kuasa tambahan.

Penghantaran Ekspres Global

  • Penghantaran Standard: 4-6 Hari Perniagaan melalui DHL, FedEx, dan UPS.
  • Penghantaran Ekspres: Penghantaran pada hari yang sama untuk pesanan dalam stok yang dibuat sebelum 2:00 PM (GMT+8).
  • Liputan Seluruh Dunia: Berkhidmat di lebih 150 negara, termasuk penghantaran pantas ke Arab Saudi dan UAE.

Pemulangan & Jaminan

  • Jaminan 30 Hari: Pemulangan diterima untuk produk dalam stok dalam pembungkusan asal yang disegel kilang.
  • Jaminan 12 Bulan: Setiap komponen industri disokong oleh jaminan teknikal profesional kami.

Pesanan diproses dan dihantar Isnin-Jumaat (tidak termasuk cuti umum).


Untuk kelayakan penuh, yuran penyimpanan semula, dan butiran pemulangan antarabangsa, sila lihat rasmi kami Polisi Pemulangan & Bayaran Balik .
