Modul Input Digital 8 saluran Beckhoff EtherCAT Box ER1258-0002

Penerangan

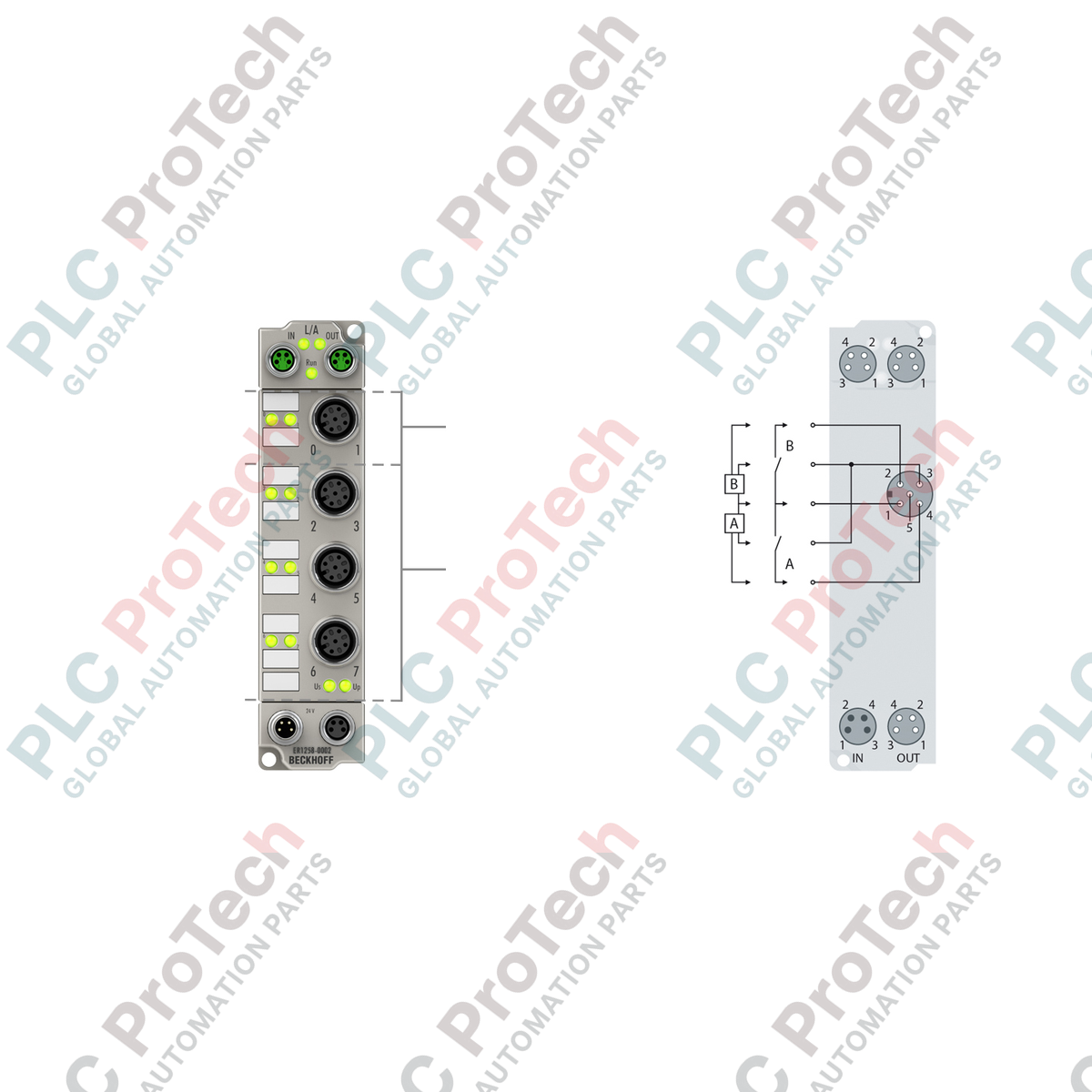

Direka bentuk untuk topologi industri terdesentralisasi, Beckhoff ER1258-0002 EtherCAT Box berfungsi sebagai antara muka input digital bertaraf IP67 yang direka untuk menangkap isyarat berkelajuan tinggi dalam keadaan persekitaran yang ekstrem. Modul ini mempunyai 8 input digital, termasuk dua saluran yang dilengkapi fungsi pengecapan masa sub-mikrosaat. Dalam perumah tuangan acuan zink yang kukuh, Beckhoff ER1258-0002 memproses keadaan isyarat terus pada peringkat mesin, sekali gus menghapuskan keperluan kabinet kawalan pelindung dan meminimumkan kerumitan pendawaian medan.

Ciri Utama

• Pengecapan Masa Tepat: Saluran 0 dan 1 menyokong Jam Teragih (DC) dengan resolusi cap masa 1 ns untuk pengelogan peristiwa berketepatan tinggi.
• Perlindungan Industri: Penarafan kedapan IP65, IP66 dan IP67 untuk pemasangan terus pada mesin tanpa penutup.
• Perumah Tugas Berat: Binaan tuangan acuan zink memberikan ketahanan unggul terhadap hentakan mekanikal, getaran dan unsur mengakis.
• Ketersambungan Piawai: Sambungan input M12 yang dipadankan dengan antara muka EtherCAT dan kuasa M8 menjamin pendawaian yang selamat serta tahan getaran.
• Perlindungan Litar Pintas: Penjejakan bekalan sensor bersepadu daripada voltan kawalan dengan had jumlah arus sebanyak 0.5 A.

Aplikasi

• Mesin pembungkusan berkelajuan tinggi yang memerlukan penyegerakan pada tahap mikrosaat.
• Barisan pemasangan dan rangkaian penghantar terdesentralisasi yang terdedah kepada kelembapan dan habuk.
• Sel pembuatan automotif dengan getaran tinggi dan gangguan elektromagnet (EMI).
• Bangku ujian dan stesen pengukuran yang menggunakan teknologi Jam Teragih.

Spesifikasi Teknikal

Sambungan dan Antara Muka

Pandangan Kejuruteraan Empirik

Model Alternatif & Keserasian

ER1258-0002 tuangan zink berfungsi sebagai alternatif yang sangat lasak kepada EP1258-0002 berperumah plastik. Kedua-duanya berkongsi parameter fungsi dan profil XML (ESI) TwinCAT yang sama. Pastikan TwinCAT 3 (Binaan 4020 atau lebih tinggi) digunakan untuk memanfaatkan sepenuhnya diagnostik dan prestasi penyegerakan Jam Teragih (DC) submikrosaat ER1258-0002.

Perangkap Aplikasi & Nota Kejuruteraan

Untuk mengelakkan ketidakjituan pemasaan pada input cap masa berkelajuan tinggi (saluran 0 dan 1), elakkan penggunaan penderia dengan kelewatan pensuisan melebihi 5 mikrosaat. Penderia jarak standard sering menghasilkan kelewatan terbina dalam yang menjejaskan keupayaan penyegerakan nanosaat perkakasan. Selain itu, pastikan penggunaan arus bekalan penderia tidak melebihi had bersepadu 0.5 A bagi mengelakkan perlindungan litar pintas elektronik dalaman dicetuskan.

Petua Pentauliahan & Pendawaian

Sentiasa gunakan kabel fieldbus M8 berperisai untuk menyambungkan port EtherCAT. Perisai jenis skru pada perumah zink mesti mewujudkan sentuhan logam berterusan dengan perisai kabel bagi meminimumkan hingar elektromagnet pada isyarat frekuensi tinggi. Sambungan M12 dan M8 yang tidak digunakan mesti ditutup menggunakan penutup pelindung IP67 untuk mengelakkan kemasukan kelembapan dan mengekalkan penarafan persekitaran.

Garis Panduan Pemasangan

1. 1

   Pasang perumah tuangan acuan zink pada permukaan logam rata yang dibumikan menggunakan dua skru M3 melalui lubang pemasangan berdiameter 3.5 mm. Ketatkan skru pemasangan dengan tork 0.8 Nm.

2. 2

   Pasangkan talian EtherCAT masuk dan keluar pada soket M8. Pastikan gelang skru diketatkan sepenuhnya untuk mengekalkan integriti pengedapan IP67.

3. 3

   Sambungkan talian bekalan kuasa DC 24 V kepada antara muka suapan M8 4 pin, sambil memantau had arus untuk mengelakkan unit hiliran terlebih beban.

4. 4

   Sambungkan input digital kepada soket M12 menggunakan kabel berkod A. Konfigurasikan penapis input dan pemboleh ubah jam teragih dalam pengurus sistem TwinCAT.
