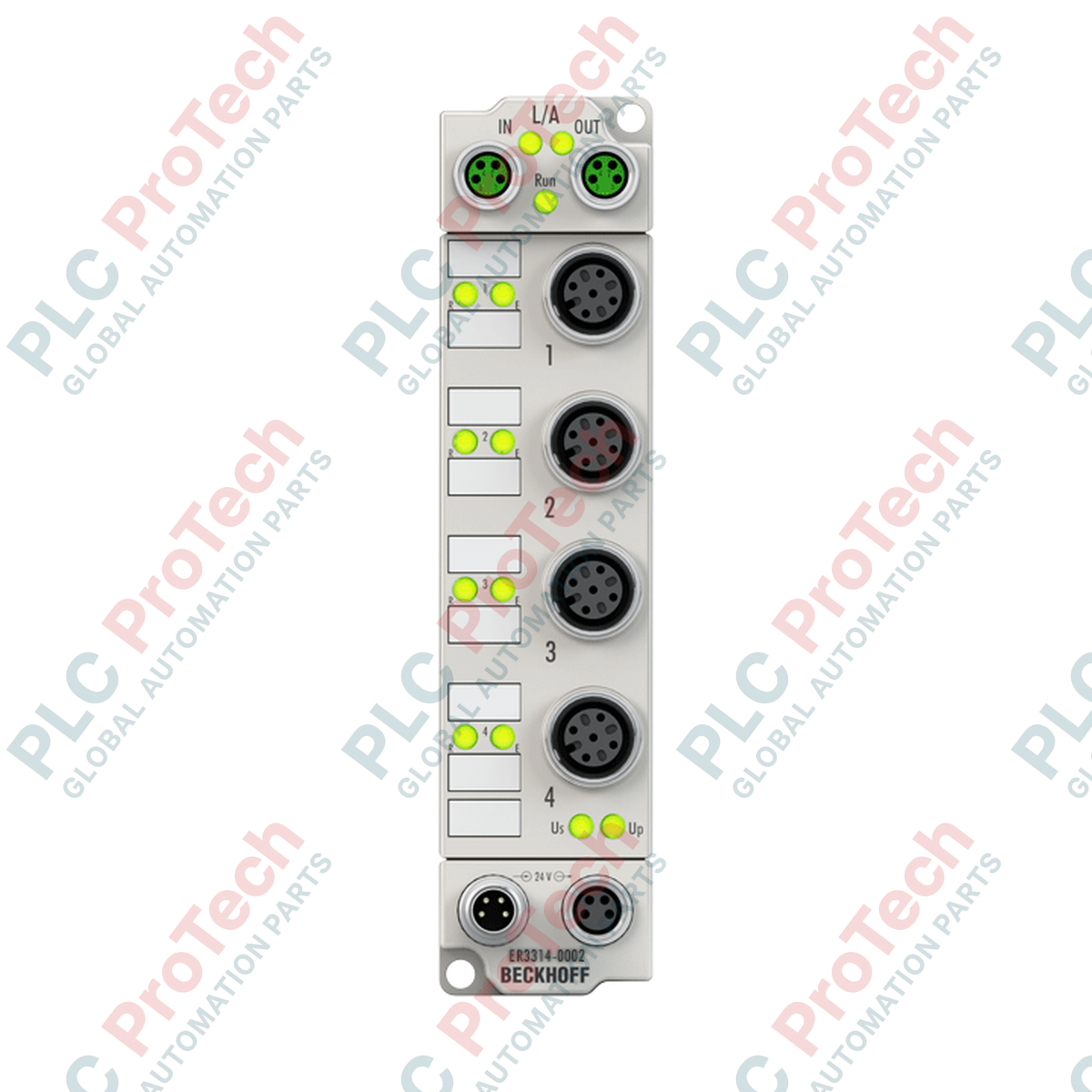

Beckhoff ER3314-0002 EtherCAT Box Modul Input Termokopel 4-Saluran

Perihalan

Pemprosesan terus sehingga empat sensor termogandingan dalam persekitaran industri yang lasak dimungkinkan oleh Beckhoff ER3314-0002, iaitu EtherCAT Box bertaraf IP67 yang direka untuk pemerolehan suhu teragih. Beroperasi terus di lapangan, modul yang menjimatkan ruang ini menukarkan voltan termoelektrik daripada pelbagai jenis sensor (J, K, L, B, E, N, R, S, T dan U) kepada nilai suhu beresolusi tinggi, lalu menghantarnya terus kepada pengawal tanpa memerlukan kabinet elektrik setempat. Penyepadu sistem mendapat manfaat daripada keserasian asli TwinCAT, penapis input yang boleh dikonfigurasikan dan pengasingan elektrik yang kukuh, bagi memastikan pemprofilan terma yang tepat walaupun dalam keadaan tekanan elektromagnet dan persekitaran yang teruk.

Ciri-ciri

• Sokongan Berbilang Sensor: Keserasian terbina dalam dengan sepuluh klasifikasi termogandingan berbeza serta pengukuran voltan milivolt (mV) secara langsung.
• Perumah IP67 Teragih: Perumah tuangan acuan zink yang dikapsulkan sepenuhnya memberikan perlindungan ekstrem terhadap kelembapan, habuk dan hentaman mekanikal.
• Teknologi Sambungan M12: Sambungan termogandingan 2 wayar yang selamat melalui soket skru M12 piawai untuk menahan aplikasi dengan getaran tinggi.
• Diagnostik Lanjutan: Pengenalpastian litar terbuka dan pengesanan kegagalan sensor terbina dalam dilaporkan secara langsung melalui imej data proses EtherCAT.
• Penapisan Boleh Dikonfigurasikan: Lima variasi penapis input yang boleh dikonfigurasikan melalui perisian untuk menghapuskan hingar elektrik frekuensi tinggi dan gangguan talian.

Aplikasi

• Pengukuran suhu teragih pada mesin pengacuan suntikan dan penyemperitan plastik.
• Penjejakan haba berbilang zon dalam relau kaca, seramik dan metalurgi perindustrian.
• Ujian persekitaran peringkat medan dan pemantauan kebuk iklim.
• Pengukuran gas ekzos dan sistem penyejukan dalam bangku ujian enjin tugas berat.

Spesifikasi Teknikal

Sambungan dan Antara Muka

Model Alternatif & Keserasian

ER3314-0002 mempunyai perumah tuangan acuan zink yang direka untuk memberikan perlindungan mekanikal yang lebih baik berbanding varian EP3314-0002 berperumah plastik, walaupun kedua-duanya kekal sama dari segi fungsi dan pengaturcaraan. Bagi persediaan yang memerlukan ketumpatan saluran lebih tinggi dalam kabinet kawalan dan bukannya pemasangan lapangan, Terminal EtherCAT standard seperti EL3314 boleh digunakan dalam segmen E-bus. Kedua-dua sistem memetakan imej proses yang sama tepat, membolehkan penterjemahan kod yang lancar dan penggunaan semula parameter secara langsung dalam konfigurasi PLC TwinCAT.

Perangkap Aplikasi & Nota Kejuruteraan

Disebabkan jisim terma casis tuangan acuan zink yang tinggi, perubahan suhu persekitaran secara mendadak berhampiran modul boleh menyebabkan kecerunan setempat sementara merentasi persimpangan sejuk. Untuk mengelakkan ralat pengukuran semasa turun naik suhu ambien yang pantas, elakkan memasang kotak betul-betul bersebelahan dengan sumber haba atau di kawasan yang mengalami arus draf yang kuat. Wayar termokopel tanpa perisai sangat terdedah kepada gandingan elektromagnet; sentiasa pastikan pengasingan yang betul daripada pendawaian pemacu frekuensi boleh ubah (VFD) voltan tinggi dan gunakan kabel termokopel berperisai jika boleh.

Petua Pentauliahan & Pendawaian

Apabila mengkonfigurasi modul dalam TwinCAT System Manager, pergi ke direktori dalam talian CoE (CAN over EtherCAT), khususnya indeks 0x80n0, untuk memilih lengkung termokopel yang betul dan sepadan dengan sensor fizikal anda. Secara lalai, modul dikonfigurasikan untuk termokopel Jenis K. Pastikan wayar perisai kabel termokopel ditamatkan dengan betul pada bekas penyambung M12 untuk membentuk laluan berterusan ke bumi tempatan, sekali gus meminimumkan gangguan mod sepunya pada input mV bersignal rendah.
