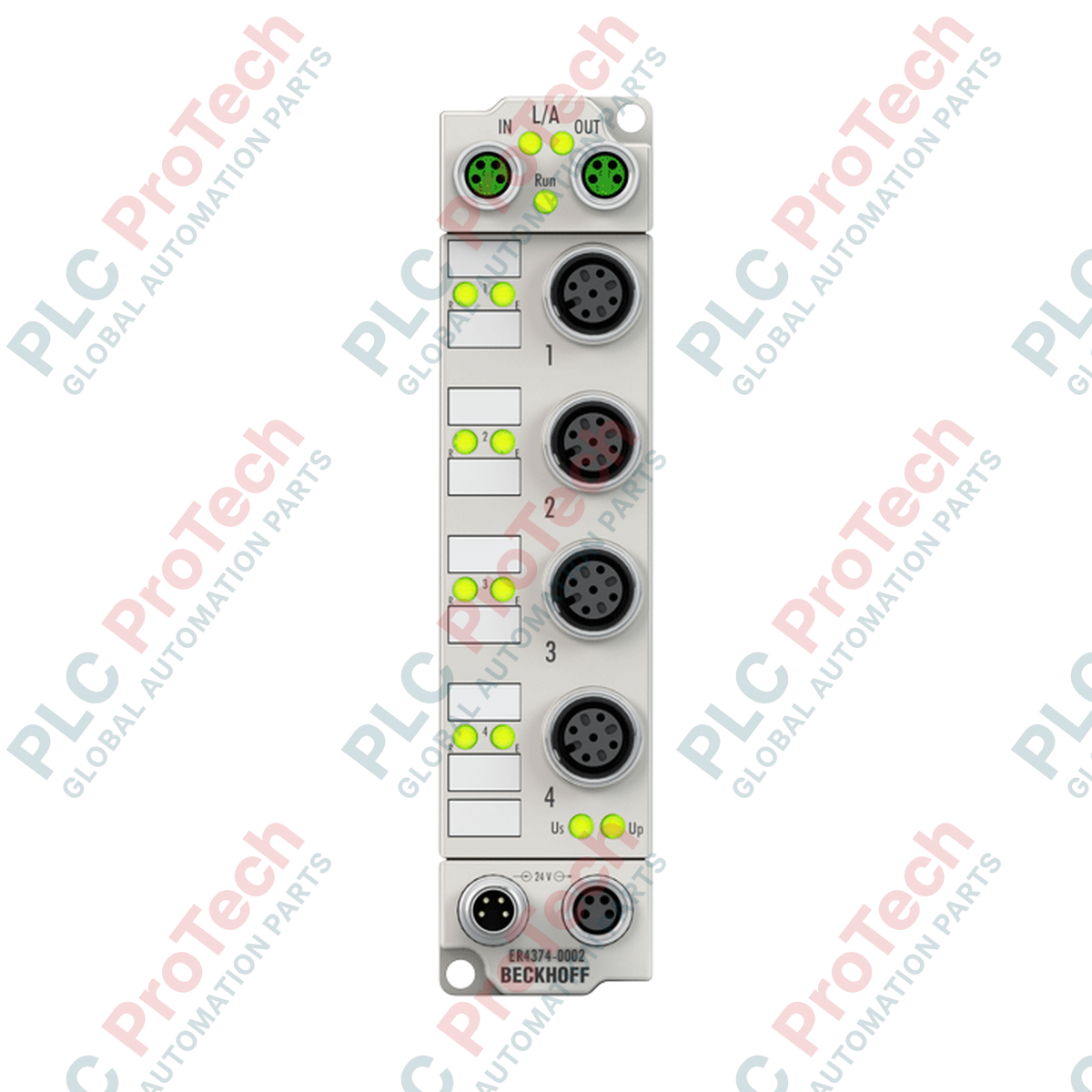

BECKHOFF ER4374-0002 Kotak EtherCAT Combi

Penerangan

BECKHOFF ER4374-0002 ialah EtherCAT Box yang direka untuk pemasangan terus di lapangan di luar kabinet kawalan. Modul kombi ini mempunyai dua input analog dan dua output analog yang boleh diparameterkan secara individu untuk isyarat voltan atau arus. Fleksibiliti ini membolehkan penyepaduan pelbagai sensor dan penggerak analog terus ke dalam rangkaian EtherCAT dalam persekitaran industri yang mencabar.

Dibina dengan perumah acuan tuangan zink yang tahan lasak, ER4374-0002 memberikan kestabilan struktur dan keserasian elektromagnet (EMC) yang sangat baik. Modul ini menawarkan perlindungan IP67, menjadikannya sangat tahan terhadap habuk, kelembapan dan cecair. Sambungan bas medan, bekalan kuasa dan antara muka isyarat dibuat melalui penyambung bulat bertaraf industri, bagi memastikan pendawaian yang kukuh dan stabil.

Resolusi 16-bit terbina dalam menyediakan pengukuran dan output isyarat berketepatan tinggi. Oleh sebab input dan output boleh dikonfigurasikan secara berasingan, modul ini mengoptimumkan ruang dan mengurangkan varian perkakasan dalam pemasangan mesin, serta berfungsi sebagai antara muka serba boleh untuk tugas automasi dan kawalan.

Ciri-ciri

• Modul gabungan dengan 2 input analog dan 2 output analog dalam satu perumah
• Saluran yang boleh diparameterkan secara individu untuk isyarat voltan (-10 V hingga +10 V) atau arus (0/4 mA hingga 20 mA)
• Perumah acuan tuangan zink yang direka untuk pemasangan terus pada mesin tanpa selungkup perlindungan
• Pemprosesan isyarat berketepatan tinggi dengan resolusi 16-bit
• Sambungan industri piawai dengan soket M12 untuk antara muka isyarat
• Dua soket M8 untuk komunikasi EtherCAT berprestasi tinggi
• Kadar perlindungan IP67 yang tinggi untuk persekitaran industri yang mencabar

Aplikasi

• Penyepaduan terus sensor dan penggerak analog dalam seni bina mesin terdesentralisasi
• Sistem pengukuran proses dan kawalan gelung tertutup dalam persekitaran yang mencabar
• Aplikasi yang memerlukan isyarat input dan output analog bercampur pada stesen setempat
• Pembuatan alat mesin, automasi pemasangan dan sistem pengendalian bahan

Spesifikasi Teknikal

Umum

Isyarat dan I/O

Elektrik dan Komunikasi

Sambungan

Persekitaran

Sambungan / Antara muka

Garis Panduan Pemasangan

1. Sahkan bahawa nombor model ER4374-0002 sepadan dengan spesifikasi sistem anda sebelum pemasangan.
2. Pastikan semua sumber kuasa dinyahtenagakan sepenuhnya sebelum memasang atau mendawai modul bagi mengelakkan kejutan elektrik atau kerosakan peralatan.
3. Pasang modul dengan kukuh pada permukaan mesin rata atau pendakap pemasangan menggunakan lubang pemasangan yang ditetapkan.
4. Sambungkan kabel bas medan EtherCAT menggunakan penyambung M8 berperisai, dengan memastikan peruntukan port yang betul.
5. Sambungkan penderia dan penggerak analog kepada soket isyarat M12 mengikut keperluan parameter (voltan atau arus).
6. Sambungkan bekalan kuasa 24 V DC menggunakan penyambung kuasa M8, dengan memastikan penjajaran potensi dan kekutuban yang betul.
7. Pastikan semua penyambung yang tidak digunakan ditutup dengan penutup pelindung yang sesuai untuk mengekalkan tahap perlindungan IP67.
8. Lakukan pemeriksaan pentauliahan dan diagnostik melalui perisian konfigurasi induk (seperti TwinCAT) untuk mengesahkan tetapan parameter dan kesinambungan isyarat.

Pematuhan dan Pensijilan

• CE
• UL
