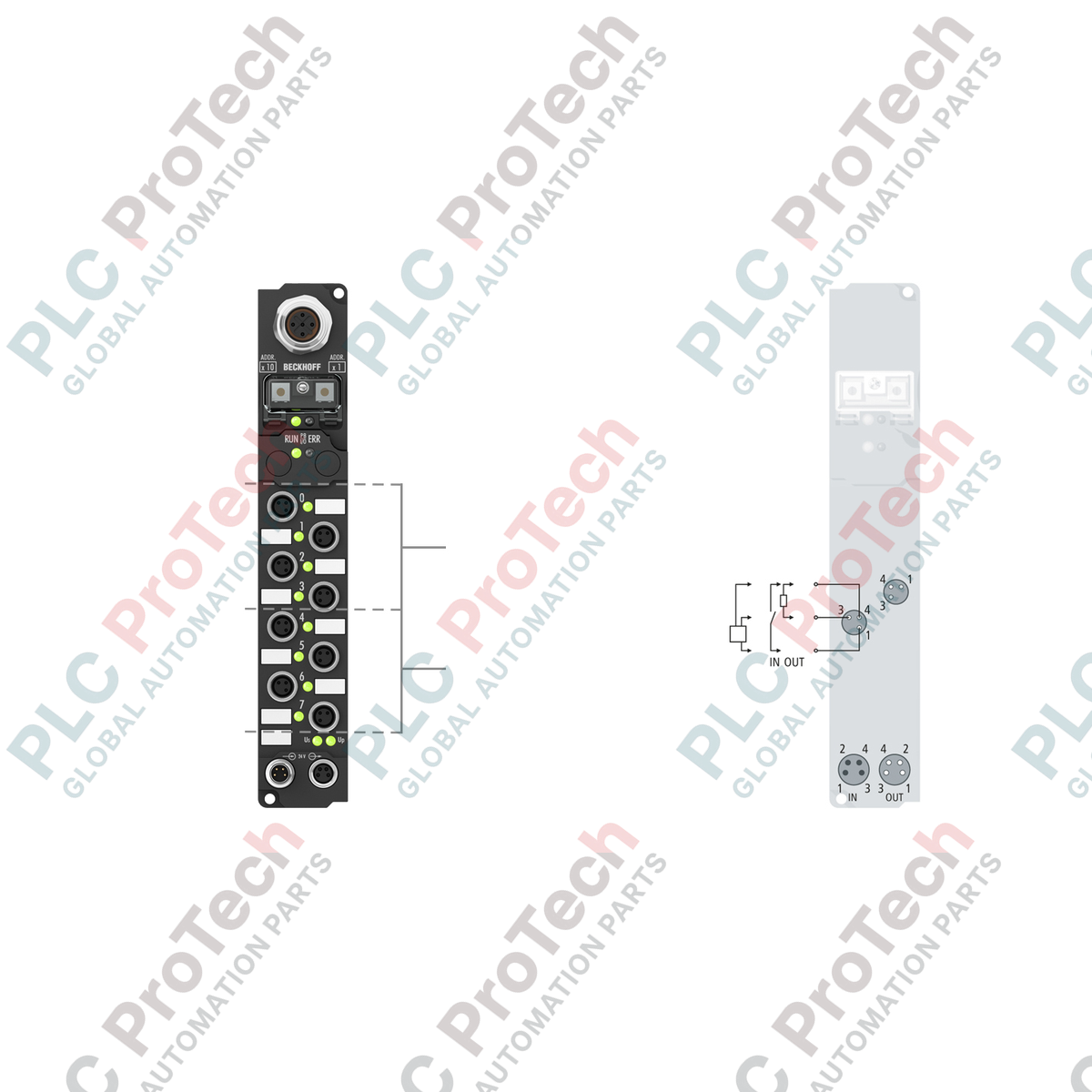

Modul Input / Output Digital 4 Saluran Fieldbus Box Beckhoff IP2301-B810

Penerangan

Penghalaan isyarat pada peringkat mesin secara teragih dipermudah menggunakan Beckhoff IP2301-B810 Fieldbus Box, yang menyediakan titik sambungan kukuh terus pada jentera. Modul I/O berprofil rendah ini menggabungkan empat input digital dan empat output digital dengan antara muka bersiri RS232 bersepadu, sekali gus menghapuskan keperluan kabinet kawalan berperlindungan. Beroperasi dengan bekalan kuasa 24 V DC, modul ini memproses isyarat dengan masa penapisan input standard 3 ms. Setiap output digital menyokong sehingga 0.5 A, memberikan keupayaan pensuisan yang kukuh untuk solenoid, penggerak dan penunjuk. Sambungan dibuat menggunakan penyambung skru M8 yang kompak, mengekalkan ketahanan persekitaran modul dalam dewan pengeluaran yang mencabar.

Ciri-ciri

• Integrasi Mesin Terus: Menghapuskan keperluan kotak terminal dengan memasangnya terus pada rangka mesin.
• Jejak I/O Gabungan: Menyediakan 4 input digital dan 4 output digital dalam satu kepungan lasak.
• Integrasi Bersiri: Mempunyai antara muka bersiri RS232 bersepadu untuk pertukaran data titik ke titik secara terus.
• Perlindungan Litar Pintas: Perlindungan terbina dalam pada output digital 0.5 A mencegah kerosakan akibat kesilapan pendawaian.
• Perlindungan Alam Sekitar: Binaan kedap habuk dan tahan lembapan yang dinilai untuk persekitaran dengan pendedahan tinggi.

Aplikasi

• Barisan pemasangan teragih dan sistem penghantar.
• Susunan penderia terus pada mesin dan kawalan injap pneumatik.
• Sambungan komunikasi bersiri dalam topologi PLC teragih.
• Sistem pengendalian bahan yang memerlukan nod I/O teragih.

Spesifikasi Teknikal

Pandangan Kejuruteraan Berdasarkan Data Empirik

Model Alternatif & Keserasian

IP2301-B810 bergantung pada komunikasi bersiri. Apabila menggantikan kotak IP-series Beckhoff yang lebih lama, sahkan bahawa kadar baud dan tetapan protokol penghantaran yang dikonfigurasikan dalam TwinCAT System Manager sepadan dengan tetapan suis DIP perkakasan unit pengganti. Seragamkan saiz imej proses untuk mengelakkan konflik pemetaan diagnostik semasa penggantian di lapangan.

Perangkap Aplikasi & Nota Kejuruteraan

Oleh sebab modul ini mempunyai penarafan IP67, modul ini direka untuk persekitaran basah atau berhabuk. Walau bagaimanapun, elakkan merutekan kabel RS232 bersebelahan talian motor AC voltan tinggi atau kabel output pemacu frekuensi boleh ubah. Protokol RS232 adalah hujung tunggal dan sangat mudah terdedah kepada gangguan elektromagnet, yang boleh merosakkan bingkai data bersiri.

Petua Pentauliahan & Pendawaian

Sentiasa gunakan sepana tork yang ditetapkan mengikut spesifikasi pengeluar apabila mengetatkan sambungan M8. Pengetatan berlebihan boleh memecahkan acuan penyambung dalaman, manakala pengetatan tidak mencukupi menjejaskan kedap kelembapan IP67. Untuk penolakan hingar yang optimum, bumikan modul melalui permukaan pemasangan logam menggunakan jalur pembumian khusus.

Garis Panduan Pemasangan

1. 1 Pasang IP2301-B810 dengan kukuh pada rangka mesin yang rata dan tahan getaran menggunakan bebibir pemasangan terbina dalam.
2. 2 Pasangkan kabel antara muka bersiri RS232 pada port yang ditetapkan, dengan memastikan sambungan diskrukan lurus untuk mengelakkan ulir bersilang.
3. 3 Sambungkan sensor/aktuator input dan output digital menggunakan set kabel M8 IP67 standard.
4. 4 Pastikan semua soket M8 yang tidak digunakan ditutup dengan penutup kedap air pelindung bagi mengekalkan ketahanan terhadap habuk dan kelembapan.
5. 5 Gunakan kuasa sistem 24 V DC dan perhatikan LED status untuk mengesahkan pemulaan serta kesihatan diagnostik komunikasi.
