Penerangan

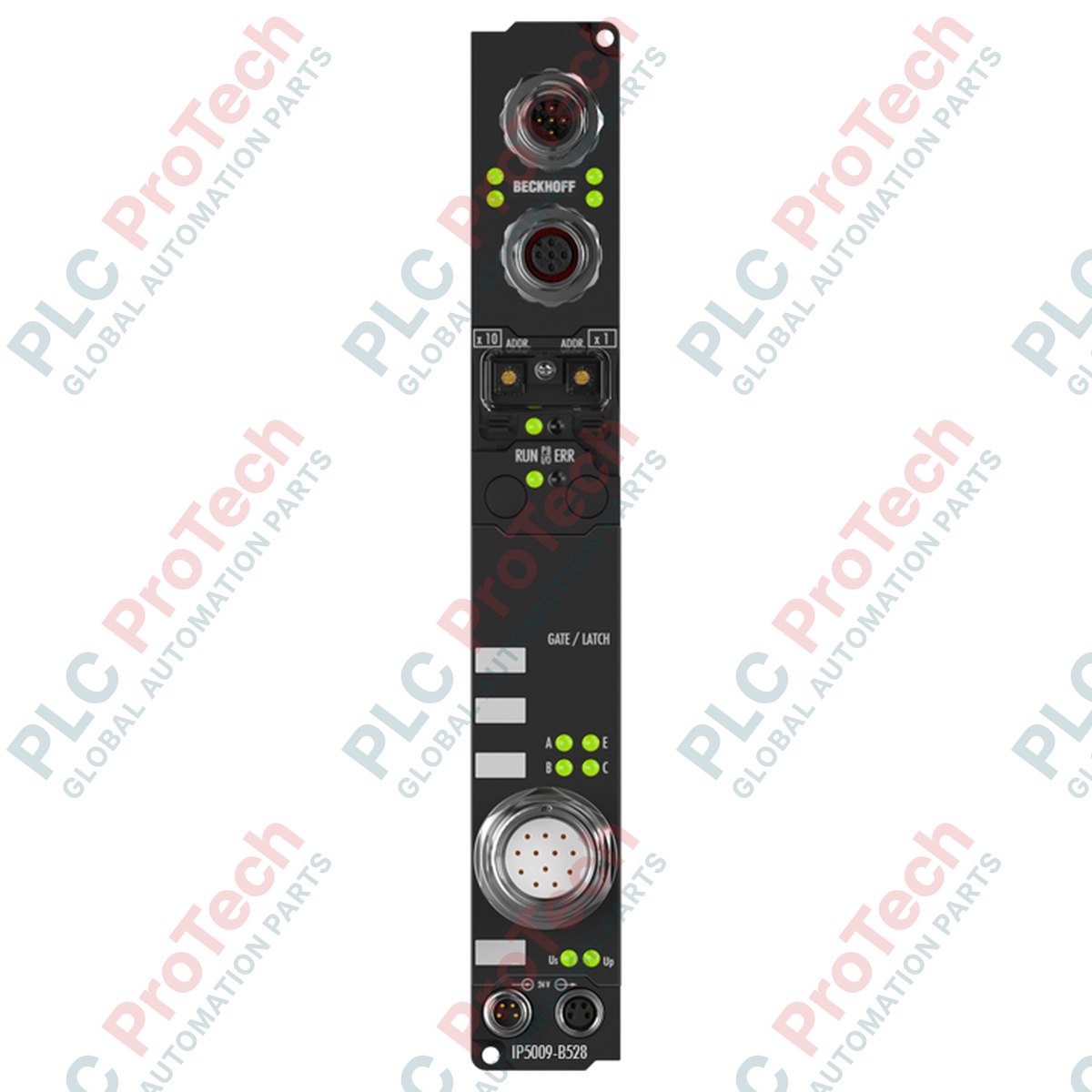

Keperluan automasi medan terdesentralisasi ditangani secara langsung oleh IP5009-B528, sebuah kotak bas medan DeviceNet berprestasi tinggi yang direka oleh Beckhoff untuk pemasangan terus dalam persekitaran industri yang mencabar. Stesen ini menyambungkan isyarat peranti persisian digital dan analog terus ke rangkaian DeviceNet tanpa memerlukan kabinet kawalan pelindung. Dengan menggunakan port penyambung tee M12 bersepadu dan antara muka laluan suapan kuasa M8, modul ini membolehkan pendawaian topologi talian yang cekap terus pada mesin.

Modul ini menyokong fleksibiliti konfigurasi melalui sama ada suite perisian Beckhoff KS2000 atau terus melalui pengawal induk menggunakan pemesejan eksplisit. Elektronik bersepadu menyesuaikan diri secara dinamik dengan kadar pemindahan rangkaian sehingga 500 kbaud. Pengasingan elektrik 500 V antara voltan kawalan dan talian bas medan memberikan perlindungan kukuh terhadap hingar sementara dan gelung pembumian, sekali gus memastikan penghantaran data I/O yang boleh dipercayai merentasi jarak loji yang berbeza-beza.

Ciri-ciri

• Integrasi DeviceNet: Keserasian penuh dengan spesifikasi lapisan fizikal dan protokol DeviceNet.
• Pengesanan Kadar Baud Automatik: Menyegerak secara automatik dengan stesen induk pada kelajuan penghantaran sehingga 500 kbaud.
• Penyambung Tee Bersepadu: Antara muka 1 x palam M12 (5-pin) dan 1 x soket M12 (5-pin) terbina dalam menghapuskan keperluan untuk bahagian tee luaran.
• Pemetaan I/O Fleksibel: Mengendalikan isyarat peranti persisian digital dan analog berdasarkan sambungan modul serta susun atur I/O tertentu.
• Rantaian Kuasa Daisy: Menampilkan input M8 jantan dan sambungan kuasa hiliran M8 betina untuk membekalkan voltan kawalan dan beban.
• Perumah Tahan Lasak: Dinilai sehingga IP67 untuk perlindungan daripada kemasukan habuk dan air, membolehkan pemasangan terus pada mesin tanpa perumah tambahan.

Aplikasi

• Barisan pemasangan automotif dan sel kimpalan robotik
• Mesin pembungkusan dan rangkaian penghantar pengendalian bahan
• Sistem pemprosesan air dan air sisa dengan nod kawalan terdesentralisasi
• Automasi kilang am yang memerlukan I/O medan teragih IP67

Spesifikasi Teknikal

Sambungan dan Antara Muka

Garis Panduan Pemasangan

• Pelekap: Pasangkan unit dengan kukuh pada permukaan mesin yang rata dan tegar menggunakan bebibir pelekap bersepadu. Elakkan orientasi pemasangan yang menyebabkan titik sambungan terdedah kepada takungan bendalir berterusan.
• Pembumian: Pastikan sambungan berimpedans rendah ke pembumian mesin. Gunakan lubang pelekap yang disediakan atau sesentuh bumi berfungsi setempat.
• Pemasangan Kabel dan Penggunaan Tork: Semua port M12 dan M8 yang tidak digunakan mesti ditutup dengan penutup pelindung yang sesuai bagi mengekalkan penarafan IP65/66/67. Ketatkan penyambung berpasangan mengikut had tork yang ditetapkan oleh pengeluar.
• Penghalaan Kabel: Halakan kabel komunikasi fieldbus jauh daripada talian kuasa bising tinggi, kabel motor dan pemacu frekuensi boleh ubah untuk mengelakkan gangguan elektromagnet.

Pematuhan dan Pensijilan

• CE
• UL
