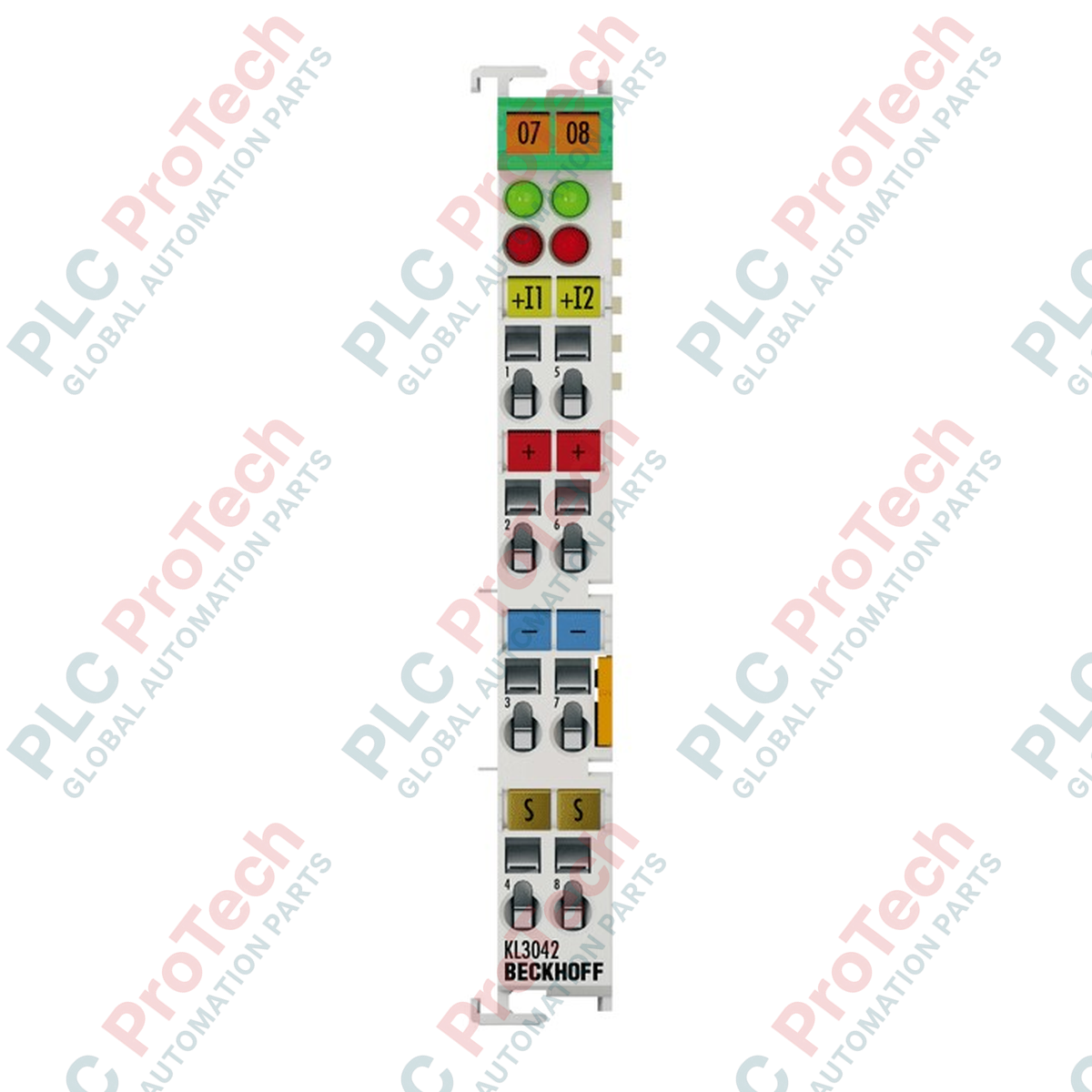

Beckhoff KL3042 Terminal Bas

Hanya 10 item tinggal dalam stok

Pengilang: BECKHOFF
No. Produk: KL3042
Negara asal:Jerman
Jenis Produk: Terminal Bas
Pembayaran: T/T, Western Union
Berat: 500g
Pelabuhan penghantaran: Xiamen
Jaminan: 12 bulan

Penerangan

Memproses isyarat input analog dalam sistem I/O Beckhoff, Terminal Bas BECKHOFF KL3042 mempunyai dua saluran yang direka untuk memperoleh arus industri standard dari 0 hingga 20 mA. Terminal resolusi 12-bit ini beroperasi pada skema teknologi satu hujung, menyediakan komunikasi yang sangat boleh dipercayai ke K-bus peringkat atas. Dengan mengintegrasikan bekalan sensor terbina dalam, peranti ini mengurangkan keperluan terminal pengedaran luaran, memudahkan pendawaian kabinet dalam pemasangan industri yang terhad ruang.

Ciri-ciri

Dua saluran input analog satu hujung untuk isyarat gelung arus standard
Resolusi digitasi 12-bit untuk pemantauan tepat pembolehubah proses
Titik sambungan bekalan sensor terintegrasi menghala 24 V DC terus ke pemancar lapangan
Masa penukaran berkelajuan tinggi mengoptimumkan tindak balas kitaran PLC
Lebar rumah 12 mm yang padat memaksimumkan ketumpatan ruang rel DIN
Pengasingan galvanik dinilai pada 500 V melindungi seni bina K-bus dalaman

Aplikasi

Pemantauan proses berterusan (pengukur aliran, transduser tekanan, penunjuk aras)
Sistem pemantauan persekitaran HVAC dan penentuan kedudukan peredam pneumatik
Panel kawalan pam air dan air sisa perbandaran
Mesin automasi kilang menggunakan pemancar gelung standard 0 hingga 20 mA

Spesifikasi Teknikal

Parameter	Nilai Spesifikasi
Pengilang	Beckhoff Automation
Siri Model	Siri Terminal Bas KL
Bilangan Input	2 saluran
Julat Arus Isyarat	0 hingga 20 mA
Resolusi	12-bit
Jenis Teknologi	Satu hujung
Rintangan Dalaman	80 ohm + voltan diod 0.7 V
Masa Penukaran	kira-kira 2 ms
Ketidaktentuan Pengukuran	< +/-0.3 peratus (berbanding nilai skala penuh)
Ketahanan Voltan Lonjakan	max. 35 V DC
Pengasingan Elektrik	500 V (K-bus / voltan isyarat)
Penggunaan Arus (K-bus)	typ. 65 mA
Lebar Bit Imej Proses	Input: 2 x data 16-bit (2 x 8-bit kawalan/status pilihan)
Suhu Operasi	-25 hingga +60 darjahC
Suhu Penyimpanan	-40 hingga +85 darjahC
Kelembapan Relatif	95 peratus, tidak mengembun
Penarafan Perlindungan	IP20 (posisi pemasangan boleh berubah)
Kelulusan & Penandaan	CE, UL, ATEX, IECEx, DNV GL
Penandaan Ex	ATEX: II 3 G Ex ec IIC T4 Gc / IECEx: Ex ec IIC T4 Gc
Negara Asal	Jerman
Berat Penghantaran (Dihitung)	0.07 kg (tidak termasuk pembungkusan pelindung)

Sambungan dan Antara Muka

Titik Sambungan Terminal	Penugasan Fungsional
1	Input Analog 1 (+)
2	Bekalan Sensor 1 (+24 V DC)
3	Bekalan Sensor 0 V (disambungkan secara dalaman dengan titik 7)
4	Perisai / Pembumian Fungsian (PE)
5	Input Analog 2 (+)
6	Bekalan Sensor 2 (+24 V DC)
7	Bekalan Sensor 0 V (disambungkan secara dalaman dengan titik 3)
8	Perisai / Pembumian Fungsian (PE)

Wawasan Kejuruteraan Empirik

Model Alternatif & Keserasian

Untuk pemasangan yang memerlukan pilihan putus cepat atau tali kabel pra-pendawaian, beralih ke model KS3042 yang mempunyai blok sambungan boleh plug dengan penarafan teknikal yang sama. Pastikan firmware penyambung K-bas (contoh: BK9000 atau BK1100) dikemas kini untuk memetakan imej proses 2 x 16-bit dengan betul dalam konfigurasi perisian TwinCAT System Manager anda.

Perangkap Aplikasi & Nota Kejuruteraan

Kerana ini adalah kad input berhujung tunggal, semua saluran berkongsi titik rujukan dalaman yang sama. Menyambungkan pemancar gelung yang mempunyai pembumian berbeza dan tidak terasing boleh menghasilkan arus gelung pembumian, menyebabkan penyimpangan pengukuran atau ralat kad. Jika menggunakan pemancar 4-wayar aktif yang dikuasakan luaran, pastikan isyarat gelung kekal terasing atau berkongsi potensi 0 V DC yang sama dengan bas bekalan kabinet.

Petua Pengujian & Pendawaian

Sentiasa lalukan kabel gelung arus menggunakan wayar berpintal berperisai. Sambungkan perisai terus ke sambungan 4 dan 8 (PE) di terminal, atau letakkan pada bar pengapit perisai tambahan yang terletak terus di pintu masuk panel kawalan untuk mengurangkan gangguan elektromagnet dari pemacu frekuensi berubah bersebelahan.

Garis Panduan Pemasangan

AMARAN KRITIKAL: Matikan semua kontak kuasa utama dan tambahan sebelum memasukkan atau mengeluarkan mana-mana Terminal Bas dari segmen nod. Kegagalan berbuat demikian boleh menyebabkan percikan elektrik, yang boleh merosakkan kontak K-bas dalaman dan menyebabkan kegagalan komunikasi sistem.

Pasang penyambung bas pada rel DIN standard 35 mm (EN 60715) dan kunci pada tempatnya menggunakan pengapit rel terbina dalam.

Luncurkan modul sepanjang slot panduan terminal bersebelahan sehingga sambungan lidah dan alur terkunci sepenuhnya.

Tekan modul dengan kuat ke rel DIN sehingga mekanisme pengunci sisi berbunyi klik, menandakan sentuhan pembumian yang selamat.

Menggunakan pemutar skru kepala rata standard, masukkan wayar ke dalam titik sambungan pengapit ketegangan dan lepaskan mekanisme spring untuk melengkapkan sambungan.

Key Features:

#Bus Terminals #KL Series

Apakah fungsi utama terminal input analog 2-saluran ini?

Ia mengukur arus DC analog dalam julat 0 hingga 20 mA dengan resolusi 12-bit, memindahkan nilai digital yang diproses ke penghubung fieldbus melalui K-bus.

Adakah modul ini memerlukan bekalan kuasa berasingan untuk sensor lapangan?

Tidak, ia mempunyai terminal bekalan sensor terbina dalam yang mengagihkan kuasa 24 V DC terus dari kontak kuasa sistem ke pemancar gelung yang disambungkan.

Apakah perbezaan antara input satu hujung dan input berbeza dalam konteks ini?

Modul satu hujung ini mempunyai saluran input yang berkongsi rujukan tanah biasa secara dalaman. Perlu berhati-hati untuk mengelakkan offset gelung tanah apabila menyambungkan beberapa pemancar aktif.

Adakah blok sambungan pada model ini boleh tanggal?

Tidak, model standard ini mempunyai pengapit ketegangan tetap. Jika terminal boleh plug diperlukan untuk kemudahan penyelenggaraan, pilih versi siri KS yang boleh plug.
