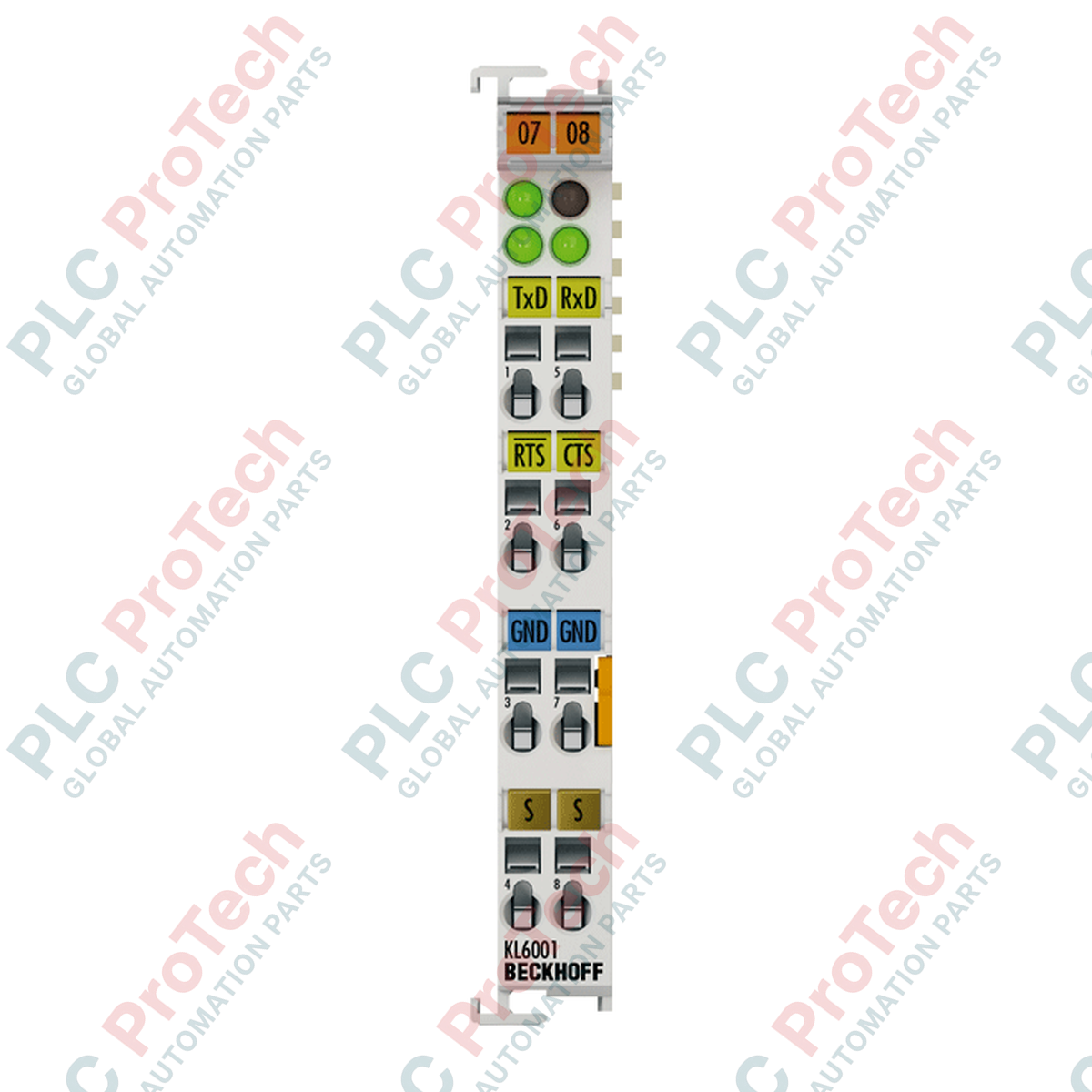

Beckhoff KS6001 Terminal Bas

Penerangan

Beroperasi sebagai antara muka serial khusus dalam rangka kerja I/O Beckhoff, Beckhoff KS6001 Bus Terminal ini membolehkan integrasi langsung peranti yang serasi RS232 ke dalam rangkaian kawalan. Ia mewujudkan sambungan dua hala yang kukuh, memudahkan penghantaran data dwi-dupleks penuh melalui saluran RxD dan TxD dengan ketahanan tinggi terhadap gangguan elektromagnetik. Modul ini mempunyai lapisan pendawaian boleh tanggal, membolehkan pemasangan dan penyelenggaraan lapangan yang pantas tanpa mengganggu susunan pendawaian terminal sedia ada. Ia berkomunikasi terus dengan pengawal melalui K-bus, menawarkan jejak kecil yang diasingkan untuk komunikasi serial industri.

Ciri-ciri

• Reka Bentuk Sambungan Boleh Tanggal: Mempunyai lapisan pendawaian boleh tanggal untuk servis pantas dan penggantian saluran secara mudah.
• Ketahanan Tinggi Terhadap Gangguan: Isyarat yang diasingkan secara elektrik melindungi seni bina K-bus dalaman daripada lonjakan elektrik sehingga 500 V.
• Imej Proses Fleksibel: Struktur lebar bit boleh dikonfigurasikan dalam imej proses (sehingga 5 x data pengguna 8-bit) untuk menampung panjang protokol yang berubah-ubah.
• Penimbal Data Terintegrasi: Dilengkapi dengan penimbal terima 128 bait dan penimbal hantar 16 bait untuk mengendalikan aliran data serial berterusan.
• Pemasangan DIN-Rail Tahan Lasak: Pemasangan terus pada rel DIN standard 35 mm dengan mekanisme kunci terbina dalam.

Aplikasi

• Integrasi pengimbas kod bar lama, pencetak, dan panel operator ke dalam rangkaian EtherCAT atau Lightbus.
• Komunikasi titik-ke-titik dengan instrumen makmal analitik dan penimbang industri.
• Berinteraksi dengan susunan sensor serial proprietari dan modem telekomunikasi lama dalam panel pengagihan kuasa.

Spesifikasi Teknikal

Wawasan Kejuruteraan Empirik

Model Alternatif & Keserasian

Modul KS6001 adalah fungsi sama dengan terminal standard KL6001. Perbezaan kritikal terletak pada blok sambungan boleh pasang pada siri KS, yang membenarkan pertukaran panas atau penggantian komponen fizikal tanpa perlu memutuskan wayar lapangan secara individu. Kedua-dua model menggunakan imej proses TwinCAT yang sama, menjadikannya boleh ditukar ganti sepenuhnya dari segi perisian dan pemetaan program.

Perangkap Aplikasi & Nota Kejuruteraan

Kerana modul ini menggunakan isyarat RS232 satu hujung standard, jarak kabel fizikal maksimum mesti dihadkan kepada 15 meter untuk mengelakkan penurunan isyarat dan kerentanan kepada medan elektromagnet luaran. Jika modul digunakan berhampiran dengan pemacu frekuensi berubah AC frekuensi tinggi (VFD) atau beban induktif berat, anda mesti menggunakan kabel berkembar pelindung berganda dan kapasitansi rendah terus ke terminal, menamatkan pelindung pada bar bas tanah fungsi khusus di luar modul.

Petua Pengujian & Pendawaian

Apabila mengkonfigurasi parameter siri dalam TwinCAT System Manager, pastikan kadar baud, pariti, bit data, dan bit henti tepat sepadan dengan peranti akhir yang disambungkan. Ketidakpadanan akan menyebabkan kegagalan komunikasi dan mungkin mengunci penimbal dalaman. Semasa mereka bentuk logik, pantau imej proses kawalan/status 1-bait untuk melaksanakan penyerahan tangan perisian yang betul, kerana terminal ini tidak menggunakan garis penyerahan tangan perkakasan CTS/RTS.
