Bently Nevada 106765-07 Kabel Saling Sambung Velomitor XA 330525

Perihalan

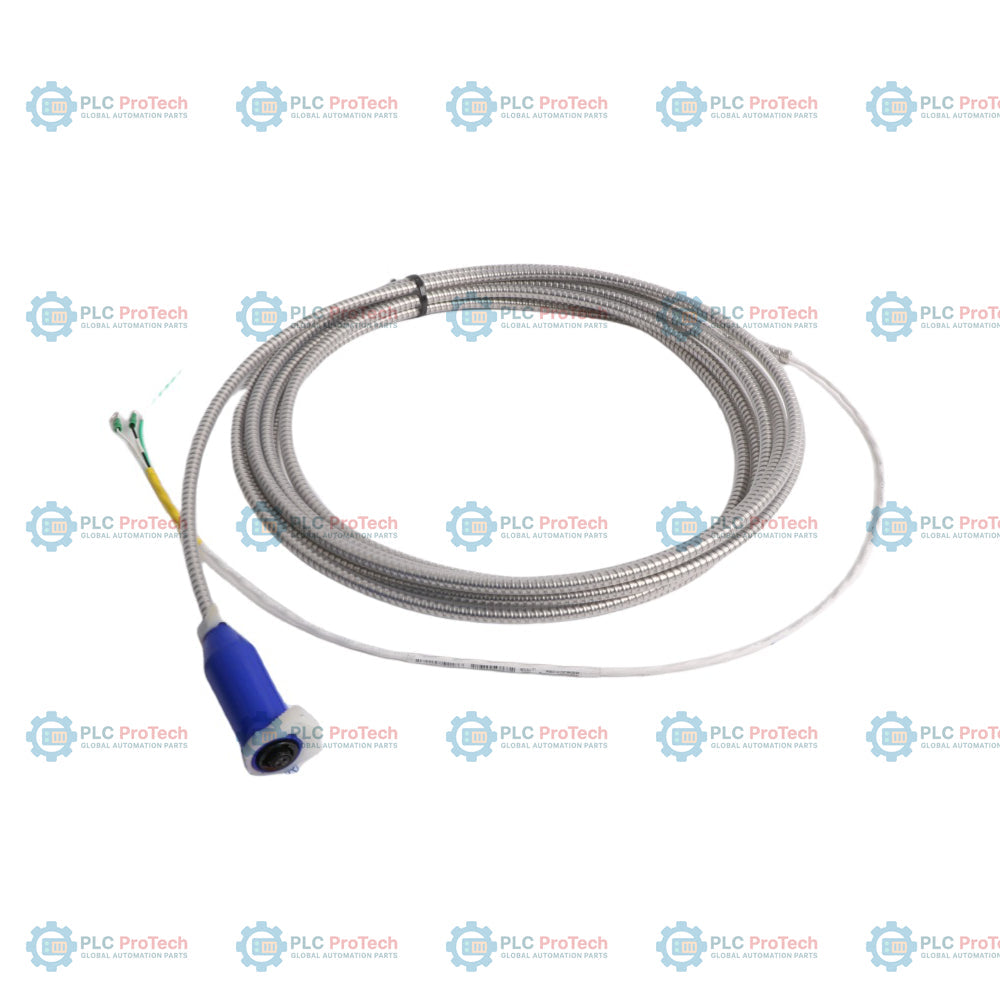

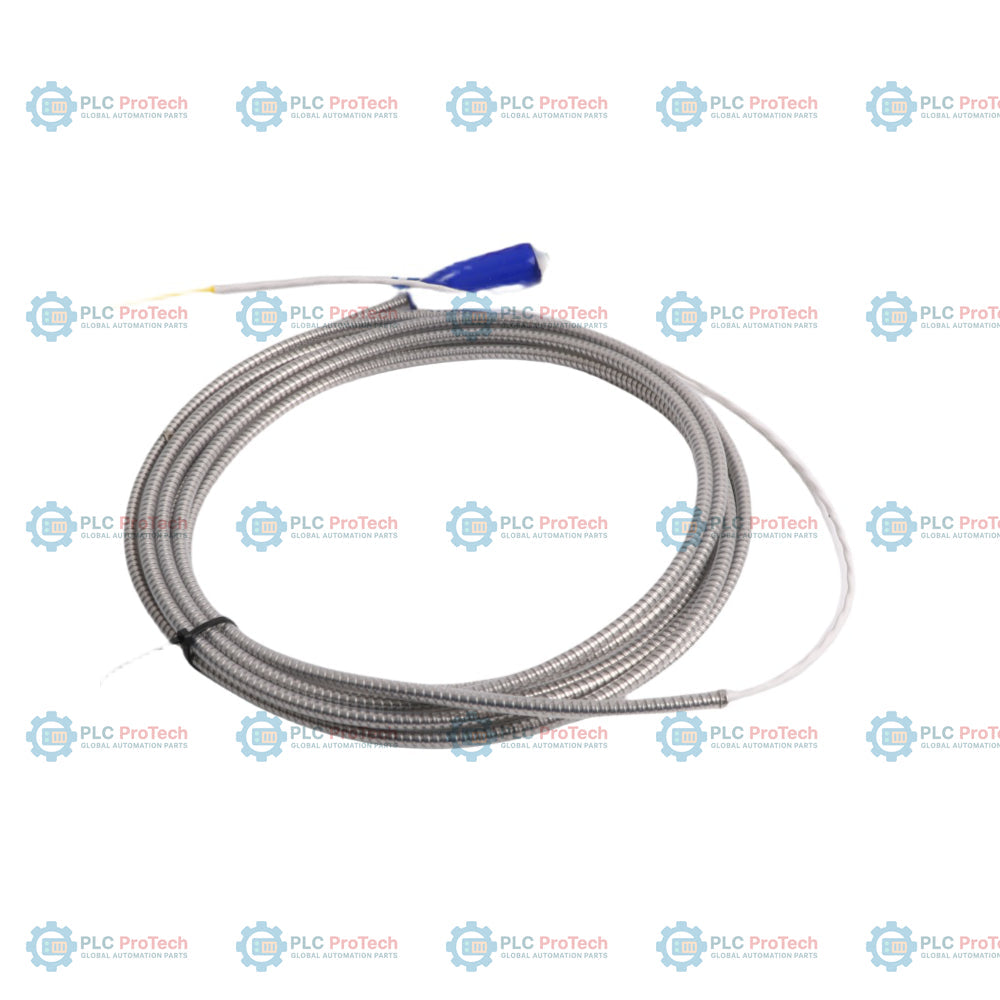

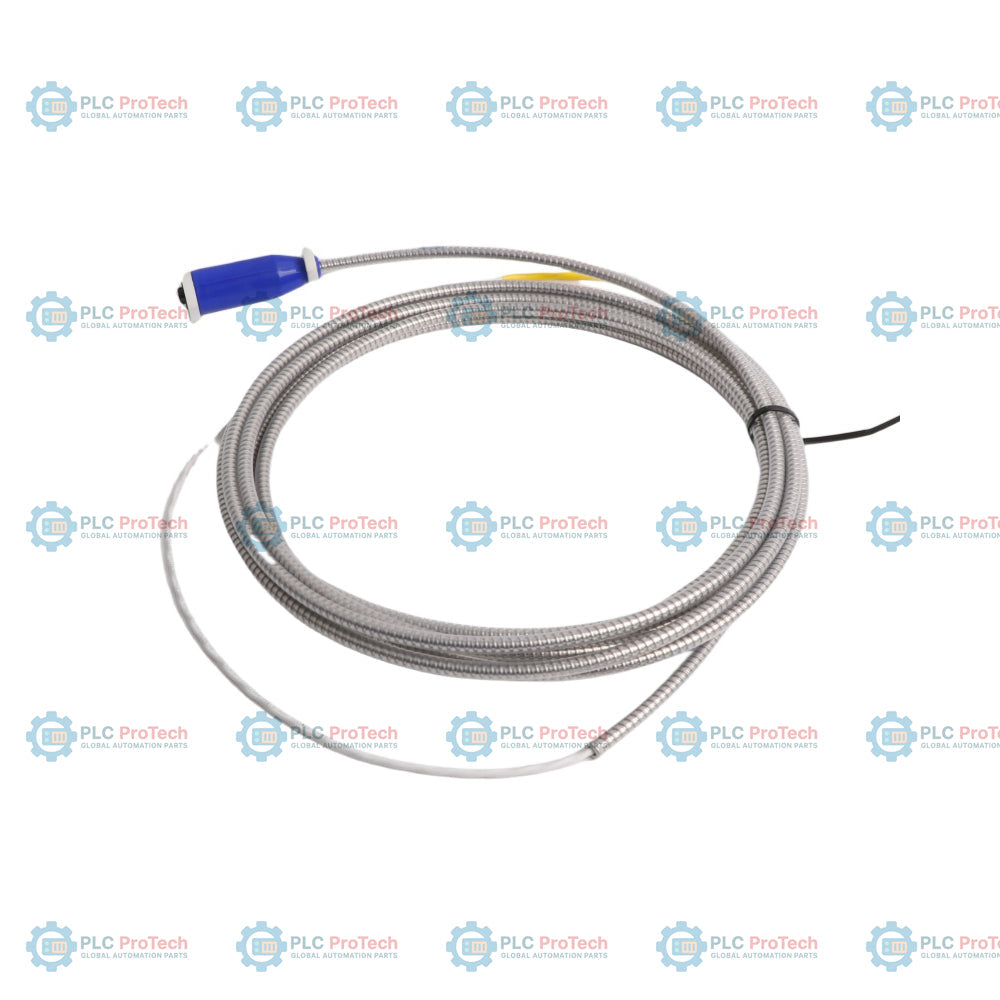

106765-07 ialah pemasangan kabel interkoneksi sepanjang 7.0 meter yang direka untuk menyambungkan Sensor halaju-piezo Velomitor XA 330525 kepada perumah terminal atau monitor. Konfigurasi ini ditetapkan oleh Pilihan 07, yang menandakan kabel berperisai sepanjang 7.0 meter (23.0 kaki) yang dilengkapi penutup but fluorosilikon tahan percikan bersepadu dan perisai keluli tahan karat.

Pemasangan ini menggunakan teras kabel 2 konduktor, terpiuh dan berperisai berukuran 0.382 mm persegi (22 AWG), yang dilindungi dalam perisai keluli tahan karat. Hujung sambungan sensor mempunyai but fluorosilikon biru khusus dengan pengapit pengikat di bahagian atas dan bawah yang mengedap pada penyambung Mil-C-26482 bagi memenuhi piawaian pengecualian kelembapan IP-65 dan NEMA 4X. Hujung terminal terdiri daripada wayar berhujung bebas yang telah dilucutkan penebatnya, berlabel A (putih), B (hitam) dan SHLD (hijau), serta dilindungi tiub pengecut jernih untuk penamatan yang kukuh.

Ciri-ciri

• Panjang Kabel: Panjang keseluruhan 7.0 meter (23.0 kaki) dengan toleransi tambah atau tolak 200 mm (7.8 inci).
• Perisai Mekanikal: Balutan perisai keluli tahan karat melindungi konduktor dalaman daripada persekitaran industri yang lasak, hentaman mekanikal dan lelasan.
• Sambungan Kalis Cuaca: Penutup but elastomer fluorosilikon biru yang tahan percikan, dengan pengapit pengikat keluli tahan karat di bahagian atas dan bawah, memastikan penarafan IP-65 dan NEMA 4X pada antara muka sensor.
• Binaan Wayar Teras: Wayar teras 2 konduktor terpiuh dan berperisai berukuran 0.382 mm persegi (22 AWG) yang mengoptimumkan penghantaran isyarat dan imuniti terhadap hingar.
• Wayar Berhujung Bebas: Wayar yang telah dilucutkan penebatnya, dengan tiub pengecut jernih berlabel putih (A), hitam (B) dan hijau (SHLD) untuk pemasangan mudah pada blok terminal.

Aplikasi

Kabel interkoneksi 106765-07 direka untuk perlindungan dan pemantauan mesin berputar dalam persekitaran lasak. Industri dan aplikasi lazim termasuk:

• Penjanaan Kuasa: Turbin stim, turbin gas dan kipas menara penyejuk.
• Minyak dan Gas / Petrokimia: Pemampat empar, pam dan pengembang yang beroperasi dalam keadaan basah atau mengakis.
• Rawatan Air: Kawasan dengan kelembapan tinggi yang memerlukan pengedapan NEMA 4X dan IP-65.
• Industri Berat: Jentera perlombongan dan loji simen yang terdedah kepada lelasan mekanikal ekstrem, apabila kabel berperisai amat diperlukan.

Maklumat Pesanan

Produk ini ialah konfigurasi yang boleh dipesan bagi kabel interkoneksi siri Bently Nevada 106765. Pecahan nombor bahagian diperincikan di bawah:

Spesifikasi Teknikal

Sambungan dan Antara Muka

Kabel 106765-07 memetakan pin penyambung sensor Mil-C-26482 2-pin kepada warna wayar tertentu pada hujung penamatan terminal:

Garis Panduan Pemasangan

Pastikan pelaksanaan yang betul dengan mematuhi amalan kerja lapangan standard untuk sensor getaran industri:

• Penghalaan: Lalukan kabel berperisai melalui dulang kabel khusus atau saluran apabila boleh untuk mengelakkan kerosakan fizikal tidak sengaja atau tarikan.
• Jejari Lenturan: Kekalkan jejari lenturan minimum 38 mm (1.5 in) semasa penghalaan dan pengapit kekal untuk mengelakkan keletihan konduktor dalaman 22 AWG.
• Pembumian: Sambungkan wayar SHLD hijau ke pembumian instrumen yang ditetapkan pada hujung pemantau atau blok terminal. Jangan bumikan kedua-dua hujung perisai bagi mengelakkan gelung bumi.
• Perlindungan Cuaca: Pastikan pengapit atas dan bawah but fluorosilikon biru terpasang sepenuhnya dan diketatkan di sekeliling badan sensor serta perisai kabel untuk mengekalkan pengedapan kelembapan IP-65/NEMA 4X.

Pematuhan dan Pensijilan

Kabel ini ialah aksesori mekanikal pasif yang direka bentuk untuk digunakan dengan pemancar dan pemantau getaran Bently Nevada yang diperakui untuk kawasan berbahaya, serta mematuhi sistem berikut:

• Kelulusan Sistem: Diperakui untuk digunakan di kawasan berbahaya apabila dipasangkan dengan sensor 330525 Velomitor XA di bawah kelulusan CSA, NRTL/C, ATEX dan IECEx.
• RoHS: Mematuhi arahan RoHS EU.
