Monitor Takometer Bently Nevada 3300/50-02-01-00-00

Penerangan

Bently Nevada 3300/50-02-01-00-00 ialah Monitor Takometer Kelajuan Sifar yang direka untuk pemantauan kelajuan putaran dan keadaan jentera kritikal dalam platform Sistem 3300. Beroperasi sebagai modul pemantauan saluran tunggal, ia menerima input daripada dua transduser dan menggunakan logik pengundian dalaman untuk mengelakkan petunjuk trip palsu yang disebabkan oleh kegagalan satu sensor. Varian 3300/50-02-01-00-00 ini dikonfigurasikan khusus sebagai Takometer Kelajuan Sifar (Pilihan Jenis 02) dengan output Geganti Epoksi (Pilihan Geganti Penggera 01), kelulusan agensi CSA/NRTL/C (Pilihan 00 untuk aplikasi standard tanpa pensijilan khusus) dan tanpa pengadang keselamatan dalaman (Pilihan 00).

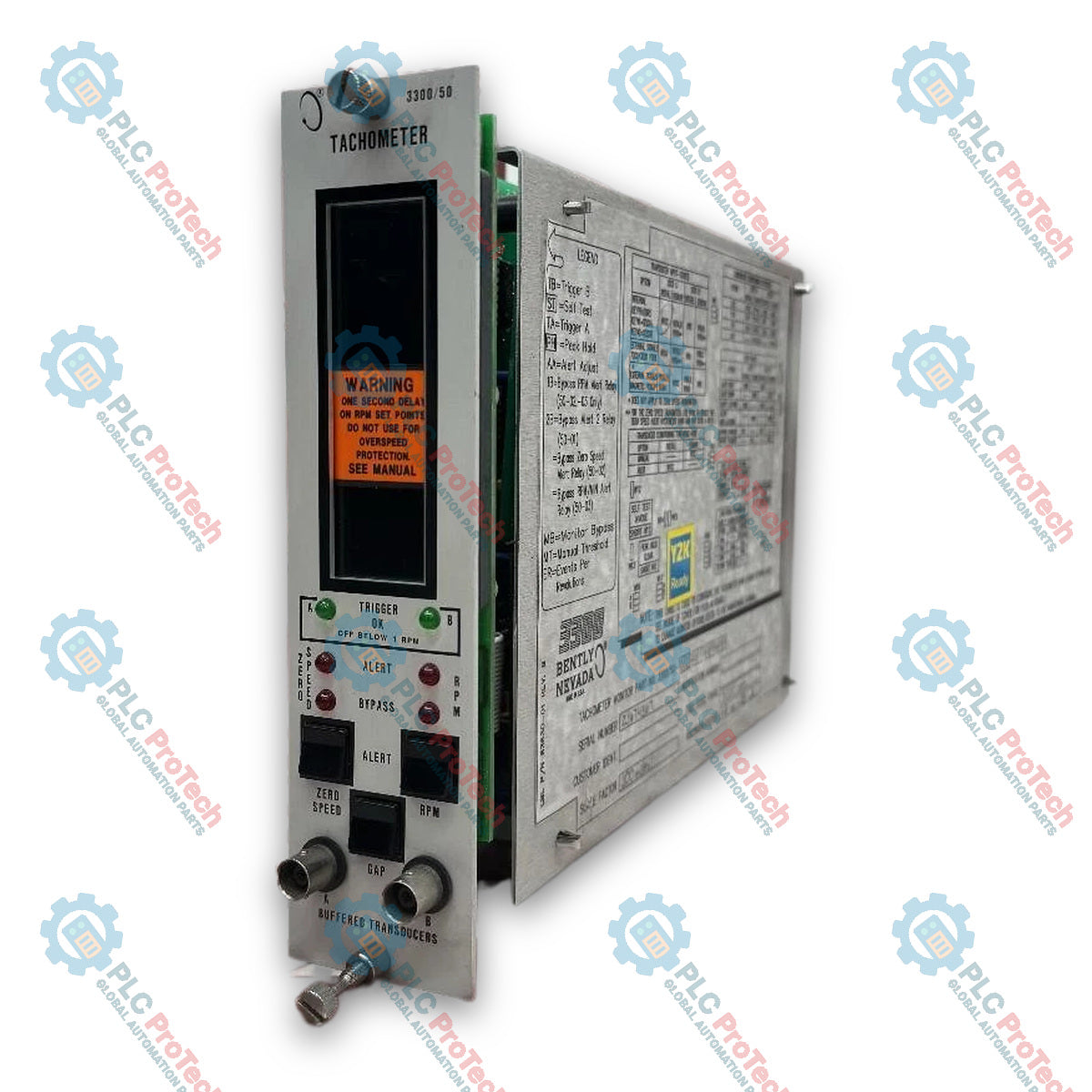

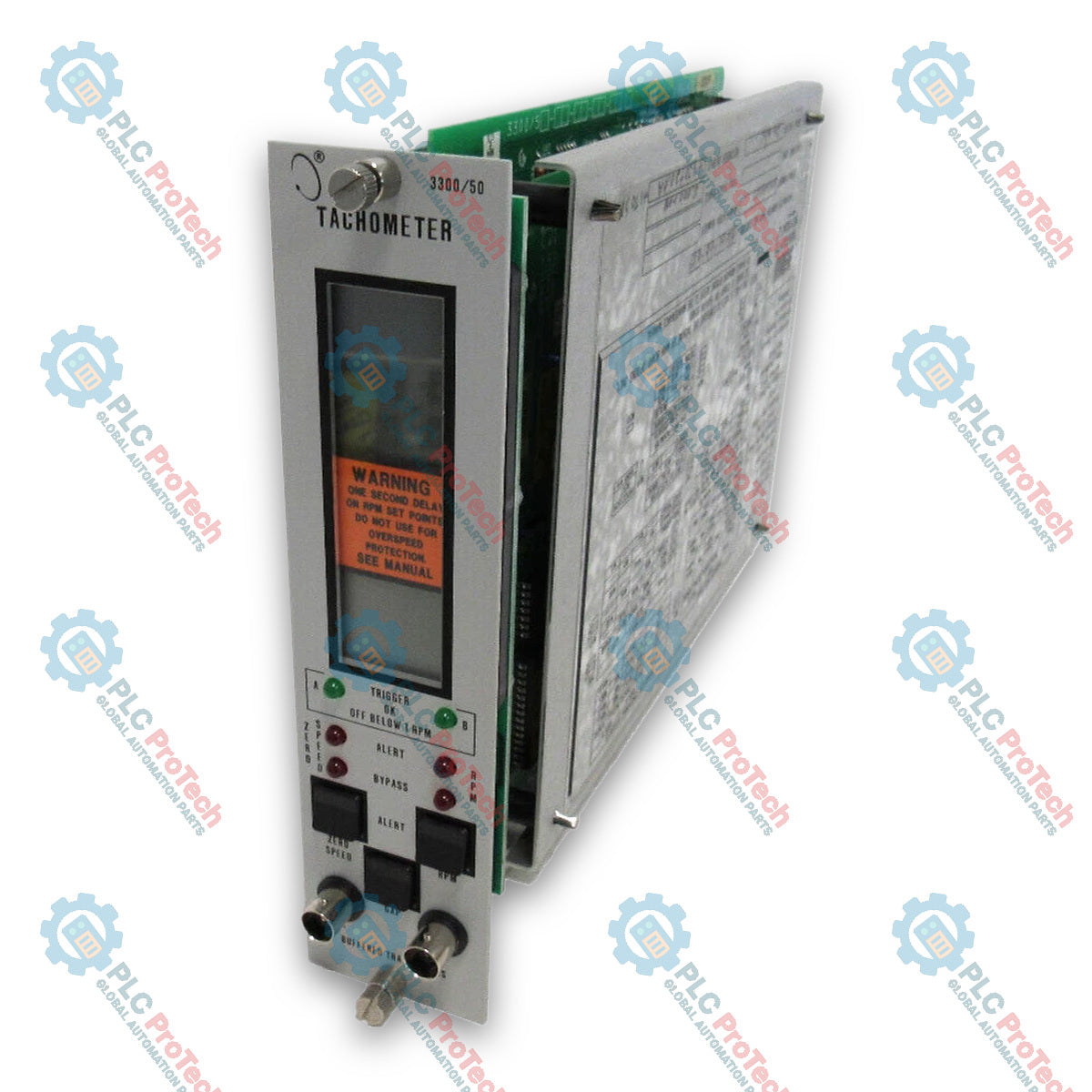

Panel hadapan menampilkan paparan LCD dwi 5 digit yang memaparkan kelajuan putaran aci dalam RPM bersama voltan celah probe, memberikan pengendali gambaran tentang parameter operasi dan keadaan transduser. Ia menyertakan output transduser berpenimbal BNC pada panel hadapan untuk sambungan peralatan diagnostik, bersama output analog berkadar boleh diprogram pengguna (arus atau voltan) pada jalur terminal belakang untuk sistem perakam loji.

Sambil menyediakan pemantauan berterusan, status Alert dan maklum balas analog berkadar untuk pengelogan data, 3300/50-02-01-00-00 Takometer ini direka khusus untuk pemantauan keadaan jentera dan pemberitahuan. Ia tidak direka bentuk untuk digunakan secara bebas sebagai sistem perlindungan kelajuan lampau kecemasan atau kawalan kelajuan.

Ciri

• Pengundian Input Dwi-Transduser: Menerima input daripada dua transduser bebas dengan logik pengundian dalaman untuk mengekalkan integriti sistem dan meminimumkan penggera palsu.
• Pengesanan Kelajuan Sifar: Dikonfigurasikan khusus untuk pemantauan kelajuan sifar, berfungsi dengan boleh dipercayai pada ambang operasi di bawah 100 RPM.
• Paparan Panel Hadapan Bersepadu: Menampilkan LCD 84 mm x 38 mm yang memaparkan nilai RPM 5 digit, voltan celah transduser dan penunjuk status operasi.
• Output Diagnostik Berpenimbal: Menyediakan penyambung BNC sepaksi pada panel hadapan untuk akses isyarat terus yang dilindungi daripada litar pintas semasa penyelesaian masalah di lapangan.
• Output Berkadar Boleh Diprogram: Menyediakan output perakam terminal belakang yang boleh dikonfigurasi (+4 hingga +20 mA, 0 hingga -10 Vdc atau +1 hingga +5 Vdc) berkadar dengan kelajuan putaran aci.
• Geganti Penggera Epoksi: Menyertakan pemacu geganti berkedap epoksi dwi untuk pemberitahuan Alert 1 dan Alert 2 yang boleh dilaraskan di lapangan.

Aplikasi

• Pemantauan Kelajuan Putaran Jentera Turbo: Pengukuran berterusan kelajuan dan keadaan kelajuan sifar untuk turbin stim, gas dan industri.
• Perlindungan Jentera Peralatan Berputar: Penjejakan kelajuan aci pada pemampat berkuasa tinggi, kotak gear industri dan pemacu motor besar.
• Integrasi Gear Pusing Kelajuan Sifar: Pengesahan status kelajuan sifar untuk mengaktifkan sistem gear pusing pada unit penjanaan kuasa.

Maklumat Pesanan

Spesifikasi Teknikal

Umum

Input Isyarat & Transduser

Julat Prestasi & Ketepatan

Output & Penggera

Persekitaran & Mekanikal

Sambungan / Antara muka

Garis Panduan Pemasangan

1. Pemeriksaan Sebelum Pemasangan: Sahkan bahawa nombor model sepadan dengan 3300/50-02-01-00-00 dan periksa pelompat papan litar untuk memastikan konfigurasi input yang betul sebelum memasukkan modul ke dalam rak.
2. Penempatan Slot Rak: Pasang monitor ke mana-mana slot yang tersedia dalam rak sistem 3300 kecuali slot 1 dan 2, yang dikhaskan sepenuhnya untuk Power Supply dan System Monitor.
3. Sambungan Pendawaian: Sambungkan pendawaian medan transduser menggunakan kabel berperisai 3 konduktor. Sambungkan perisai kabel ke satu titik pembumian bumi untuk mengelakkan gelung bumi.
4. Pendawaian Pengaktifan Zero Speed: Jika menggunakan ciri penggera zero speed, sambungkan penutupan sesentuh luaran ke terminal Zero Speed Enable yang ditetapkan pada jalur terminal belakang.
5. Pengesahan Kuasa: Pastikan bekalan kuasa rak dikonfigurasi untuk voltan bekalan transduser yang betul (-24 Vdc atau -18 Vdc) berdasarkan sensor kehampiran yang dipasang.

Konfigurasi / Pentauliahan / Penggantian

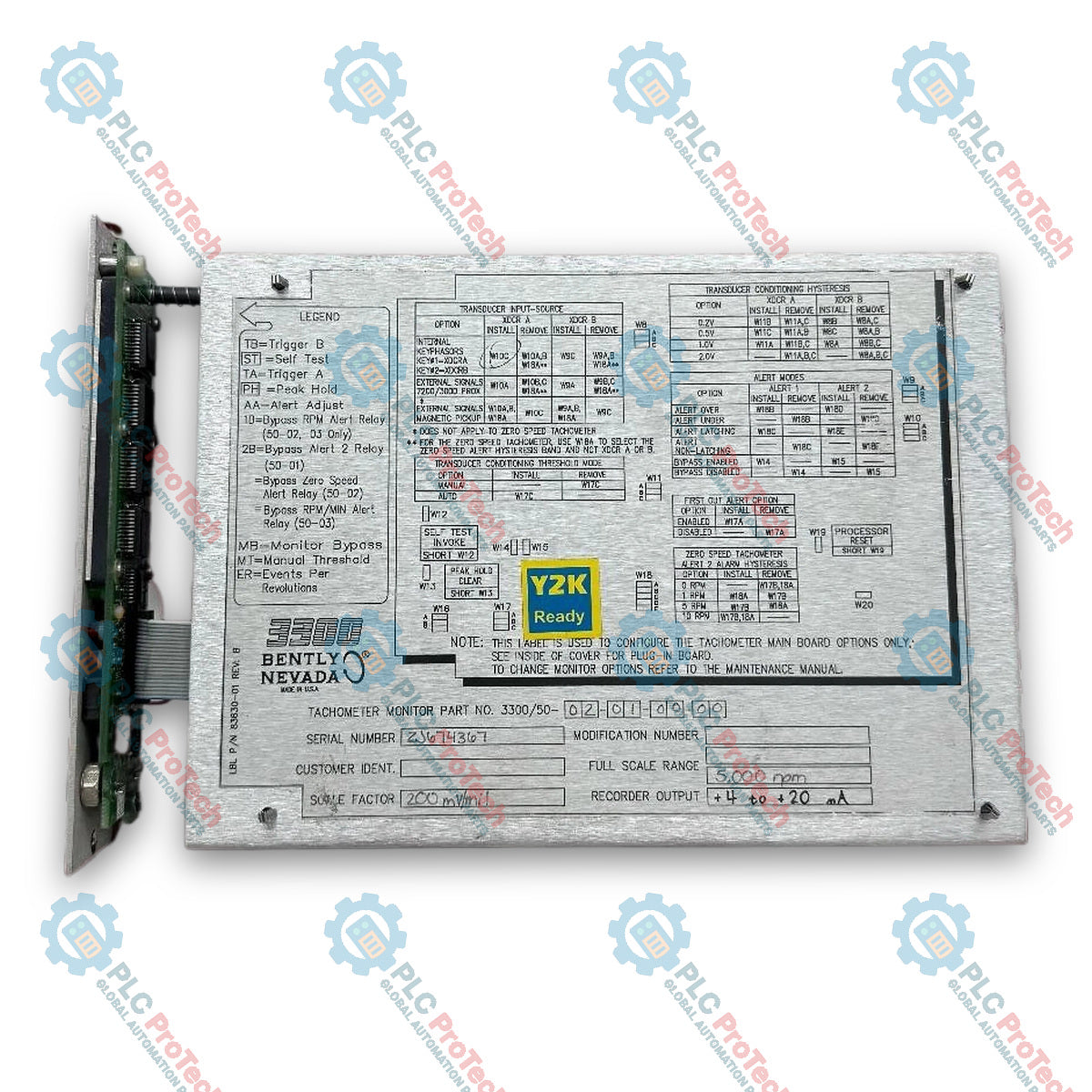

1. Konfigurasi Pelompat: Tetapkan pelompat pasang masuk pada papan untuk jenis input (Proximitor atau Magnetic Pickup), mod output perakam (+4 hingga +20 mA, 0 hingga -10 Vdc, atau +1 hingga +5 Vdc), serta logik penggera (berkunci atau tidak berkunci) sebelum pentauliahan.
2. Tetapan Ambang: Tetapkan ambang transduser menggunakan tetapan voltan manual (0 hingga -18 Vdc) atau mod ambang automatik, bergantung pada keperluan kelajuan operasi. Ambil perhatian bahawa pilihan 02 (Zero Speed) dihantar dengan konfigurasi ambang manual.
3. Pelarasan Titik Tetapan Penggera: Laraskan titik tetapan Alert 1 dan Alert 2 yang disimpan secara digital menggunakan suis kalis usik pada papan litar monitor serta suis atas/bawah pada panel hadapan System Monitor.
4. Pertimbangan Penggantian: Sebelum menggantikan modul sedia ada, catat tetapan pelompat fizikal pada PWA lama untuk memastikan parameter operasi yang sama pada unit pengganti.
