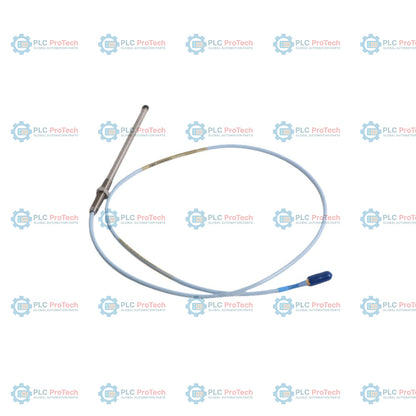

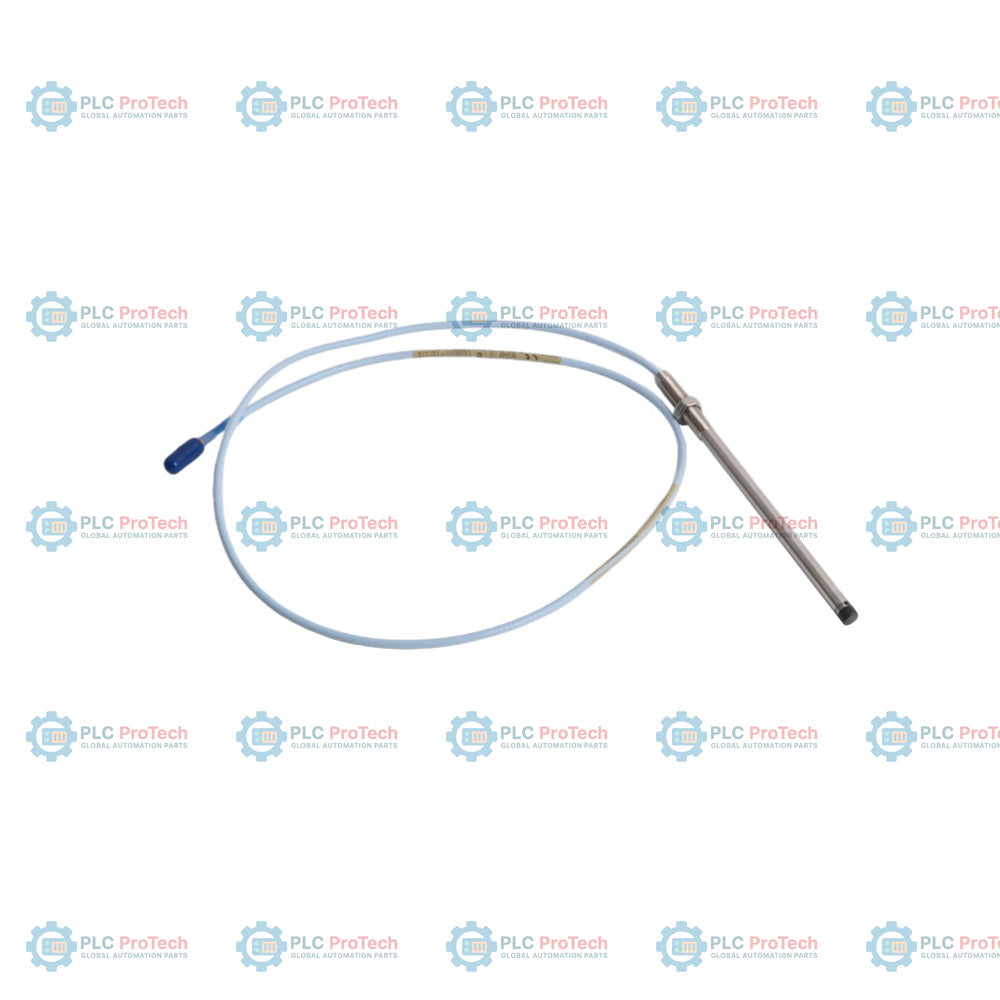

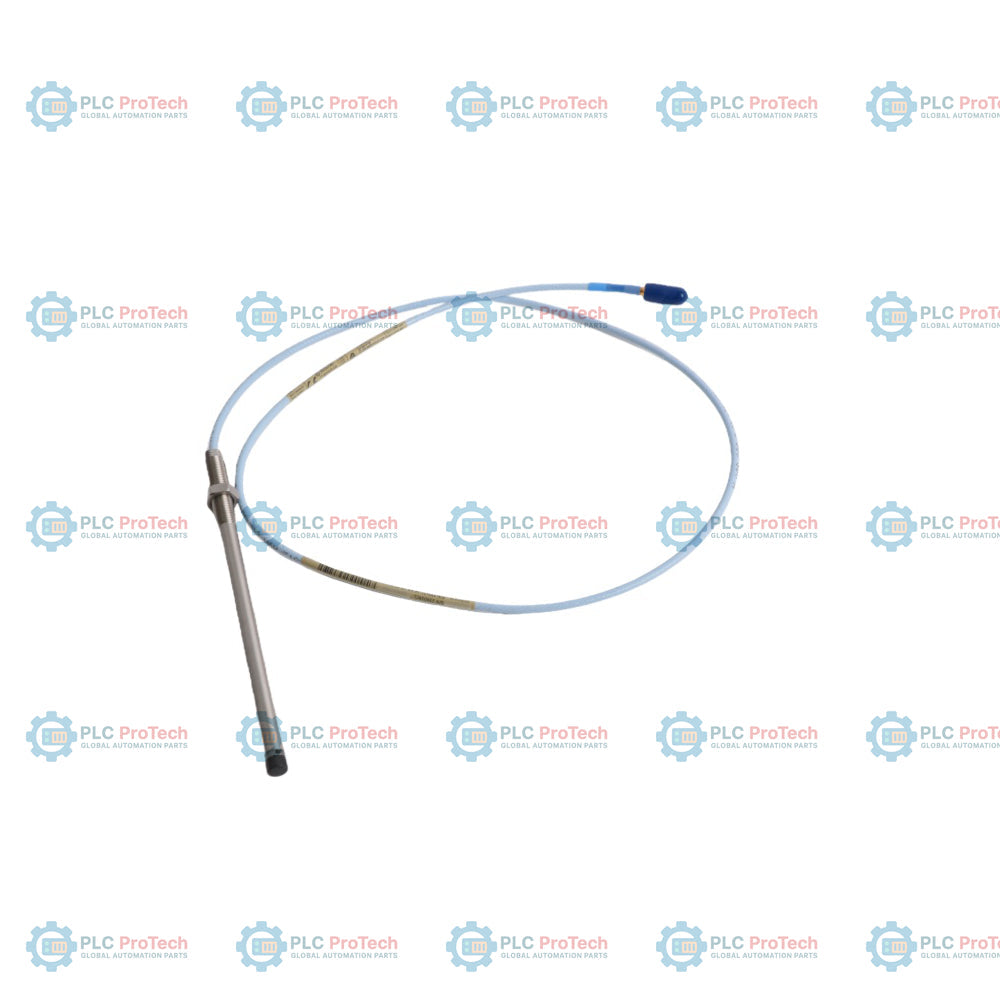

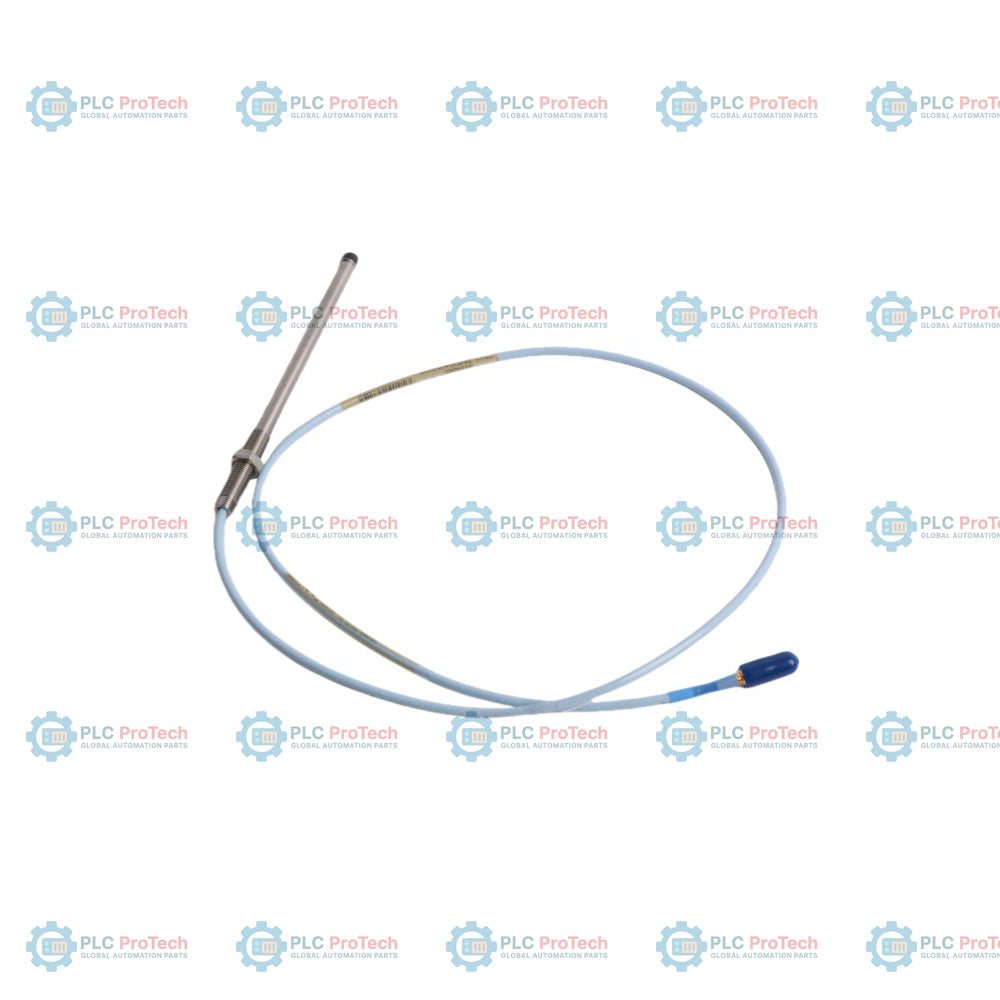

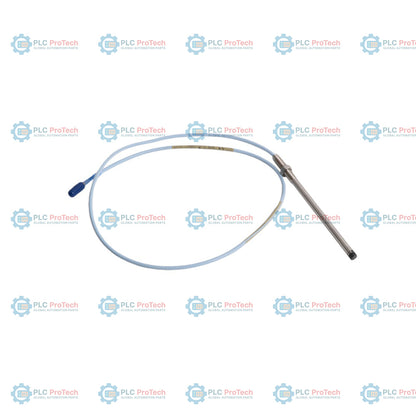

Bently Nevada 330101-48-71-20-02-05 3300 XL 8 mm Probe Jarak

Penerangan

Bently Nevada 330101-48-71-20-02-05 ialah prob kehampiran 8 mm berprestasi tinggi daripada siri 3300 XL yang terbukti dalam industri. Konfigurasi khusus ini direka dengan panjang tanpa ulir 4.8 inci, panjang keseluruhan perumah 7.1 inci dan jumlah panjang 2.0 meter (6.6 kaki). Kabel ini ialah kabel sepaksi standard tanpa perisai yang ditamatkan dengan penyambung miniatur ClickLoc (tanpa pelindung penyambung), menawarkan profil pemasangan yang ringkas dan kemas. Diperakui dengan pilihan kelulusan agensi -05, prob ini mematuhi sepenuhnya piawaian ATEX, IECEx dan CSA, menjadikannya selamat untuk pemasangan kekal di lokasi kawasan berbahaya.

Direka untuk pengukuran getaran dan kedudukan aci tanpa sentuhan, siri 330101 berfungsi berdasarkan prinsip operasi arus pusar. Ia dibina untuk bertahan dalam persekitaran jentera yang ekstrem, dengan hujung PPS (polifenilena sulfida) yang kukuh dan lengai secara kimia serta badan prob keluli tahan karat yang tahan kakisan. Sebagai sebahagian daripada rangkaian pemantauan 3300 XL, prob ini mesti dipasangkan dengan kabel sambungan 3300 XL yang sesuai dan penderia Proximitor siri 330180 untuk penukaran jurang kepada voltan yang tepat. Output voltan dinamik yang terhasil dihantar ke rak pemantauan Bently Nevada 3500 atau sistem PLC dan DCS industri lain untuk memudahkan perlindungan jentera dan analisis diagnostik masa nyata.

Ciri-ciri

• Reka Bentuk Tanpa Perisai: Menampilkan kabel sepaksi standard tanpa perisai logam, memaksimumkan fleksibiliti penghalaan dalam rangkaian konduit atau dulang pelindung.
• Penyambung Miniatur ClickLoc: Menggunakan penyambung sepaksi miniatur ClickLoc sambung cepat yang selamat untuk memastikan rintangan elektrik rendah dan penghantaran isyarat yang stabil.
• Reka Bentuk Bahan Tahan Lasak: Direka dengan hujung PPS berkekuatan tinggi dan perumah keluli tahan karat untuk menahan kelembapan, minyak dan pendedahan kepada bahan kimia pada perumah galas.
• Diperakui untuk Kawasan Berbahaya: Dipra-lulus dengan pensijilan CSA, ATEX dan IECEx untuk operasi selamat dalam atmosfera mudah meletup.
• Pengukuran Tanpa Sentuhan: Menyediakan pemantauan anjakan arus pusar yang sangat tepat dan bebas haus bagi komponen mesin berputar.

Aplikasi

Probe Bently Nevada 330101-48-71-20-02-05 digunakan dalam industri berat untuk memantau aset berputar kritikal. Persekitaran penggunaan biasa termasuk:

• Pemantauan getaran jejari aci dan kedudukan tujahan paksi turbin stim dan turbin gas.
• Pengukuran getaran aci dan anjakan relatif sarung pemampat, pengembang dan turbin.
• Pengesanan anjakan dan kelajuan aci pam empar berkelajuan tinggi serta pengurang gear.
• Pemantauan penjajaran aci penjana hidroelektrik dan pengembangan terma.
• Sistem perlindungan mesin kekal yang memerlukan klasifikasi kawasan berbahaya ATEX/IECEx/CSA.

Maklumat Pesanan

330101-48-71-20-02-05 mewakili konfigurasi khusus yang boleh dipesan bagi keluarga probe Bently Nevada 3300 XL 8 mm. Pecahan di bawah memperincikan nilai setiap segmen SKU unik ini:

Spesifikasi Teknikal

Panduan Pemasangan

Untuk memastikan operasi yang betul dan memanjangkan jangka hayat prob Bently Nevada 330101-48-71-20-02-05, jurutera hendaklah mengikuti panduan pemasangan lapangan penting ini:

• Penentukuran Jarak Prob: Pasang prob dengan jarak ofset mekanikal yang tepat, biasanya 1.27 mm atau 50 mil, yang sepadan dengan output nominal -10 VDC daripada penderia Proximitor, atau mengikut penentukuran untuk sistem tertentu.
• Had Tork Perumah: Jangan melebihi tork maksimum yang disyorkan, iaitu 33.9 N-m (300 in-lb), apabila mengetatkan ulir 3/8-24 UNF pada perumah keluli tahan karat.
• Jejari Lenturan Minimum Kabel: Kekalkan jejari lenturan minimum kabel sebanyak 25.4 mm (1.0 inci) semasa penghalaan untuk mengelakkan kerosakan pada konduktor sepaksi dalaman.
• Pelindung dan Pembumian: Pastikan pelindung kabel prob bersambung secara berterusan dan diasingkan dengan betul daripada gangguan gelung bumi. Gunakan perumah terminal atau kotak simpang yang sesuai untuk sambungan luaran.
• Perlindungan Kelembapan: Gunakan pita silikon bercantum sendiri atau pelindung penyambung jika sambungan ke kabel sambungan terdedah kepada kelembapan melampau atau percikan cecair.

Pematuhan dan Pensijilan

Konfigurasi prob transduser ini mematuhi piawaian keselamatan antarabangsa utama untuk peralatan elektrik industri dan lokasi berbahaya:

• ATEX: Diperakui untuk digunakan dalam atmosfera gas mudah meletup Zon 0, Zon 1 dan Zon 2 apabila dipasang dengan penghalang keselamatan intrinsik yang betul.
• IECEx: Diperakui di peringkat antarabangsa untuk atmosfera mudah meletup di bawah skim keselamatan intrinsik.
• CSA: Kelulusan Amerika Utara untuk lokasi berbahaya Kelas I, Divisyen 1 dan Divisyen 2.
