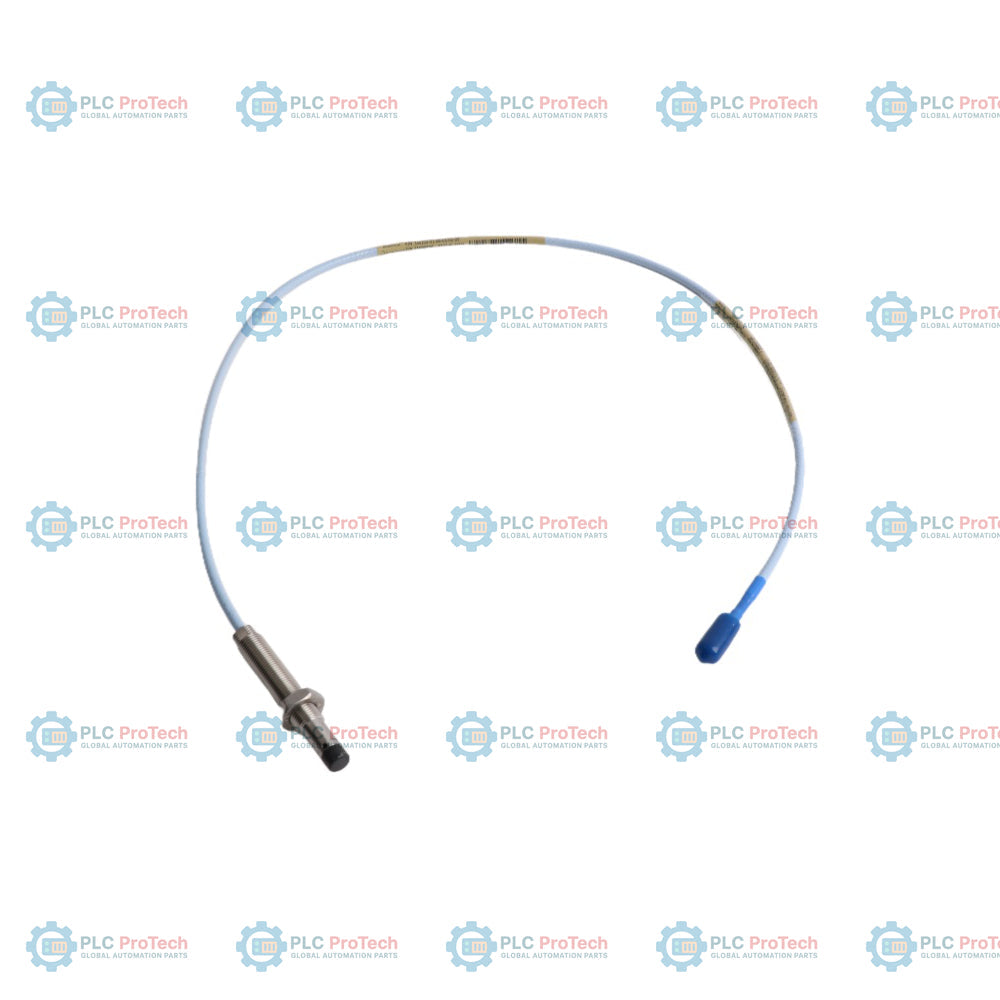

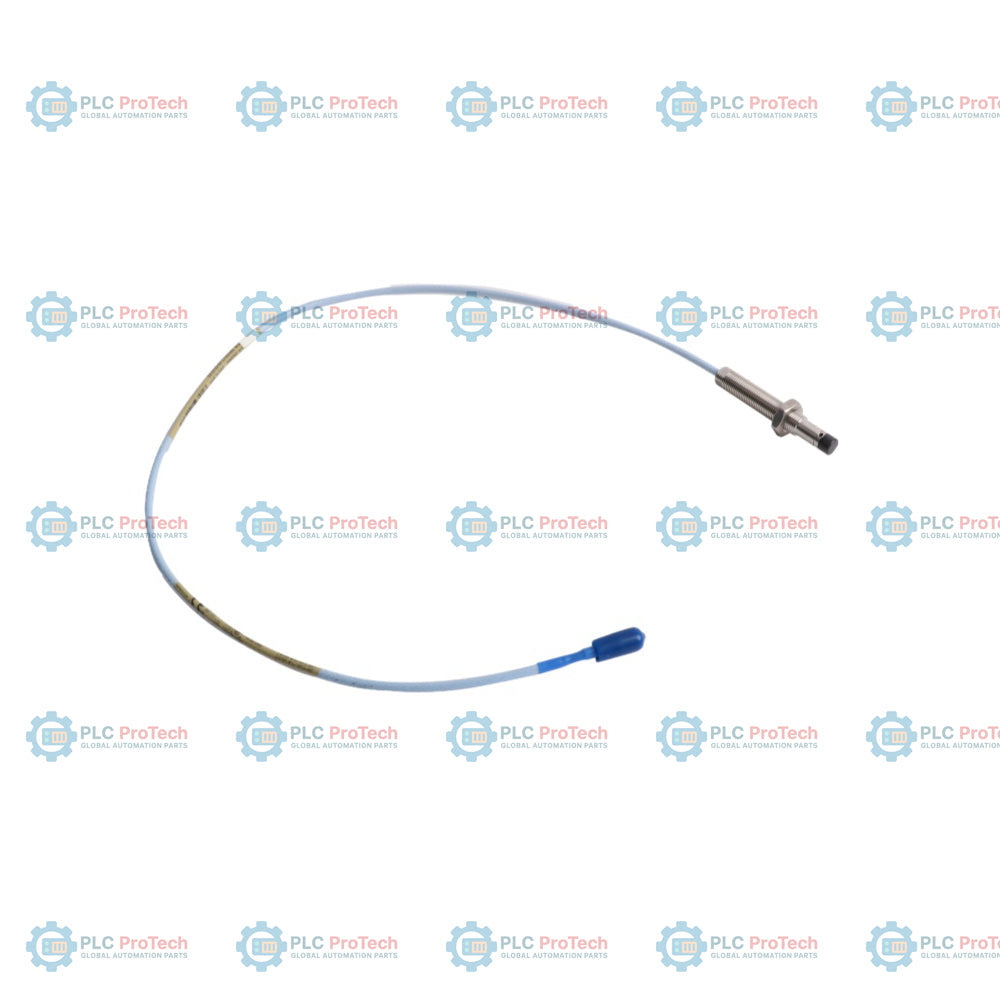

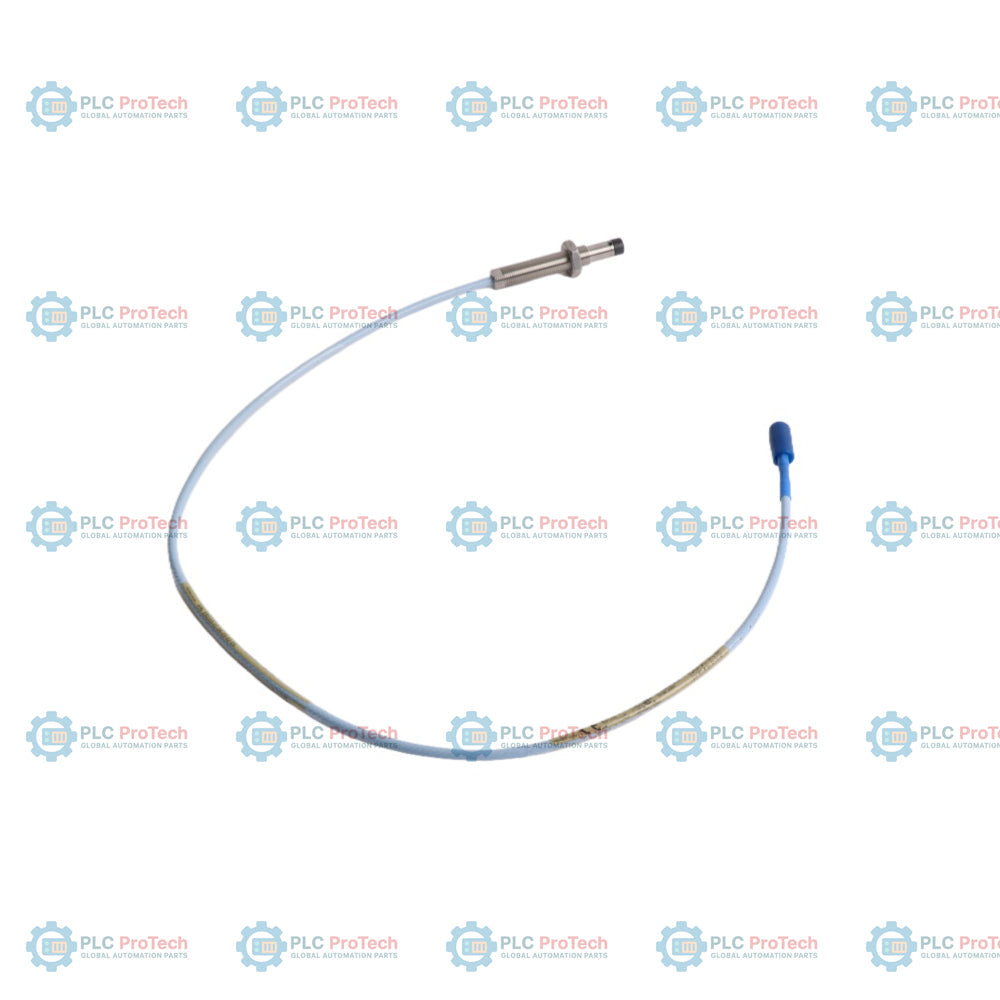

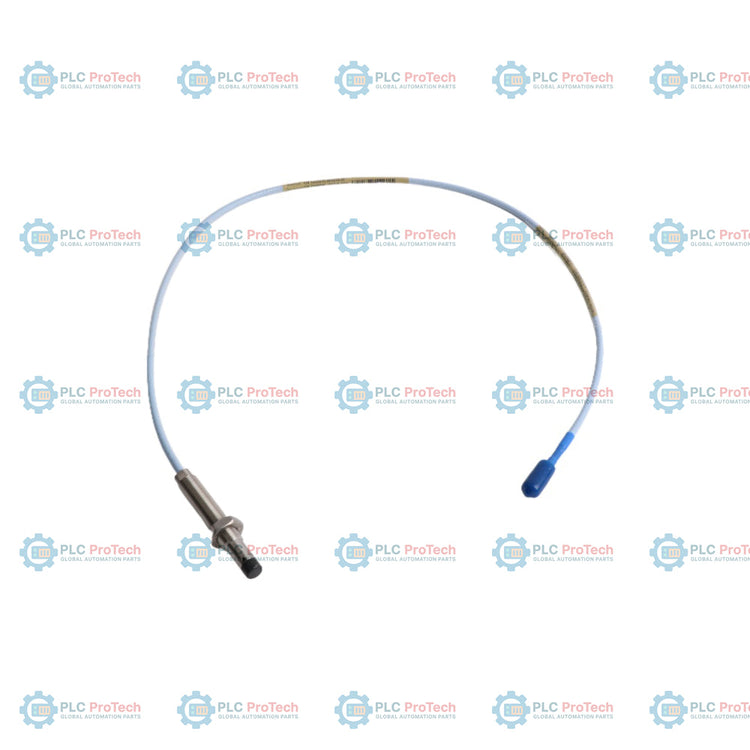

Bently Nevada 330103-01-06-05-02-05 3300 XL 8 mm Kuar Kedekatan

SKU 330103-01-06-05-02-05

Dalam stok

12-month warranty
Free returns within 30 days

Pengilang: Bently Nevada
No. Produk: 330103-01-06-05-02-05
Origin Amerika Syarikat
Jenis Produk: 3300 XL Probe Proksimiti 8 mm
Kod bar: 8537101190
Pembayaran: T/T, Western Union
Berat: 0.15 kg
Dimensi: 12 mm x 12 mm x 560 mm (T x L x D)
Pelabuhan penghantaran: Xiamen
Jaminan: 12 bulan

Product Description

Perihalan

Pilihan 01 (panjang tanpa ulir 10 mm) dan Pilihan 06 (panjang badan 60 mm) menentukan konfigurasi probe kedekatan berulir metrik M10 x 1 ini — 330103-01-06-05-02-05, iaitu probe kedekatan arus pusar yang digunakan dalam sistem pemantauan 3300 XL. Konfigurasi ini menggabungkan kabel standard sepanjang 0.5 meter (Pilihan 05) dengan penyambung koaksial mini ClickLoc (Pilihan 02) serta membawa kelulusan agensi CSA, ATEX dan IECEx (Pilihan 05) untuk pemasangan di kawasan berbahaya.

Probe ini mempunyai ulir metrik M10 x 1 tanpa perisai, yang membezakannya daripada siri 330104 yang merangkumi perisai keluli tahan karat pelindung. Dengan panjang keseluruhan 0.5 meter, varian ini dipadankan dengan kabel sambungan standard 3300 XL dan sensor Proximitor untuk membentuk sistem transduser lengkap sepanjang 5 meter atau 9 meter. Reka bentuk tanpa perisai sesuai untuk pemasangan yang laluannya dilindungi oleh salur, sekali gus mengelakkan berat tambahan dan had lenturan tegar bagi model berperisai.

Ciri-ciri

Ulir Metrik M10 x 1: Badan keluli berulir tanpa perisai, direka untuk pemasangan terus pada perumah mesin.
Panjang Tanpa Ulir 10 mm (Pilihan 01): Mempunyai bahagian hujung pendek tanpa ulir untuk membolehkan kedalaman pemasangan dan kelegaan disesuaikan.
Panjang Badan 60 mm (Pilihan 06): Panjang badan jarak pertengahan yang sesuai untuk lubang akses berkedalaman sederhana.
Panjang Kabel 0.5 Meter (Pilihan 05): Kabel bersepadu sepanjang 0.5 meter (1.6 kaki) yang padat dan disambungkan terus kepada kabel sambungan.
Penyambung Koaksial ClickLoc (Pilihan 02): Penyambung mini jenis klik bersalut emas tanpa pelindung penyambung, untuk sambungan standard.
Kelulusan Kawasan Berbahaya (Pilihan 05): Diperakui untuk persekitaran selamat intrinsik dan tidak mudah menyala di bawah rangka kerja CSA, ATEX dan IECEx.

Aplikasi

Probe kedekatan 330103-01-06-05-02-05 digunakan untuk pengukuran getaran aci, kedudukan paksi dan kelajuan pada mesin berputar. Aplikasi lazim termasuk:

Pemantauan getaran dan kedudukan aci turbin stim dan gas di loji penjanaan kuasa.
Pemantauan rotor pemampat empar dan pengembang dalam kemudahan petrokimia.
Penjejakan kedudukan aci pam industri berkelajuan tinggi dalam pengeluaran minyak dan gas.
Penjajaran aci kotak gear dan penderiaan kelajuan dalam loji perlombongan dan industri berat.
Pemantauan perumah galas kipas industri dan penghembus dalam kemudahan rawatan air.

Maklumat Pesanan

Segmen Pilihan	Kod pada SKU Ini	Maksud / Perihalan
Nombor Bahagian Boleh Dipesan	330103-01-06-05-02-05	Prob Kedekatan 3300 XL 8 mm, ulir M10 x 1, tanpa perisai
A - Pilihan Panjang Tanpa Ulir	01	Panjang tanpa ulir 10 mm
B - Pilihan Panjang Keseluruhan Bekas	06	Panjang keseluruhan bekas 60 mm
C - Pilihan Panjang Keseluruhan	05	Panjang keseluruhan prob 0.5 meter (1.6 kaki)
D - Pilihan Jenis Penyambung dan Kabel	02	Penyambung sepaksi kecil ClickLoc, kabel standard
E - Pilihan Kelulusan Agensi	05	Kelulusan CSA, ATEX, IECEx

Spesifikasi Teknikal

Maklumat Umum
Pengilang	Bently Nevada (Baker Hughes)
Nombor Bahagian/Model	330103-01-06-05-02-05
Keserasian Sistem	Sistem Transduser 3300 XL 8 mm
Dimensi	12 mm x 12 mm x 560 mm (T x L x D)
Berat	0.15 kg (150 g)
Spesifikasi Elektrik
Rintangan DC Nominal (R_PROBE)	7.45 Ohm +/- 0.50 Ohm (konduktor tengah ke konduktor luar)
Impedans Output	50 Ohm
Bahan Sasaran Sistem	Keluli AISI 4140 (penentukuran standard)
Spesifikasi Mekanikal
Saiz Ulir	M10 x 1
Panjang Tanpa Ulir	10 mm
Panjang Keseluruhan Bekas	60 mm
Panjang Keseluruhan Prob	0.5 meter (1.6 kaki)
Diameter Hujung Prob	8.0 mm (0.31 in)
Bahan Hujung Prob	Polifenilena sulfida (PPS)
Bahan Bekas Prob	Keluli Tahan Karat AISI 303 atau 304 (SST)
Jenis Kabel	Triaksial 75 Ohm berpenebat fluoroetilena propilena (FEP)
Jenis Penyambung	ClickLoc sepaksi kecil bersalut emas
Jejari Lenturan Minimum Kabel	25.4 mm (1.0 in)
Kekuatan Tegangan	Dinilai maksimum 330 N (75 lbf) (bekas prob ke wayar)
Spesifikasi Persekitaran
Suhu Operasi & Penyimpanan	-52 degC hingga +177 degC (-62 degF hingga +350 degF)
Kedap Tekanan Berbeza	Sehingga 7.0 bar (100 psi) antara hujung prob dan bekas

Sambungan dan Antara Muka

Antara Muka Sambungan	Jenis	Butiran
Penyambung Prob	Penyambung sepaksi kecil ClickLoc (Jantan)	Disambungkan kepada penyambung betina kabel sambungan 3300 XL standard. Menggunakan sesentuh bersalut emas.

Garis Panduan Pemasangan

Untuk mendapatkan hasil pengukuran yang tepat dan mencegah kerosakan fizikal semasa operasi, ikuti garis panduan berikut apabila memasang prob:

Tork Ulir: Semasa memasang bekas berulir M10 x 1, jangan melebihi tork pemasangan maksimum terkadar sebanyak 22.6 N-m (200 in-lbf). Tork nominal yang disyorkan ialah 7.5 N-m (66 in-lbf) untuk pemasangan standard.
Laluan Kabel: Pastikan kabel sepaksi 75 Ohm bersepadu dilalukan jauh daripada kabel voltan tinggi atau sumber elektromagnet yang kuat. Kekalkan jejari lenturan minimum yang dibenarkan sebanyak 25.4 mm (1.0 in) untuk mengelakkan kerosakan konduktor dalaman.
Kelegaan Prob: Kekalkan kelegaan jejari dan paksi yang mencukupi di sekeliling hujung prob daripada permukaan sasaran sekeliling (selain kawasan sasaran) untuk mengelakkan cakap silang atau gangguan dinding sisi.
Perlindungan Penyambung: Ketatkan penyambung sepaksi ClickLoc miniatur dengan tangan pada kabel sambungan. Memandangkan konfigurasi ini (Pilihan 02) tidak termasuk pelindung penyambung yang dipasang siap, anda disyorkan menggunakan pita silikon swa-lebur atau sarung penyambung berasingan dalam persekitaran yang mempunyai kelembapan tinggi atau kabus minyak.
Kawasan Berbahaya: Untuk pemasangan yang selamat secara intrinsik, sambungkan prob melalui penghadang zener atau pengasing galvanik yang diperakui mengikut lukisan kawalan Bently Nevada 141092.

Pematuhan dan Pensijilan

CSA/NRTL/C: Kelas I, Zon 0: AEx/Ex ia IIC T5...T1 Ga; Kelas I, Kumpulan A, B, C dan D; Kelas II, Kumpulan E, F dan G; Kelas III (apabila dipasang mengikut lukisan 141092).
ATEX/IECEx: Ex ia IIC T5...T1 Ga, Ex ia IIIC T90degC...T280degC Dc; Ex nA IIC T5...T1 Gc, Ex ec IIC T5...T1 Gc (apabila dipasang mengikut lukisan 140979/141092).
EMC: EN 61000-6-2 (Kekebalan) dan EN 61000-6-4 (Pelepasan) untuk persekitaran industri; Arahan Eropah 2014/30/EU.
RoHS: Mematuhi Arahan Eropah 2011/65/EU dan SJ/T 11364-2024 (RoHS China).
Keselamatan Fungsian: Diperakui SIL 2 (HFT = 0), berkeupayaan SIL 3 (HFT = 1) dalam konfigurasi standard.
Maritim: Memenuhi pelbagai peraturan badan klasifikasi untuk pemasangan marin dan luar pesisir.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

Apakah maksud konfigurasi 330103-01-06-05-02-05?

Probe jarak Bently Nevada 3300 XL 8 mm ini mempunyai ulir metrik M10 x 1, panjang tanpa ulir 10 mm (Pilihan 01), panjang keseluruhan badan 60 mm (Pilihan 06), panjang keseluruhan kabel 0.5 meter (Pilihan 05), kabel standard dengan penyambung ClickLoc dan tanpa pelindung penyambung (Pilihan 02), serta kelulusan kawasan berbahaya CSA, ATEX dan IECEx (Pilihan 05).

Adakah kabel pada probe 330103-01-06-05-02-05 ini berperisai?

Tidak, model ini dikonfigurasikan tanpa perisai (asas 330103). Jika pemasangan anda memerlukan perisai keluli tahan karat fleksibel untuk melindungi kabel daripada lelasan fizikal, anda hendaklah memilih siri 330104.

Adakah probe ini disertakan dengan pelindung penyambung?

Tidak, Pilihan 02 menetapkan penyambung sepaksi ClickLoc miniatur tanpa pelindung penyambung yang dipasang siap. Untuk aplikasi yang memerlukan perlindungan persekitaran pada titik sambungan, anda boleh membalut sambungan itu dengan pita silikon swa-lebur.

Apakah kabel sambungan dan penderia Proximitor yang serasi dengan probe ini?

Probe ini mempunyai panjang keseluruhan 0.5 meter. Untuk membentuk sistem transduser lengkap sepanjang 5.0 meter, probe ini mesti dipadankan dengan kabel sambungan sepanjang 4.5 meter dan penderia Proximitor 5.0 meter. Untuk sistem 9.0 meter, padankan dengan kabel sambungan sepanjang 8.5 meter dan penderia Proximitor 9.0 meter.

Apakah had tork pemasangan untuk probe metrik ini?

Semasa memasang badan probe berulir M10 x 1, had tork maksimum yang ditetapkan ialah 22.6 N-m (200 in-lbf). Untuk mengelakkan kerosakan pada ulir, tork pengetatan nominal sebanyak 7.5 N-m (66 in-lbf) disyorkan.
