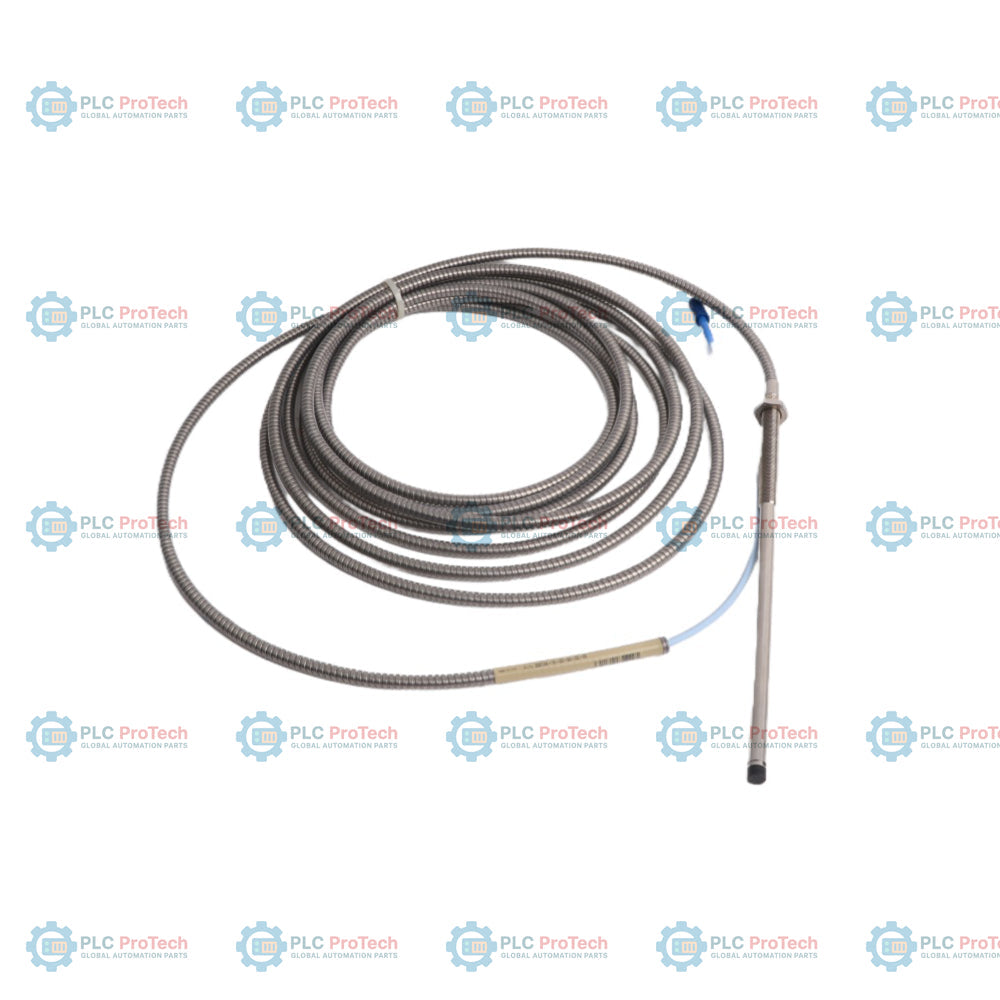

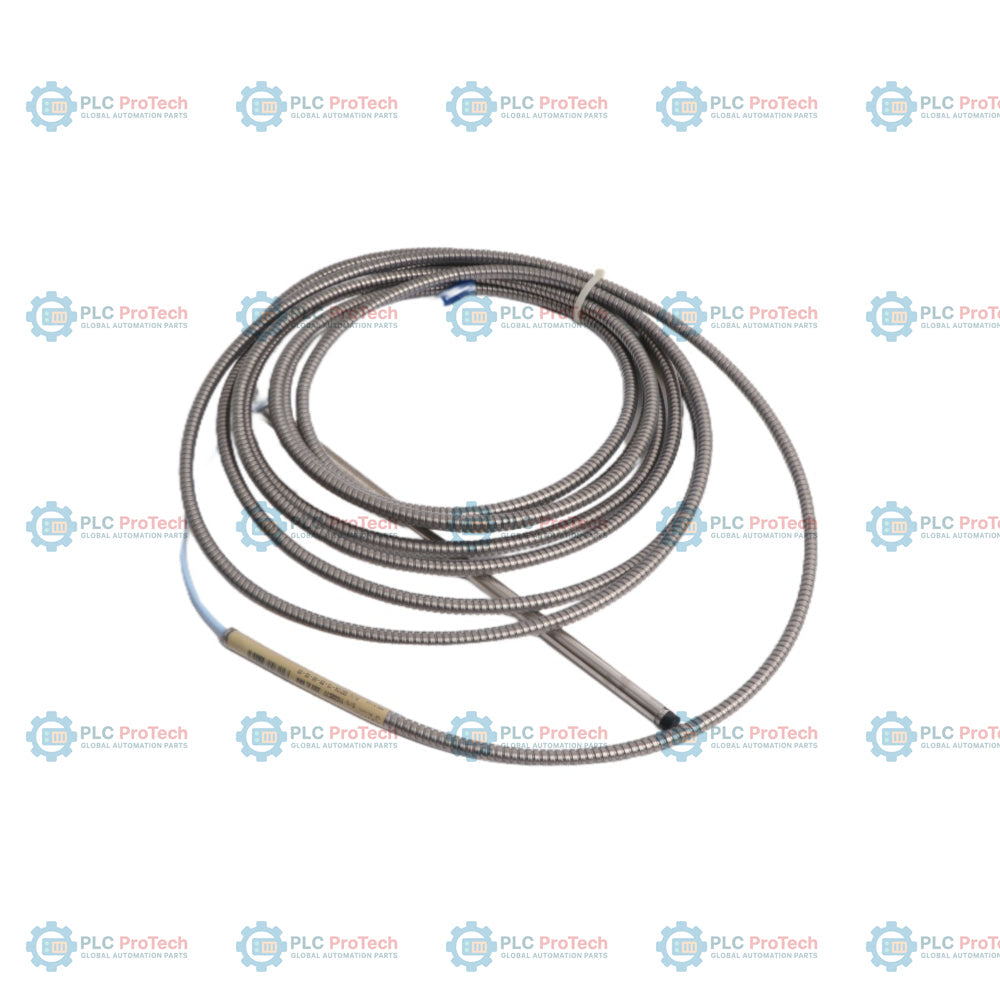

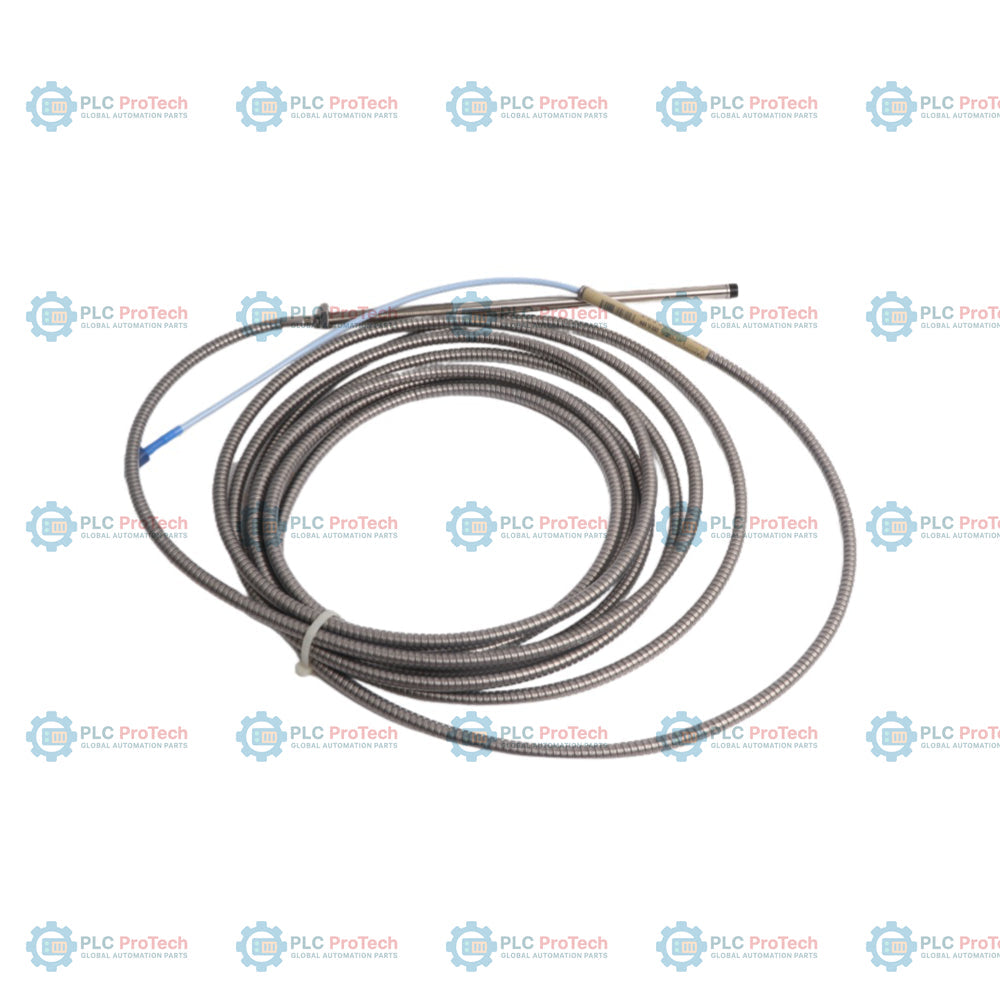

Bently Nevada 330104-15-25-10-02-05 3300 XL Probe Kehampiran 8 mm dengan Perisai

SKU 330104-15-25-10-02-05

Dalam stok

12-month warranty
Free returns within 30 days

Pengilang: Bently Nevada
No. Produk: 330104-15-25-10-02-05
Origin Amerika Syarikat
Jenis Produk: 3300 XL Probe Proksimiti 8 mm
Kod bar: 8537101190
Pembayaran: T/T, Western Union
Berat: 0.18 kg
Dimensi: 250 mm x 10 mm x 10 mm (T x L x D)
Pelabuhan penghantaran: Xiamen
Jaminan: 12 bulan

Product Description

Penerangan

330104-15-25-10-02-05 menetapkan konfigurasi siasatan kehampiran 3300 XL 8 mm ini dengan ulir metrik M10 x 1, perisai keluli tahan karat, panjang tanpa ulir 150 mm (Pilihan 15), panjang keseluruhan perumah 250 mm (Pilihan 25), panjang keseluruhan 1.0 meter (Pilihan 10), penyambung sepaksi miniatur ClickLoc (Pilihan 02), serta kelulusan agensi kawasan berbahaya CSA/ATEX/IECEx (Pilihan 05).

Tidak seperti varian sekeluarga 330103 yang tidak berperisai, model 330104 ini dibina dengan perisai pelindung keluli tahan karat bersepadu di sekeliling kabel siasatan untuk menahan kerosakan mekanikal dan lelasan dalam persekitaran yang mencabar. Konfigurasi Pilihan 02 menyediakan penyambung sepaksi miniatur ClickLoc standard tanpa pelindung penyambung tambahan, sekali gus memudahkan penyepaduan terus ke kabel sambungan standard 3300 XL.

Ciri-ciri

Ulir metrik M10 x 1 dengan perisai keluli tahan karat bersepadu untuk perlindungan mekanikal terus pada kabel transduser.
Panjang tanpa ulir 150 mm dengan panjang perumah Pilihan 25 yang sepadan, iaitu 250 mm.
Panjang keseluruhan 1.0 meter (3.3 kaki) Pilihan 10 memenuhi keperluan pemasangan kabel pendek standard.
Penyambung sepaksi miniatur ClickLoc Pilihan 02 menyediakan antara muka sepaksi kunci tekan yang kukuh ke kabel sambungan.
Pakej kelulusan agensi Pilihan 05 memperakui siasatan untuk persekitaran kawasan berbahaya CSA, ATEX dan IECEx.
Diameter hujung 8.0 mm dengan gegelung arus pusar untuk pengukuran sesaran dan getaran tanpa sentuhan.

Aplikasi

Pengukuran getaran jejari aci pada turbomesin dan pemampat berkelajuan tinggi.
Penjejakan kedudukan tujahan paksi turbin gas industri, turbin stim dan penjana.
Penderiaan kelajuan dinamik dan pengesanan fasa rujukan keyphasor pada aci berputar industri.
Perlindungan mesin dan pemantauan keadaan dalam proses berbahaya yang memerlukan pensijilan kalis letupan atau selamat secara intrinsik.

Maklumat Pesanan

Segmen Pilihan	Kod	Maksud
Nombor Bahagian untuk Pesanan	330104-15-25-10-02-05	Sonde Kehampiran 3300 XL 8 mm dengan Perisai, ulir M10 x 1
A - Pilihan Panjang Tanpa Ulir	15	150 mm
B - Pilihan Panjang Keseluruhan Sarung	25	250 mm
C - Pilihan Jumlah Panjang	10	1.0 meter (3.3 kaki)
D - Pilihan Jenis Penyambung dan Kabel	02	Penyambung sepaksi kecil ClickLoc, kabel standard
E - Pilihan Kelulusan Agensi	05	Kelulusan CSA, ATEX, IECEx

Spesifikasi Teknikal

Pengilang	Bently Nevada (Baker Hughes)
Nombor Bahagian	330104-15-25-10-02-05
Siri Produk	Sistem Transduser 3300 XL
Saiz Ulir	M10 x 1 (metrik)
Jenis Perisai	Sarung perisai keluli tahan karat
Panjang Tanpa Ulir	150 mm
Panjang Sarung	250 mm
Jumlah Panjang	1.0 meter (3.3 kaki)
Jenis Penyambung	Penyambung sepaksi kecil ClickLoc
Jenis Kabel	Kabel sepaksi standard
Diameter Hujung Sonde	8.0 mm (0.31 in)
Jarak Disyorkan	2.0 mm (80 mil)
Julat Suhu Operasi	-52 degC hingga +177 degC (-62 degF hingga +350 degF)
Pengedap Tekanan Berbeza	Gelang-O Viton yang direka untuk mengedap tekanan antara hujung sonde dengan sarung
Dimensi	250 mm x 10 mm x 10 mm (T x L x D)
Berat	0.18 kg (anggaran)

Garis Panduan Pemasangan

Pembumian: Kekalkan pengasingan elektrik antara sarung sonde dengan sarung mesin bagi mengelakkan gelung bumi.
Penglibatan Ulir: Penglibatan ulir maksimum bagi ulir M10 x 1 ialah 15 mm. Elakkan melebihi nilai ini untuk mengelakkan tersekat.
Penghalaan Kabel: Gunakan salur atau dulang kabel untuk menghalakan kabel berperisai. Kekalkan jejari lenturan minimum 25.4 mm (1.0 inci) bagi bahagian berperisai.
Jarak Sonde: Tetapkan jarak fizikal kepada 2.0 mm (80 mil), yang sepadan dengan titik tengah julat penentukuran linear (biasanya -10 VDC).
Tork Penyambung: Ketatkan penyambung sepaksi kecil ClickLoc dengan tangan. Jangan gunakan alat pada sesentuh emas.

Pematuhan dan Pensijilan

CSA: Kelas I, Divisyen 1, Kumpulan A, B, C, D; Kelas II, Kumpulan E, F, G; Kelas III
ATEX: II 1 G Ex ia IIC T1...T5 Ga
IECEx: Ex ia IIC T1...T5 Ga
Tanda CE: Mematuhi arahan Eropah yang berkenaan
RoHS: Mematuhi sekatan arahan berkenaan bahan berbahaya

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

Apakah maksud nilai Option 15 dan Option 25 pada probe 330104-15-25-10-02-05?

Option 15 menunjukkan panjang tanpa ulir 150 mm, manakala Option 25 menunjukkan panjang keseluruhan bekas 250 mm. Oleh sebab probe ini menggunakan ulir metrik (M10 x 1), kedua-dua dimensi ditakrifkan dalam unit metrik dengan kenaikan 10 mm.

Apakah manfaat perisai keluli tahan karat pada probe ini?

Perisai keluli tahan karat bersepadu melindungi kabel probe daripada kehausan fizikal, hentaman langsung dan lelasan, yang biasa berlaku pada perumah mesin industri berat.

Adakah probe ini memerlukan kabel sambungan dan sensor Proximitor tertentu?

Ya, probe 1.0 meter ini direka untuk dipadankan dengan kabel sambungan 3300 XL standard dan sensor Proximitor 3300 XL yang serasi bagi mencapai panjang keseluruhan sistem yang ditentukur, iaitu 5 meter atau 9 meter.

Apakah pensijilan yang disediakan di bawah kelulusan Option 05?

Option 05 menyediakan pensijilan kawasan berbahaya termasuk kelulusan CSA, ATEX dan IECEx, yang membolehkan probe digunakan dalam pemasangan yang selamat secara intrinsik dan tidak mudah menyala.
