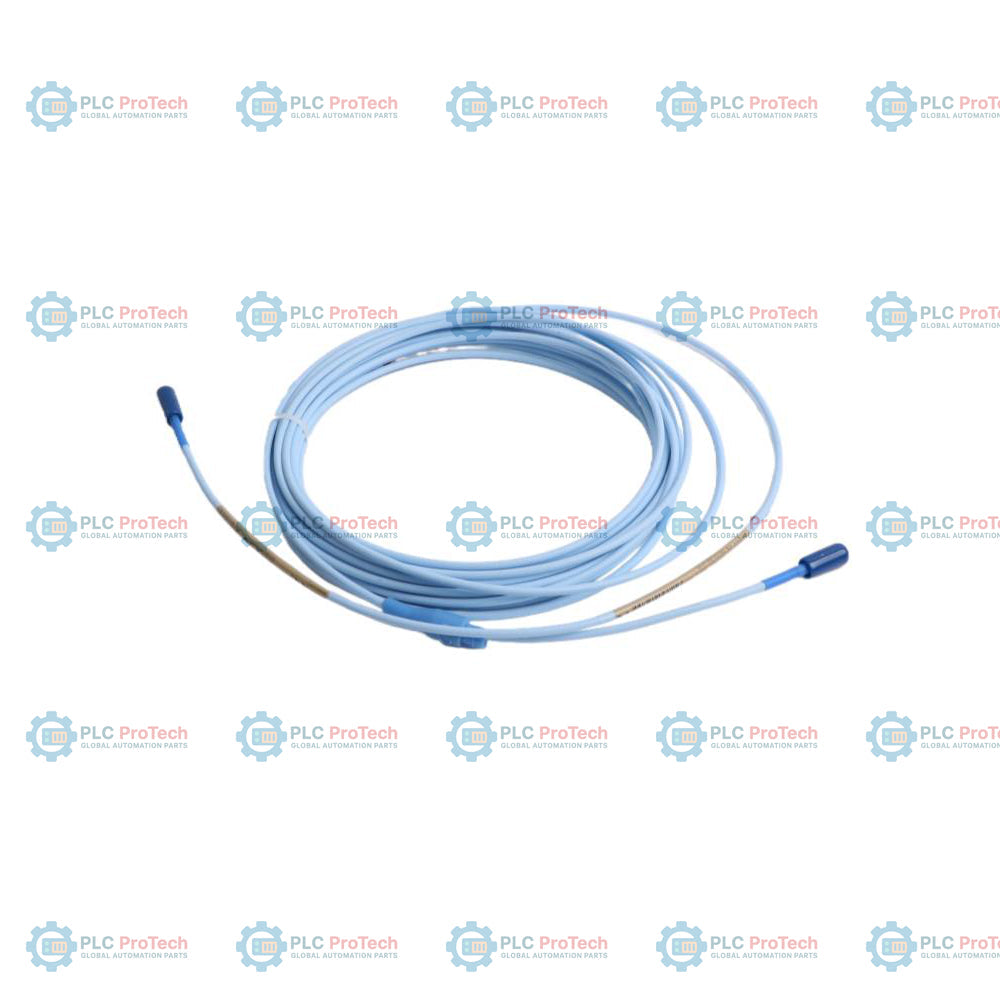

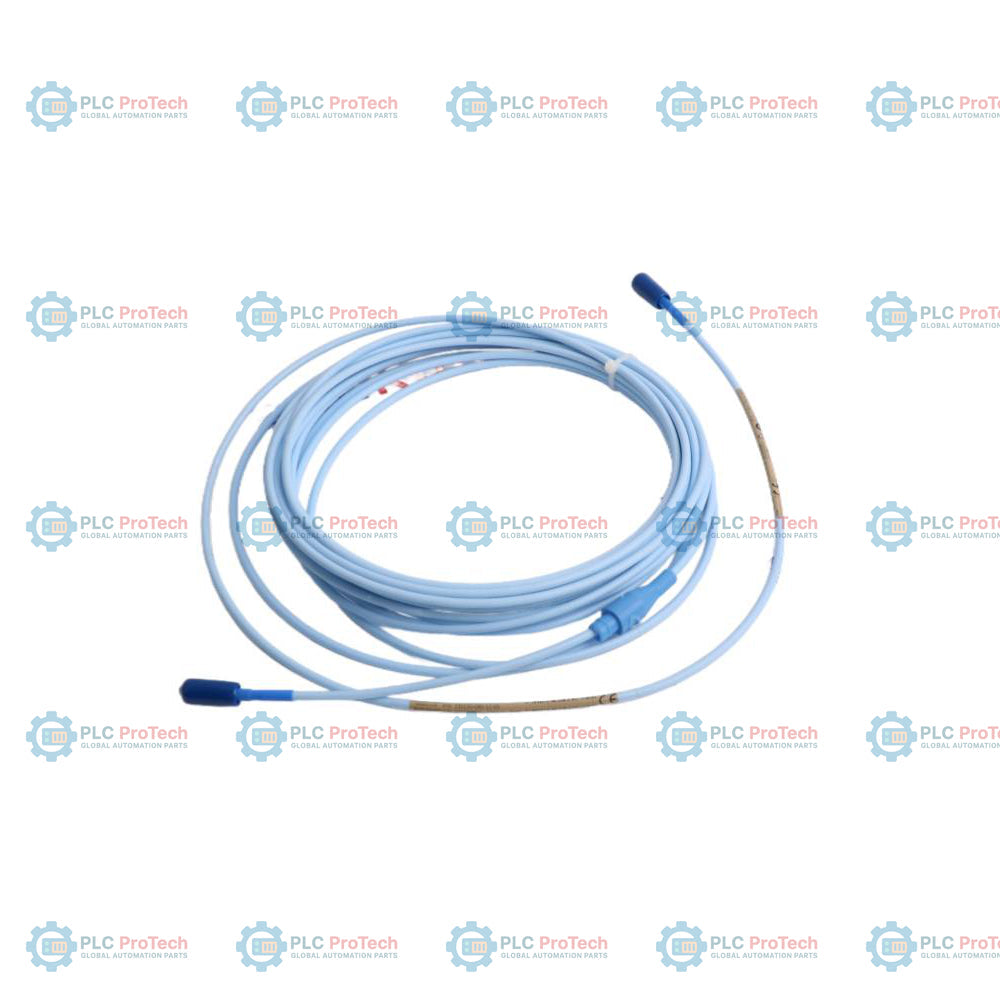

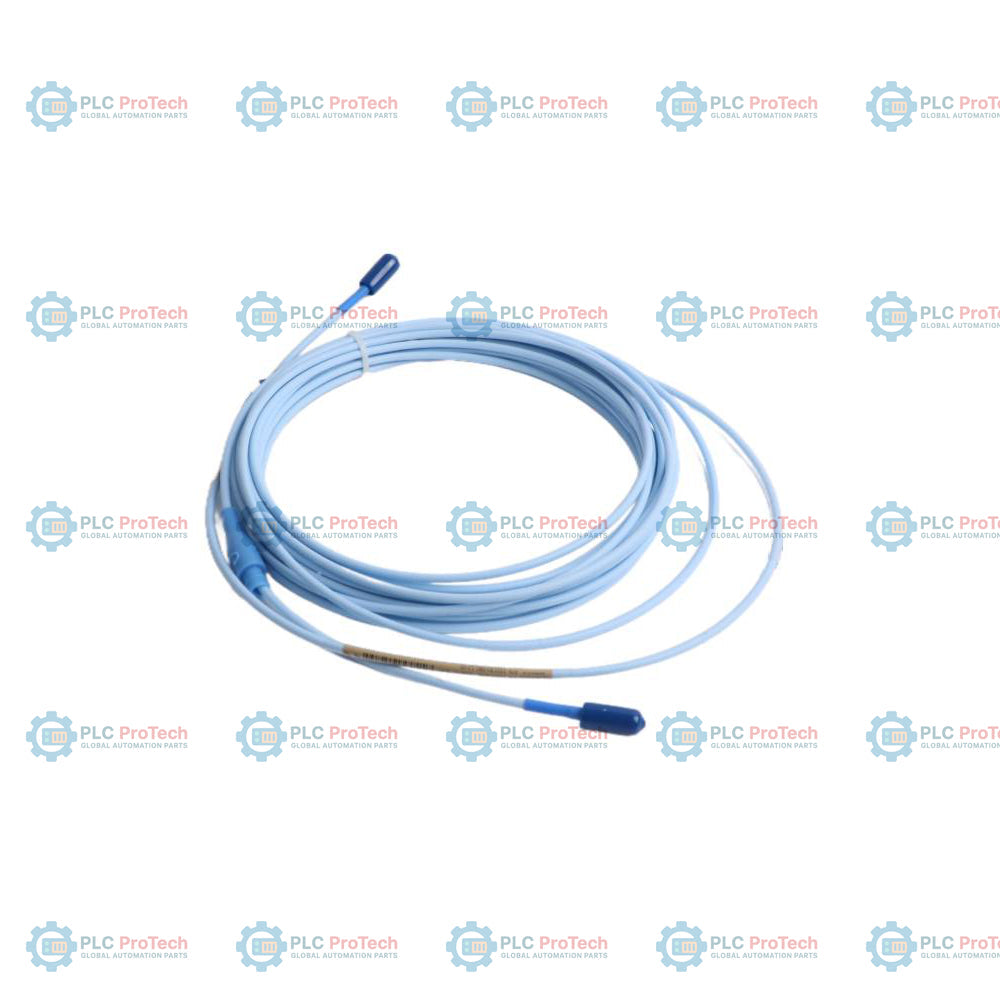

Bently Nevada 330130-080-13-05 3300 XL Kabel Sambungan Standard

Perihalan

Pilihan 080 (panjang kabel 8.0 m) dan Pilihan 13 (kabel FluidLoc berperisai dengan pelindung penyambung) menetapkan konfigurasi kabel sambungan 3300 XL ini - 330130-080-13-05. Kabel sambungan standard 3300 XL ini menyambungkan prob kehampiran 3300 XL 8 mm kepada sensor Proximitor 3300 XL, bagi memudahkan pengukuran sesaran arus pusar dalam persekitaran industri. Teknologi FluidLoc bersepadu menghalang minyak dan pelincir lain daripada bocor melalui bahagian dalam kabel, menjadikannya sesuai untuk perumah mesin bertekanan atau berisi bendalir.

Berbanding varian kabel standard tanpa perisai, model ini menampilkan perisai keluli tahan karat tugas berat dengan jaket luar, yang memberikan perlindungan mekanikal daripada lelasan, remukan dan hentaman fizikal. Pelindung penyambung fluorosilikon terbina dalam memberikan pengedapan persekitaran pada sambungan, melindungi daripada kemasukan kelembapan dan bahan cemar. Konfigurasi ini turut menampilkan kelulusan kawasan berbahaya Pilihan 05, yang memperakui kesesuaiannya untuk digunakan dalam persekitaran yang selamat secara intrinsik mengikut piawaian ATEX, IECEx dan CSA.

Ciri-ciri

• Pilihan 080 menyediakan panjang kabel tepat 8.0 meter, membentuk sistem 9 meter yang ditentukur apabila dipasangkan dengan prob kehampiran 1.0 meter.
• Pilihan 13 menetapkan binaan FluidLoc berperisai, yang menghalang penghijrahan bendalir ke dalam kabel sambil memberikan perisai fizikal tugas berat.
• Pelindung penyambung fluorosilikon bersepadu mengedap penyambung ClickLoc bersadur emas daripada bendalir dan pencemaran.
• Pakej kelulusan Pilihan 05 memperakui sistem transduser untuk persekitaran yang selamat secara intrinsik dan tidak mudah menyala.
• Reka bentuk CableLoc yang dipatenkan memberikan kekuatan tegangan 330 N untuk mengelakkan kabel terpisah pada sambungan.

Aplikasi

Digunakan terutamanya dalam persediaan perlindungan jentera industri dan pemantauan keadaan, seperti:

• Pengukuran getaran aci dan kedudukan paksi turbin stim dan gas.
• Titik penembusan perumah pemampat dan pam yang memerlukan pembendungan minyak yang penting.
• Persekitaran petrokimia dan penjanaan kuasa yang memerlukan penarafan zon kawasan berbahaya ATEX, IECEx atau CSA.
• Persekitaran mekanikal yang agresif dan memerlukan perlindungan berperisai kukuh daripada kehausan fizikal.

Maklumat Pesanan

Spesifikasi Teknikal

Garis Panduan Pemasangan

Untuk memastikan pemasangan yang betul bagi Kabel Sambungan Standard 3300 XL, patuhi garis panduan kejuruteraan berikut:

• Pastikan jumlah panjang kabel sambungan dan prob kedekatan sepadan dengan panjang keseluruhan yang ditentukur bagi penderia Proximitor (contohnya, kabel sambungan 8.0 m memerlukan prob 1.0 m untuk sistem 9.0 m).
• Patuhi had jejari lenturan minimum 25.4 mm untuk mengelakkan keletihan konduktor teras dalaman atau kemerosotan isyarat.
• Sebelum disambungkan, periksa kebersihan penyambung sepaksi ClickLoc bersalut emas. Ketatkan penyambung hanya dengan tangan sehingga kedengaran bunyi "klik" apabila terkunci pada tempatnya.
• Luncurkan pelindung penyambung fluorosilikon sepenuhnya di atas sambungan untuk memastikan pengedapan persekitaran yang lengkap terhadap air, bahan kimia proses dan zarah.

Pematuhan dan Pensijilan
