Penerangan

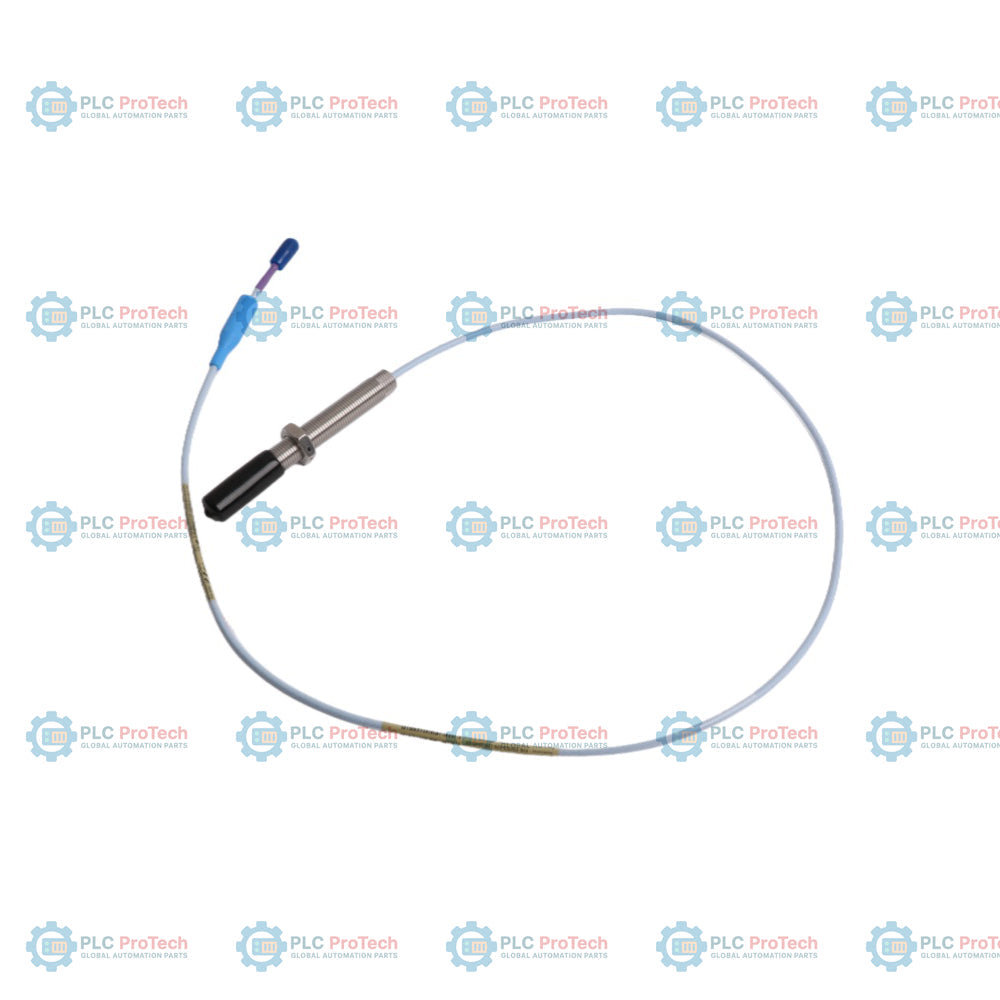

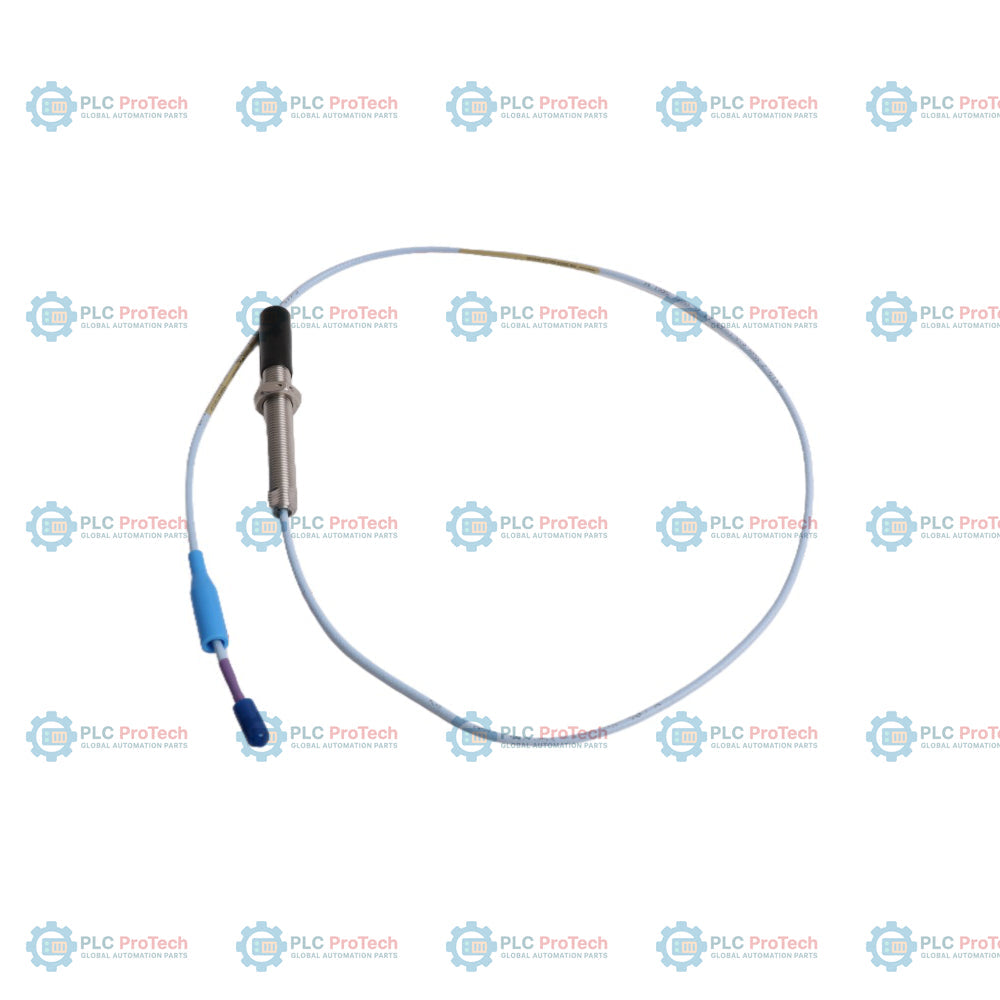

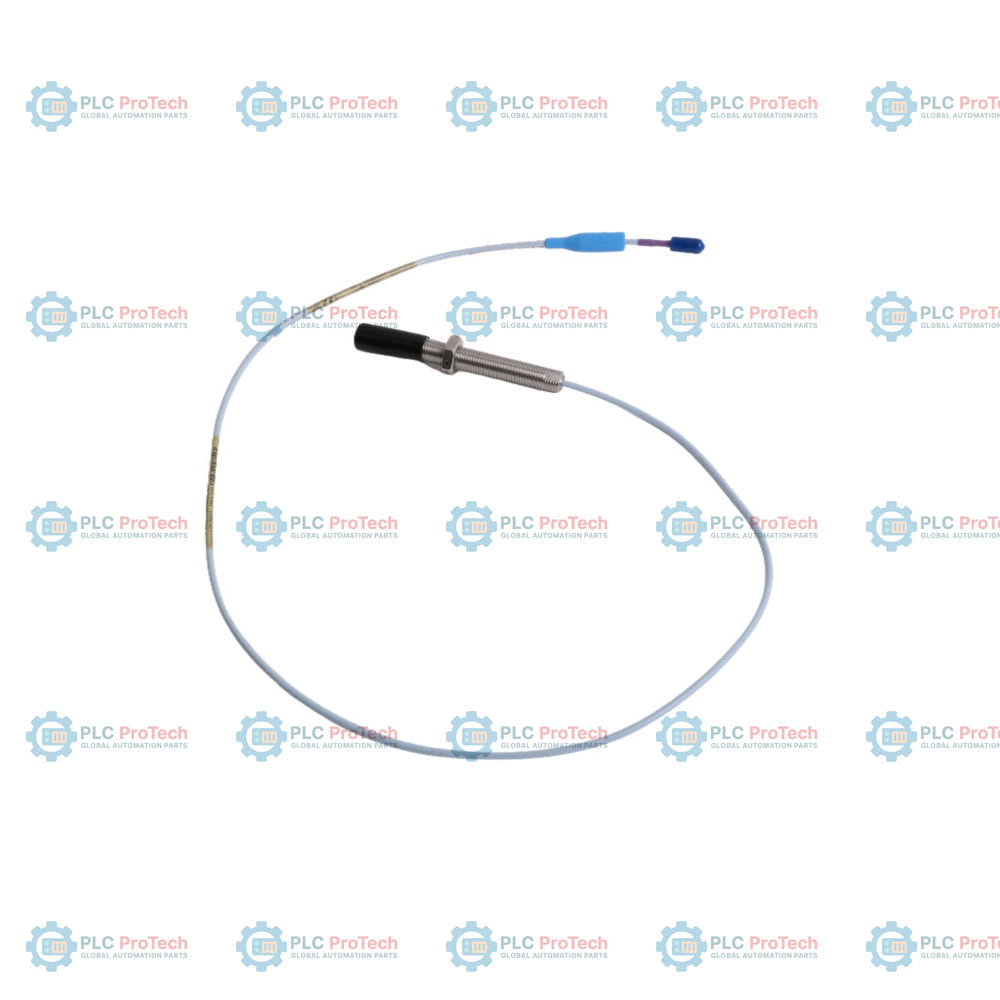

330703-020-110-10-01-05 menentukan konfigurasi prob kedekatan 3300 XL 11 mm ini, yang mempunyai ulir metrik M14 x 1.5 tanpa perisai dengan panjang tanpa ulir 20 mm (Pilihan 020) dan panjang keseluruhan perumah 110 mm (Pilihan 110). Prob 1.0 meter ini (Pilihan 10) dibekalkan dengan kabel sepaksi standard yang ditamatkan dengan penyambung sepaksi mini ClickLoc dengan pelindung penyambung prapasang (Pilihan 01), serta membawa pelbagai kelulusan kawasan berbahaya (Pilihan 05).

Digunakan untuk pengukuran sesaran arus pusar tanpa sentuhan dalam rantaian pemantauan 3300 XL 11 mm, prob kedekatan ini mengesan getaran aci, kedudukan paksi dan sesaran rotor pada jentera berputar yang kritikal. Berbanding sistem 8 mm yang lebih kecil, hujung sensor 11 mm menyediakan julat pengukuran linear lanjutan 4.0 mm (160 mil), yang penting untuk perumah turbin besar atau persekitaran aplikasi yang mempunyai celah pemasangan lebih lebar. Pelindung penyambung yang dipasang siap menghalang pencemaran persekitaran dan kemasukan bendalir pada sambungan kabel sambungan, sekali gus memastikan integriti pengukuran berterusan apabila terdapat pelincir turbin dan kelembapan.

Ciri-ciri

• Perumah berulir metrik M14 x 1.5 tanpa perisai keluli pelindung.
• Bahagian perumah tanpa ulir sepanjang 20 mm dengan panjang keseluruhan perumah 110 mm untuk pemasangan sarung metrik yang dalam.
• Panjang keseluruhan kabel 1.0 meter (3.3 kaki).
• Penyambung ClickLoc sepaksi mini yang dilengkapi sarung pelindung prapasang.
• Kabel triaksial 75 ohm berpenebat FEP standard.
• Julat pengukuran linear lanjutan 4.0 mm (160 mil) untuk jentera berputar bersaiz besar.
• Serasi dengan Sensor Proximitor Bently Nevada 3300 XL 11 mm (330780) dan kabel sambungan 330730.
• Pelbagai pensijilan kawasan berbahaya (Pilihan 05), termasuk kelulusan CSA, ATEX dan IECEx.

Aplikasi

• Pemantauan kedudukan paksi dan sesaran tujahan pada turbin stim dan gas industri.
• Pengukuran getaran jejarian aci dan sesaran relatif perumah dalam pemampat berkuasa tinggi.
• Penjejakan kedudukan rotor dan pengembangan terma dalam peralatan loji berputar yang kritikal.
• Pengukuran kelajuan dan rujukan fasa Keyphasor pada aci mesin berdiameter besar.

Maklumat Pesanan

Spesifikasi Teknikal

Garis Panduan Pemasangan

• Pelarasan Jurang: Laraskan jurang probe semasa pemasangan kepada 2.5 mm (100 mil), yang menghasilkan voltan keluaran kira-kira -10 Vdc apabila digunakan dengan Proximitor yang ditentukur.
• Had Tork: Ketatkan bekas probe metrik M14 x 1.5 kepada tork yang disyorkan, iaitu 21.1 N-m (187 in-lb). Jangan melebihi tork pemasangan berkadar maksimum 63.3 N-m (560 in-lb) bagi mengelakkan ubah bentuk ulir.
• Jejari Lenturan: Lalukan kabel FEP triaxial dengan berhati-hati, dengan memastikan jejari lenturan melebihi 25.4 mm (1.0 in) untuk melindungi integriti konduktor dalaman.
• Perlindungan Penyambung: Pastikan pelindung penyambung yang telah dipasang terlebih dahulu (Pilihan 01) terpasang sepenuhnya pada simpang penyambung jantan-ke-betina untuk melindungi sesentuh daripada bendalir proses, habuk dan pelincir turbin.
• Pengasingan Pembumian: Pastikan pelindung probe dan kabel diasingkan daripada pembumian struktur kecuali pada pembumian sepunya instrumen khusus di dalam kepungan monitor.

Pematuhan dan Pensijilan

• Piawaian EMC: Mematuhi Arahan EMC Kesatuan Eropah 2014/30/EU dan diuji mengikut piawaian EN 61000-6-2 (Kekebalan Industri) serta EN 61000-6-4 (Pelepasan Industri).
• Pensijilan Kawasan Berbahaya (Pilihan 05): Kelulusan CSA, ATEX dan IECEx untuk digunakan dalam persekitaran yang selamat secara intrinsik dan tidak menyebabkan pencucuhan.
• Keselamatan Intrinsik: Ex ia IIC T5...T1 Ga; Ex ia IIIC T90degC...T280degC Dc (apabila dipasang dengan pengadang zener atau pengasing galvanik yang diluluskan mengikut lukisan pemasangan Bently Nevada).
• Tidak Menghasilkan Percikan/Tidak Menyebabkan Pencucuhan: Ex nA IIC T5...T1 Gc; Ex ec IIC T5...T1 Gc (apabila dipasang mengikut lukisan 140979 dalam kepungan sekurang-kurangnya IP54).
• Parameter Entiti: Ui = -28 V, Ii = 140 mA, Pi = 0.91 W, Ci = 1.5 nF, Li = 610 uH.
• RoHS: Mematuhi Arahan Komuniti Eropah 2011/65/EU (RoHS) dan mempunyai penetapan EFUP selama 15 tahun di bawah RoHS China.
• Keselamatan Fungsian: Diperakui SIL 2 (Toleransi Kerosakan Perkakasan HFT = 0), berkeupayaan SIL 3 (HFT = 1).
