Perihalan

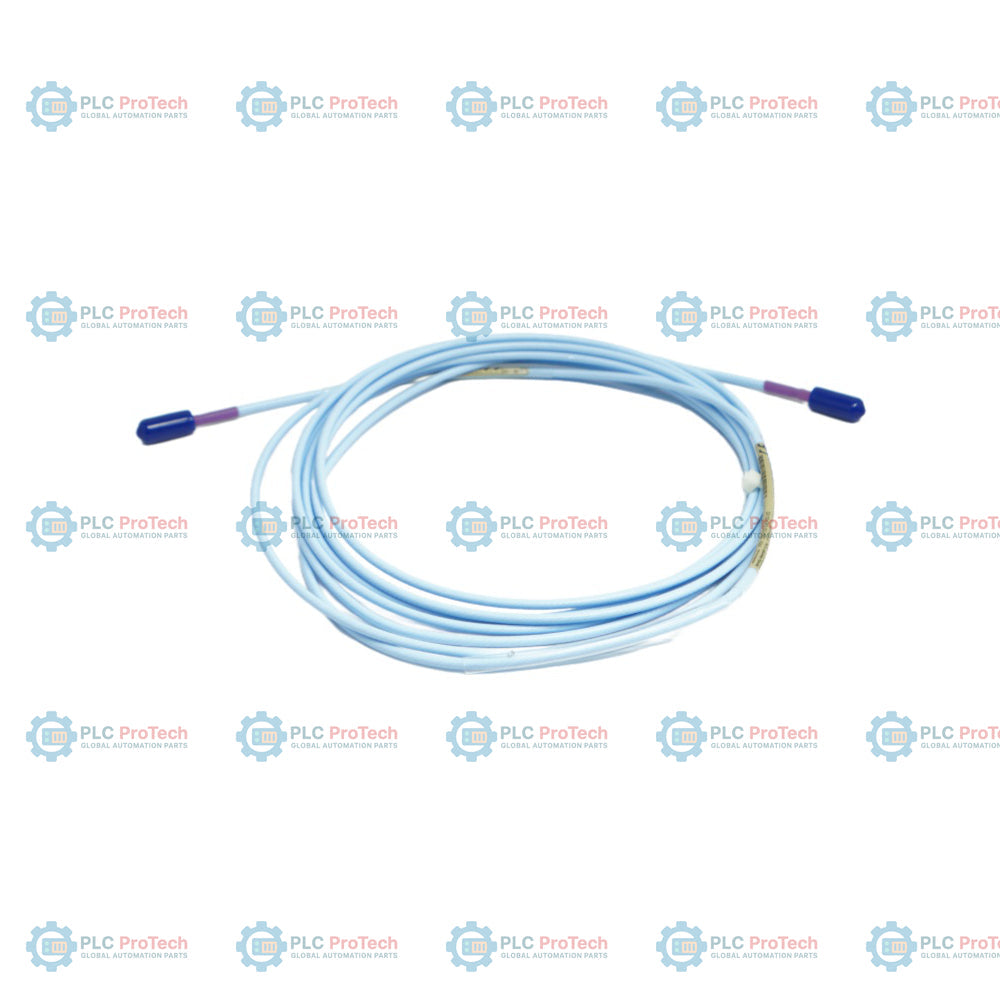

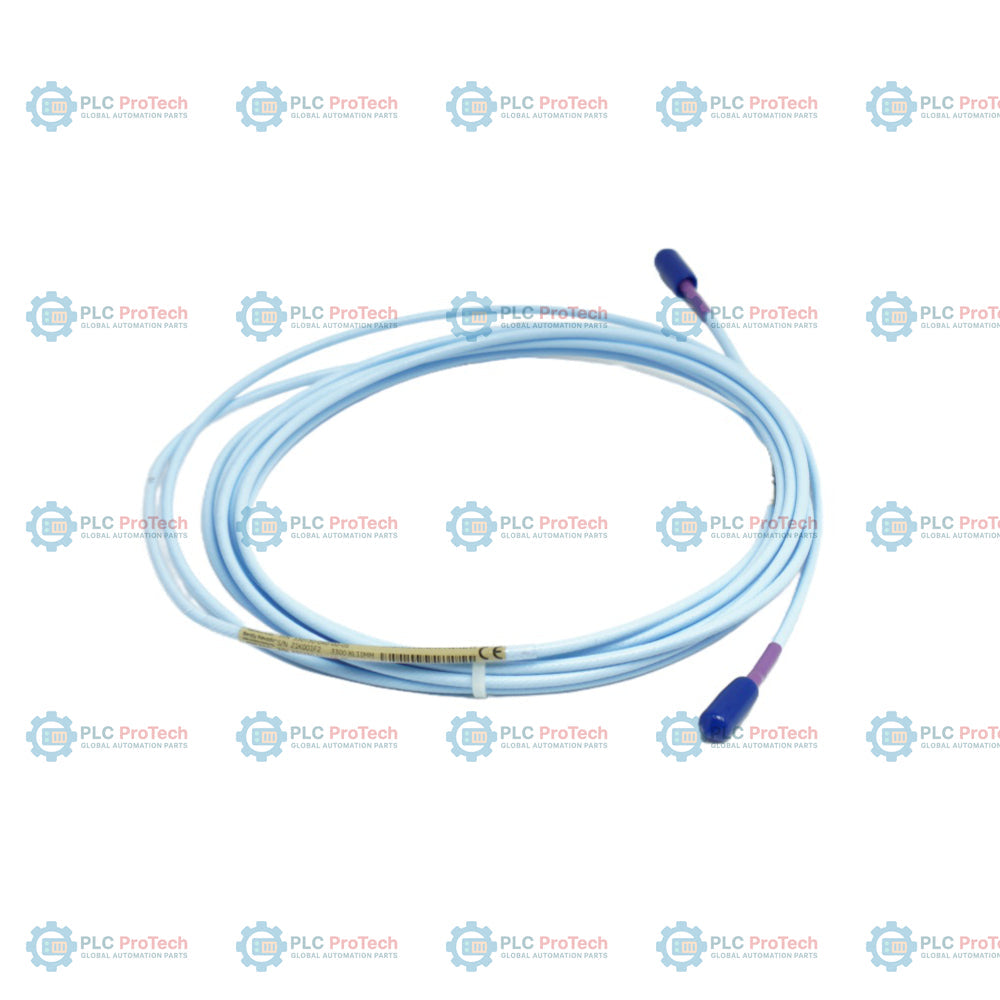

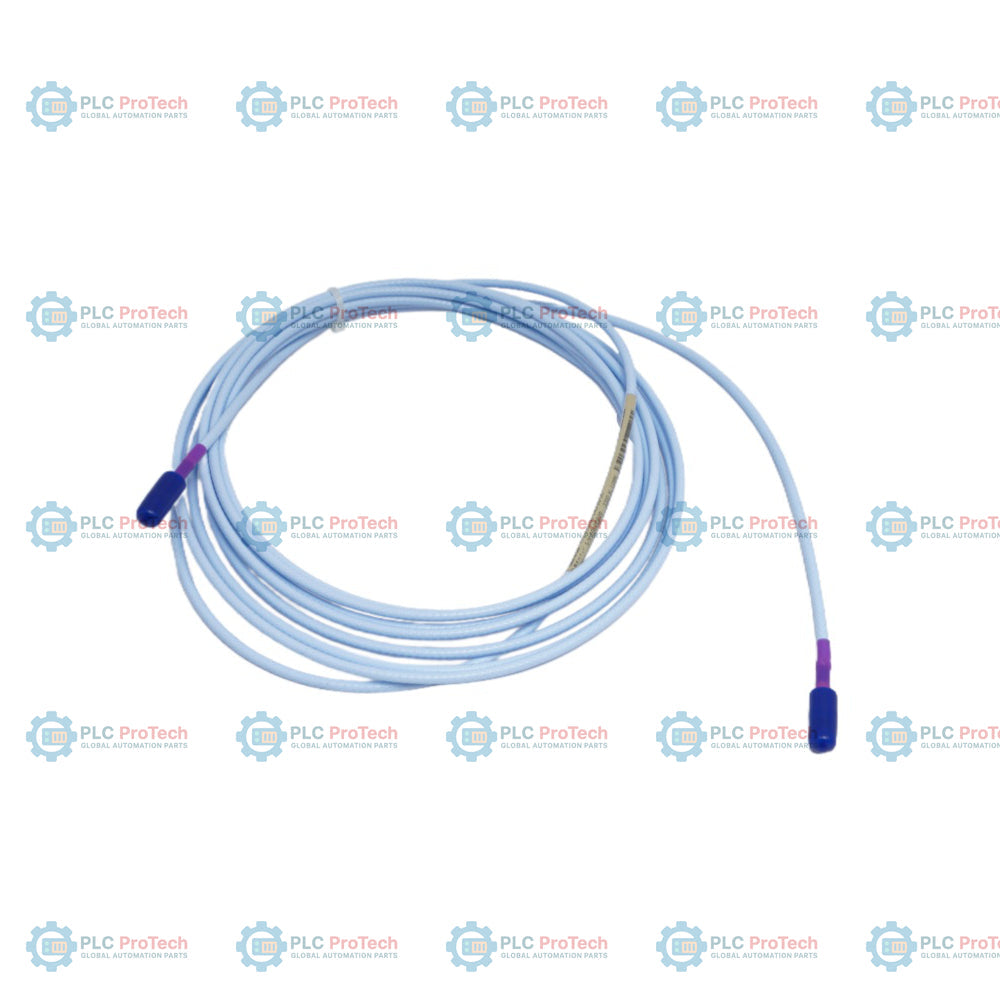

Pilihan 040 (panjang kabel 4.0 m) dan Pilihan 02 (kabel standard dengan pelindung penyambung) menetapkan konfigurasi kabel sambungan 3300 XL 11 mm ini — 330730-040-02-00. Kabel sepaksi tanpa perisai ini menghubungkan probe jarak 3300 XL 11 mm dengan sensor Proximitor 3300 XL 11 mm, melengkapkan sistem transduser 5.0 meter atau 9.0 meter. Penebat FEP standard menawarkan ketahanan kimia dan toleransi suhu yang sangat baik dalam persekitaran industri yang mencabar.

Berbeza daripada varian berperisai atau yang menampilkan teknologi FluidLoc, konfigurasi ini memfokuskan pada fleksibiliti dan penghalaan yang kemas, di samping menambah pelindung penyambung fluorosilikon yang dipasang siap. Pelindung penyambung melindungi simpang ClickLoc daripada kelembapan dan bahan cemar, menjadikannya sesuai untuk persekitaran lembap atau basah. Oleh sebab Pilihan 00 dipilih untuk kelulusan agensi, varian khusus ini tidak memerlukan sijil pematuhan kawasan berbahaya.

Ciri-ciri

• Pilihan 040 menyediakan panjang fizikal kabel sebanyak 4.0 meter (13.1 kaki).
• Pilihan 02 melengkapkan kabel dengan pelindung penyambung fluorosilikon yang dipasang siap pada hujung betina.
• Pilihan 00 menetapkan bahawa tiada kelulusan agensi khusus untuk kawasan berbahaya diperlukan bagi konfigurasi ini.
• Binaan triaxial 75 Ohm dengan penebat fluoroetilena propilena (FEP).
• Penyambung sepaksi ClickLoc tembaga bersalut emas dikunci dengan kukuh bagi mengelakkan kelonggaran akibat getaran.
• Reka bentuk kabel tanpa perisai mengekalkan jejari lenturan minimum 25.4 mm (1.0 inci) untuk laluan penghalaan yang sempit.
• Kekuatan tegangan terkadar sebanyak 270 N (60 paun) pada sambungan antara kabel pendahulu probe dengan kabel sambungan.

Aplikasi

Kabel sambungan ini digunakan dalam sistem transduser jarak 3300 XL 11 mm Bently Nevada untuk pemantauan getaran dan kedudukan mesin berputar besar. Aplikasi lazim termasuk:

• Pemantauan getaran aci dan kedudukan tujahan paksi turbin stim dan gas.
• Analisis getaran pemampat empar dan paksi.
• Perlindungan mesin berputar kritikal yang memerlukan sistem probe 11 mm.
• Persekitaran industri yang lembap atau basah, di mana pelindung penyambung menghalang kemasukan kelembapan ke dalam simpang sepaksi.

Maklumat Pesanan

Spesifikasi Teknikal

Garis Panduan Pemasangan

Apabila memasang kabel sambungan 3300 XL 11 mm, ikuti amalan terbaik kejuruteraan ini untuk memastikan penghantaran isyarat yang optimum dan ketahanan mekanikal jangka panjang:

• Jejari Lenturan: Kekalkan jejari lenturan minimum 25.4 mm (1.0 in) sepanjang keseluruhan panjang kabel untuk mencegah kerosakan konduktor dalaman atau perubahan impedans.
• Keutuhan Sambungan: Ketatkan penyambung sepaksi ClickLoc dengan tangan. Jangan gunakan playar atau alat lain yang boleh mengetatkan secara berlebihan dan merosakkan sesentuh bersalut emas.
• Perlindungan Penyambung: Pastikan pelindung penyambung fluorosilikon yang telah dipasang siap terpasang sepenuhnya dan diklik pada sambungan untuk menghalang kelembapan, kotoran dan minyak industri.
• Penghalaan dan Konduit: Lalukan kabel melalui konduit logam khusus yang dibumikan untuk mengasingkan isyarat voltan rendah daripada sumber gangguan elektromagnet (EMI) voltan tinggi.
• Pembumian: Pastikan perisai sistem dibumikan dengan betul hanya pada hujung monitor/instrumentasi. Jangan bumikan perisai kabel pada beberapa titik kerana ini boleh menyebabkan gelung bumi.

Pematuhan dan Pensijilan

Konfigurasi 330730-040-02-00 dipesan dengan pilihan kelulusan agensi Opsyen 00. Oleh itu, kabel sambungan khusus ini direka untuk digunakan dalam persekitaran industri umum yang tidak berbahaya dan tidak disertakan dengan sijil kalis letupan atau keselamatan intrinsik individu.

• RoHS: Mematuhi Arahan Komuniti Eropah 2011/65/EU (RoHS).
• Keserasian Elektromagnet (EMC): Mematuhi Arahan Komuniti Eropah 2014/30/EU apabila digunakan sebagai sebahagian daripada sistem transduser Bently Nevada 3300 XL yang terlindung dan serasi sepenuhnya.
