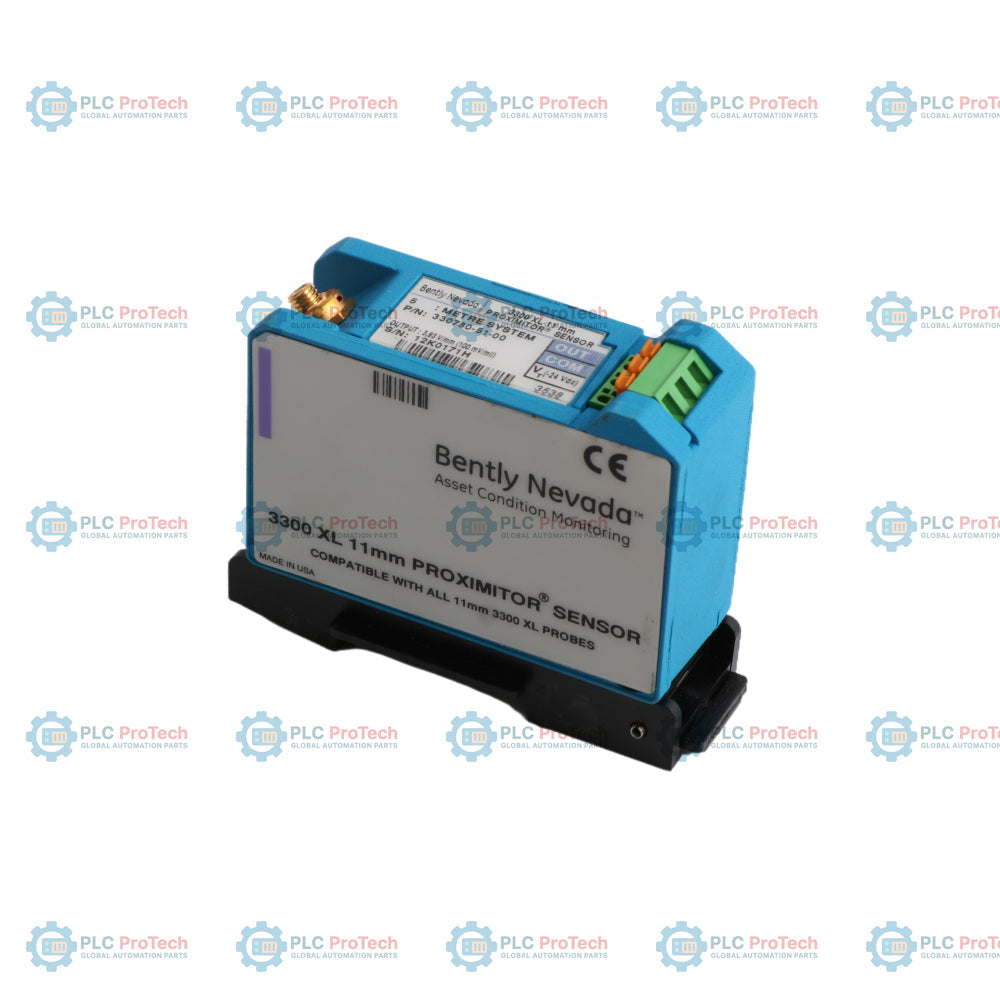

Penerangan

Pilihan 51 (panjang sistem 5.0 meter, pemasangan DIN) dan Pilihan 05 (Pelbagai Kelulusan) menetapkan konfigurasi Sensor Proximitor 3300 XL 11 mm ini — 330780-51-05. Sistem 3300 XL 11 mm menampilkan faktor skala tambahan 3.94 V/mm (100 mV/mil) untuk pengukuran sesaran dan getaran tanpa sentuhan. Sistem ini digunakan pada mesin galas filem bendalir yang memerlukan julat linear lanjutan, termasuk kedudukan paksi (tujahan) turbin, pengembangan pembezaan tanjakan dan pemantauan penurunan rod pemampat salingan.

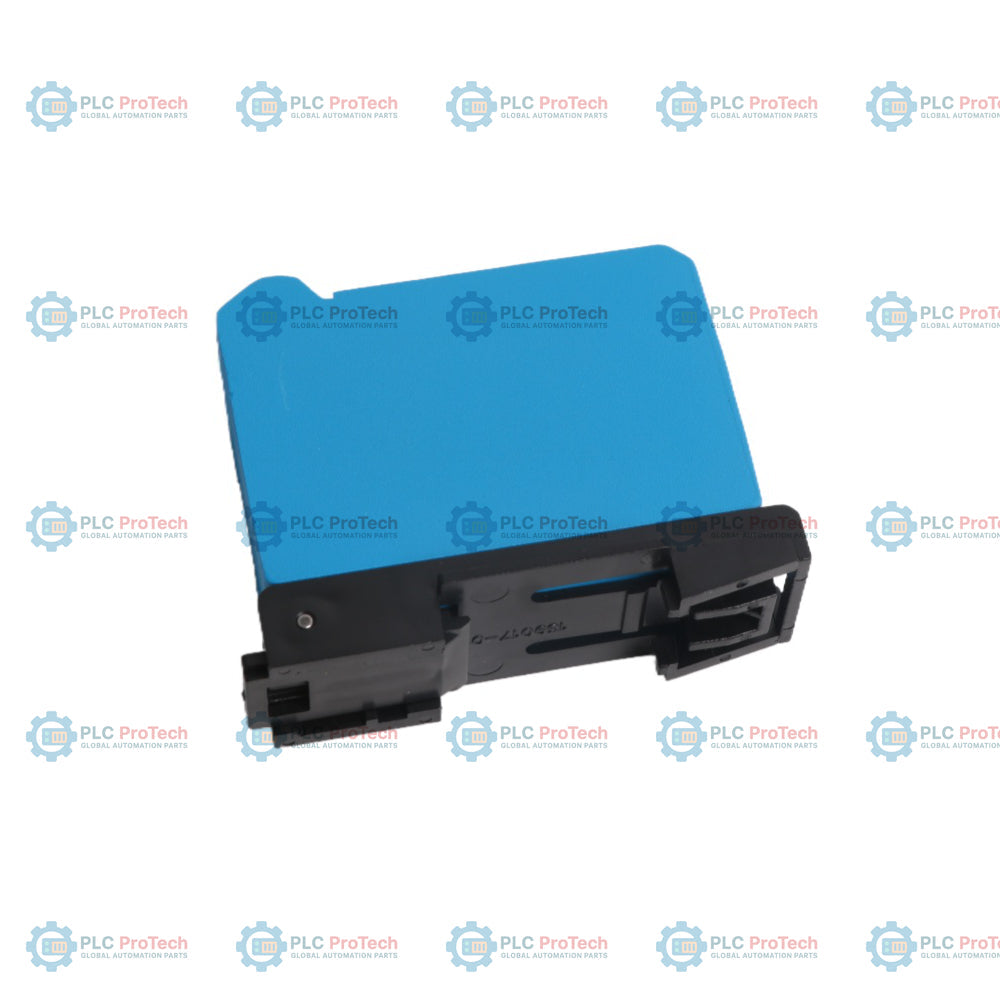

Sensor 330780-51-05 ini memproses isyarat RF daripada probe kehampiran 3300 XL 11 mm dan kabel sambungan yang serasi, lalu mengeluarkan isyarat voltan yang berkadar dengan jarak antara hujung probe dan permukaan aci yang diperhatikan. Unit ini dipasang pada rel DIN 35 mm standard dan serasi dengan sistem perlindungan jentera siri 3500 serta monitor sekunder.

Ciri-ciri

• Pilihan 51 menetapkan panjang sistem 5.0 meter (16.4 kaki) yang digabungkan dengan susun atur fizikal pemasangan DIN bersepadu.
• Pilihan 05 menyediakan pelbagai kelulusan agensi antarabangsa bagi kawasan berbahaya termasuk ATEX, IECEx dan CSA.
• Menghasilkan julat linear 4.0 mm (160 mil) untuk pengesanan pergerakan rotor dan aci yang lebih besar secara andal.
• Menyediakan faktor skala output 3.94 V/mm (100 mV/mil) dengan ketepatan tinggi dan hanyutan terma yang rendah.
• Dibungkus dalam perumah aluminium A380 untuk integriti mekanikal yang tinggi dan perlindungan alam sekitar.

Aplikasi

Sensor Proximitor 330780-51-05 digunakan dalam pemantauan jentera berputar yang memerlukan julat linear lanjutan. Kawasan aplikasi lazim termasuk:

• Pengesanan kedudukan paksi (tujahan) turbin stim dan pengembangan pembezaan tanjakan
• Pengukuran kedudukan rod dan penurunan rod pemampat salingan
• Pemantauan getaran aci turbin dan pemampat industri berkelajuan tinggi
• Penjanaan isyarat takometer, rujukan fasa (Keyphasor) dan kelajuan sifar

Maklumat Pesanan

Sensor Proximitor 330780-51-05 dikonfigurasikan menggunakan pilihan berstruktur berikut:

Spesifikasi Teknikal

Sambungan dan Antara Muka

Panduan Pemasangan

Pemasangan yang betul memastikan data getaran dan kedudukan yang stabil serta bebas hingar. Patuhi panduan berikut:

• Pemasangan: Pasang pada rel DIN standard 35 mm. Pastikan ruang bebas fizikal sekurang-kurangnya 3.05 mm (0.12 in) dikekalkan di atas dan di bawah pad pemasangan bagi memudahkan penanggalan.
• Pendawaian: Sambungkan menggunakan pendawaian medan triad berperisai tiga konduktor berukuran 0.2 hingga 1.5 mm2 (16 hingga 24 AWG). Pastikan panjang pendawaian medan kurang daripada 305 meter (1000 kaki) untuk mengelakkan pengecilan isyarat frekuensi tinggi.
• Pembumian: Pastikan pembumian terminal perisai yang betul dilakukan hanya pada bahagian monitor. Jangan lakukan pembumian berganda.
• Perlindungan Alam Sekitar: Jika terminal terdedah kepada kelembapan atau habuk secara langsung, Proximitor mesti dipasang dalam kepungan pelindung yang memberikan perlindungan sekurang-kurangnya IP54.

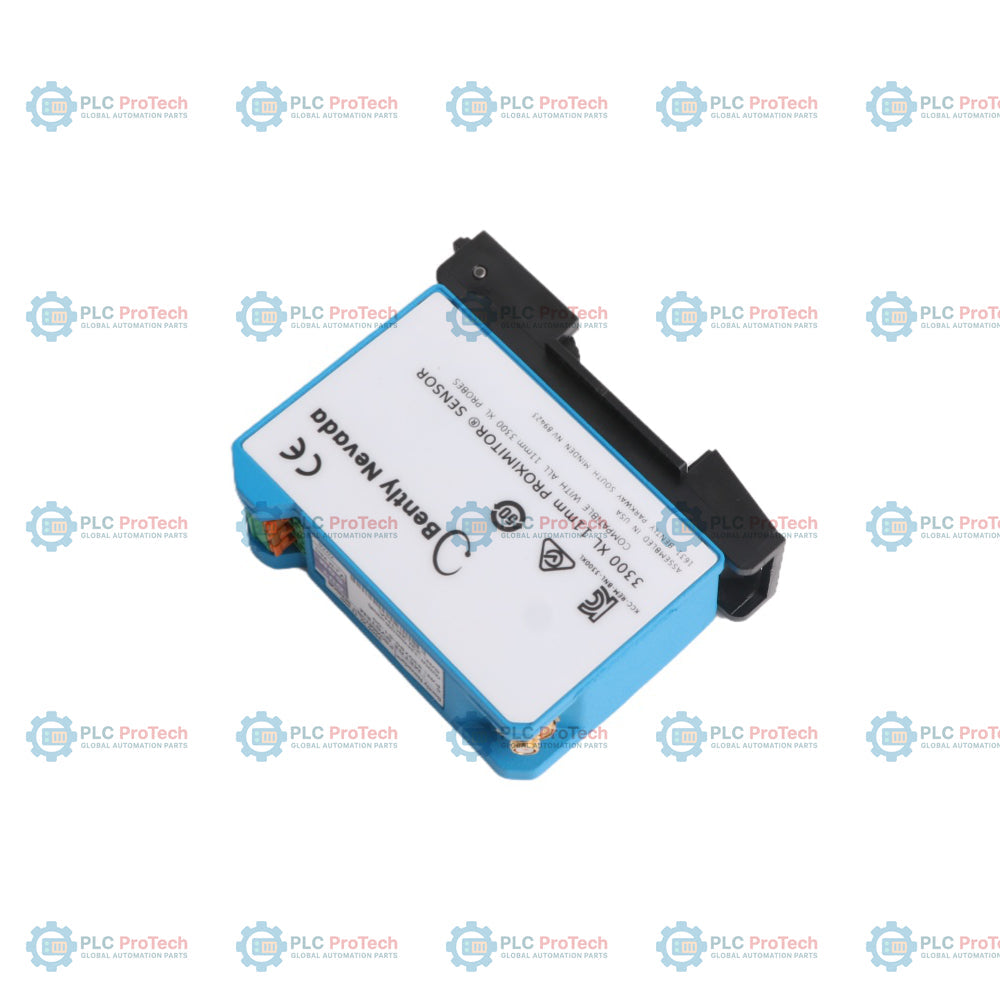

Pematuhan dan Pensijilan

Sensor Proximitor 330780-51-05 mempunyai kelulusan pilihan 05, yang mengesahkan pematuhan terhadap pelbagai keperluan standard:

• ATEX/IECEx: Selamat Secara Intrinsik (Ex ia IIC T4/T5 Ga, Ex ia IIIC T90C/T105C Dc) dan Tidak Menghasilkan Percikan/Ec (Ex nA/ec IIC T5...T1 Gc)
• Amerika Utara (cNRTLus): Kelas I, Zon 0, AEx/Ex ia IIC T4/T5 Ga; Kelas I, Div 1, Kumpulan A, B, C, D; Kelas I, Div 2, Kumpulan A, B, C, D
• Keserasian Elektromagnet: EN 61000-6-2 (Imuniti Industri) dan EN 61000-6-4 (Pelepasan Industri), mematuhi CE
• Keselamatan Fungsian: Diperakui SIL 2 (HFT = 0), mematuhi SIL 3 (HFT = 1)
• RoHS: Mematuhi Arahan Eropah 2011/65/EU
