Perihalan

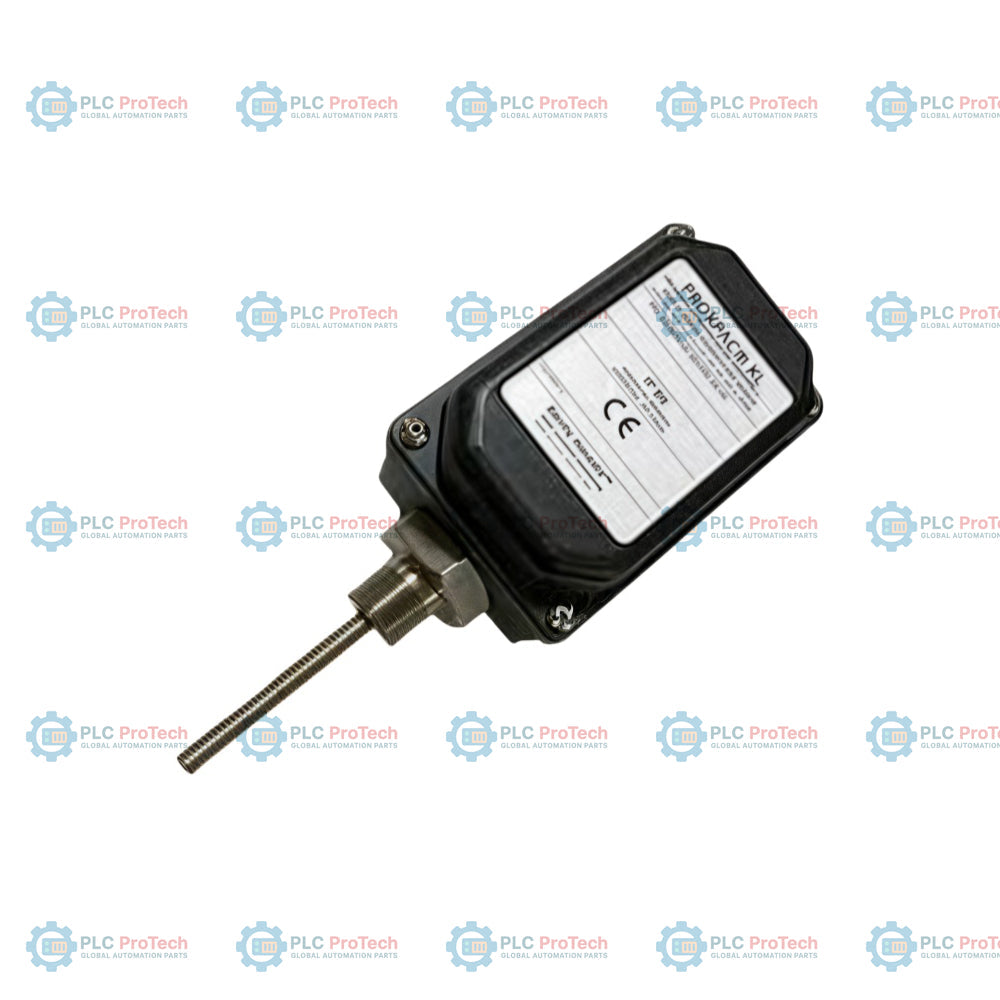

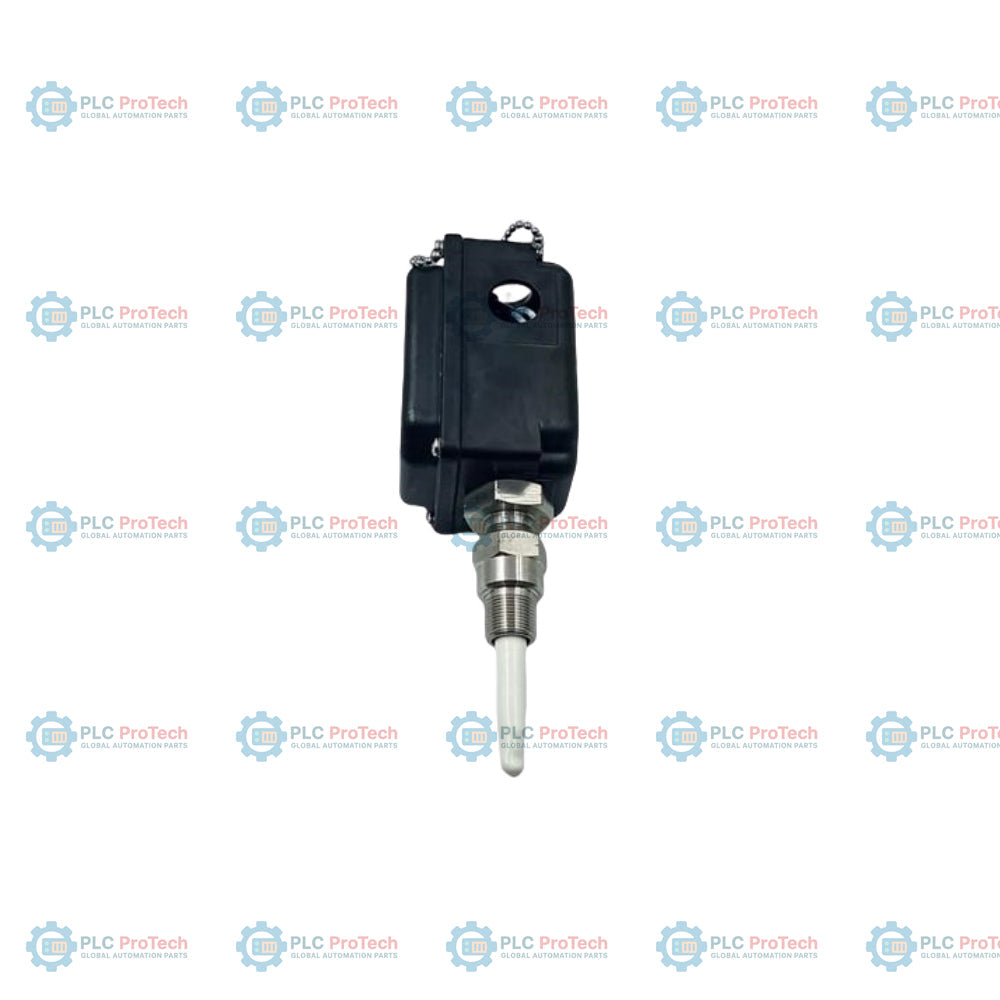

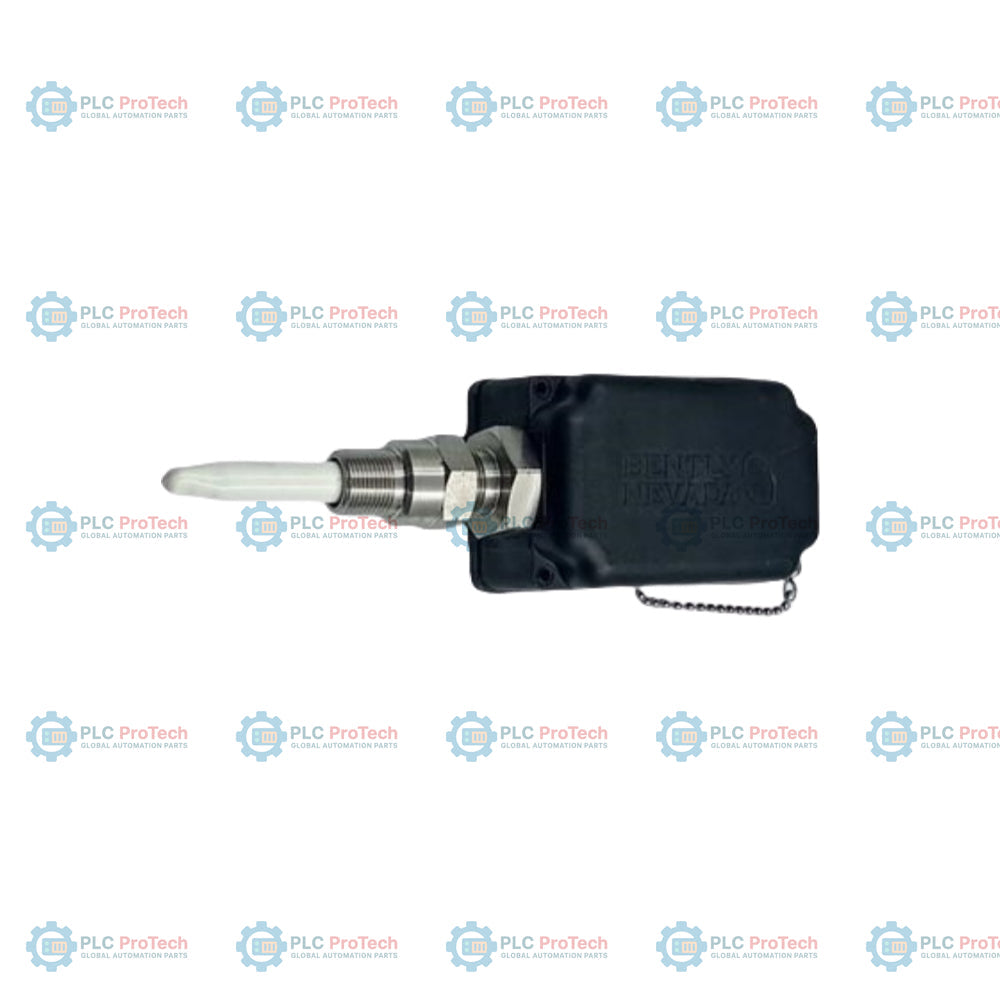

Pilihan 28 (probe 3300 XL 8 mm dengan Pelbagai Kelulusan) dan Pilihan 06 (satu kelengkapan NPT dan kit pengurang) mentakrifkan konfigurasi pemasangan Transduser Kedekatan PROXPAC XL metrik ini — 330881-28-00-100-06-02. Sistem bersepadu ini menggabungkan probe kedekatan 3300 XL 8 mm dan sensor Proximitor 3300 XL terus ke dalam satu perumah termoplastik polifenilena sulfida (PPS) bertetulang kaca. Dengan menghapuskan kabel sambungan biasa antara probe dan Proximitor, konfigurasi ini memudahkan pendawaian medan dengan menyalurkan sambungan terus daripada monitor ke pemasangan transduser itu sendiri. Bahan PPS ini mengandungi kaca dan gentian konduktif untuk meningkatkan keteguhan mekanikal serta menghilangkan cas elektrostatik, sekali gus memastikan operasi yang tahan lama di kawasan perindustrian yang mencabar.

Tidak seperti varian asas dengan sensor yang tidak diluluskan atau konfigurasi pemasangan mekanikal yang berbeza, pemasangan khusus ini merangkumi probe yang diperakui untuk pelbagai kelulusan kawasan berbahaya, panjang penembusan probe 100 mm, dan ulir pemasangan 3/4-14 NPT. Ia direka untuk pemasangan terus pada selongsong jentera bagi memantau getaran aci dan kedudukan paksi, dengan kit gland dan palam bersepadu (Pilihan 06) untuk mengedap laluan masuk pendawaian medan.

Ciri-ciri

• Probe Pilihan 28 dengan Pelbagai Kelulusan: Termasuk probe 3300 XL 8 mm yang dipasang siap dan diperakui untuk persekitaran berbahaya mengikut piawaian global.
• Reka Bentuk Proximitor Bersepadu: Menempatkan sensor Proximitor terus di dalam penutup perumah untuk menghapuskan keperluan kabel sambungan luaran.
• Termoplastik PPS Bertetulang Kaca: Mempunyai perumah polifenilena sulfida berisi gentian konduktif yang dinilai untuk persekitaran Jenis 4X dan IP66.
• Kedalaman Penembusan Pilihan 100: Menyediakan panjang penembusan probe 100 mm untuk pemasangan terus pada selongsong jentera.
• Ulir Pemasangan Pilihan 02: Mempunyai ulir 3/4-14 NPT pada pemasangan sarung luar.
• Kit Kelengkapan Pilihan 06: Dibekalkan dengan satu kelengkapan 3/4-14 NPT, satu pengurang keluli tahan karat 3/4-14 NPT kepada 1 1/2-14 NPT, dan dua palam untuk pengedapan laluan masuk kabel.

Aplikasi

• Pemantauan getaran aci jejarian dan kedudukan paksi pada mesin berputar besar.
• Pemasangan terus pada rangka mesin yang memerlukan pelarasan luaran probe kedekatan.
• Persekitaran mengakis atau lembap yang menyebabkan perumah Proximitor dan kabel sambungan berasingan terdedah kepada kemerosotan alam sekitar.
• Tetapan industri kawasan berbahaya yang memerlukan gelung transduser diperakui selamat secara intrinsik atau tidak mudah menyala.

Maklumat Pesanan

Spesifikasi Teknikal

Garis Panduan Pemasangan

• Pembumian: Pastikan pelapik pembumian perumah PPS bersepadu dan plat penahan disambungkan dengan betul kepada pembumian selongsong mesin setempat untuk melesapkan cas statik dengan berkesan.
• Jurang Probe: Tetapkan jurang probe 3300 XL 8 mm pada kira-kira 1.27 mm (50 mil) untuk menetapkan voltan tengah dalam julat operasi linear 2.0 mm (80 mil).
• Kedap Konduit dan Kelembapan: Gunakan pemasangan Option 06 yang disediakan (3/4-14 NPT dan pengurang SST 3/4-14 NPT ke 1 1/2-14 NPT) dengan bahan kedap ulir yang sesuai. Pengguna mesti menghalang kelembapan daripada mengalir menuruni konduit ke dalam perumah dengan menggunakan kedap konduit.
• Pemasangan Sarung: Ketatkan nat kunci sarung luar kepada tork yang disyorkan 39.3 N-m (350 in-lb) dan nat penahan kepada 29.5 N-m (260 in-lb) untuk mencegah kebocoran proses dan memastikan ketegaran mekanikal.
• Pencegahan Resonans: Untuk pemasangan tersuai apabila jarak penjarak "B" dan penembusan "C" gabungan melebihi 305 mm (12 inci), pasang sokongan sarung tambahan untuk mengelakkan resonans getaran.

Pematuhan dan Pensijilan

Sistem transduser bersepadu mematuhi piawaian utama global:

• Tanda CE: Mematuhi arahan Kesatuan Eropah yang berkenaan.
• CSA (CNRTLUS): Pemasangan Selamat Secara Intrinsik (Kelas I, Zon 0, Kumpulan A, B, C, D) dan Tidak Menyebabkan Pencucuhan (Kelas I, Bahagian 2, Kumpulan A, B, C, D).
• ATEX/IECEx: Diluluskan untuk kawasan berbahaya dengan penarafan EPL Ga (Ex ia IIC T4/T5 Ga) dan EPL Gc (Ex nA/ec IIC T4/T5 Gc).
• Perlindungan Enklosur: Reka bentuk enklosur adalah diperakui IP66 dan Type 4X untuk persekitaran industri yang ekstrem.
